BW-36 wariant 9

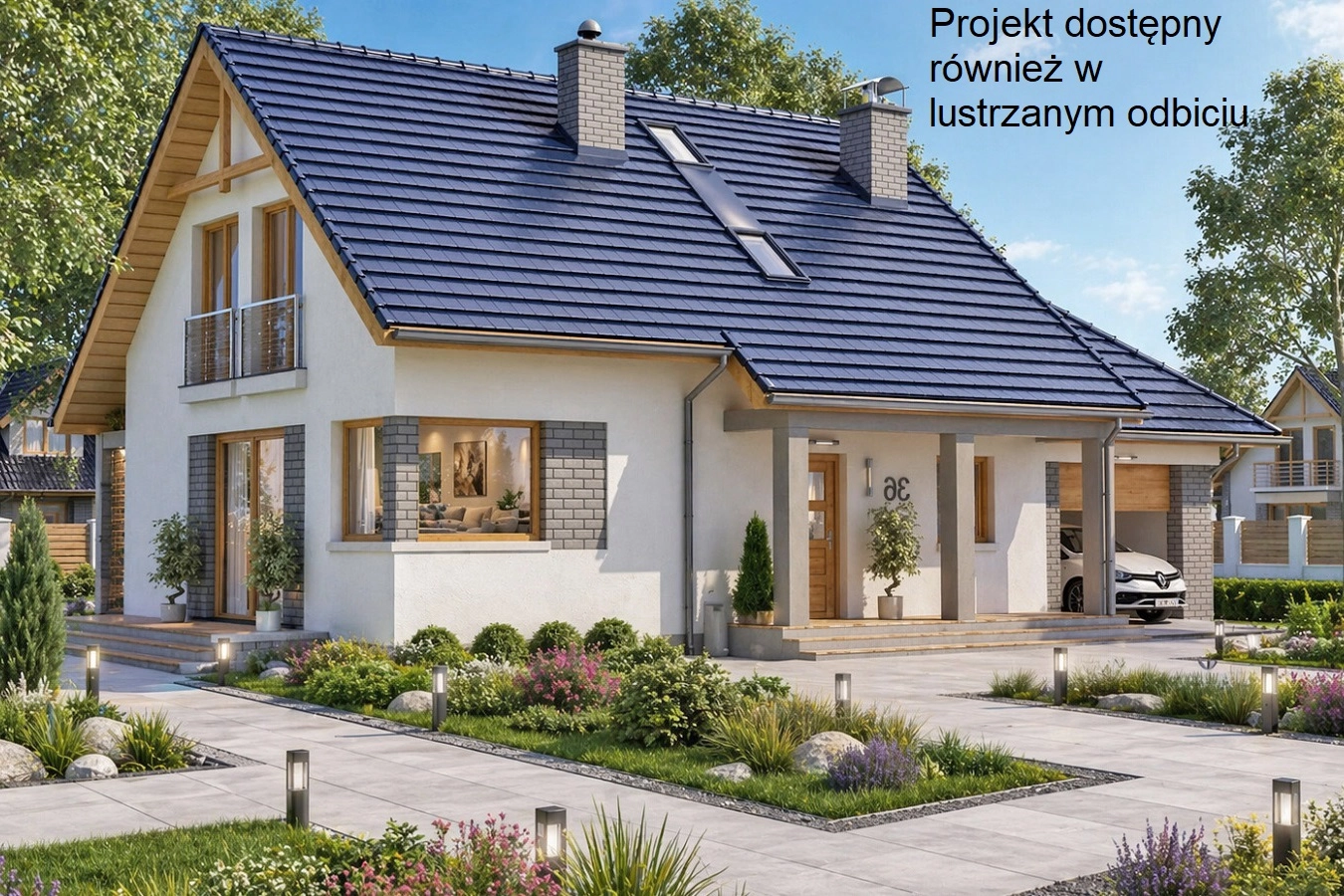

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,40m2

Powierzchnia zabudowy  127,30m2

Powierzchnia dachu  210,30m2 (w tym garaż 52,70m2)

Kubatura 652,70m3 (w tym garaż 127,50m2)

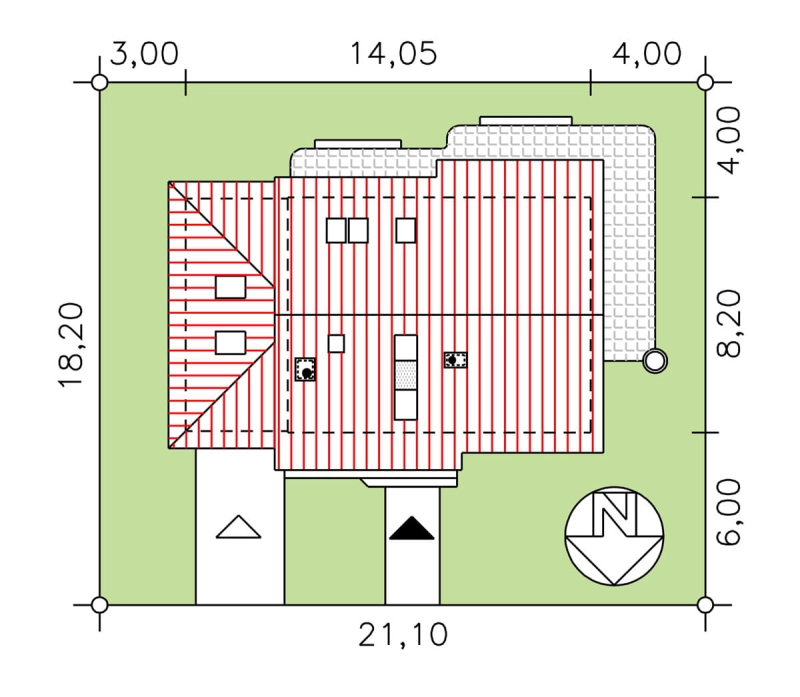

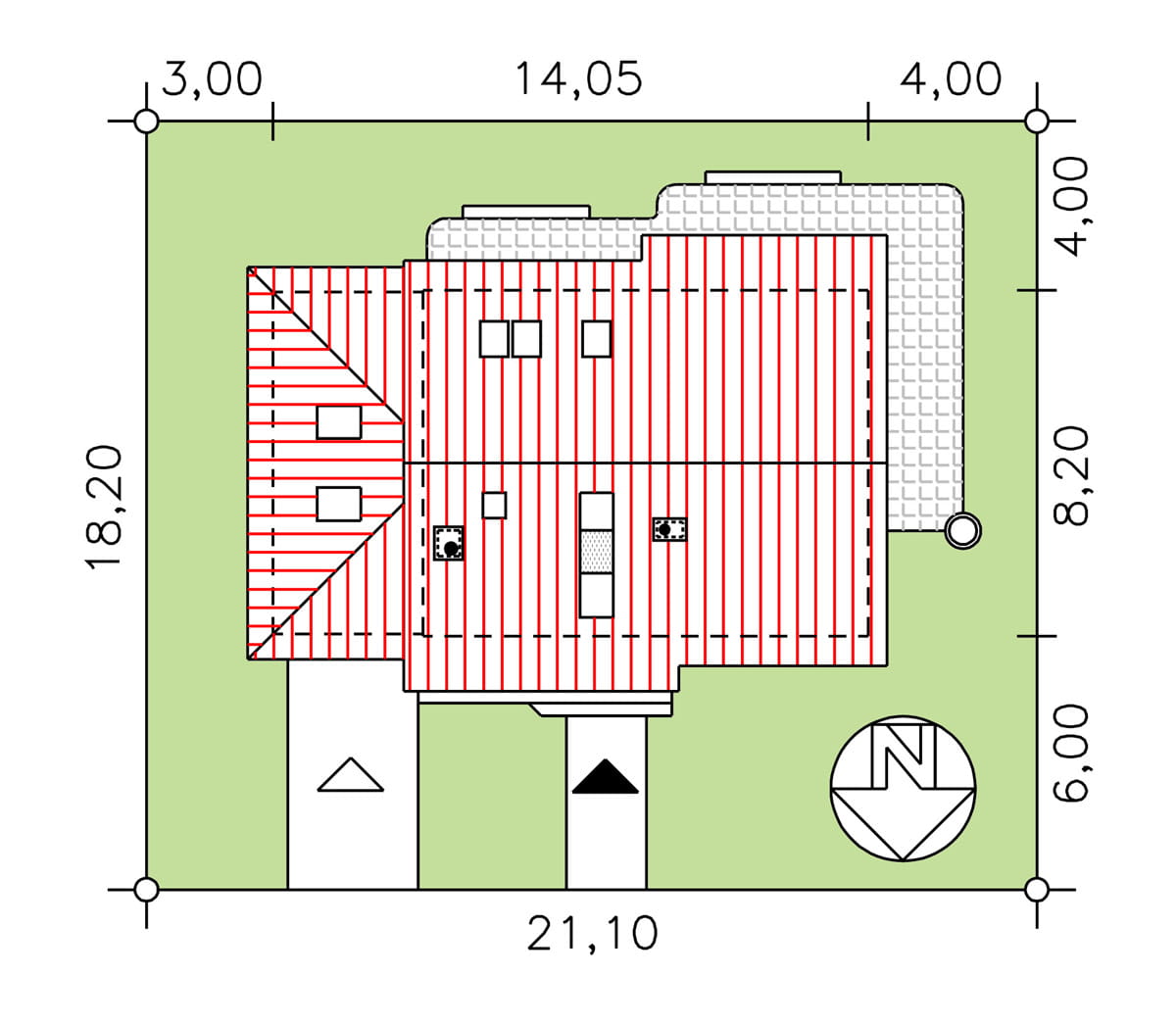

Minimalne wymiary działki  21,10 x 18,20m

j. w. bez garażu  18,55 x 18,20m

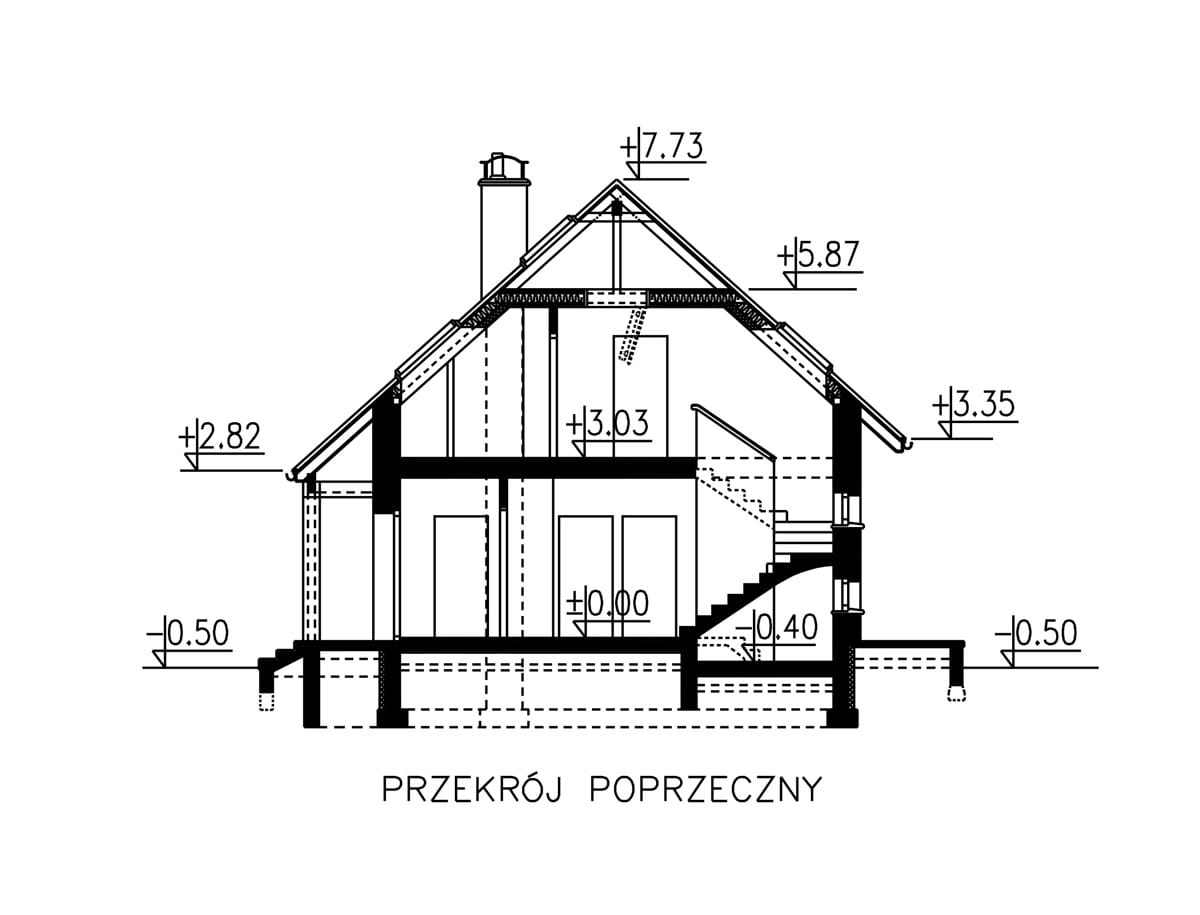

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,  wolnostojący,  parterowy  bez podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku ze stryszkiem i suszarnią dostępnymi z poziomu poddasza. Program użytkowy budynku:

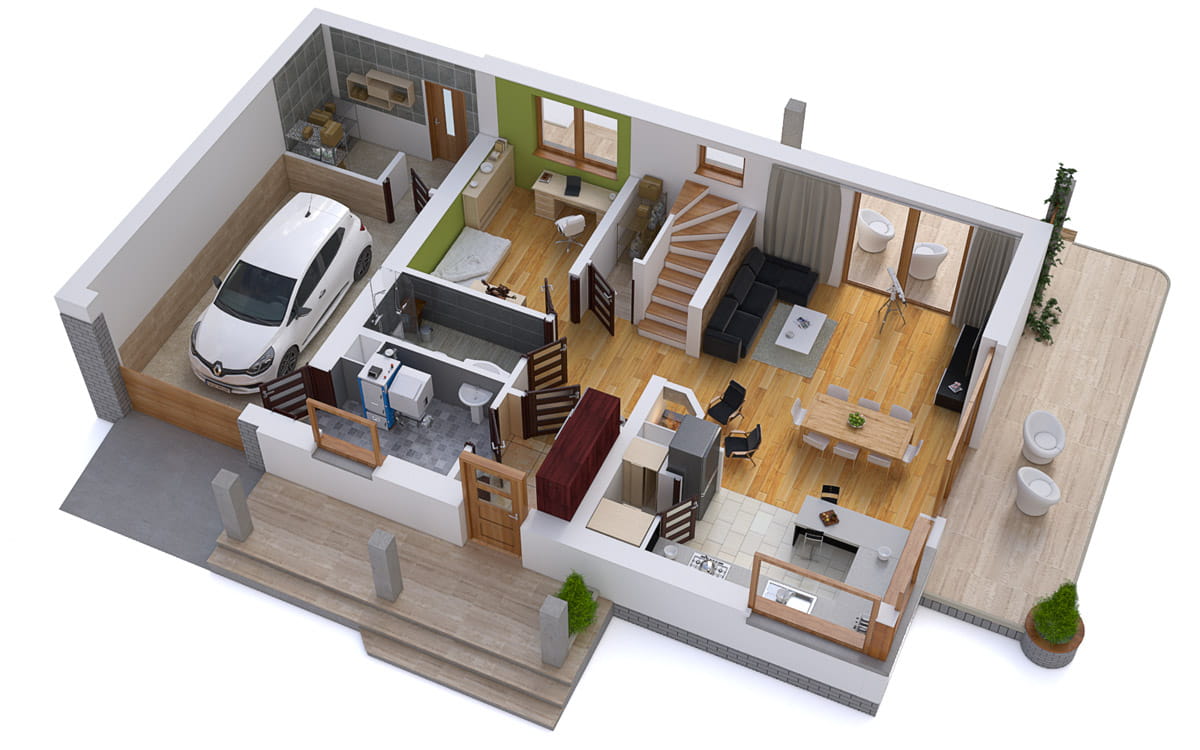

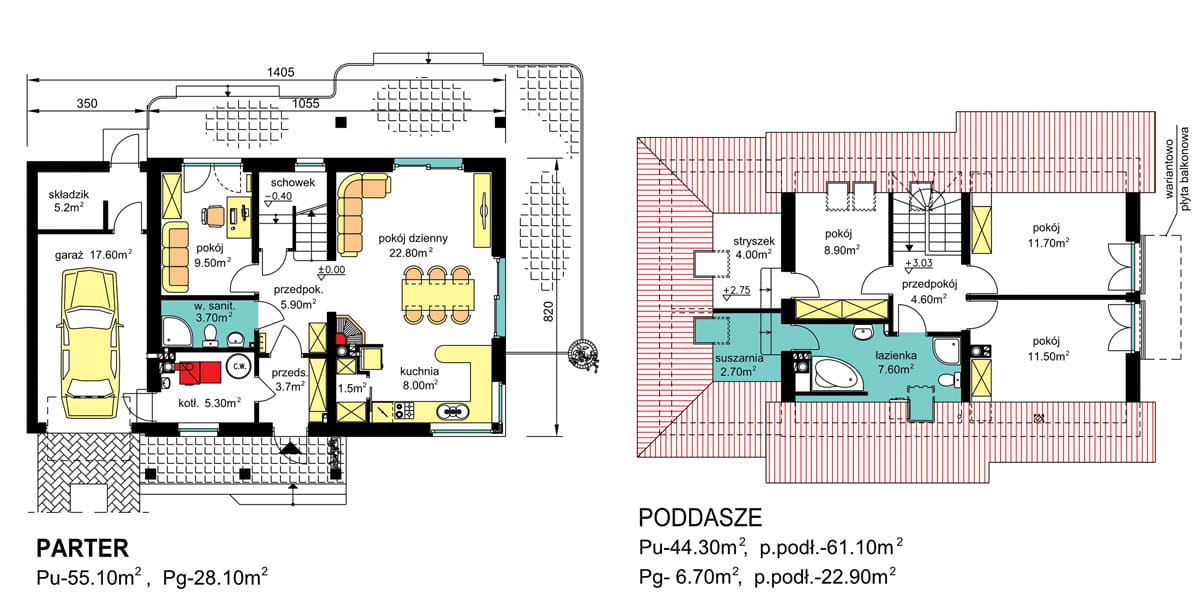

-    parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

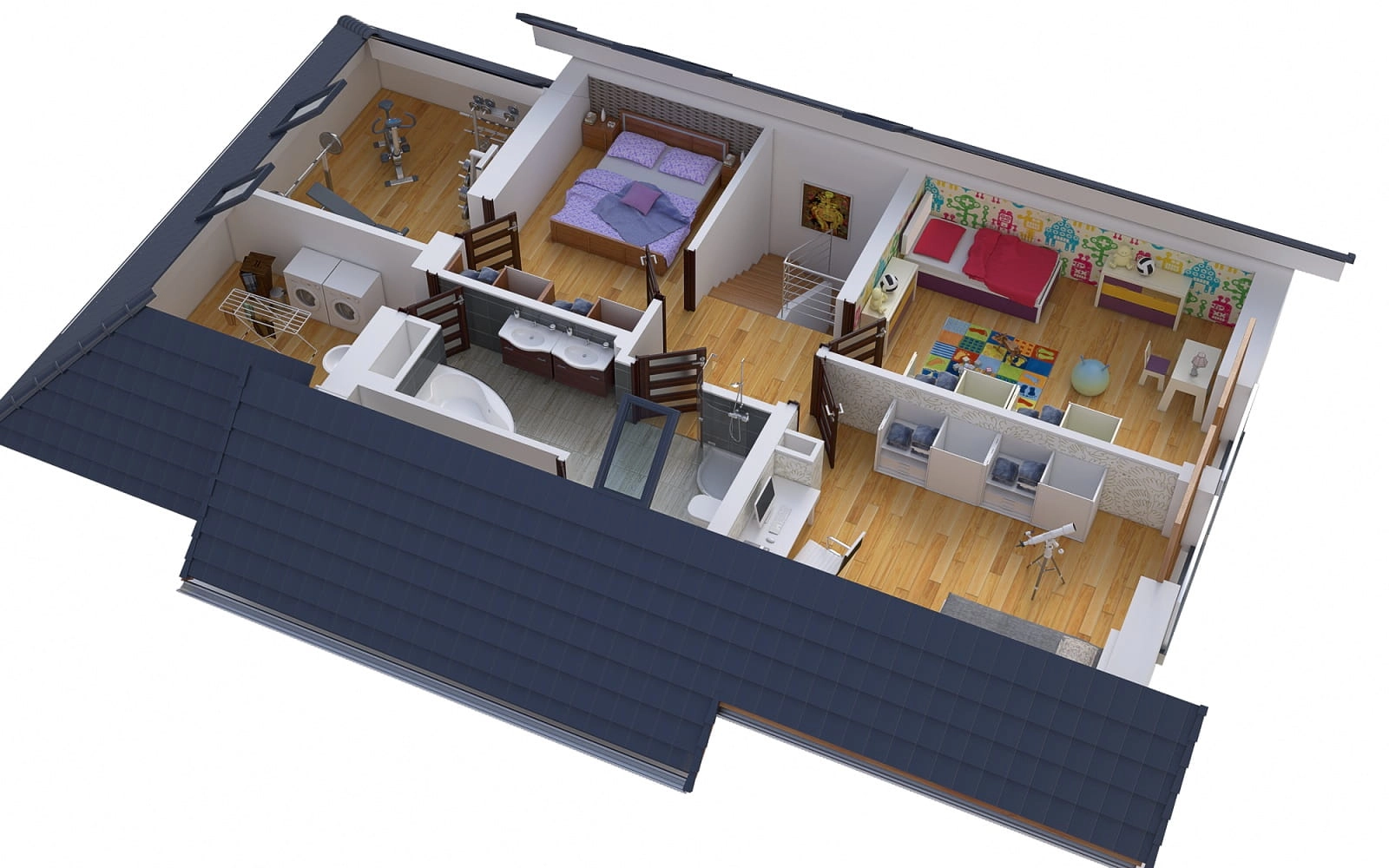

-    poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

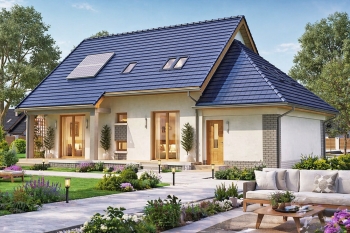

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.  Dach nad garażem trójspadowy o nachyleniu połaci jak na budynku głównym.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. Budynek może być realizowany z garażem lub bez garażu poprzez wykreślenie segmentu garażowego z projektu  na etapie adaptacji do terenu.

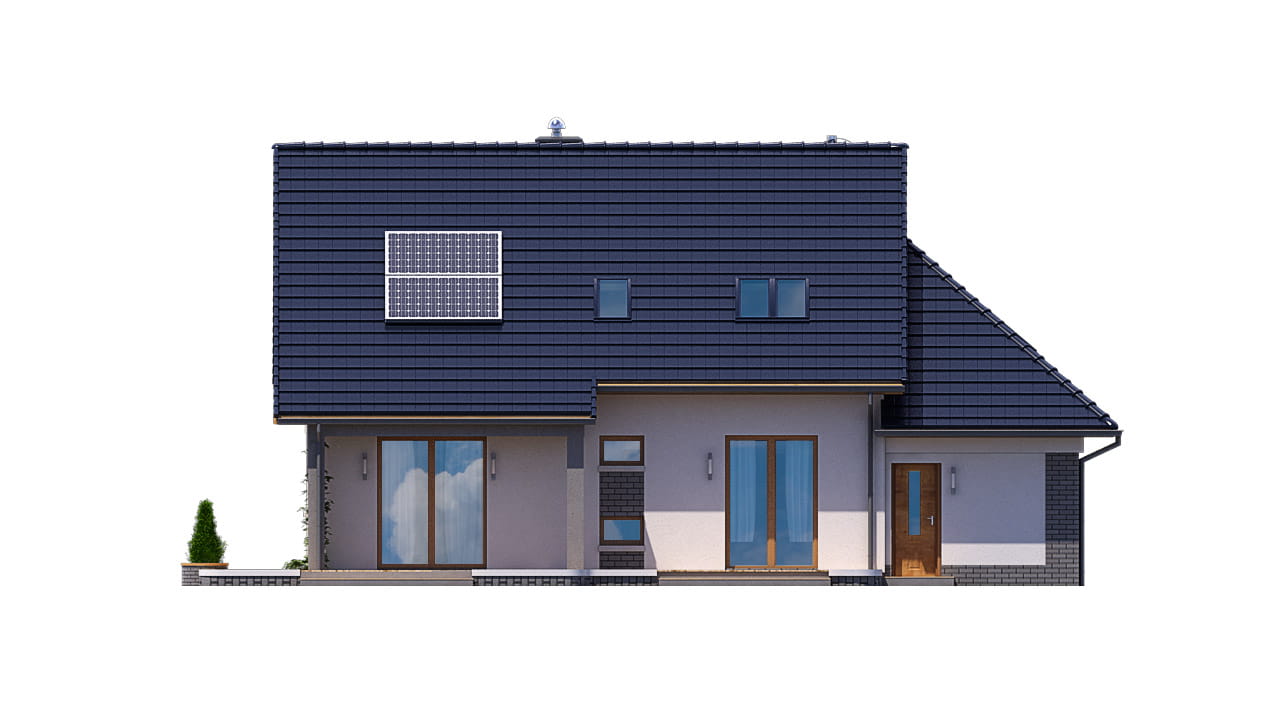

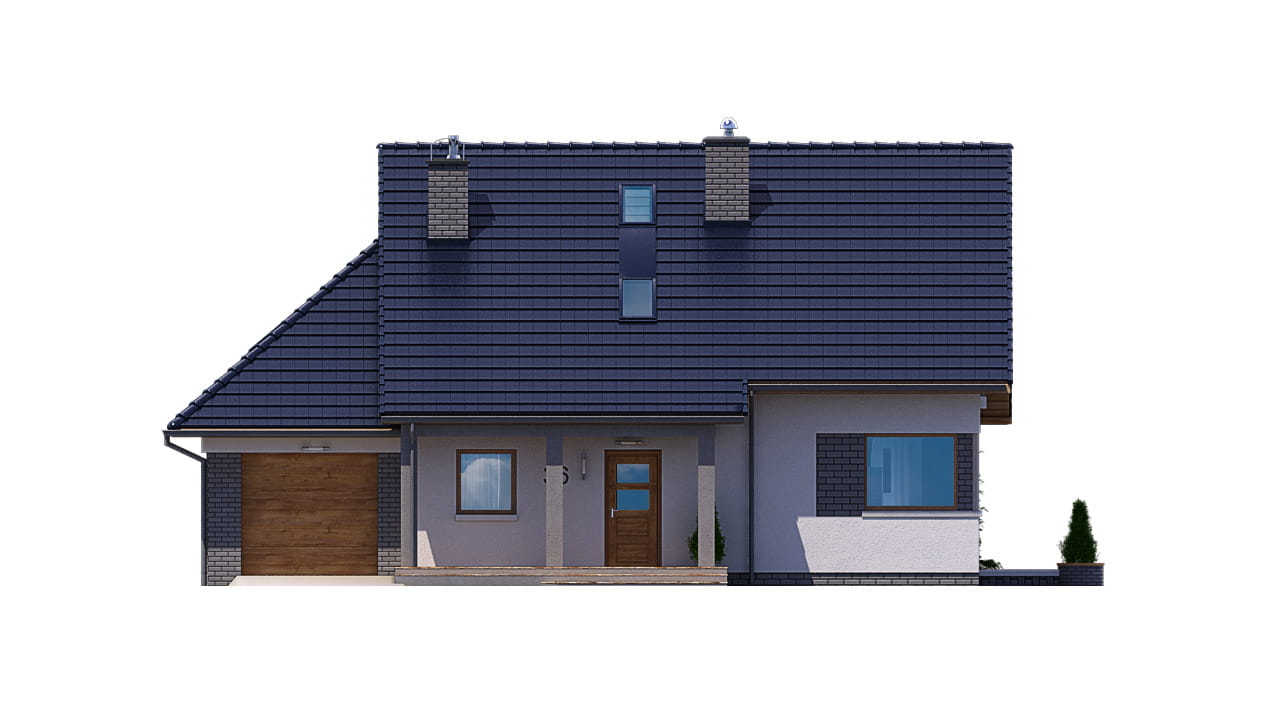

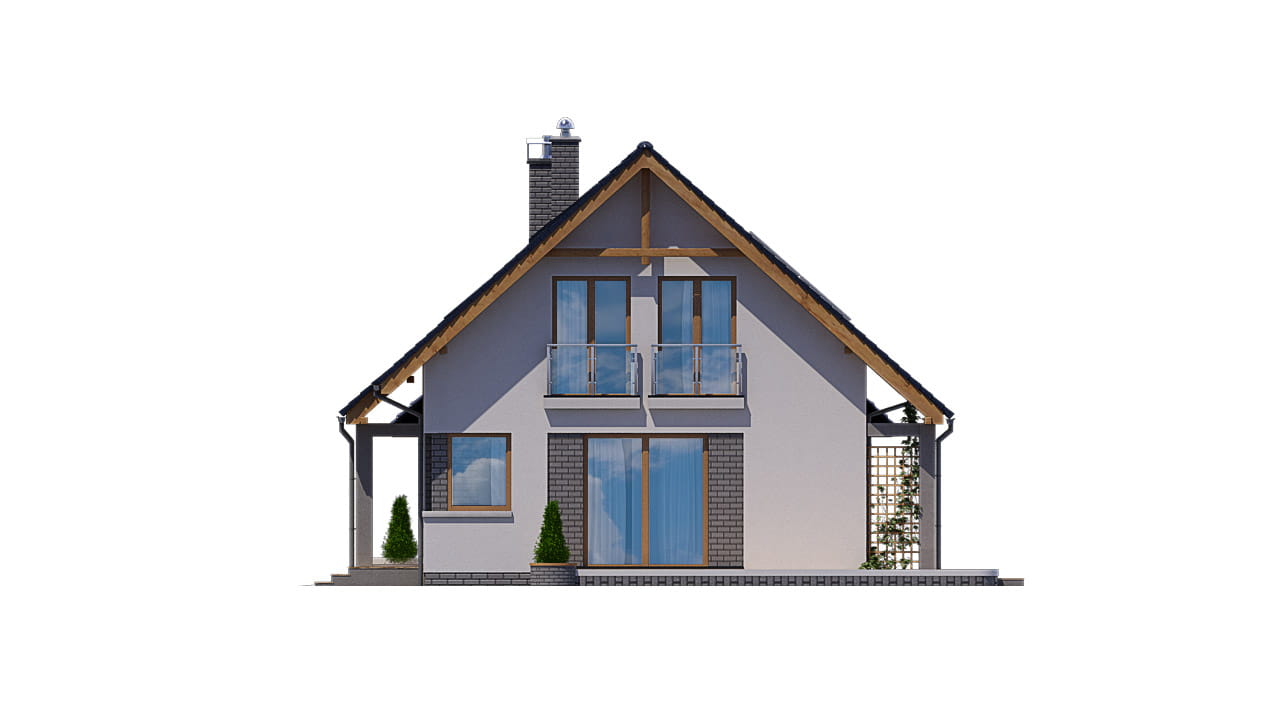

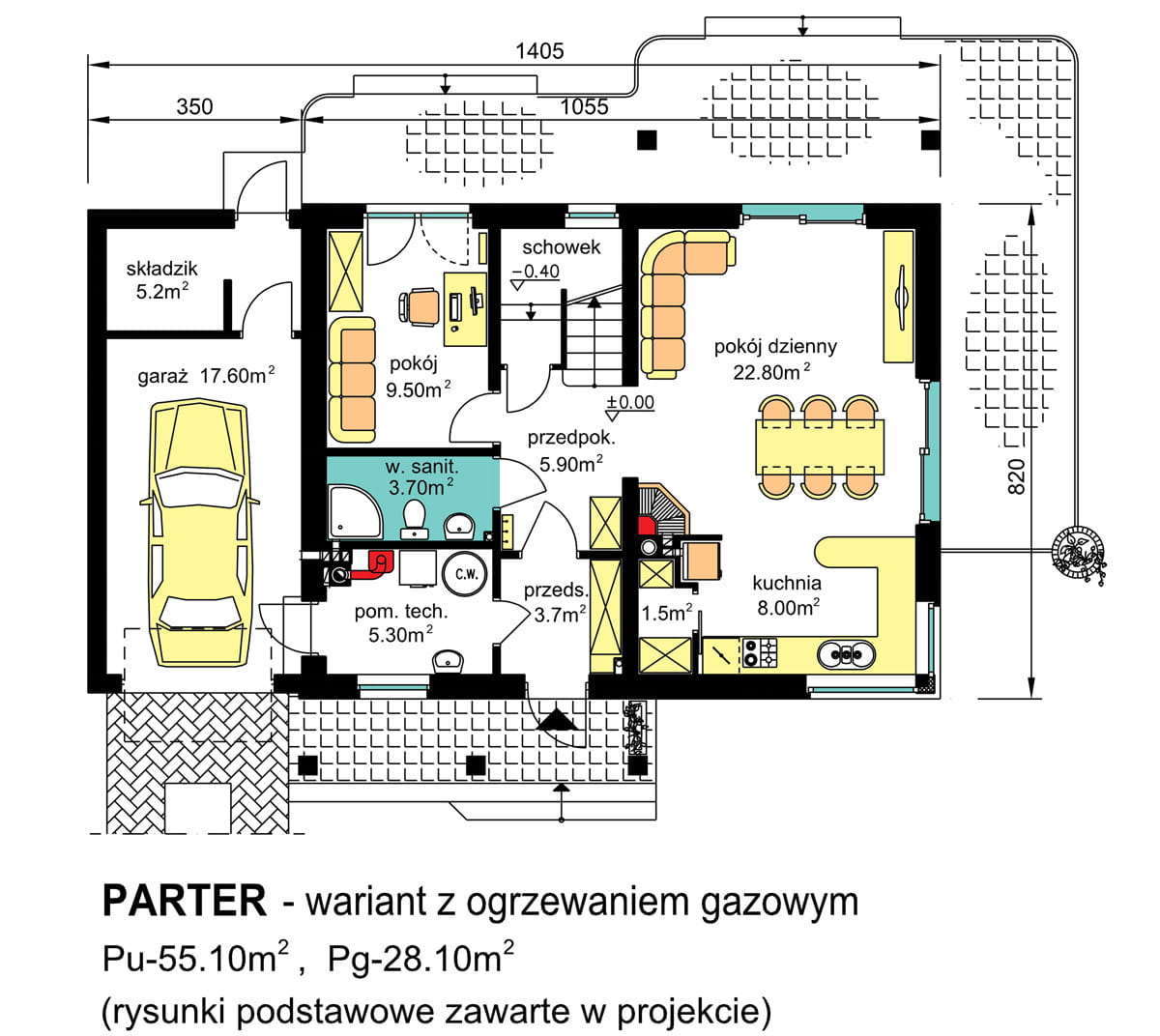

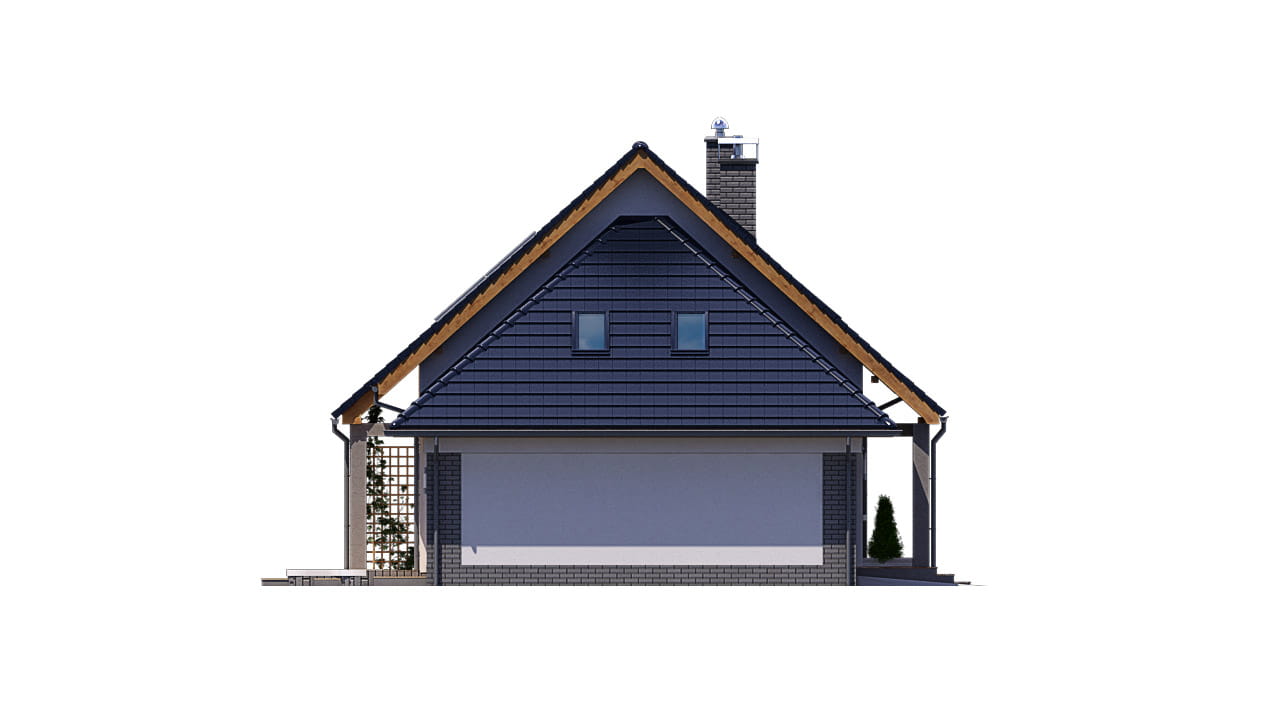

Projekt zawiera wariantowy rzut parteru z kotłem gazowym oraz propozycją wykonania w pokoju dziennym (od strony szczytowej) okna o wys. 1,70m zamiast przesuwnych drzwi tarasowych. Takie rozwiązanie może być zrealizowane w każdej z wersji ogrzewania budynku. Uwzględniono je również na rysunkach elewacji, gdzie przedstawiono dwa warianty elewacji szczytowej – do wyboru w ramach adaptacji projektu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Więźba dachowa drewniana krokwiowo – płatwiowa. Pokrycie dachu - dachówka ceramiczna lub cementowa albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
