Projekt domu BW-36 wariant 15 bez garażu - Pow. użytkowa 106,60m2

BW-36 wariant 15 bez garażu

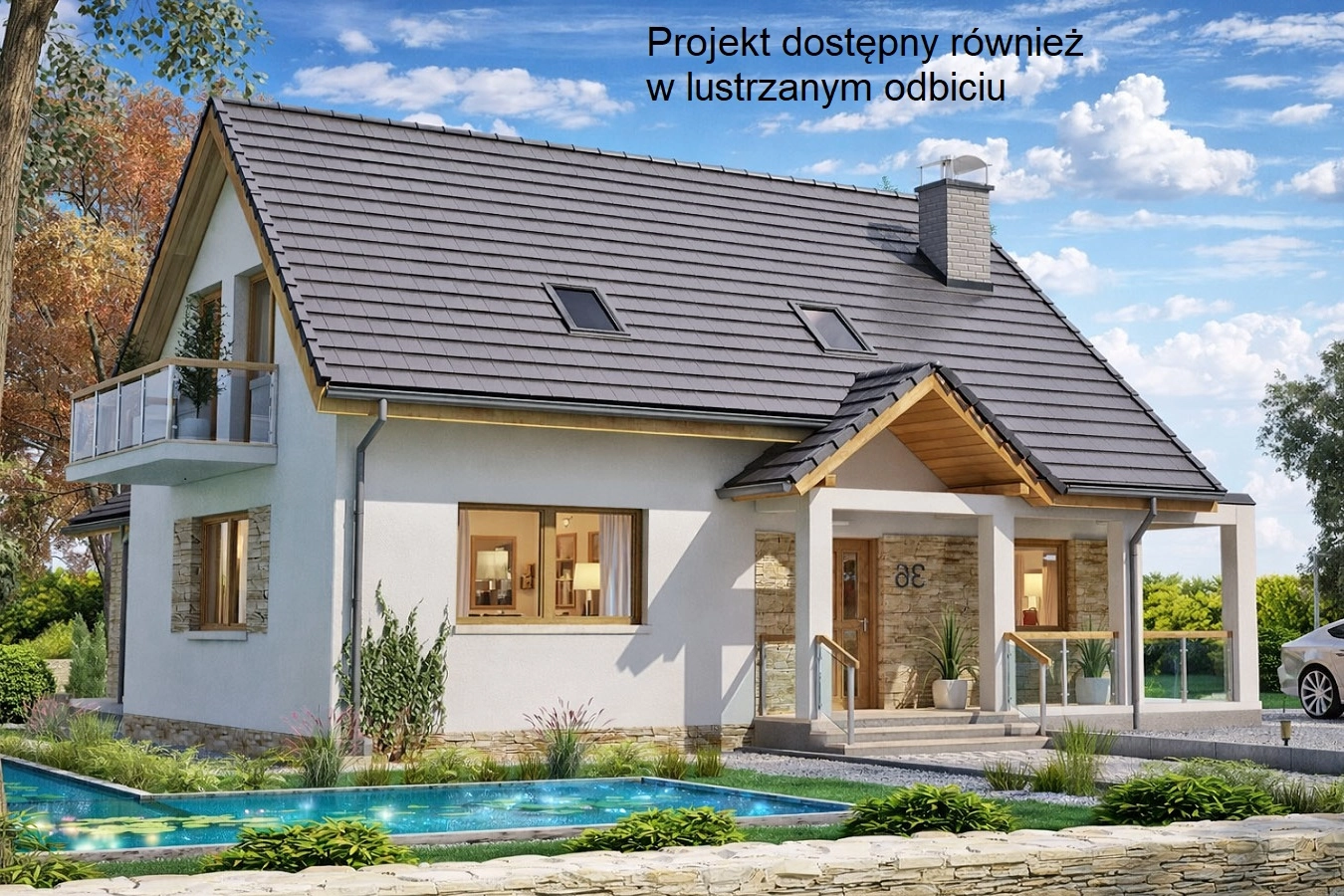

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 106,60m2

Powierzchnia zabudowy  91,50m2

Powierzchnia dachu  194,00m2 + wiata na opał 11,50m2

Kubatura 560,80m3

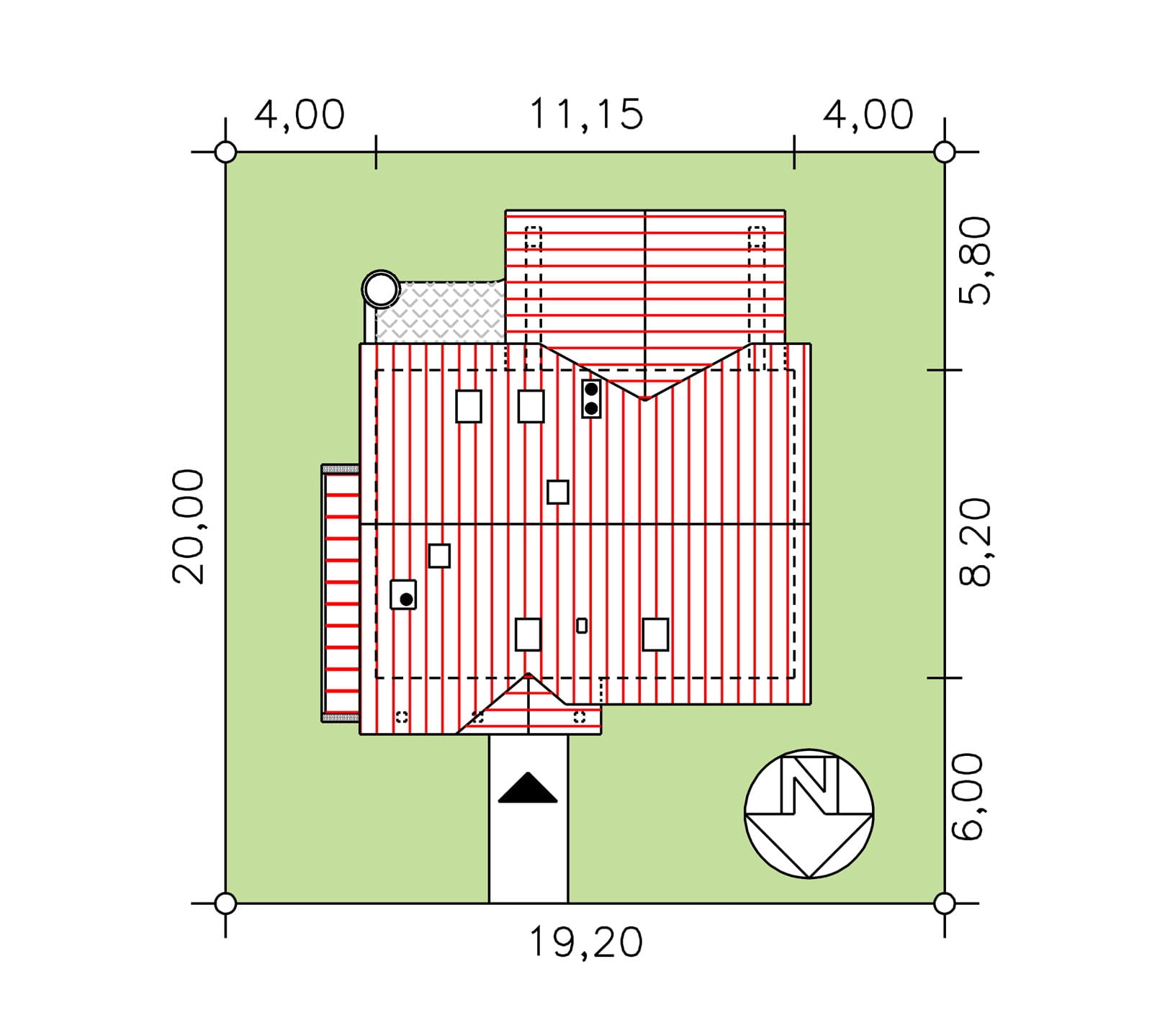

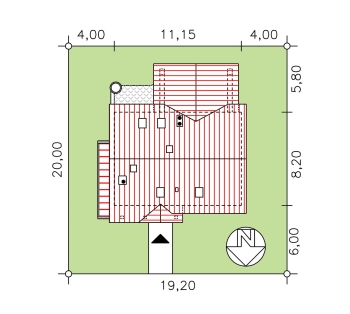

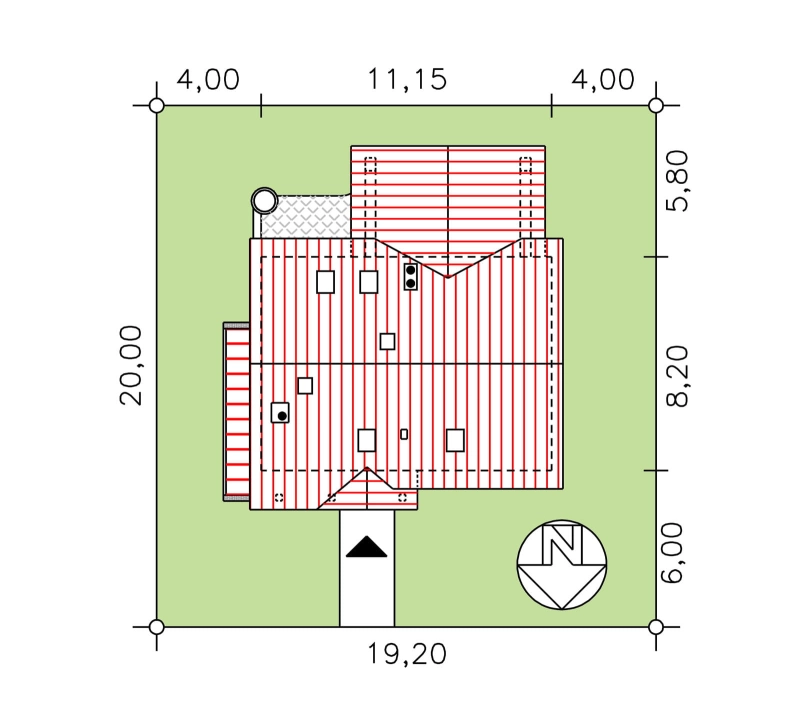

Minimalne wymiary działki  19,20 x 20,00m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - Tak

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym. Garaż dobudowany do ściany bocznej budynku ze strychem w poziomie poddasza. Program użytkowy:

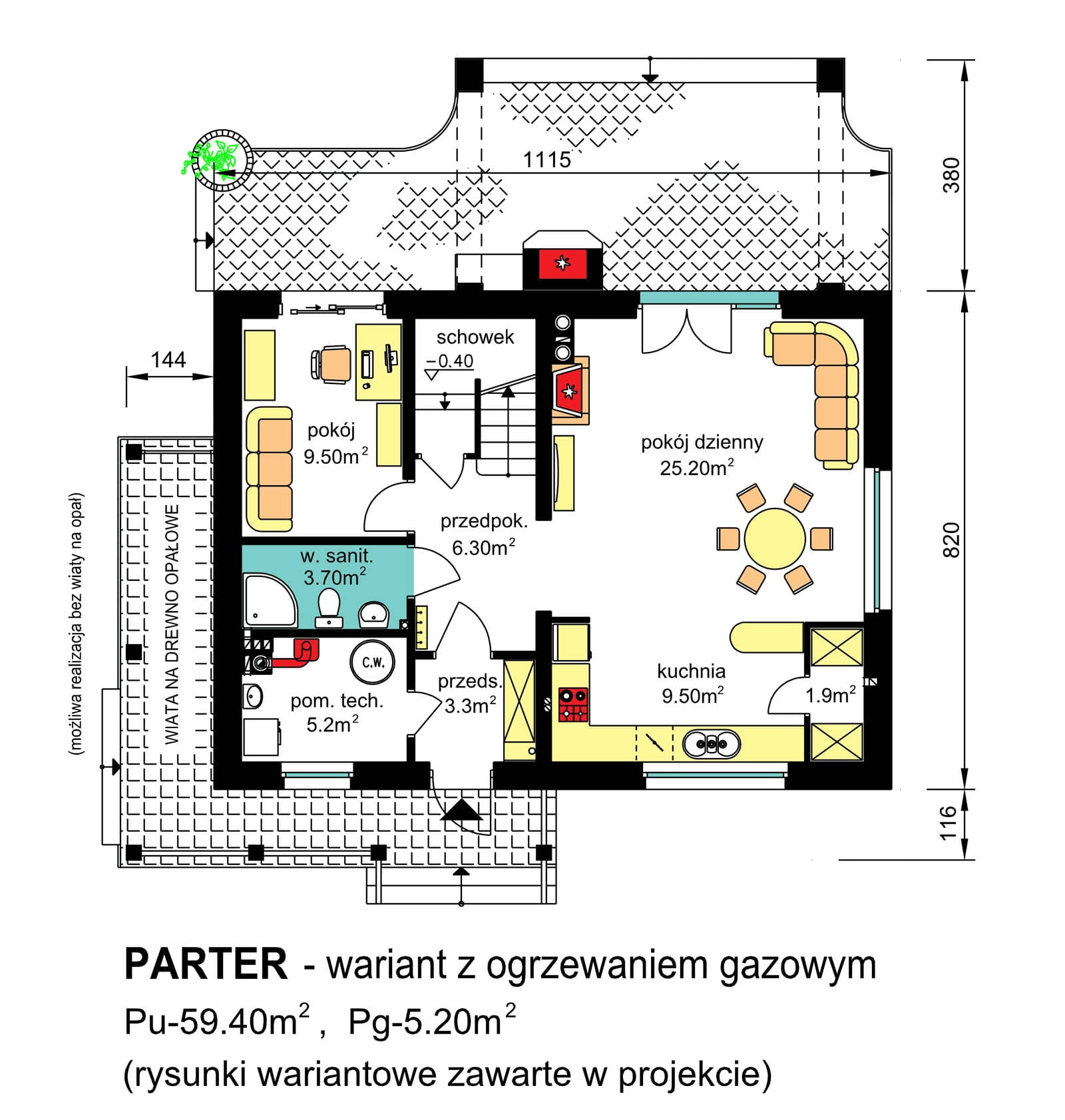

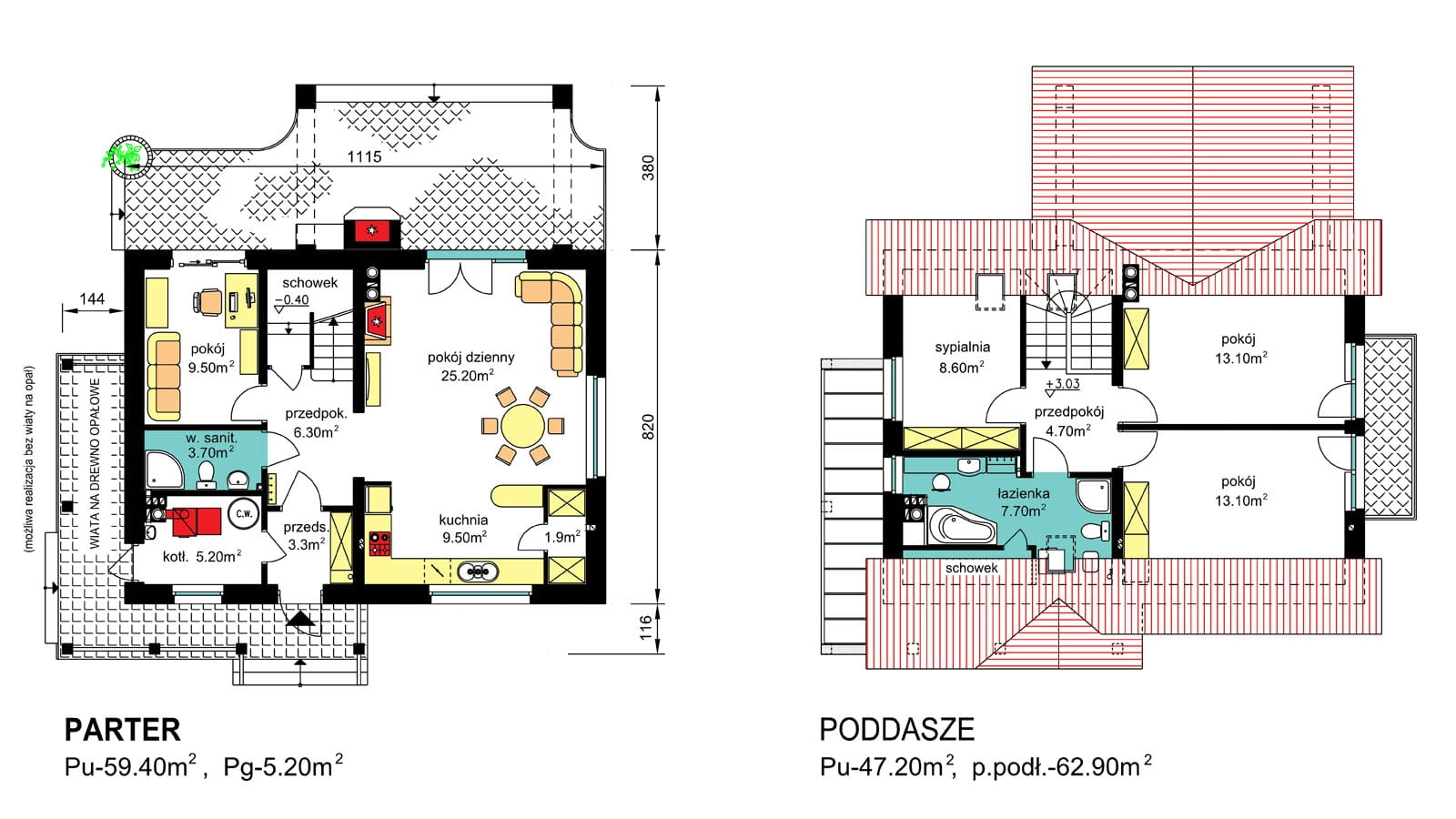

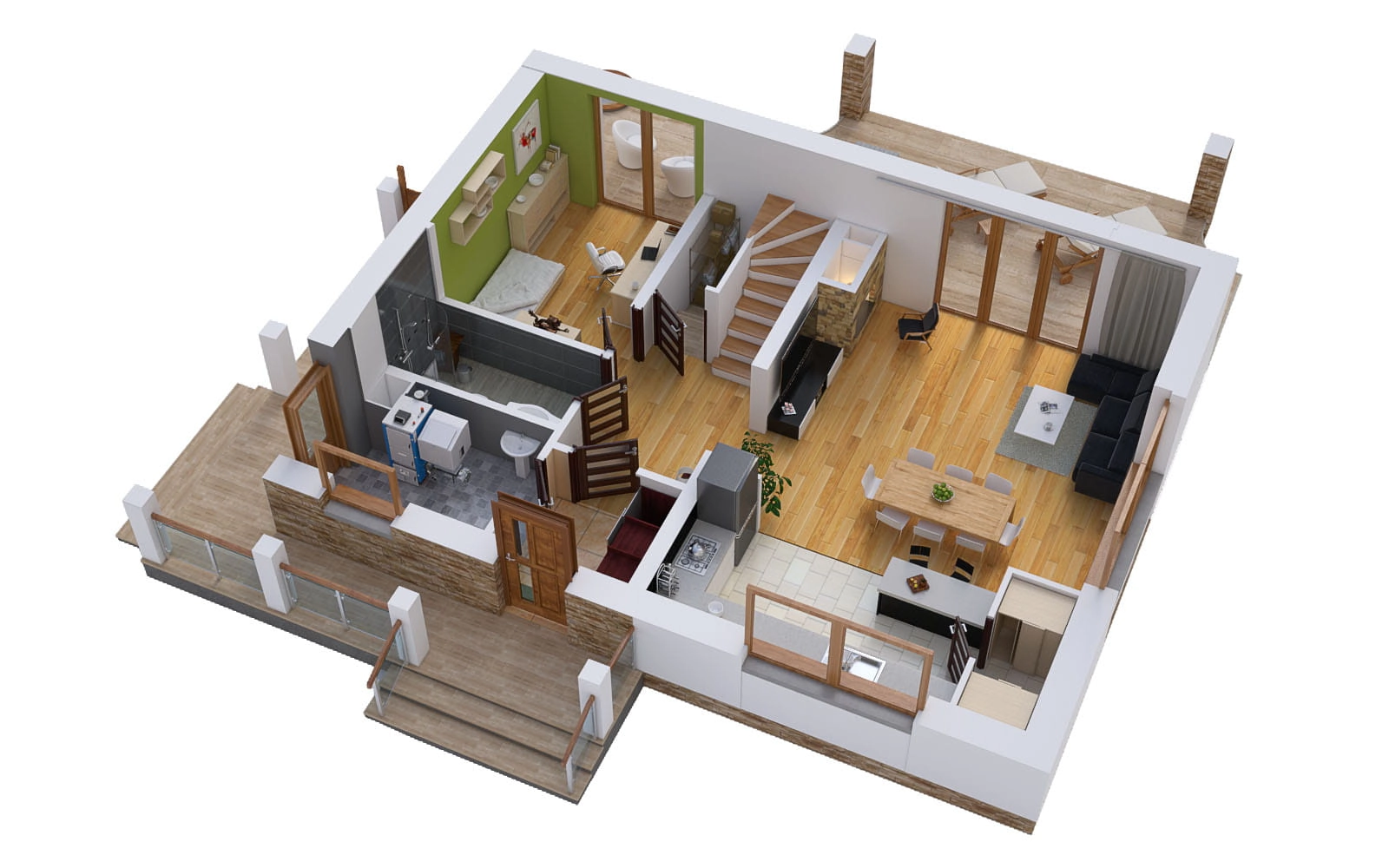

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem. Taras zewnętrzny zadaszony lekką konstrukcją drewnianą z pokryciem jak budynek.

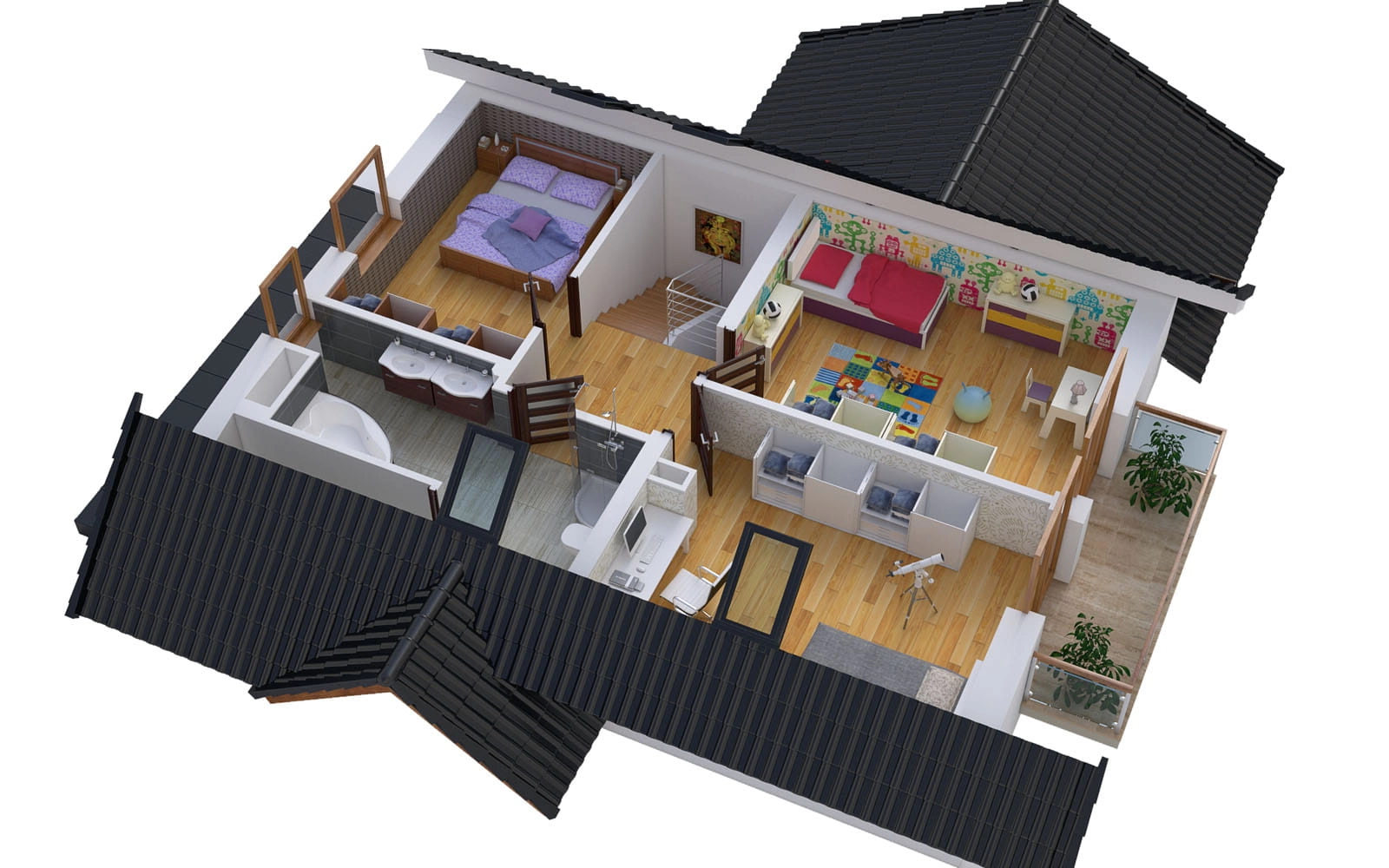

-   poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem, wariantowo 2 sypialnie i strych nad garażem z niezależnym dostępem z przedpokoju.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

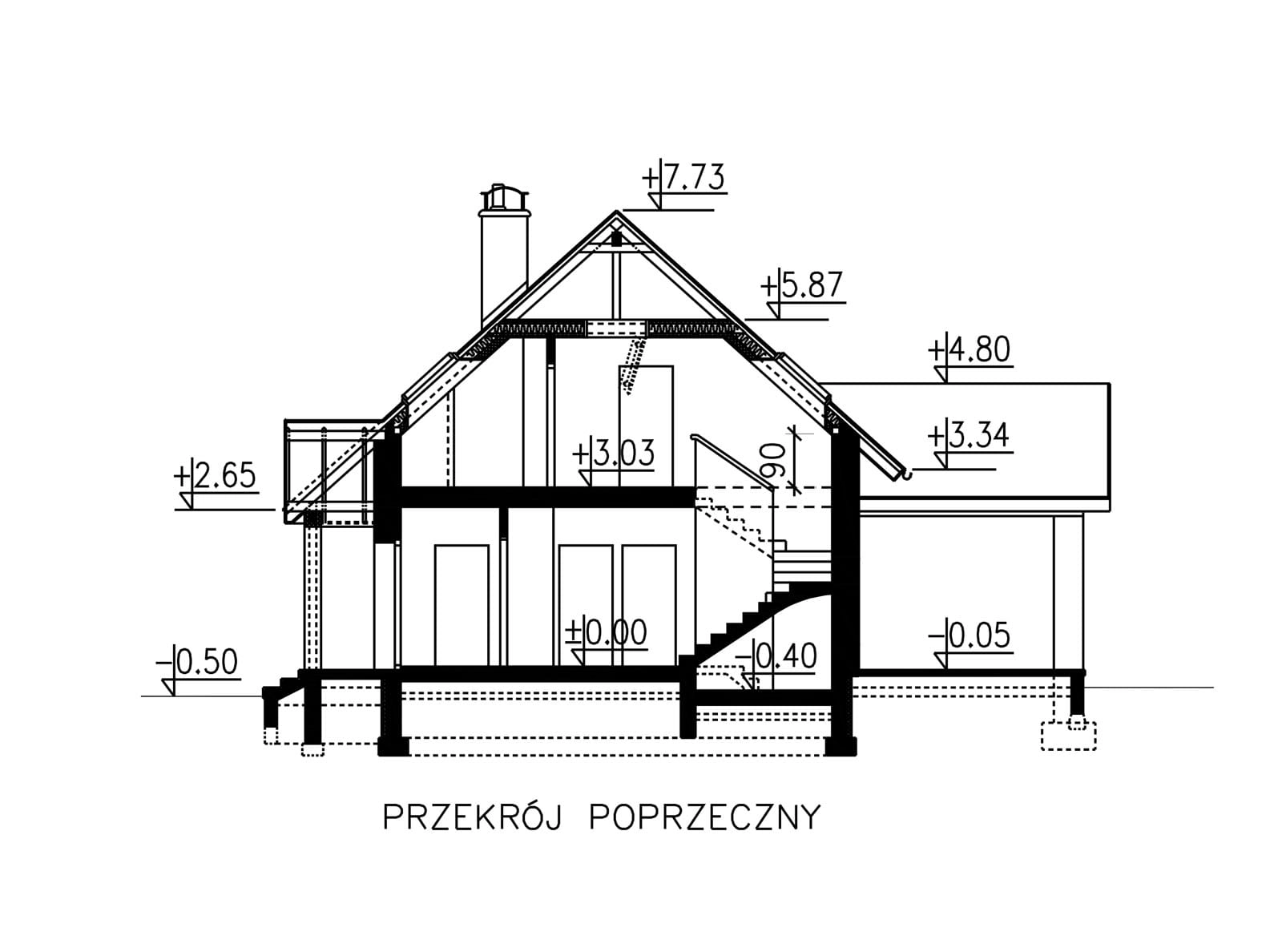

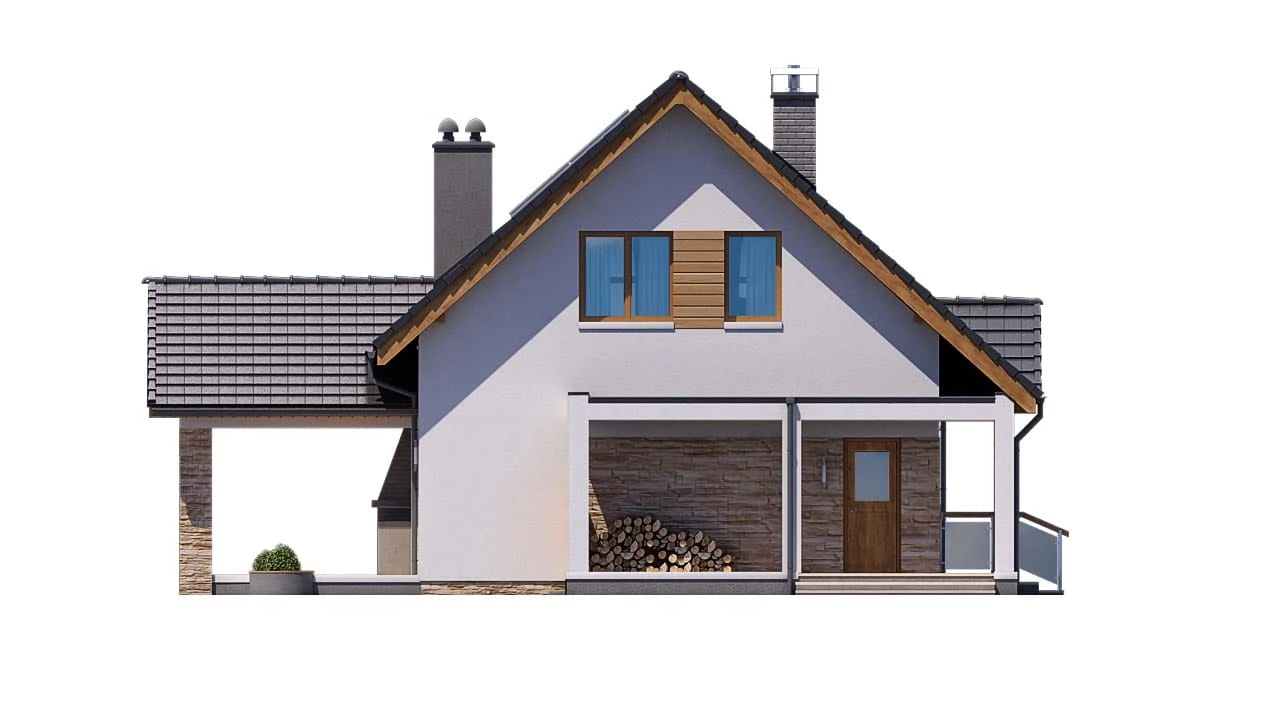

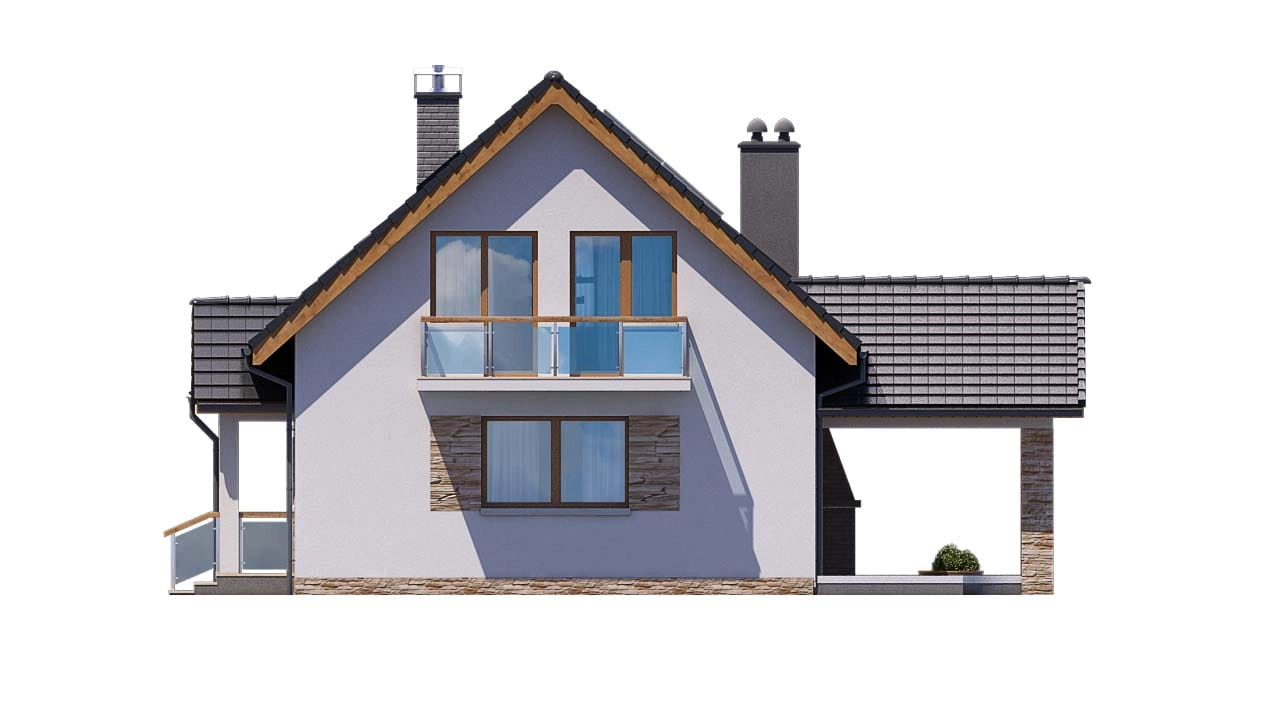

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

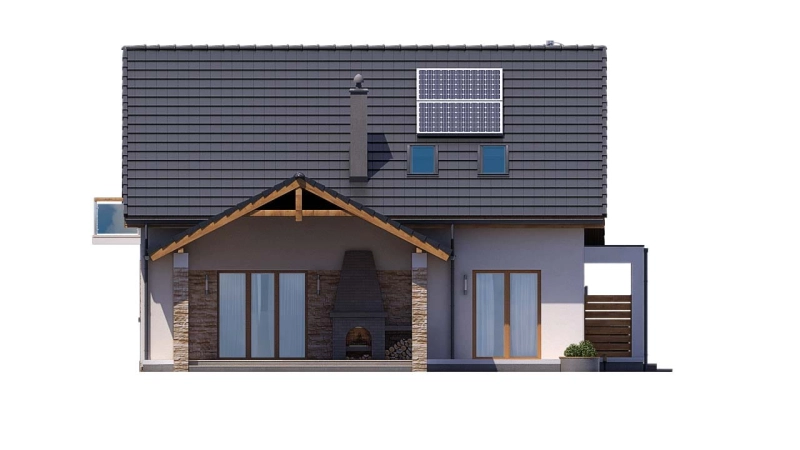

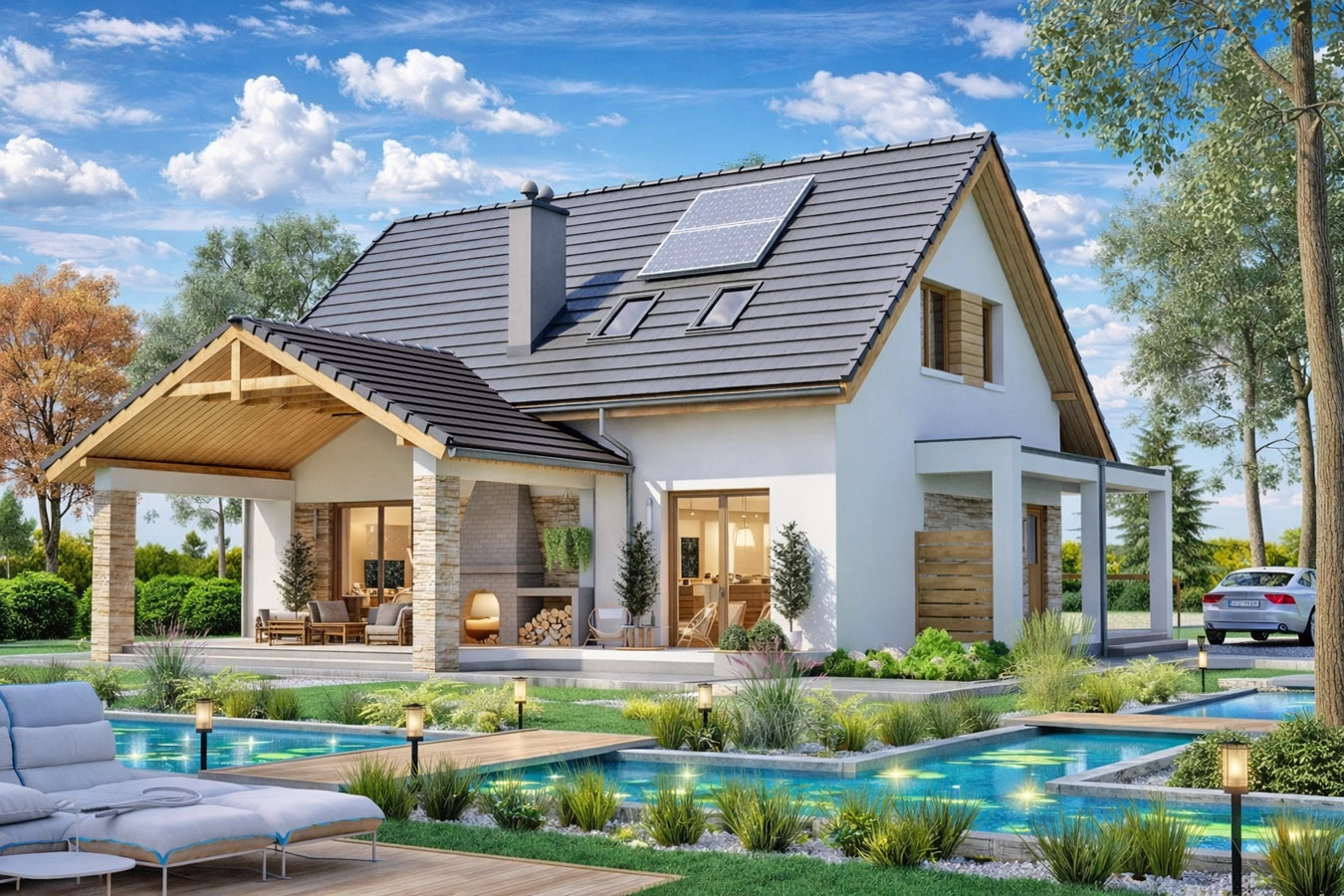

Taras ogrodowy przekryto dwuspadowym dachem podpartym słupami żelbetowymi. Przy ścianie tylnej budynku usytuowano kominek ogrodowy (możliwość likwidacji na etapie adaptacji). Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Wykonanie wiaty również nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Więźba dachowa drewniana krokwiowo – płatwiowa. Pokrycie dachu - dachówka ceramiczna lub cementowa albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
