BW-36 wariant 6

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,50m2

Powierzchnia zabudowy  116,90m2

Powierzchnia dachu  150,00m2 (+taras mad garażem 26,70m2)

Kubatura 616,30m3 (w tym garaż 80,70m2)

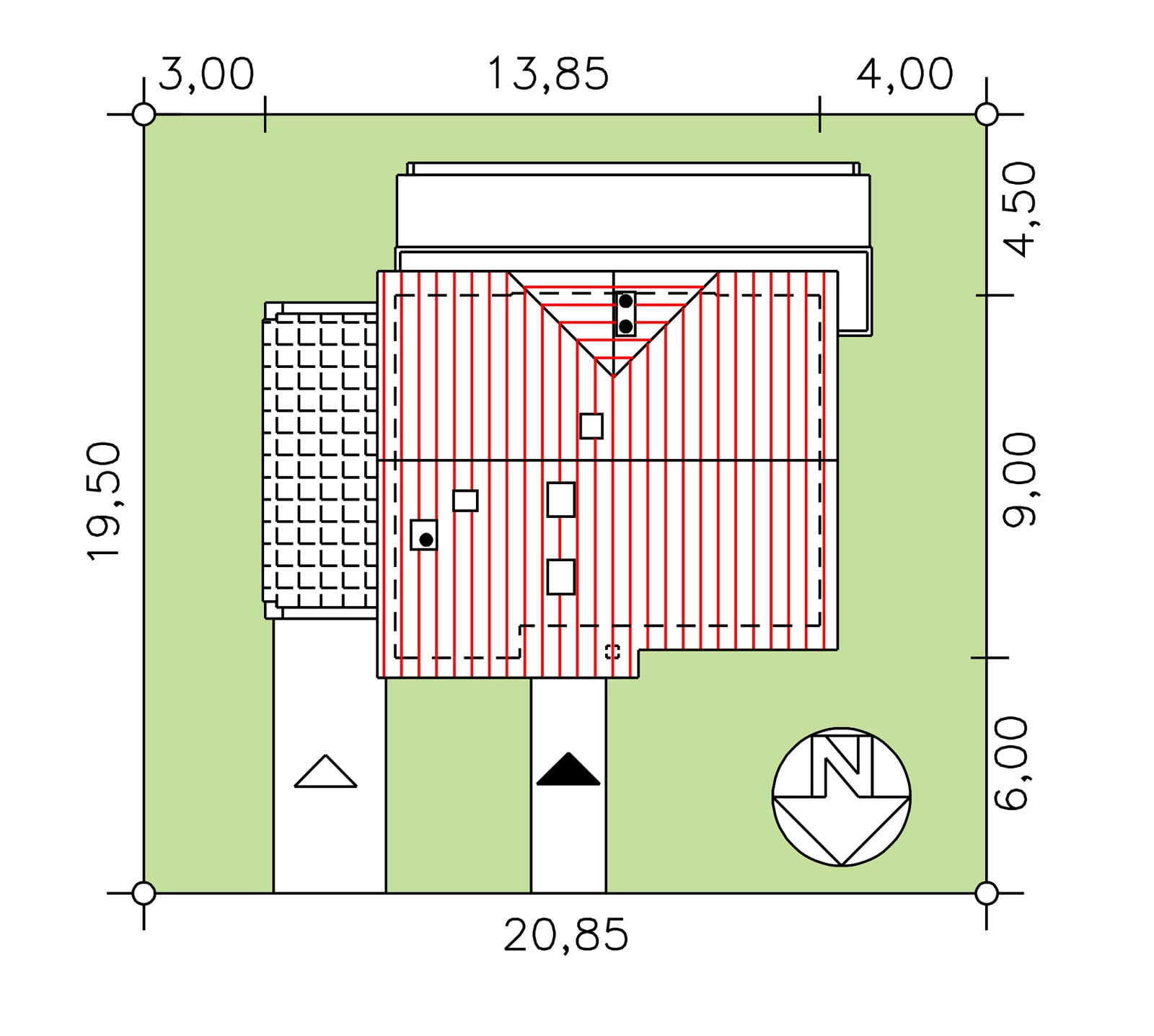

Minimalne wymiary działki  20,85 x 19,50m

j. w. bez garażu  18,55 x 19,50m

Wysokość pomieszczeń  2,70, 2,54m

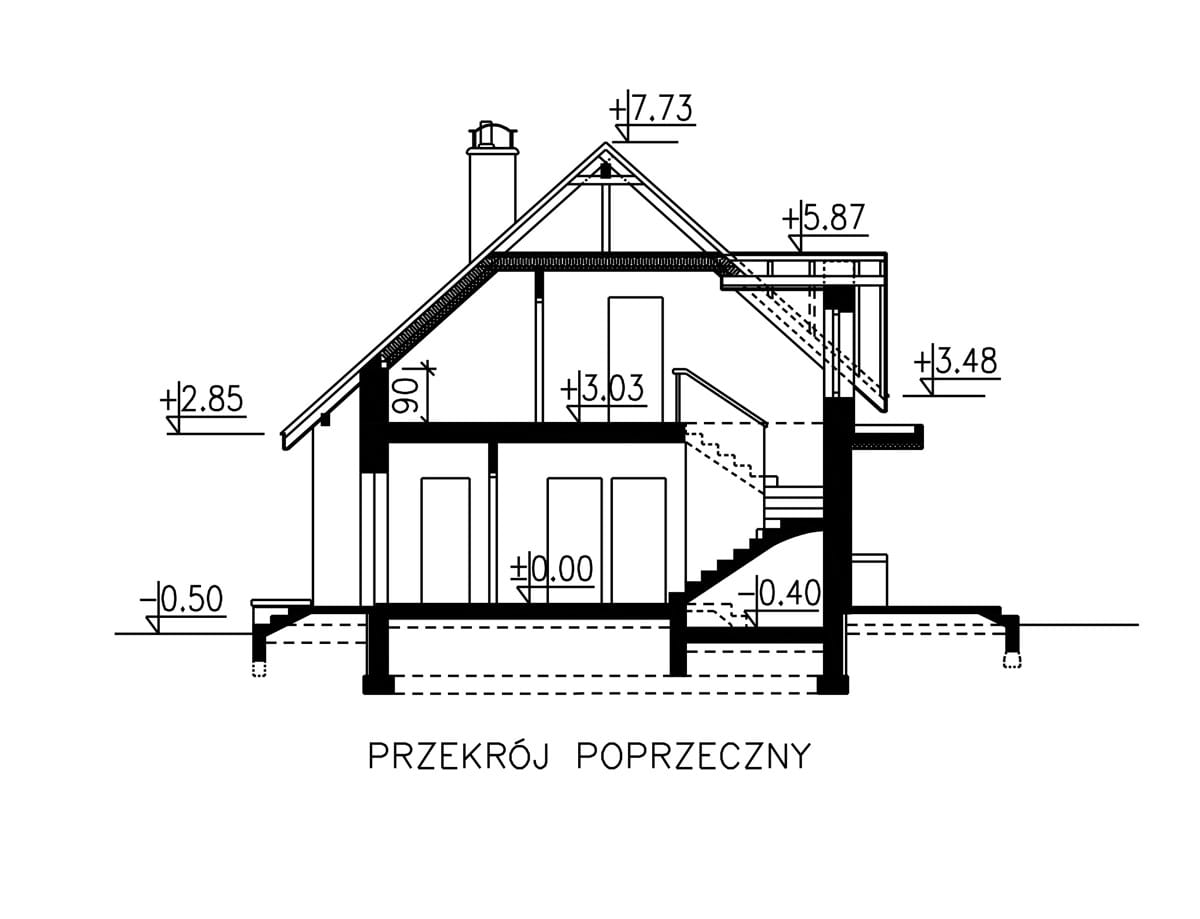

Wysokość budynku 8,23m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym. Garaż dobudowany do ściany bocznej budynku przekryty stropodachem pełniącym funkcję tarasu dostępnego z pokoju na poddaszu. Program użytkowy budynku:

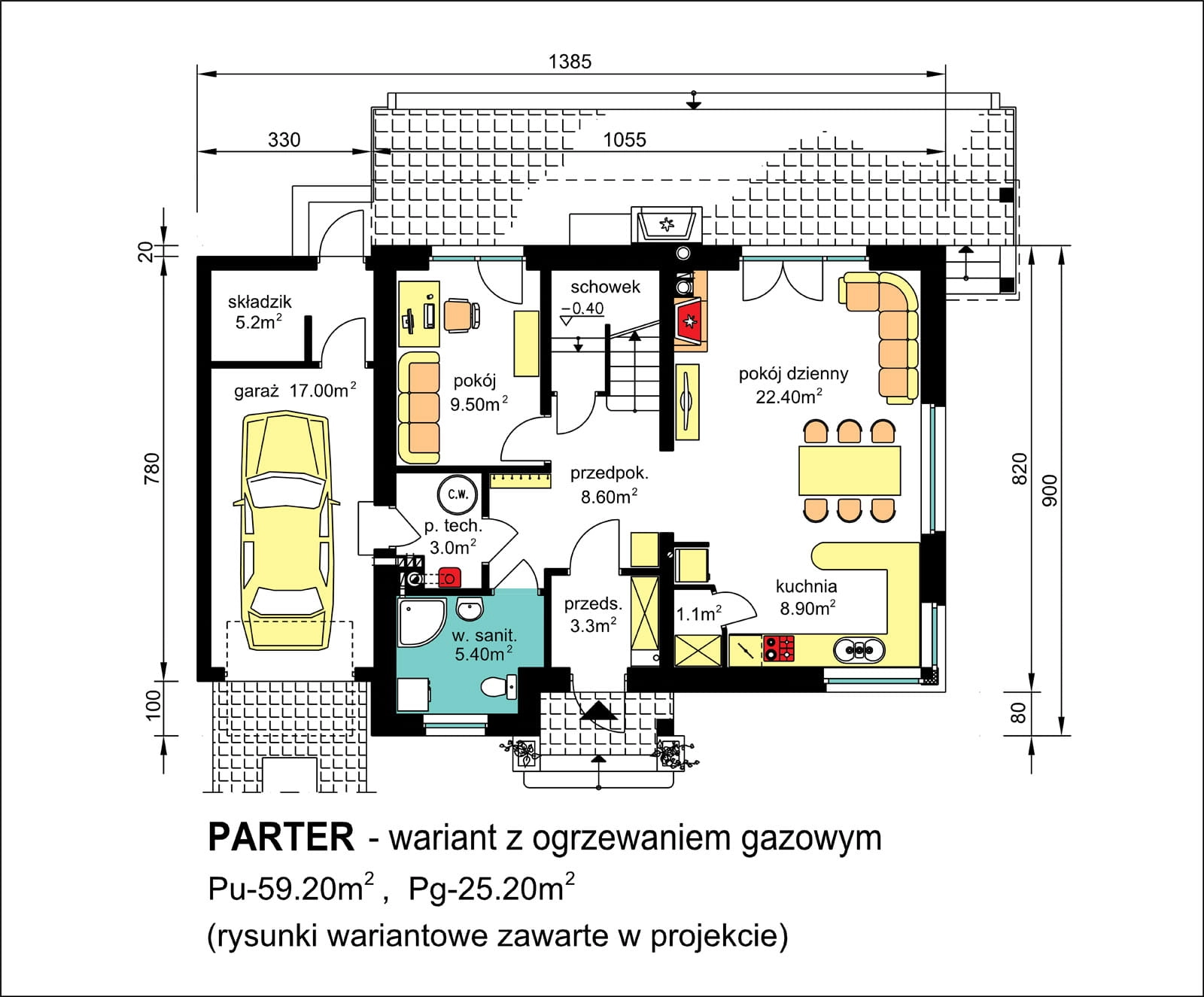

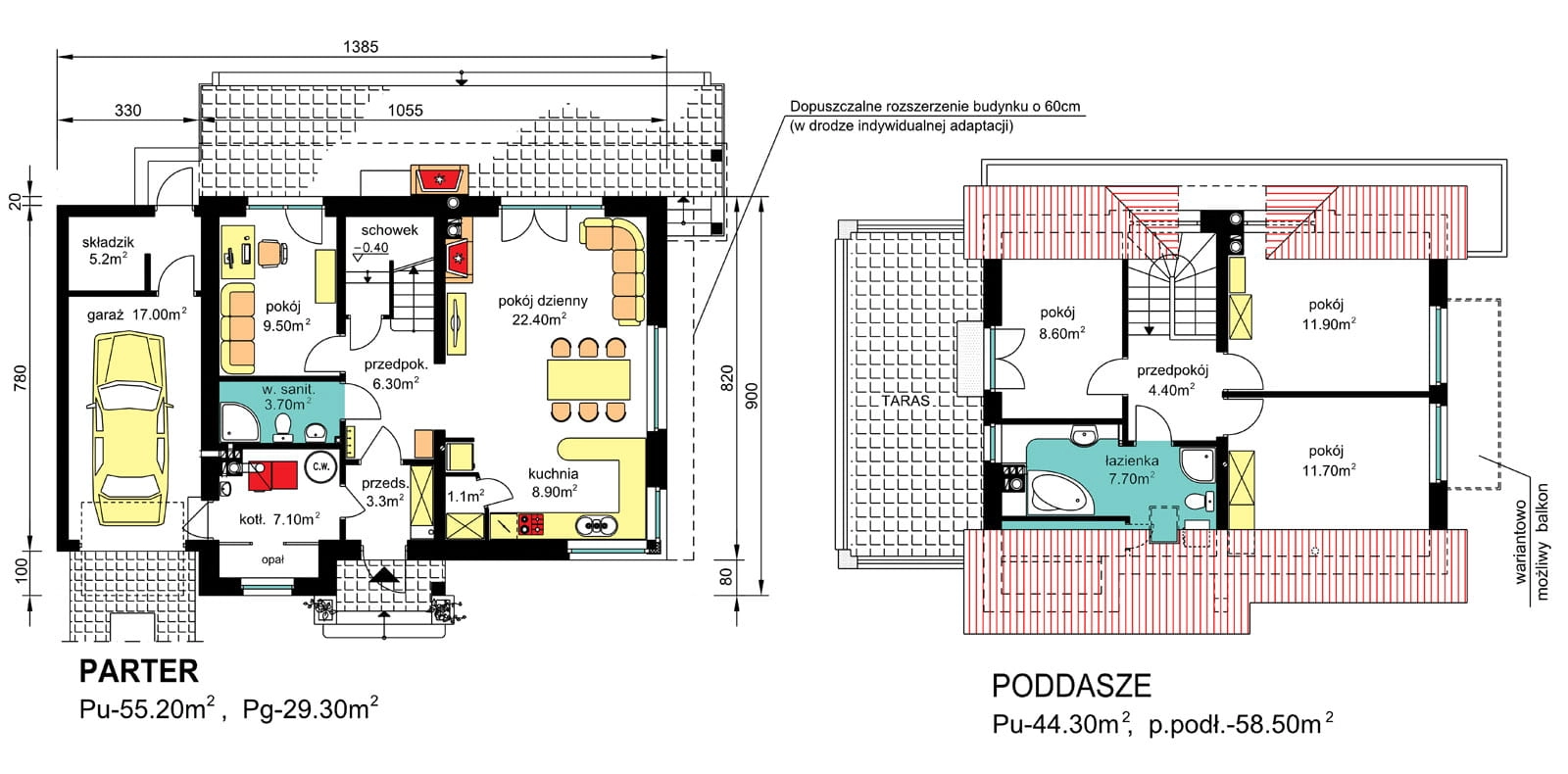

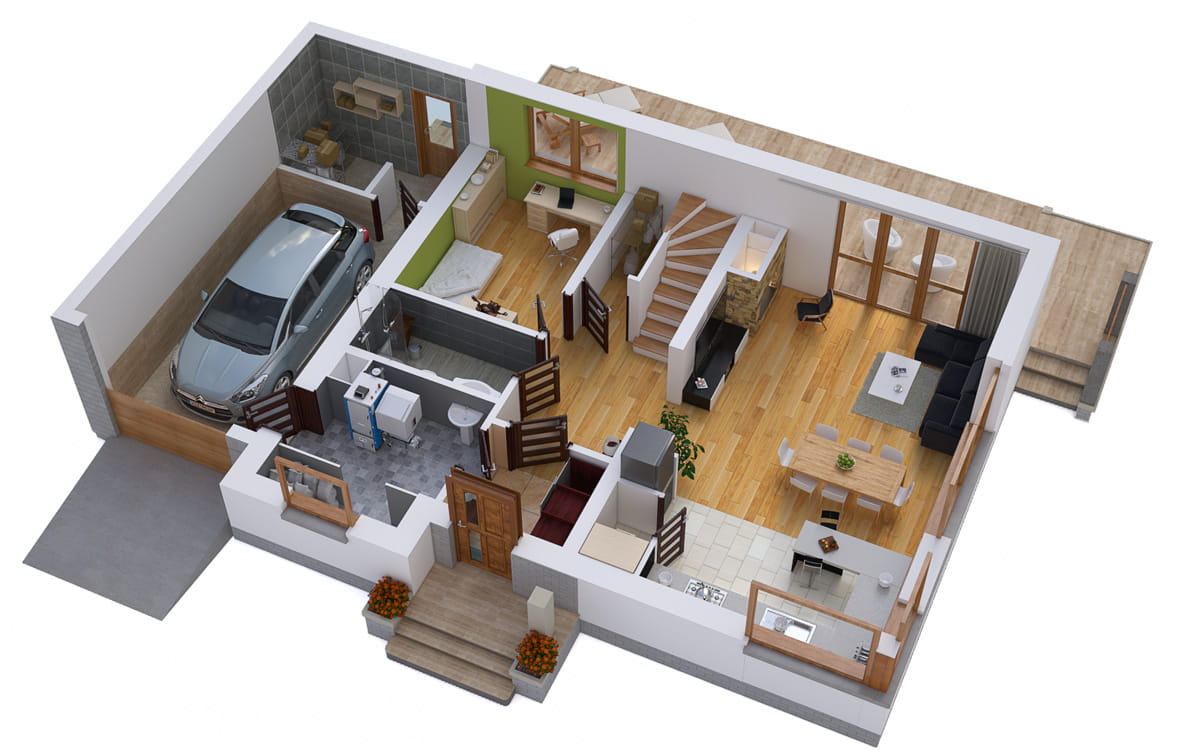

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

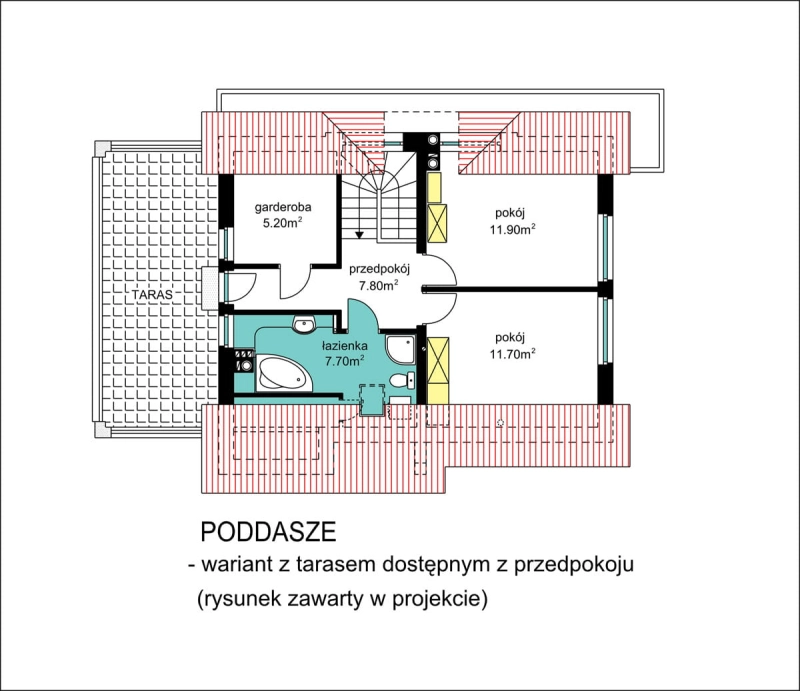

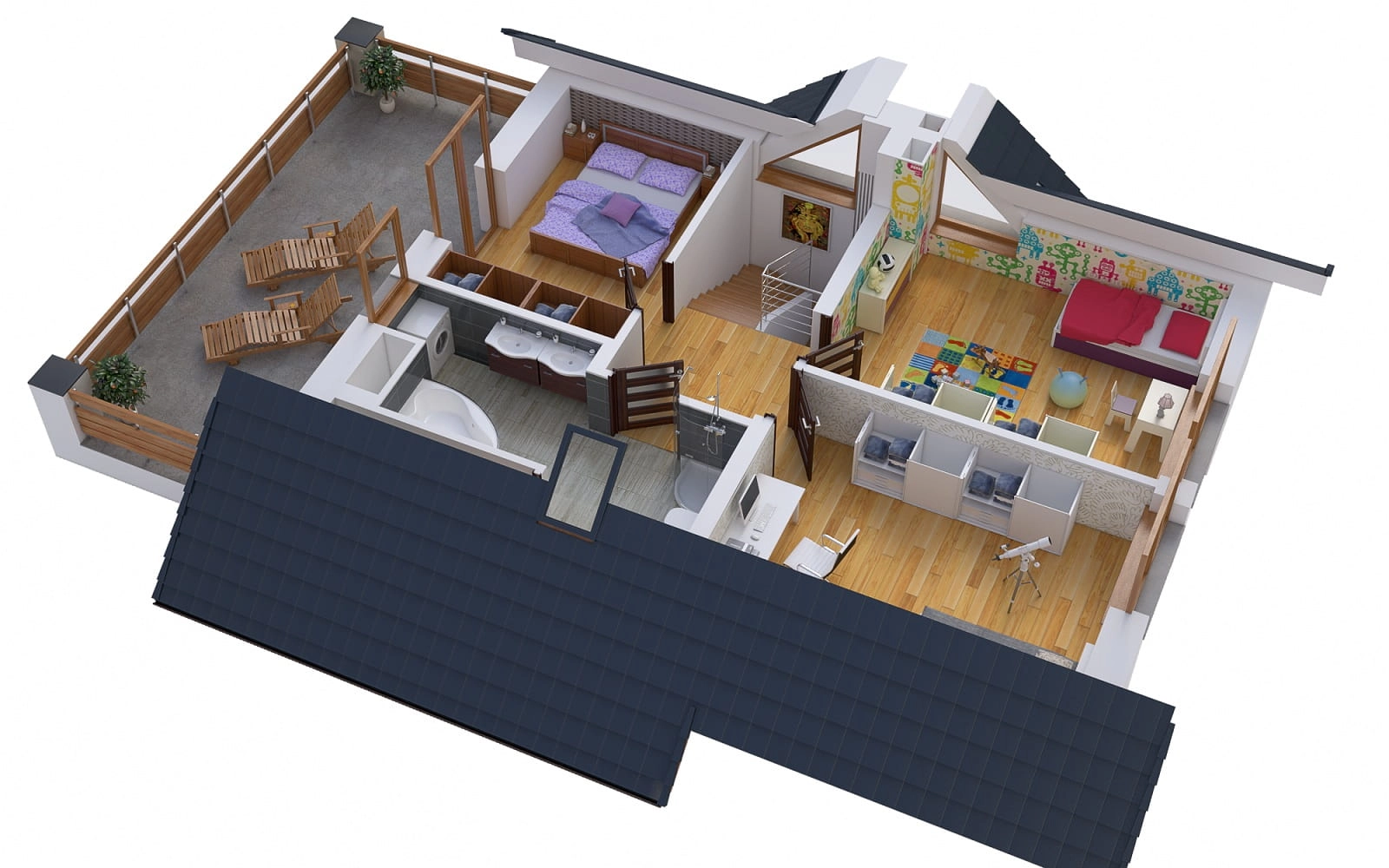

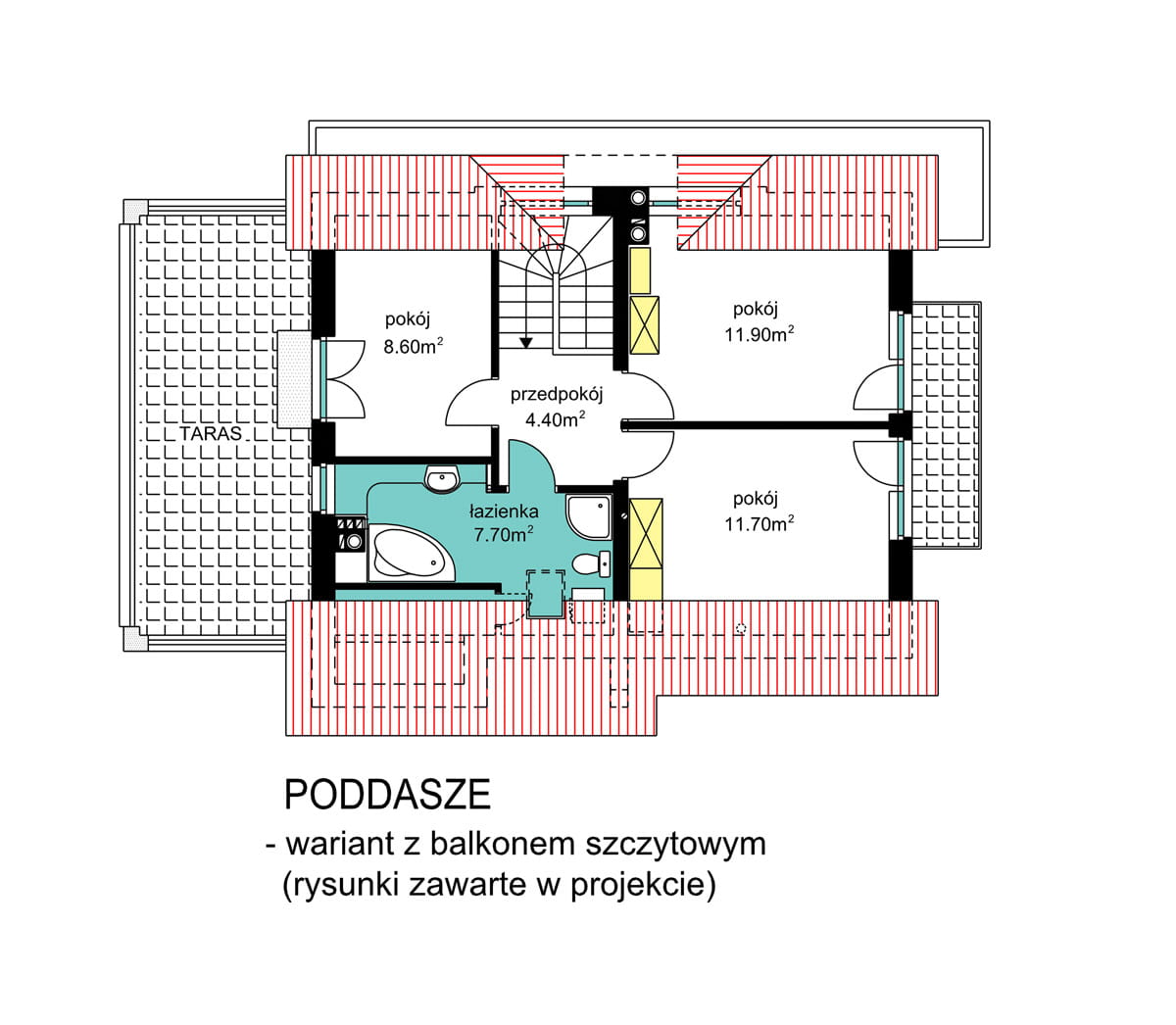

-   poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

         Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Taras na gruncie przy budynku częściowo przekryty płaską płytą żelbetową.

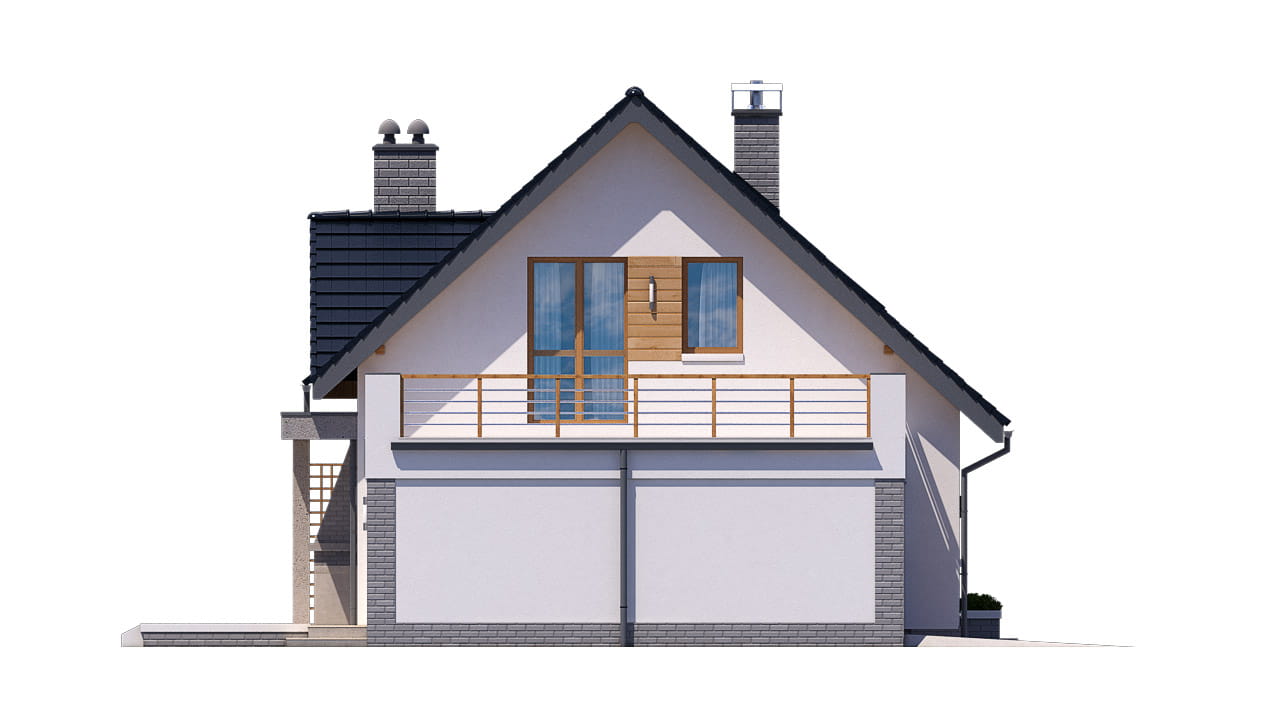

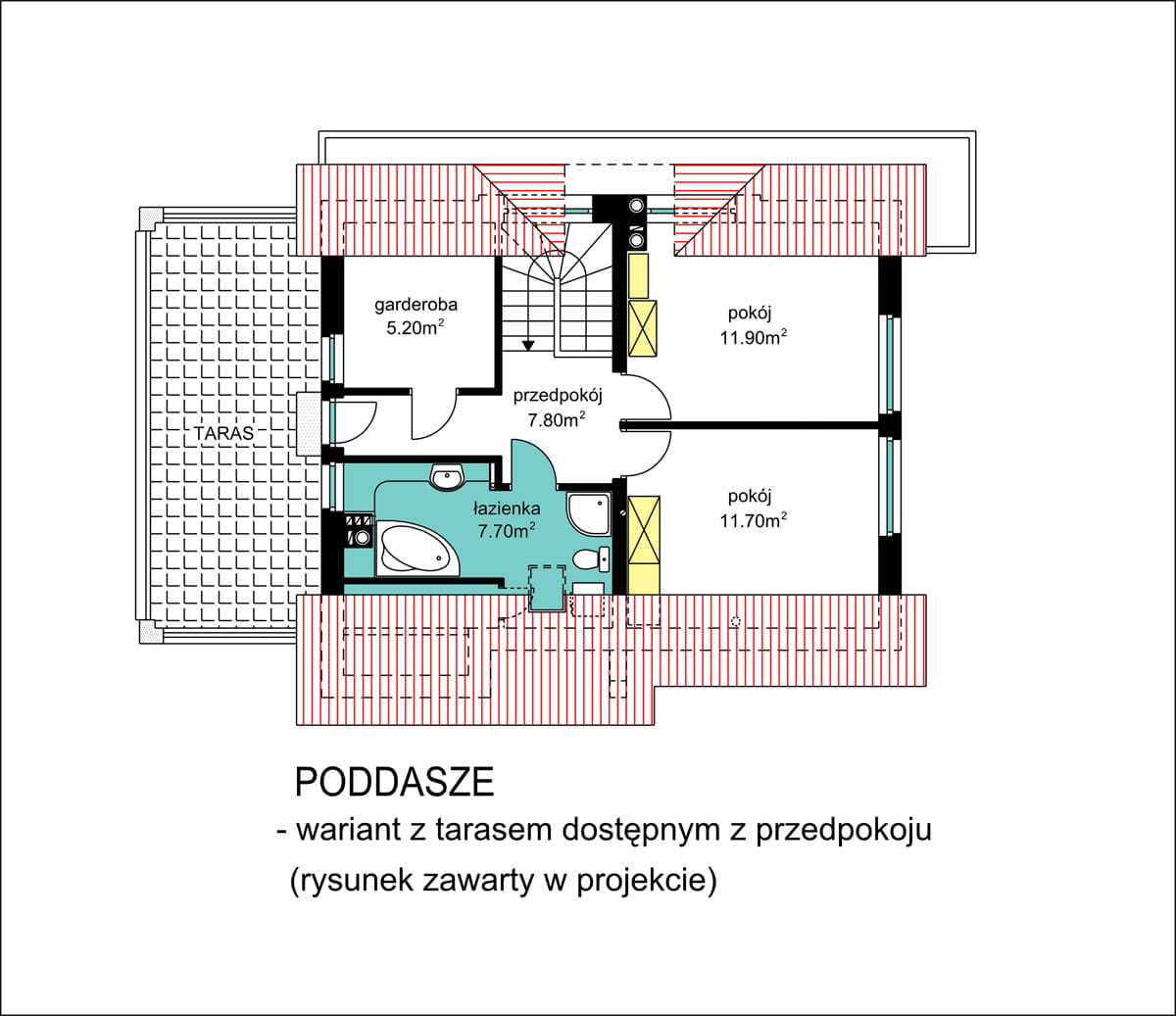

            Projekt uwzględnia garaż dobudowany do ściany bocznej budynku. Stropodach nad garażem – płyta żelbetowa o nachyleniu 1,25% z przystosowaniem jako taras dostępny z poziomu poddasza. Dopuszcza się rezygnację z wykorzystania stropodachu jako tarasu poprzez odstąpienie od wykonania balustrad i wierzchnich warstw tarasowych. Budynek może być realizowany tak z garażem jak i bez garażu poprzez wykreślenie segmentu garażowego z projektu na etapie adaptacji do terenu.

          W projekcie przyjęto jako podstawowe ogrzewanie z własnej kotłowni na paliwo stałe (pellety).   Zaprojektowano również wariantowe ogrzewanie kotłem gazowym ze wspomaganiem przygotowania c.w.u instalacją solarną. Wariant z ogrzewaniem gazowym zakłada także włączenie do współpracy wspomagającego ogrzewania kominkowego (dostosowanie instalacji grzewczej w ramach adaptacji projektu do terenu).

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Więźba dachowa drewniana krokwiowo – płatwiowa. Pokrycie dachu - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe (ekogroszek, drewno itp.) lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także od 2021r.
