Projekt BW-36 wariant 18 (POMPA CIEPŁA + PV) - Pow. użytkowa 99,60m2

 BW-36 wariant 18 (niskoemisyjny)

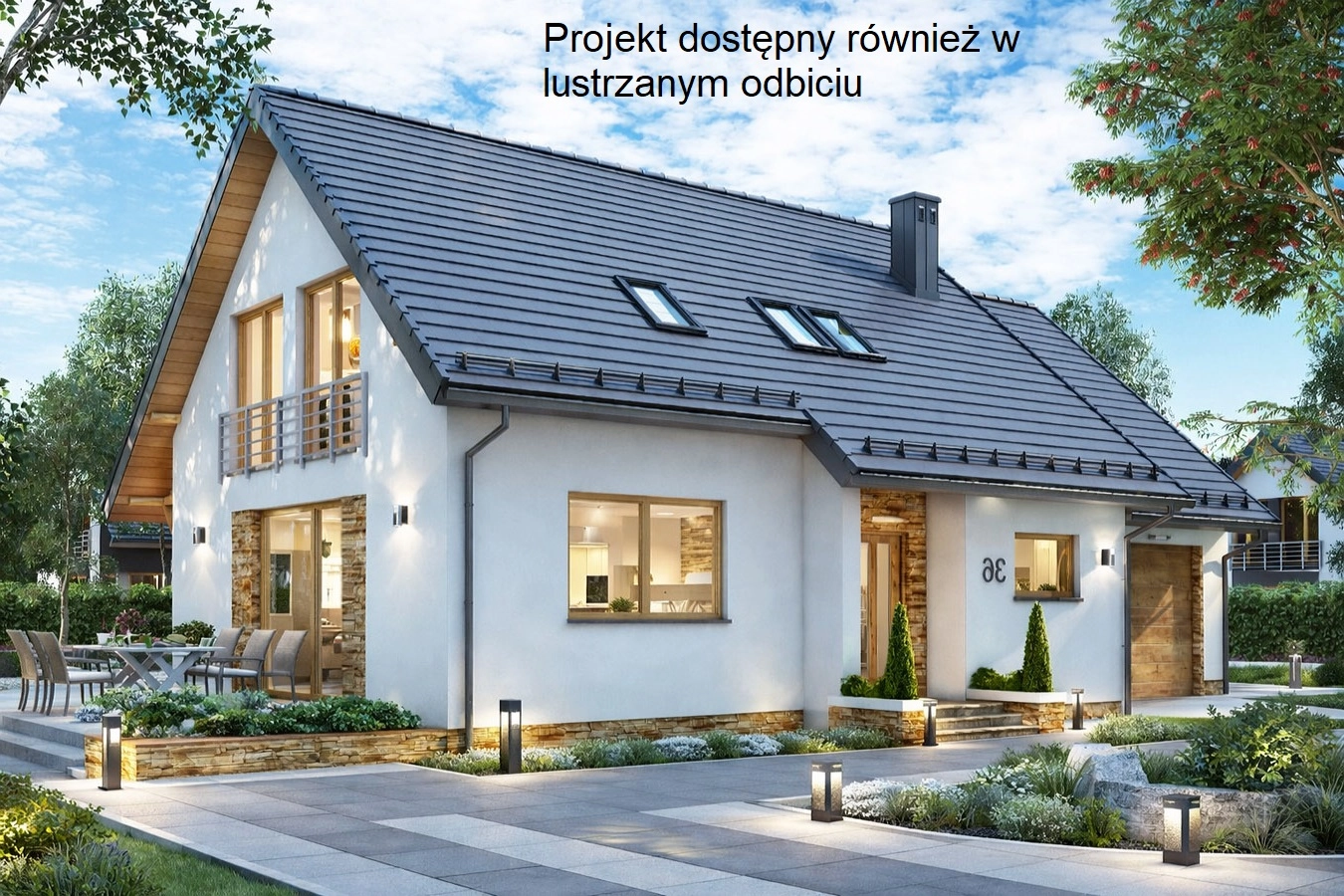

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 115,40m2

Powierzchnia dachu  212,50,00m2 (w tym garaż 50,50m2)

Kubatura  678,60m3 (w tym garaż 139,70m2)

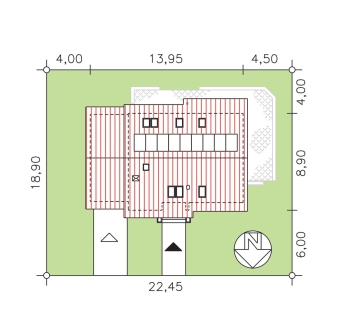

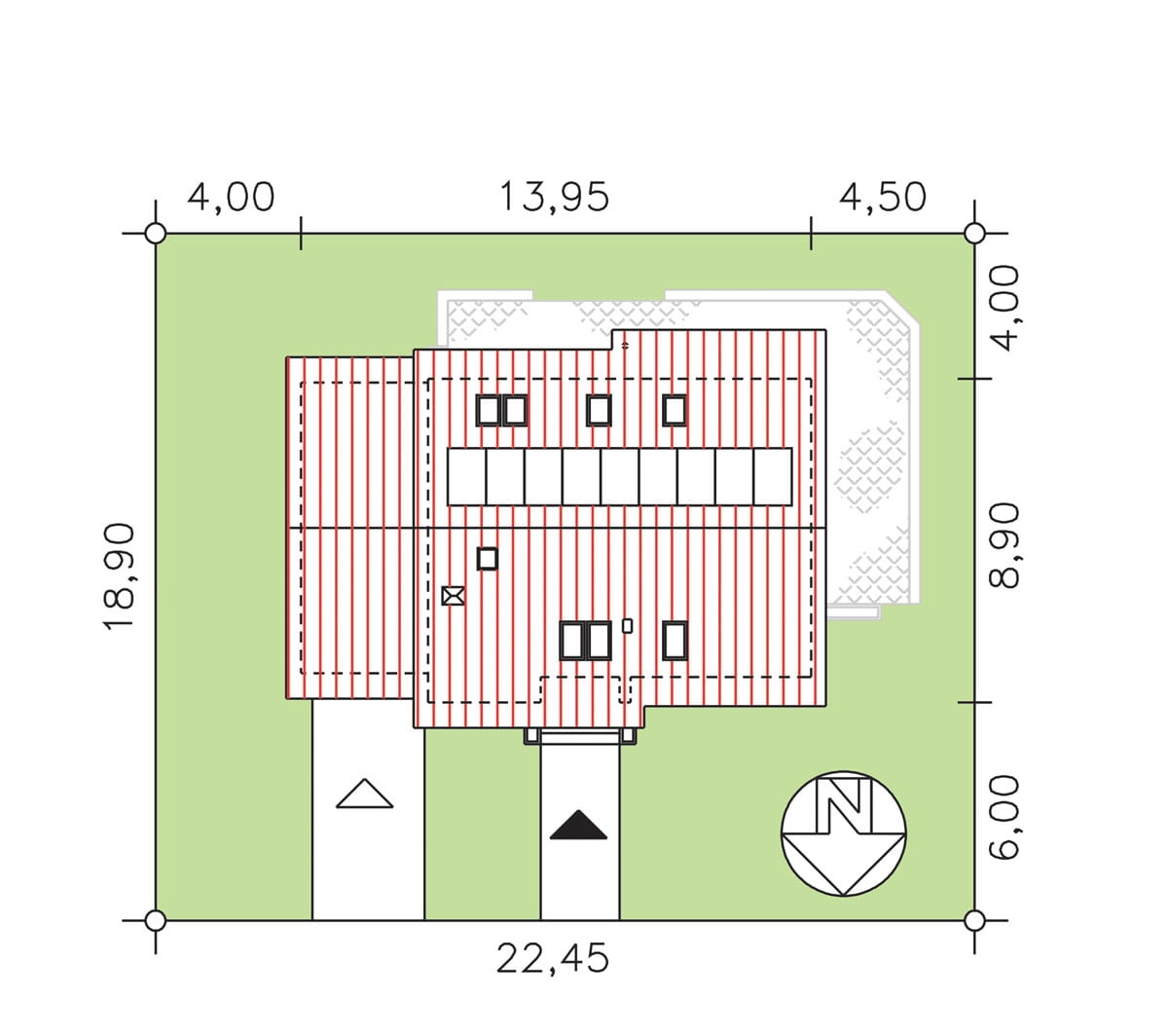

Minimalne wymiary działki 22,45 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie za pomocą pompy ciepła - TAK

Instalacja fotowoltaiczna -    TAK

Zobacz wariant projektu z ogrzewaniem na paliwo stałe lub gaz.

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i segmentem garażowym dobudowanym do ściany bocznej budynku. Program użytkowy budynku:

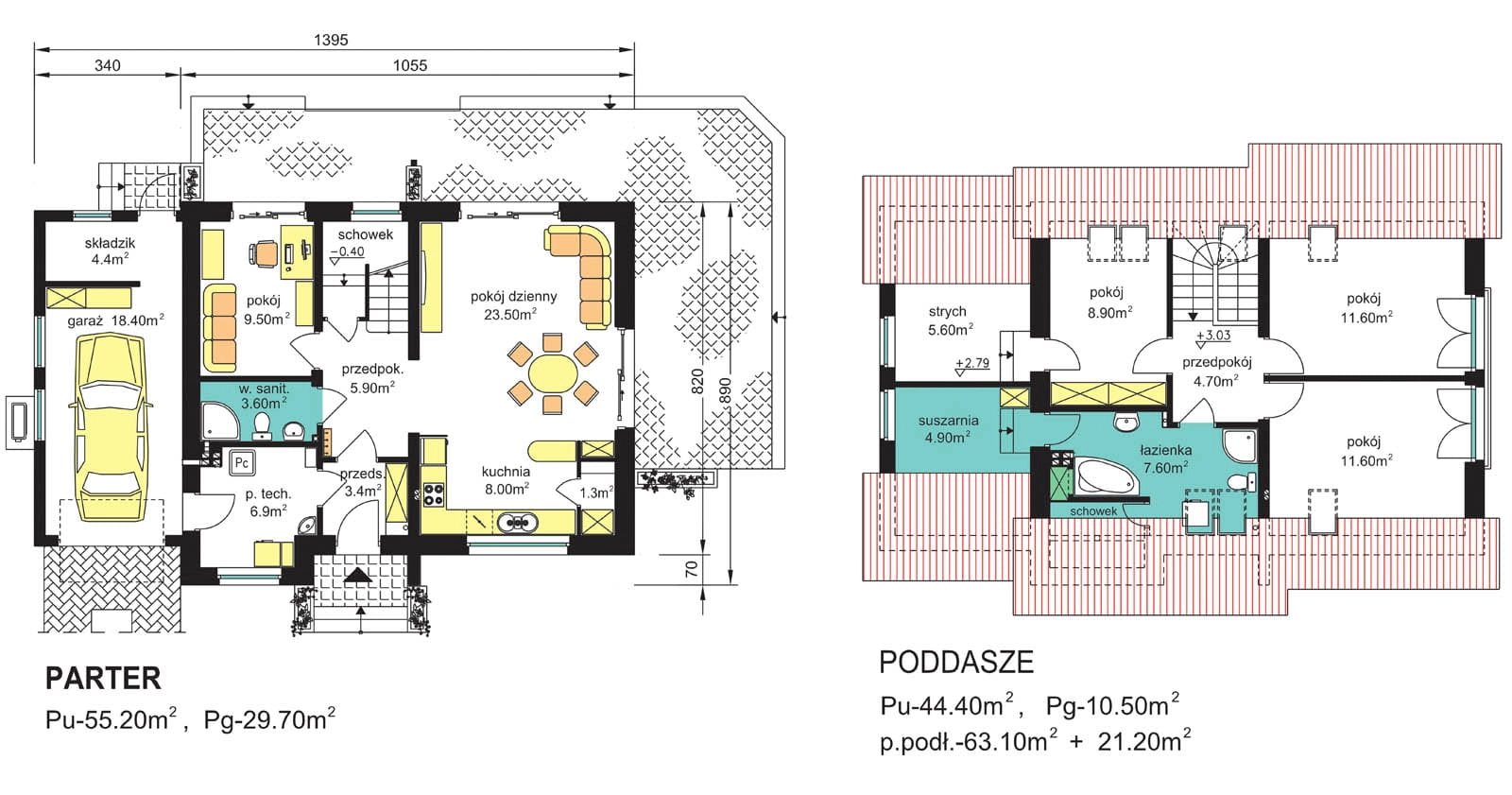

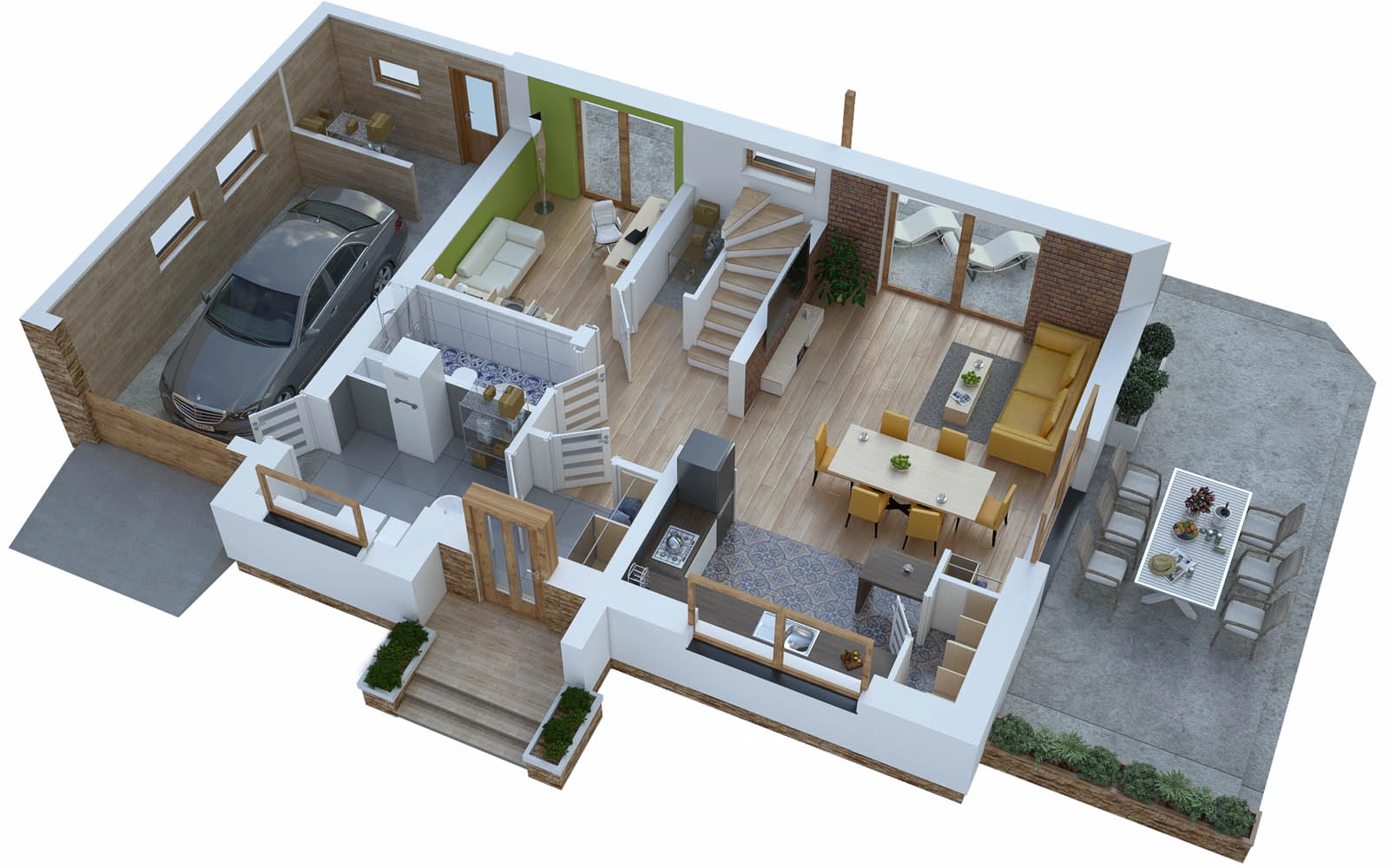

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pomieszczenie techniczne oraz garaż dobudowany ze składzikiem.

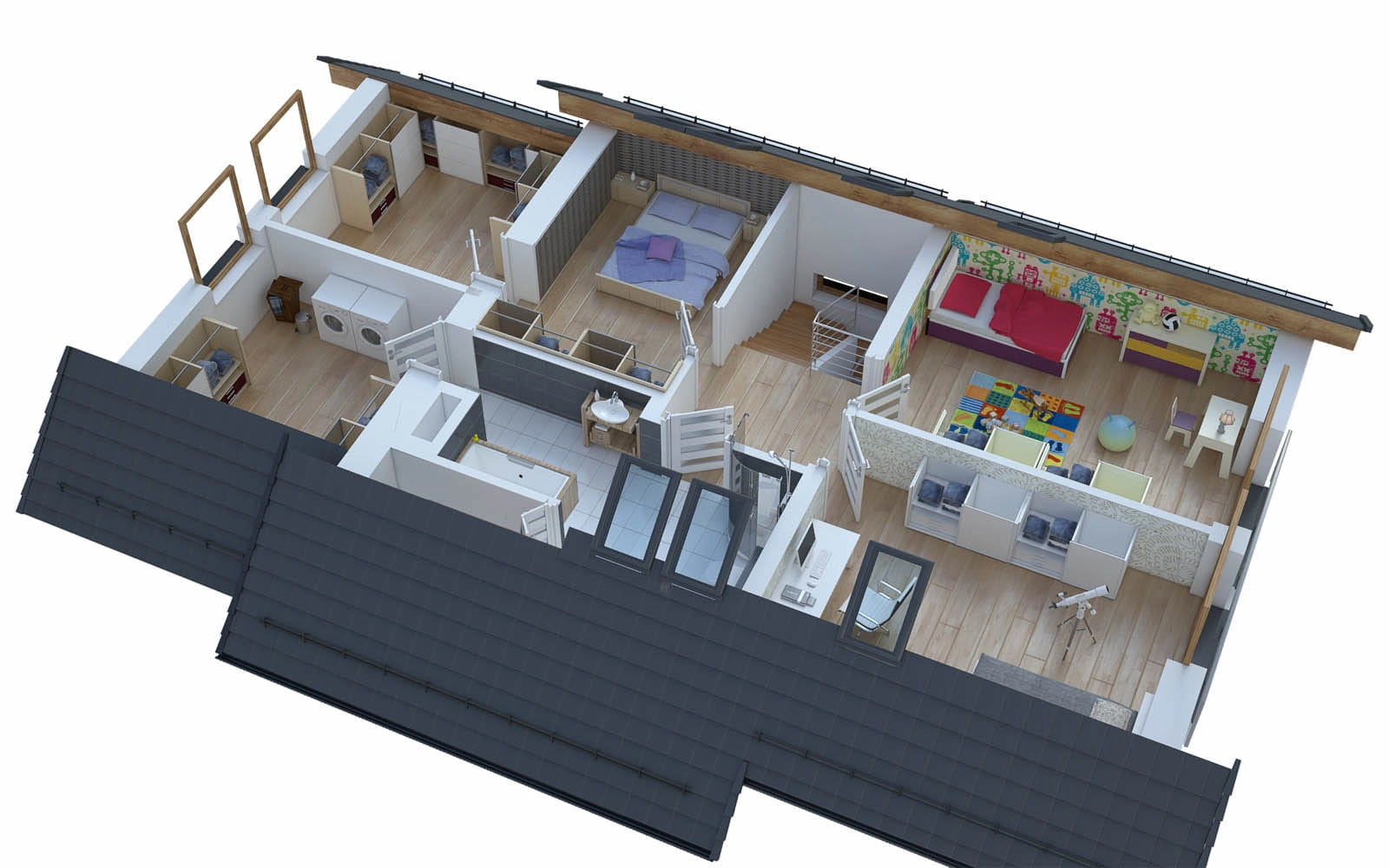

- poddasze - 3 sypialnie i łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

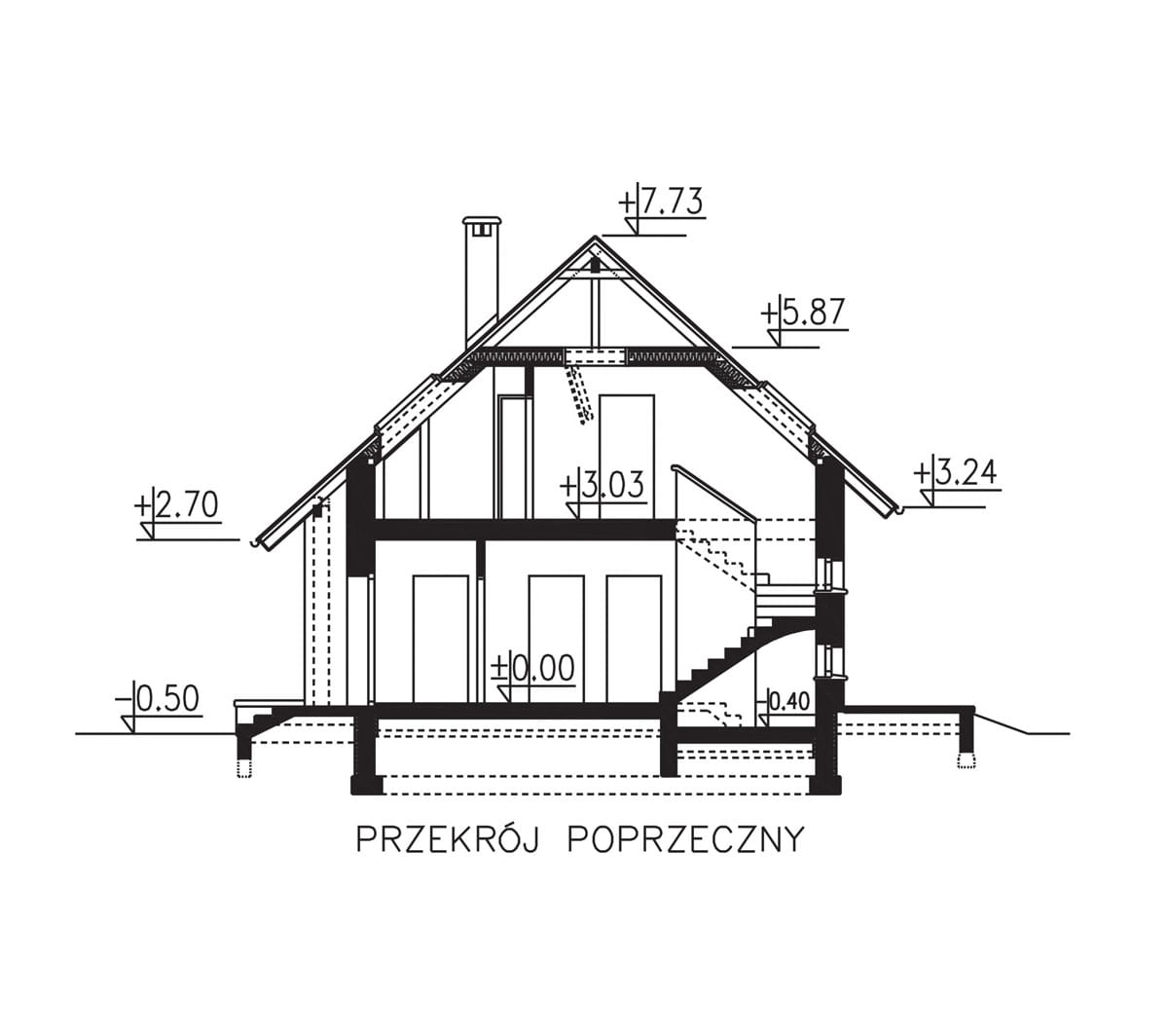

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

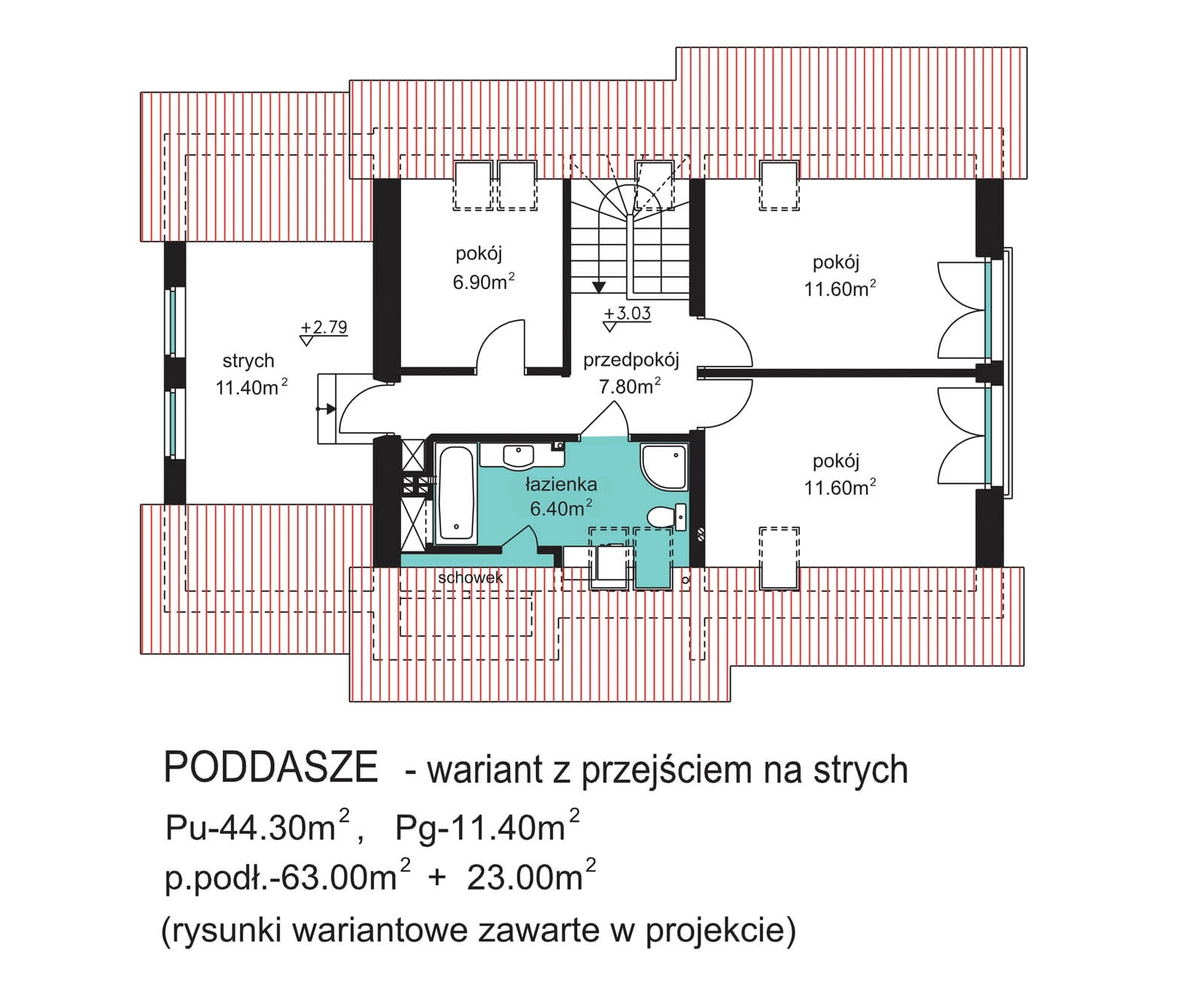

Projekt uwzględnia segment dobudowany do ściany bocznej budynku z garażem i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. W projekcie przedstawiono także wariantowe rozwiązanie poddasza z dużym strychem dostępnym z przedpokoju.

Budynek może być realizowany bez garażu poprzez wykreślenie go z projektu na etapie adaptacji do warunków miejscowych.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano za pomocą pompy ciepła zainstalowanej w pomieszczeniu technicznym na parterze. Wentylacja budynku – grawitacyjna.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Więźba dachowa drewniana krokwiowo-płatwiowa. Pokrycie dachu - dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z pompą ciepła, fotowoltaiczną, wod.- kan, c.w, elektryczną, oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
