Projekt domu BW-36 wariant 19 - Pow. użytkowa 102,90m2

 BW-36 wariant 19

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 102,90m2

Powierzchnia zabudowy 93,20m2

Powierzchnia dachu  158,00m2 (+wiata na drewno 9,10m2)

Kubatura  553,50m3

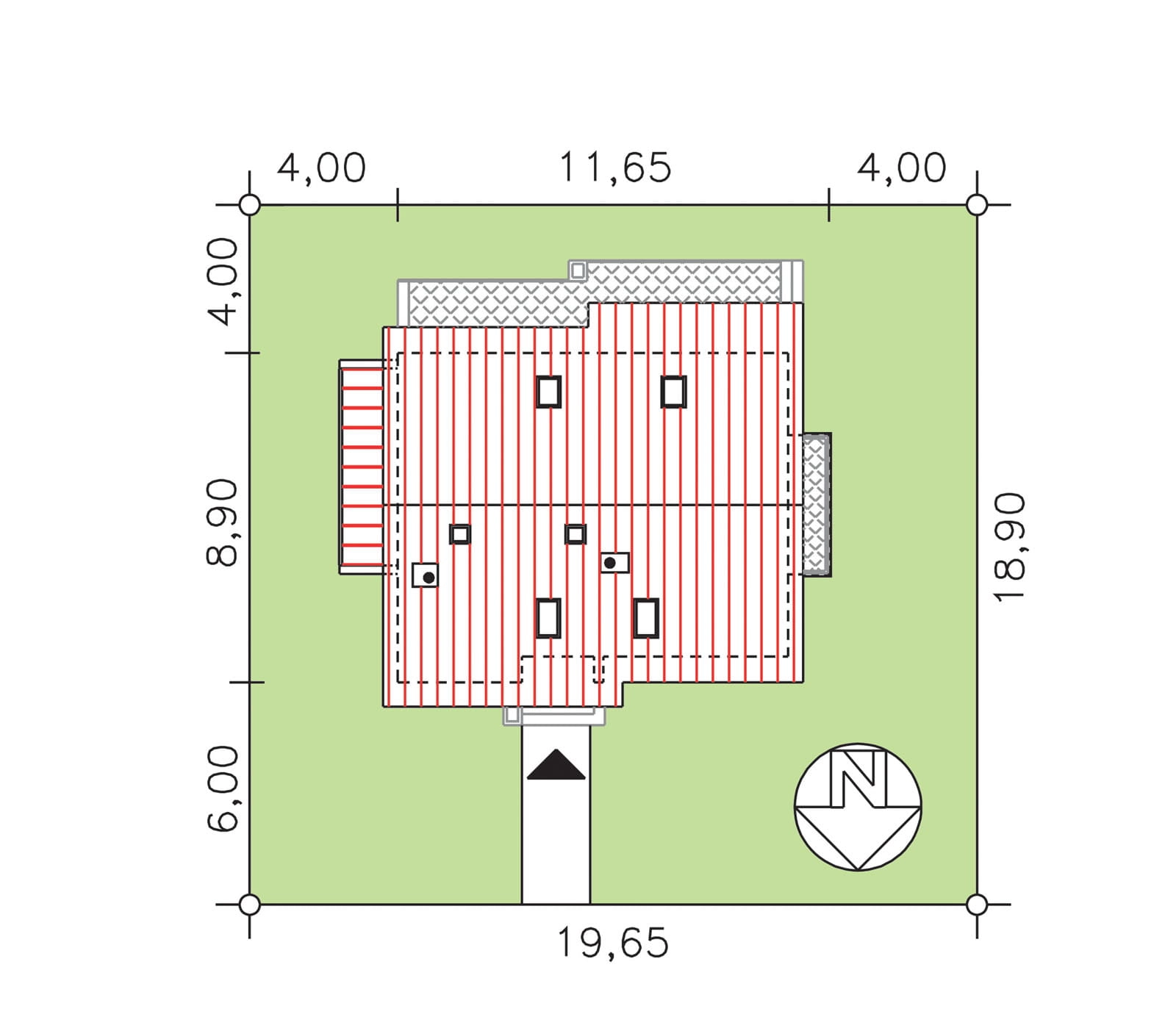

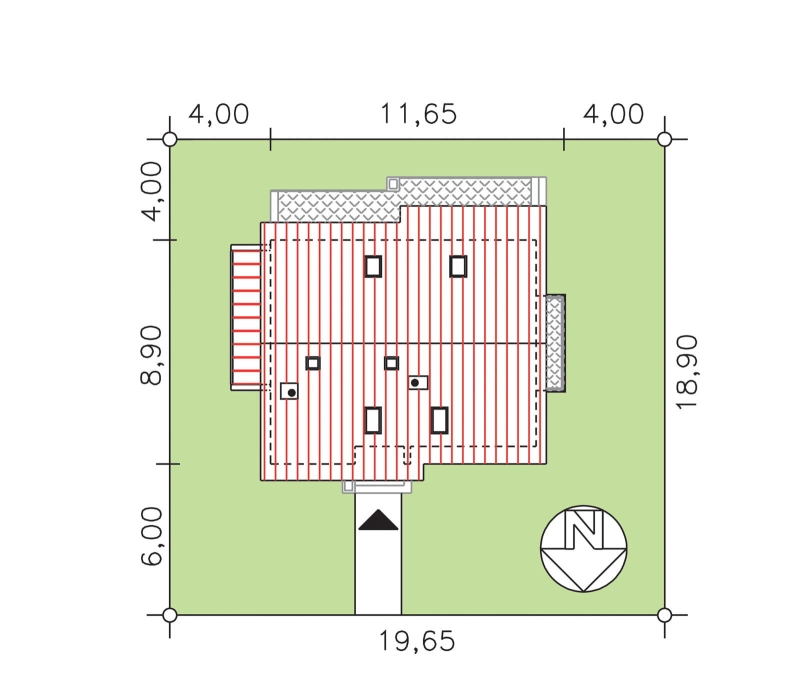

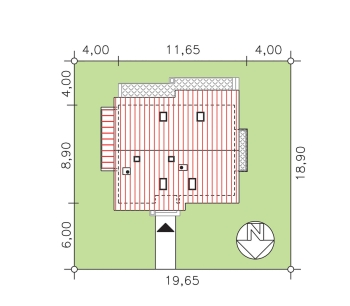

Minimalne wymiary działki 19,65 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

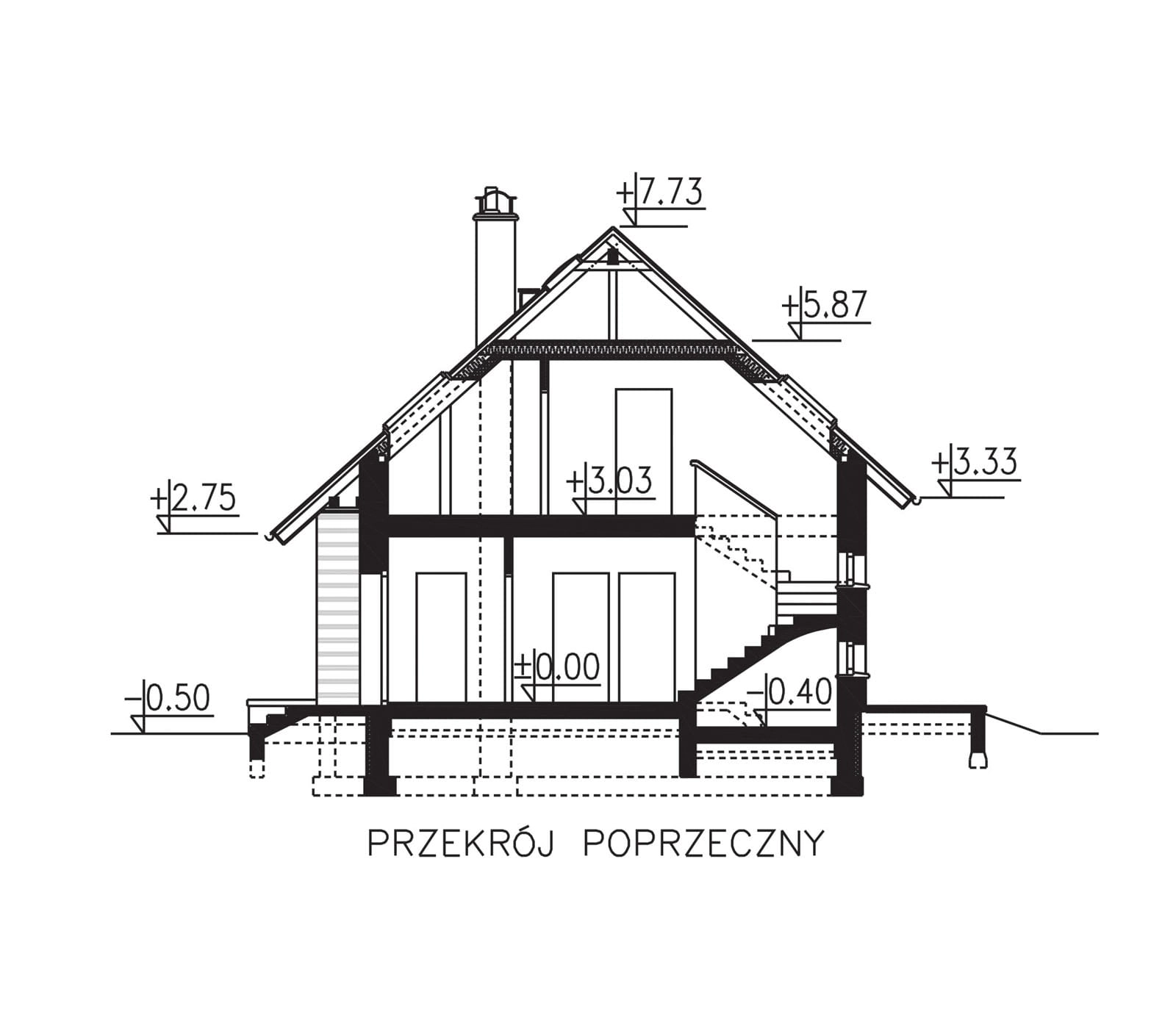

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

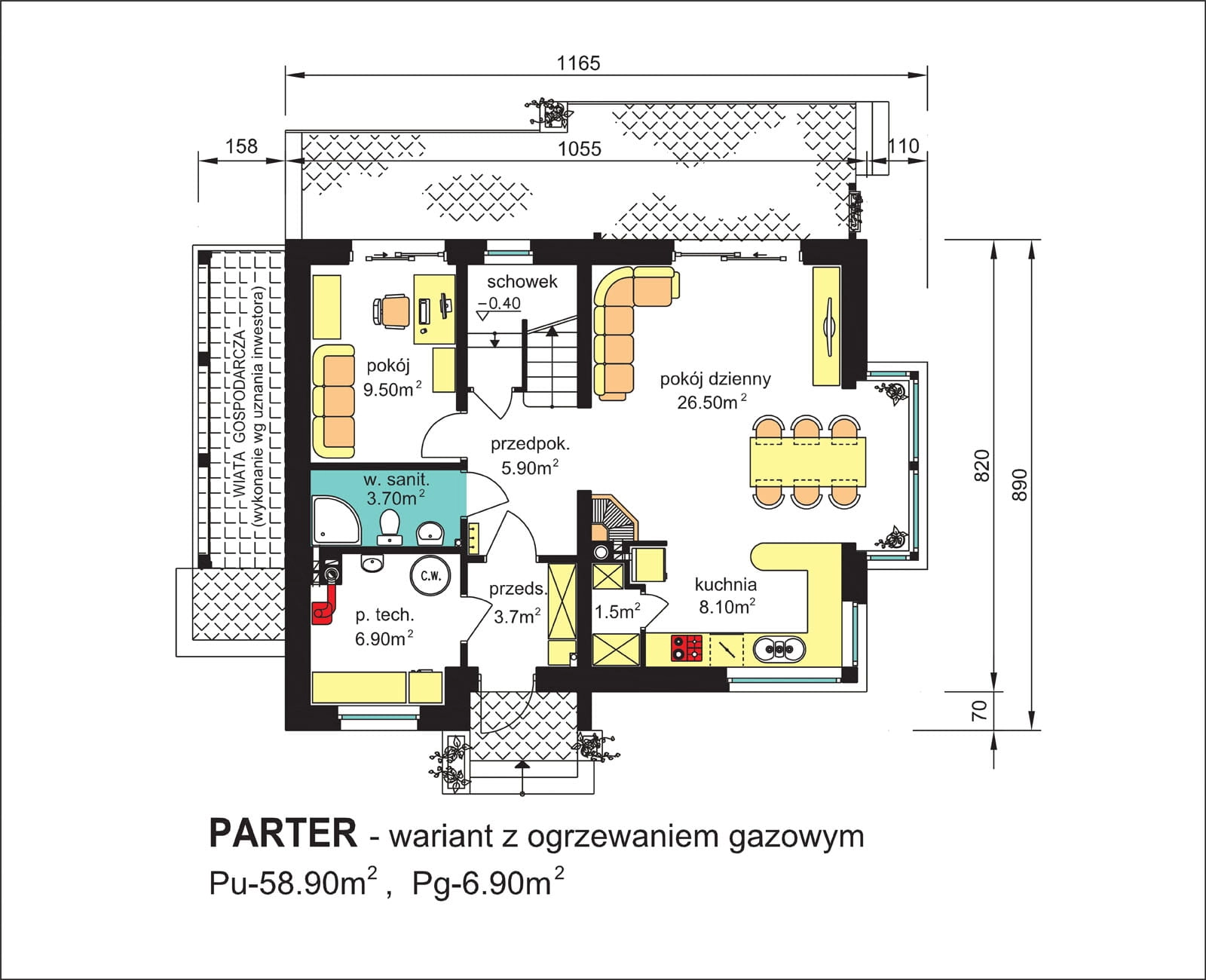

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym.

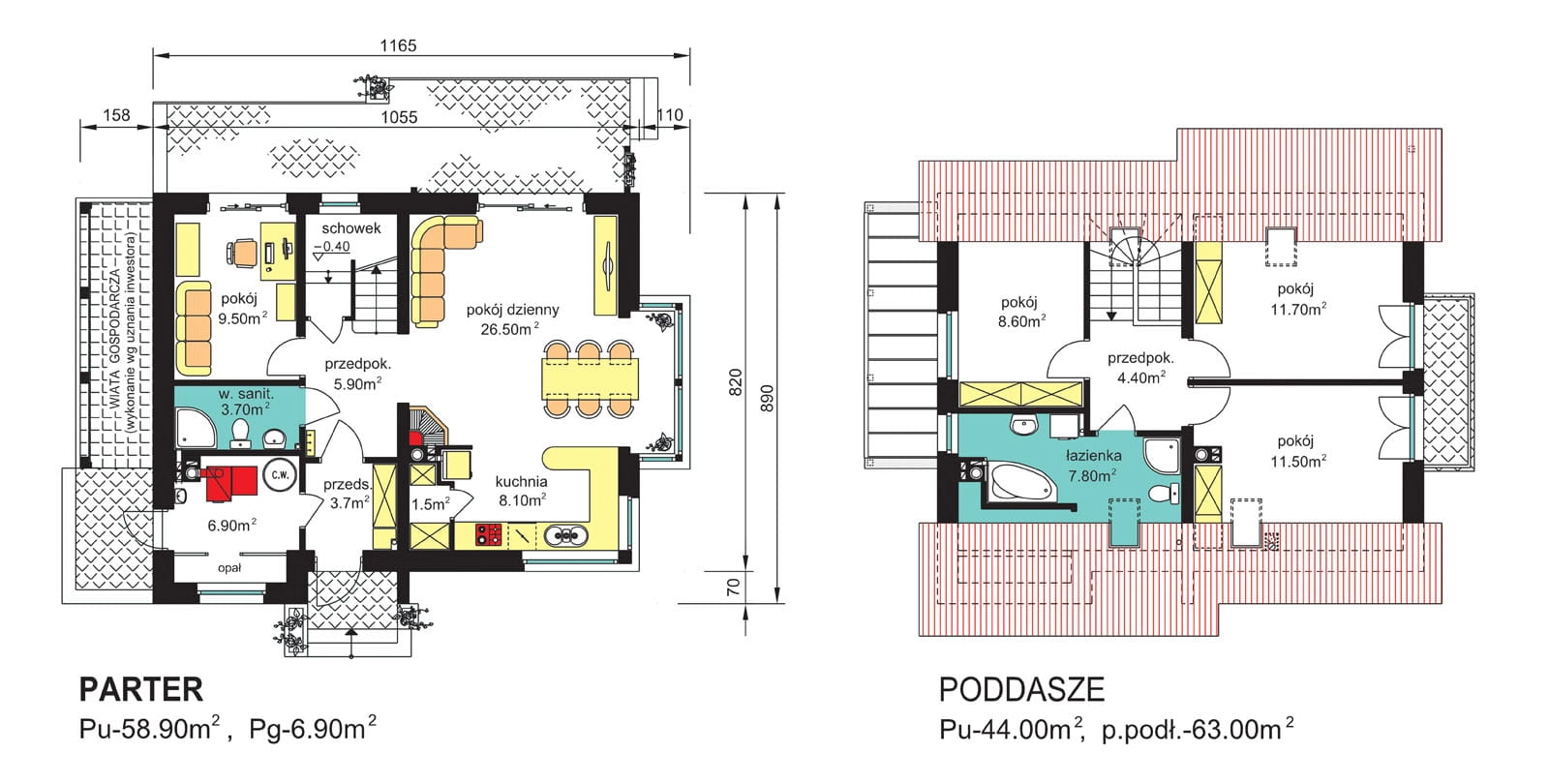

Program użytkowy budynku:

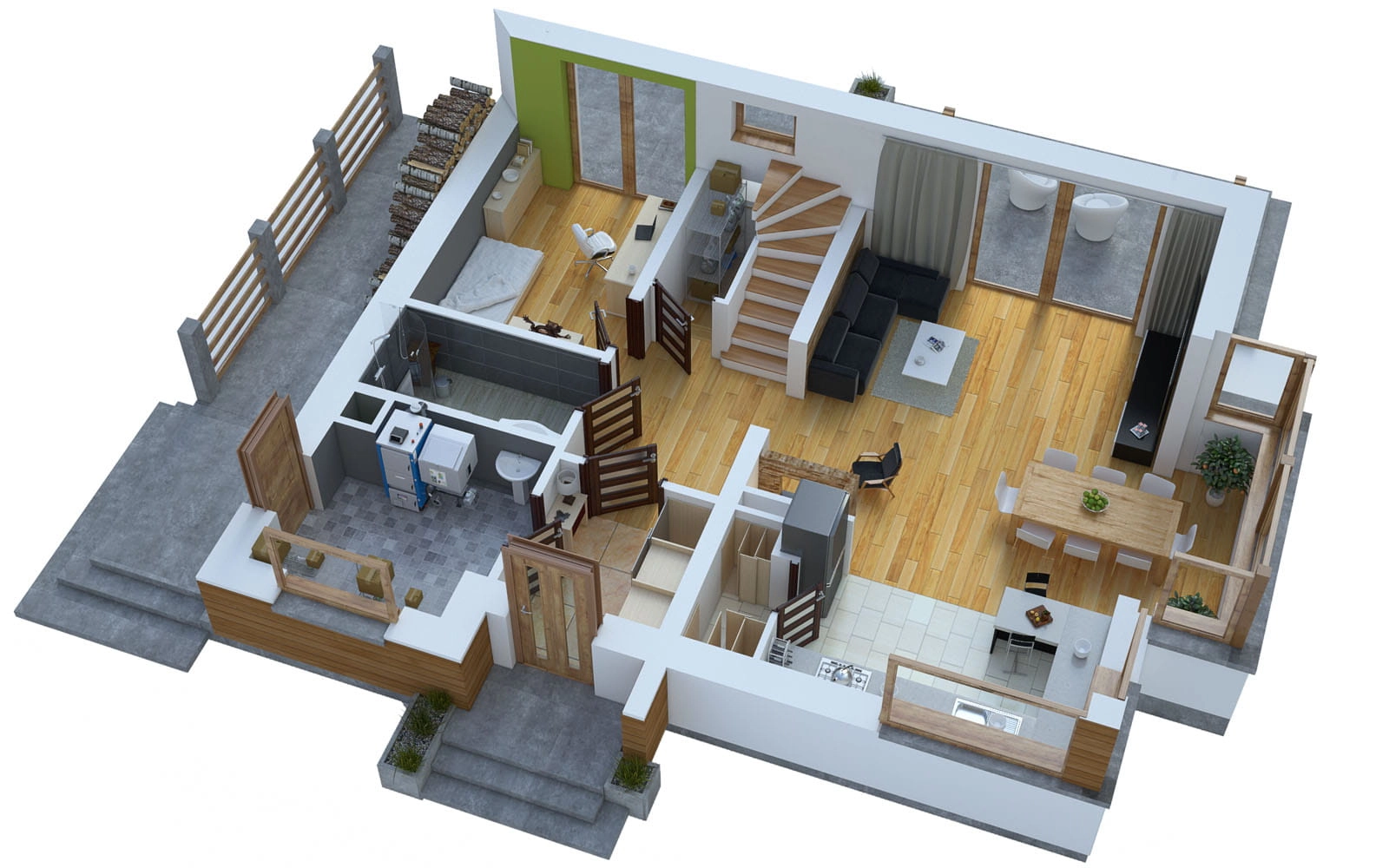

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pom. techniczne oraz zadaszona wiata gospodarcza.

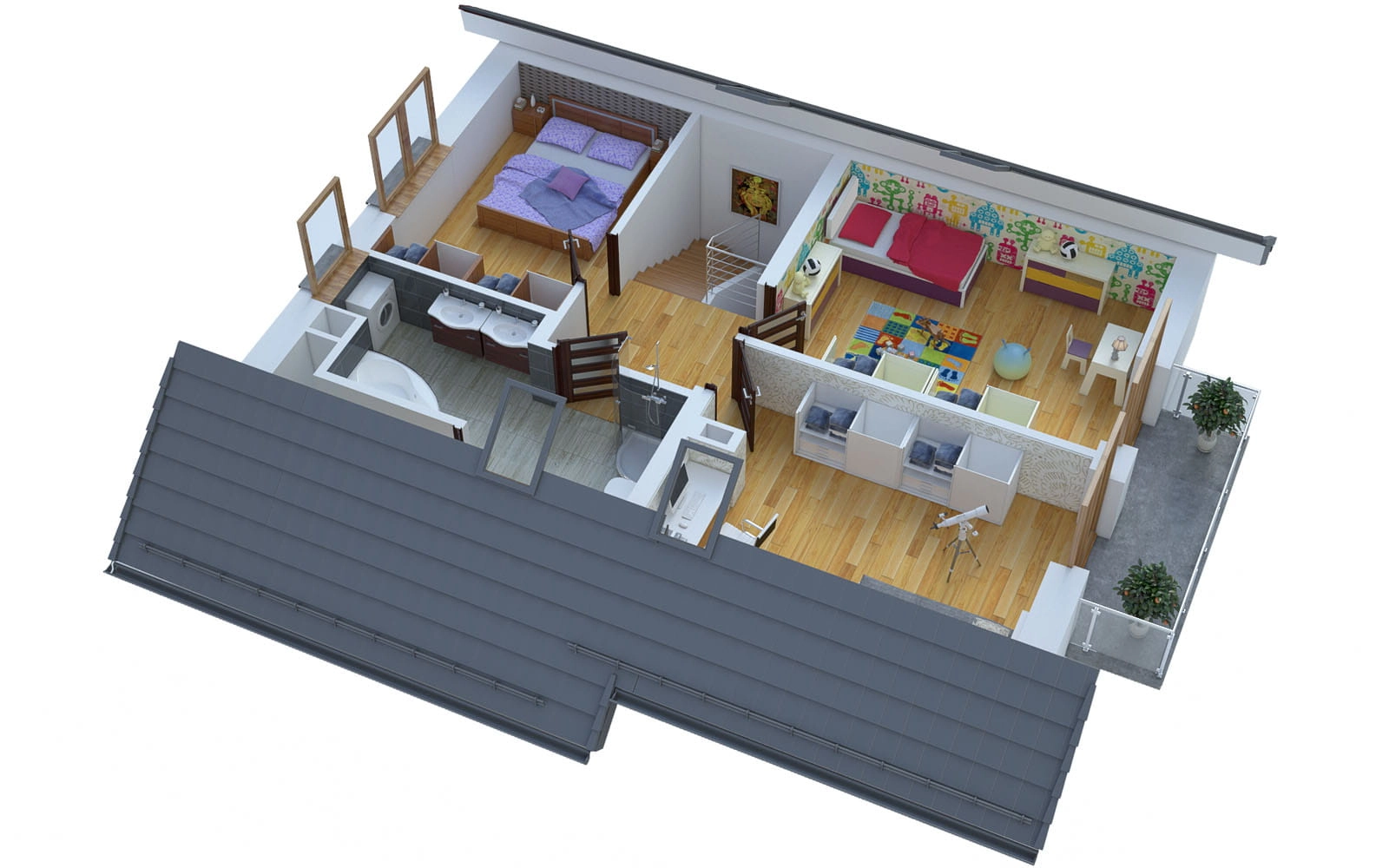

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

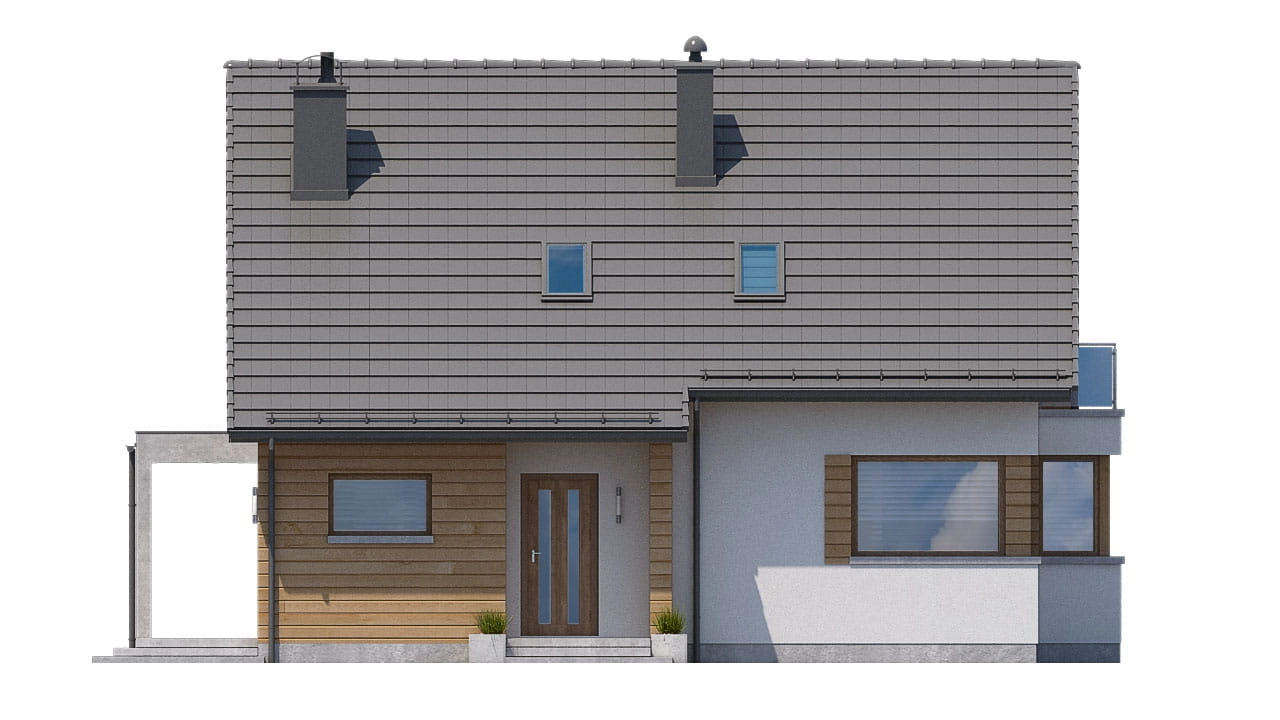

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

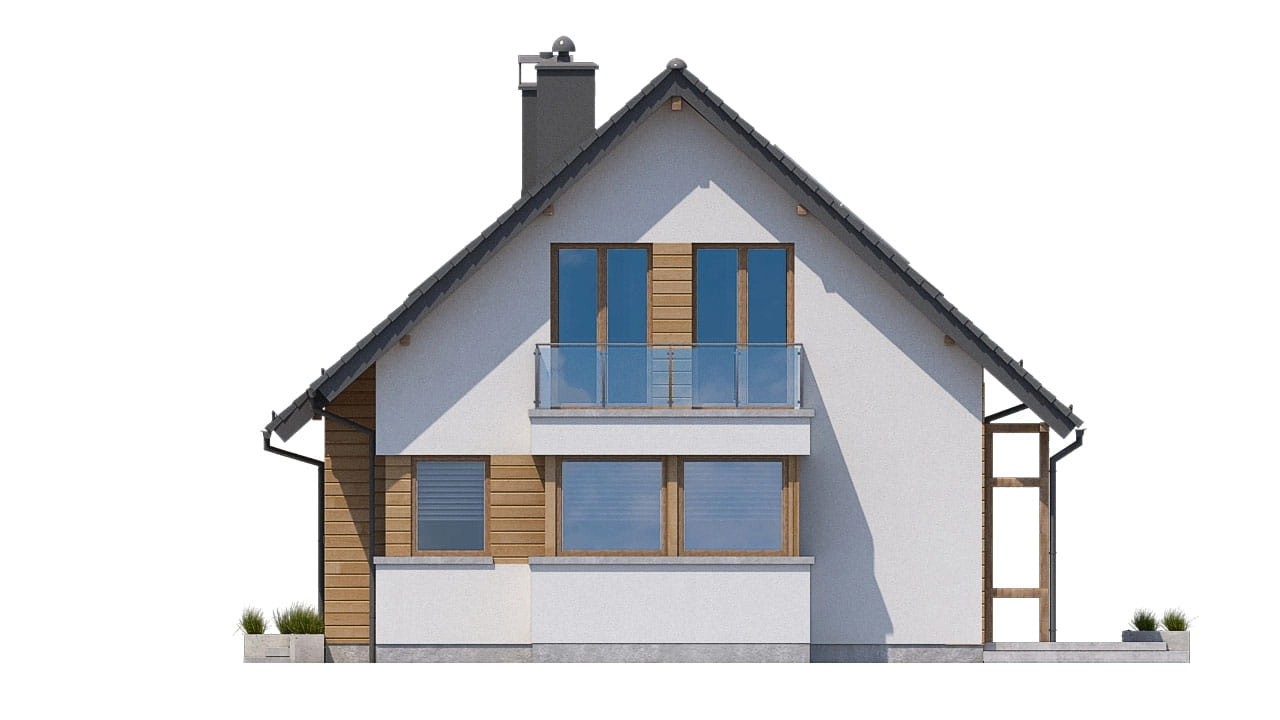

Przy ścianie szczytowej przewidziano przeszkolony wykusz powiększający pokój dzienny. W poziomie stropu nad parterem wykusz zwieńczono tarasem płaskim z balustradą.

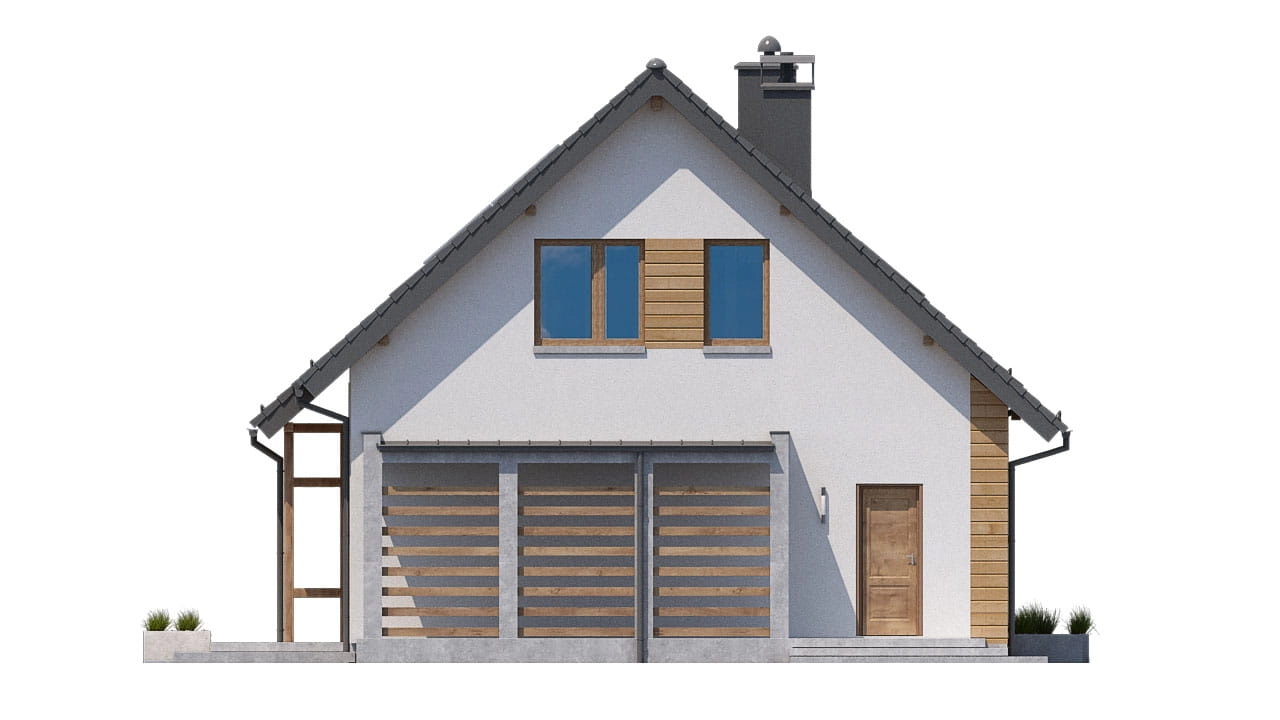

Od strony przeciwległej zaproponowano zadaszoną wiatę gospodarczą. Jej wykonanie nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Budynek może być realizowany także bez kominka w pokoju dziennym.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe albo murowane z bloczków betonowych. Więźba dachowa drewniana krokwiowo - płatwiowa. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
