Projekt BW-36 wariant 5 bez garażu (POMPA CIEPŁA +PV) - Pow. użytkowa 99,60m2

 BW-36 wariant 5 bez garażu (niskoemisyjny)

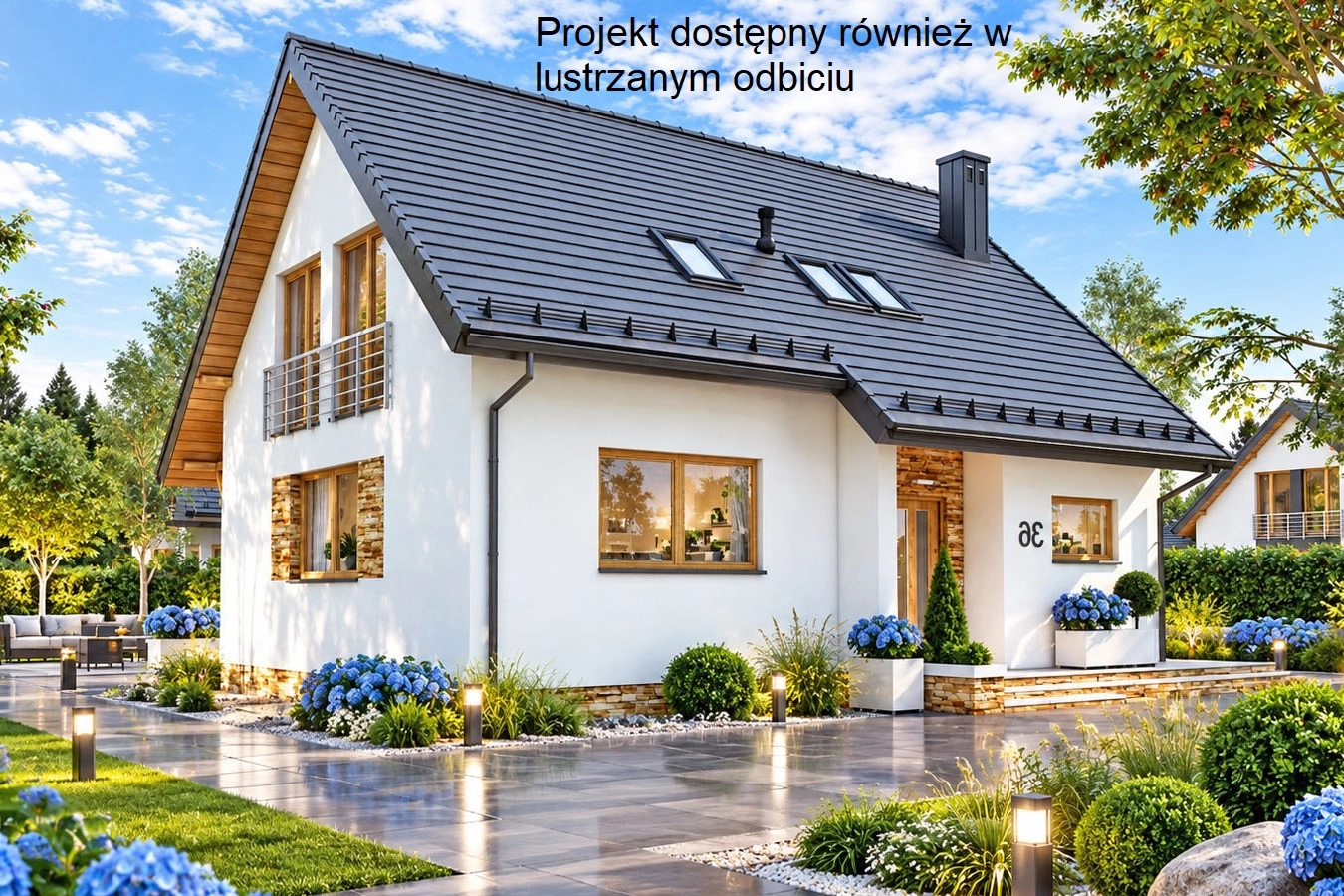

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 88,70m2 (bez zadaszonego tarasu)

Powierzchnia dachu  161,00m2 (+wiata 8,00m2)

Kubatura  538,90m3

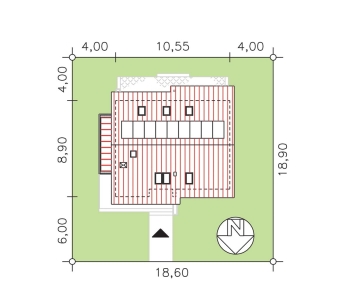

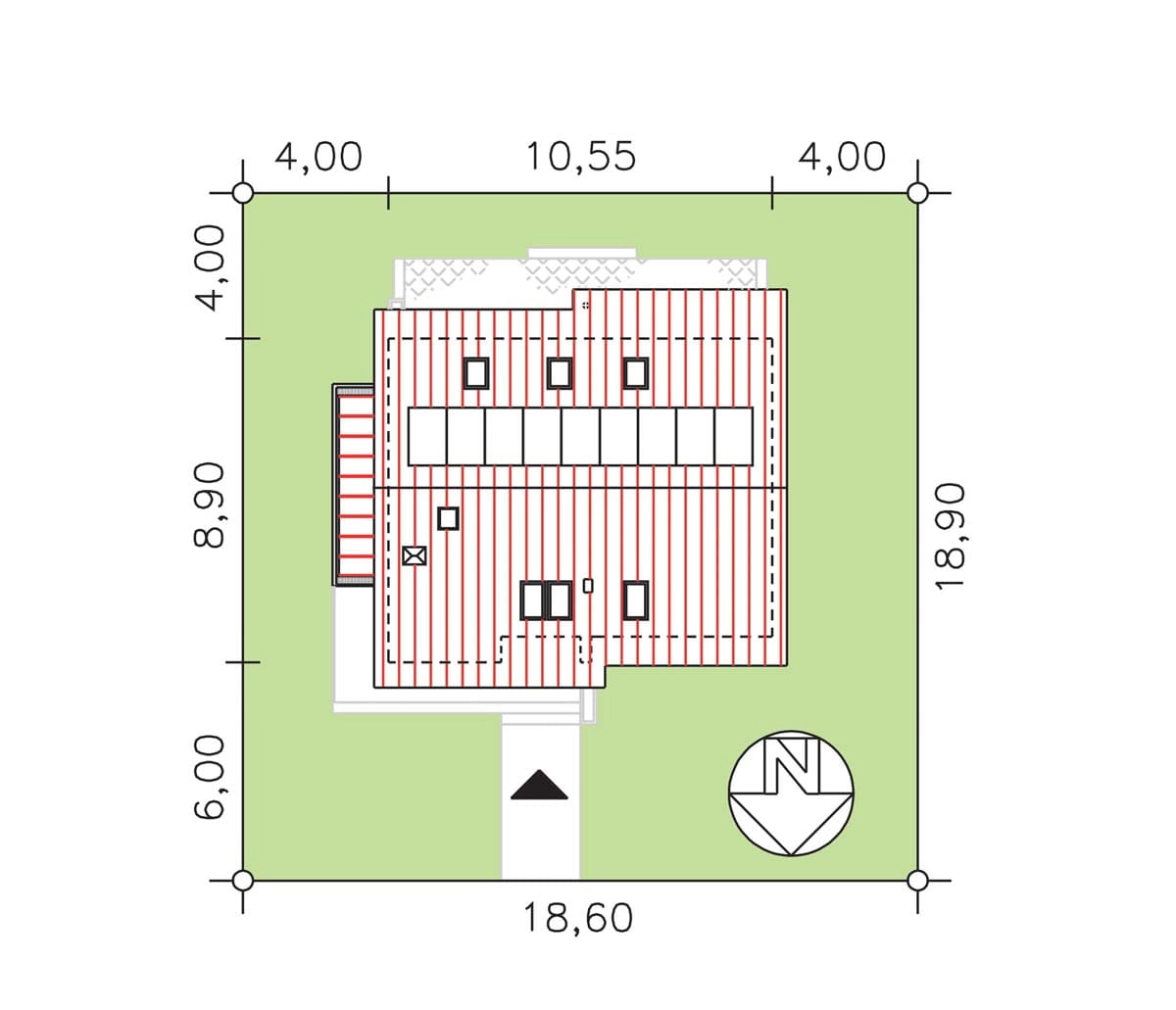

Minimalne wymiary działki 18,60 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

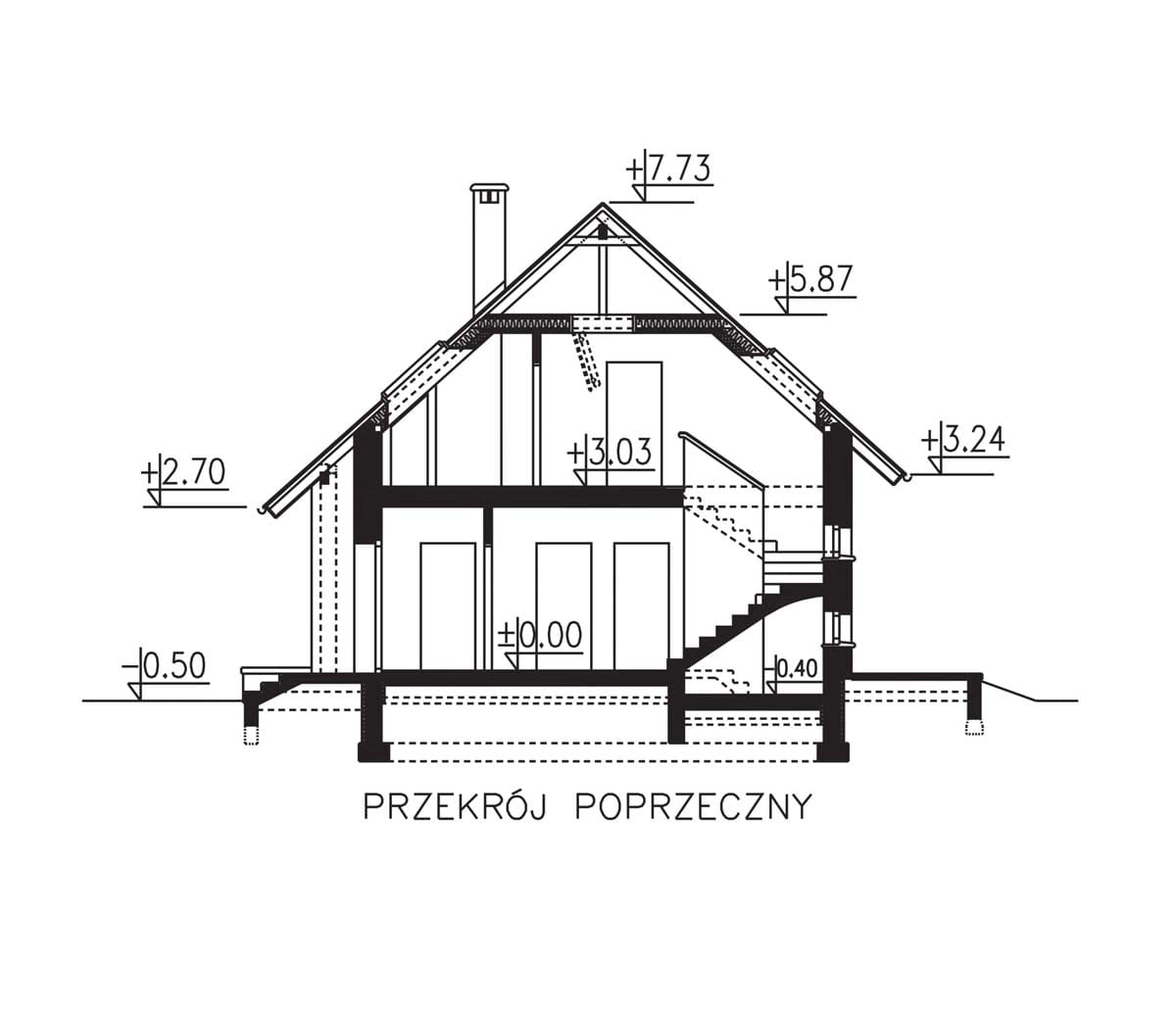

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie za pomocą pompy ciepła - TAK

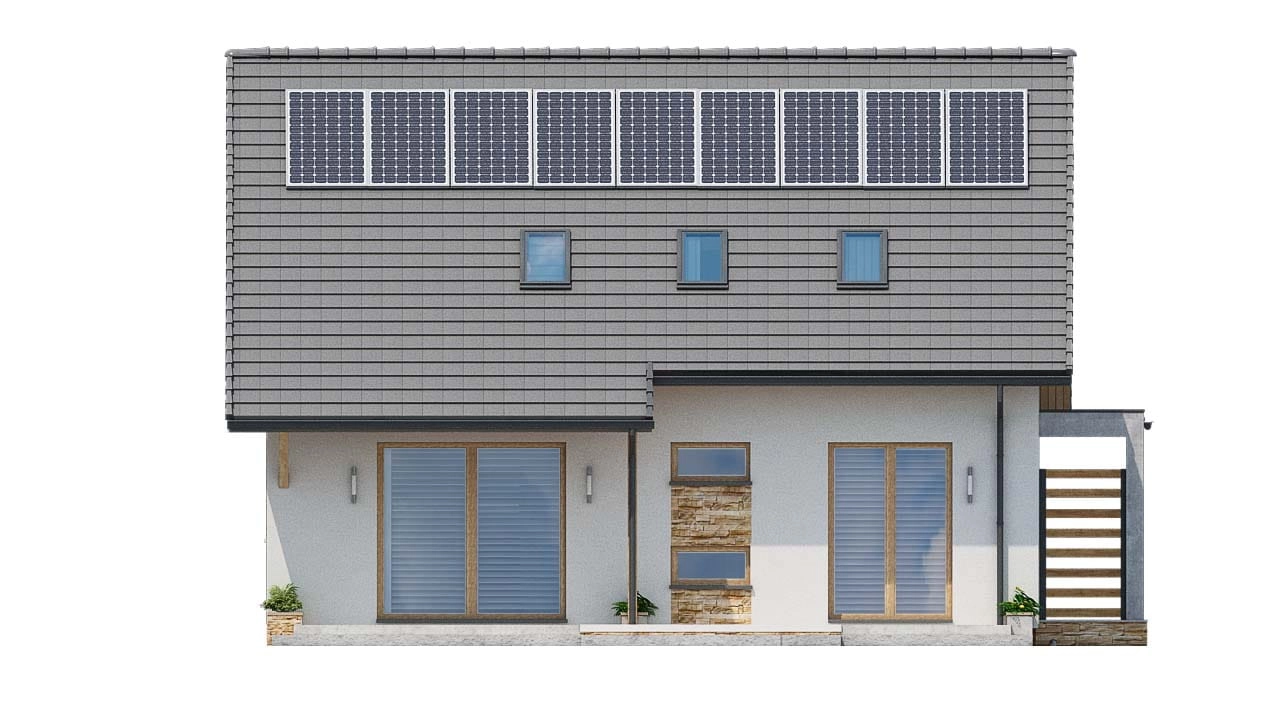

Instalacja fotowoltaiczna -    TAK

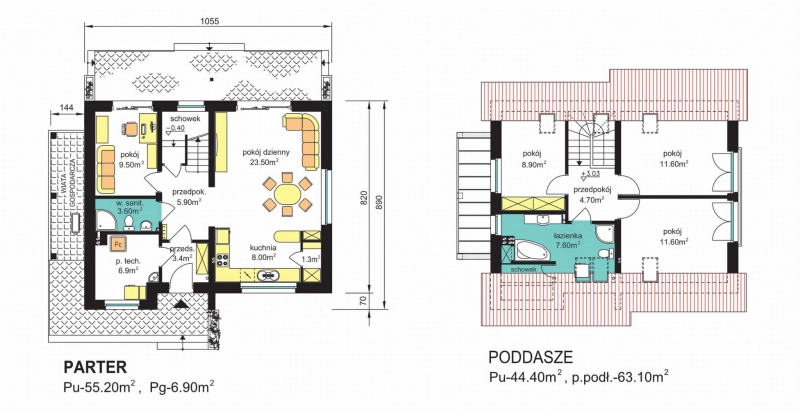

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym. Program użytkowy budynku:

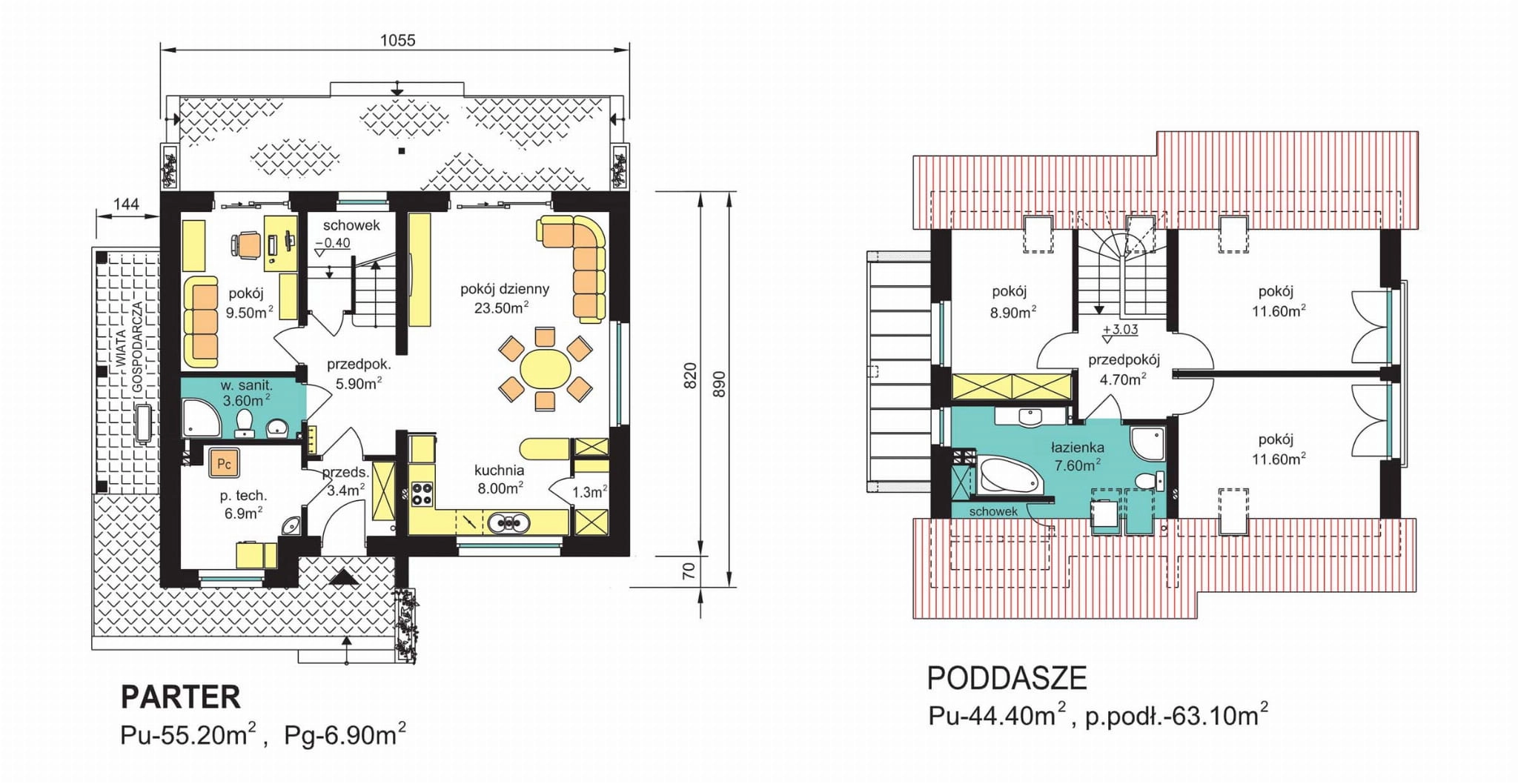

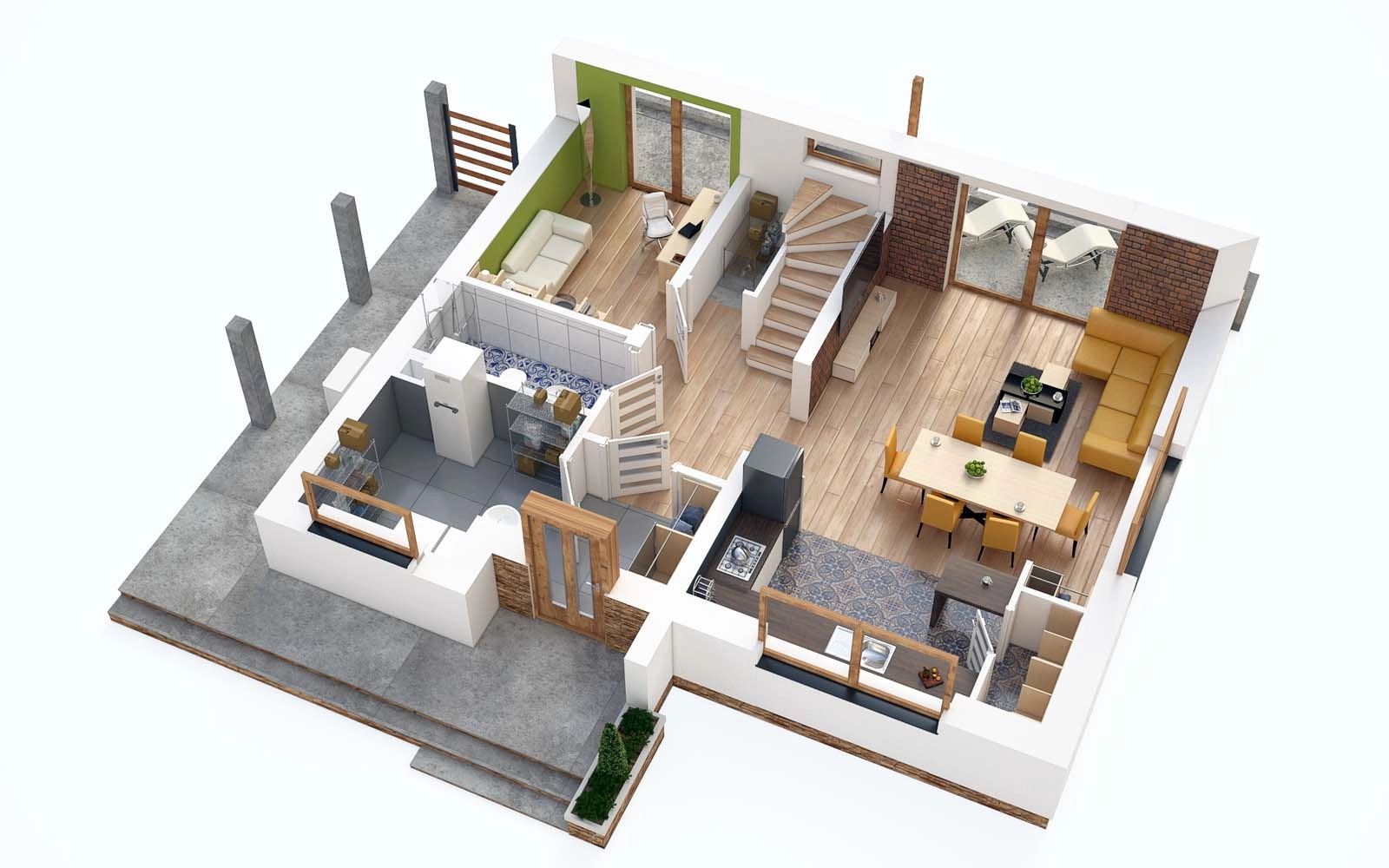

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pomieszczenie techniczne oraz zadaszony składzik (wiata gospodarcza).

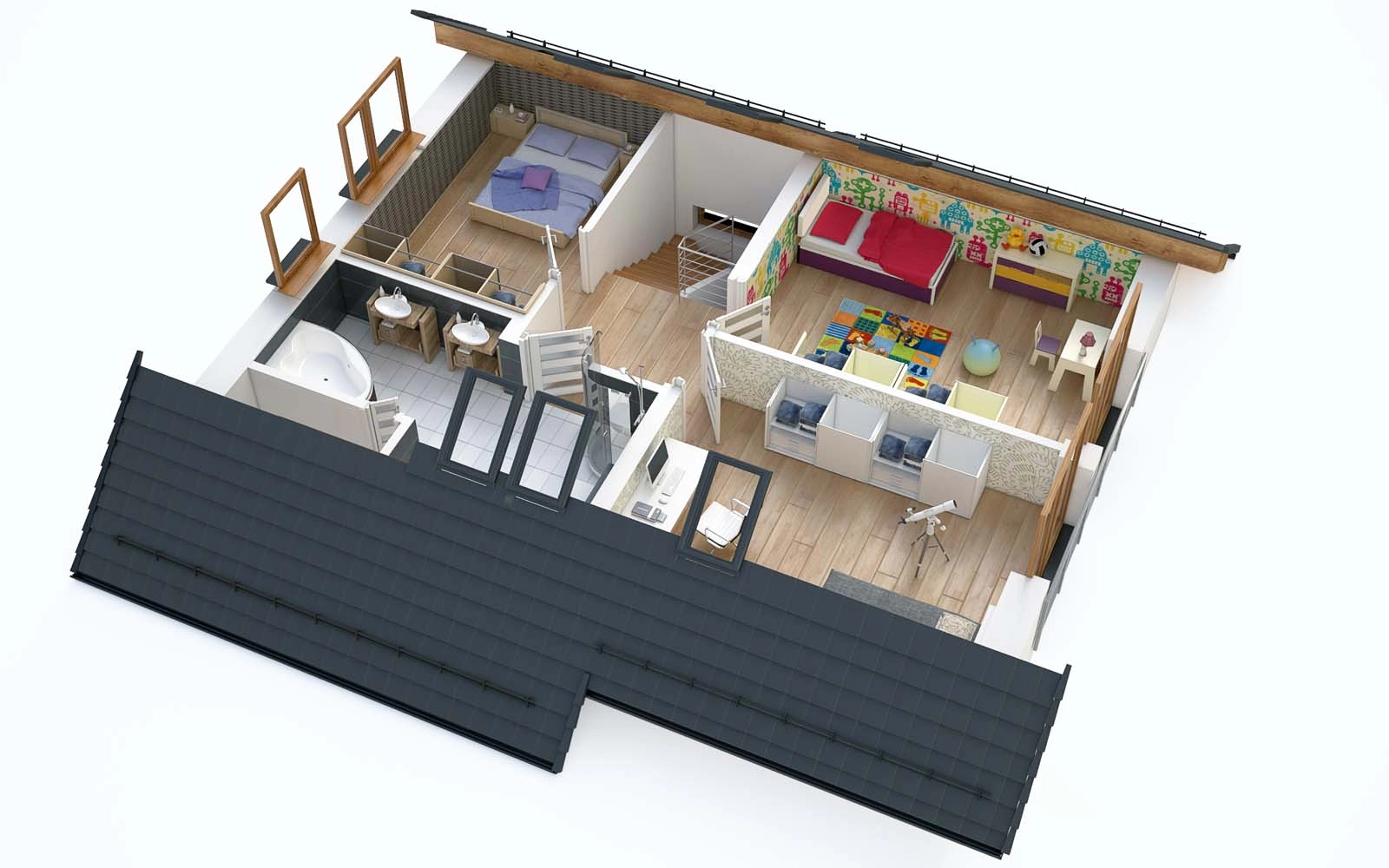

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

Przy ścianie szczytowej od strony pomieszczenia technicznego zaproponowano zadaszoną wiatę gospodarczą. Jej wykonanie nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano za pomocą pompy ciepła zainstalowanej w pomieszczeniu technicznym na parterze. Wentylacja budynku – grawitacyjna.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Więźba dachowa drewniana krokwiowo-płatwiowa. Pokrycie dachu - dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z pompą ciepła, fotowoltaiczną, wod.- kan, c.w, elektryczną, oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
