Projekt BW-36 wariant 18 bez garażu z zadaszonym tarasem

 BW-36 wariant 18 bez garażu z zadaszonym tarasem

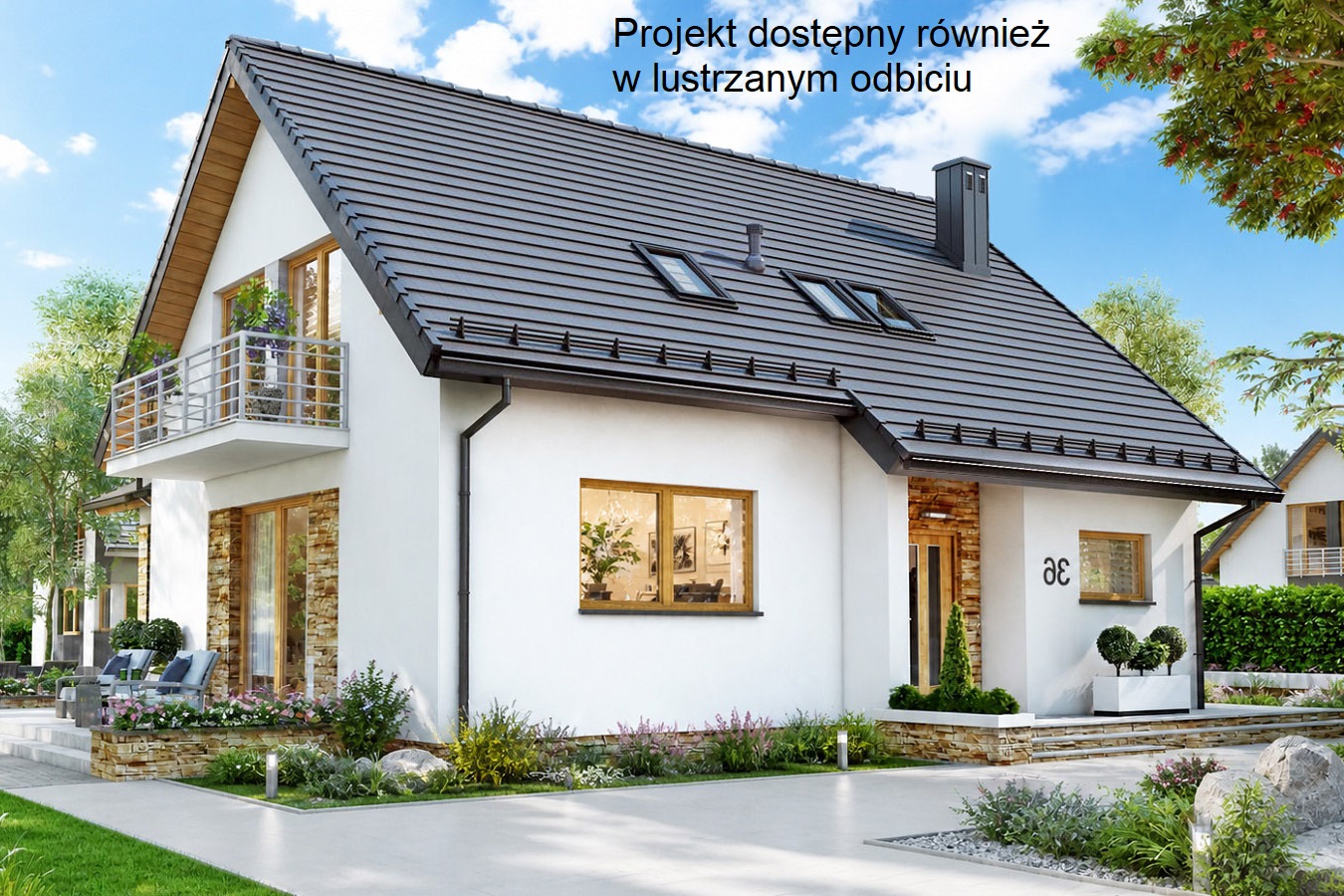

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 88,70m2 (bez zadaszonego tarasu)

Powierzchnia dachu  179,60m2 (+wiata 8,00m2)

Kubatura  538,90m3

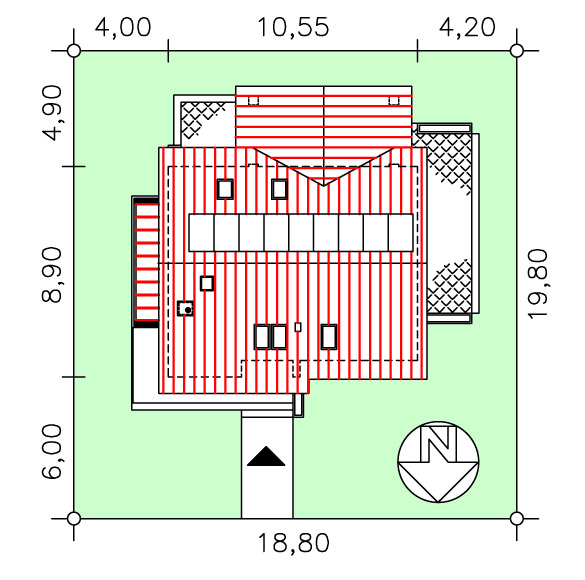

Minimalne wymiary działki 18,80 x 19,80m

Wysokość pomieszczeń 2,70, 2,54m

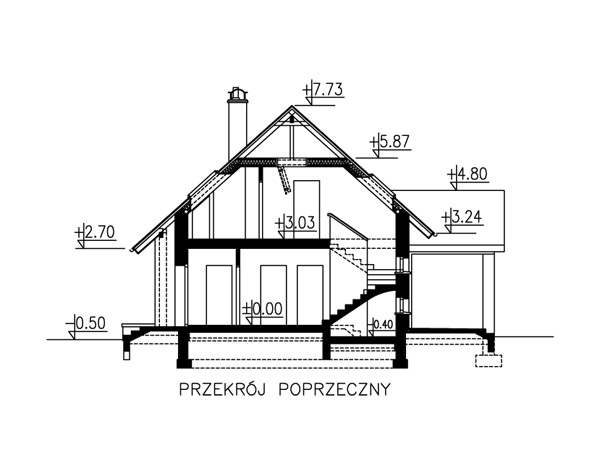

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie  gazowe  - TAK

Wariantowo ogrzewanie paliwem stałym - TAK

Możliwość zainstalowania pompy ciepła - TAK

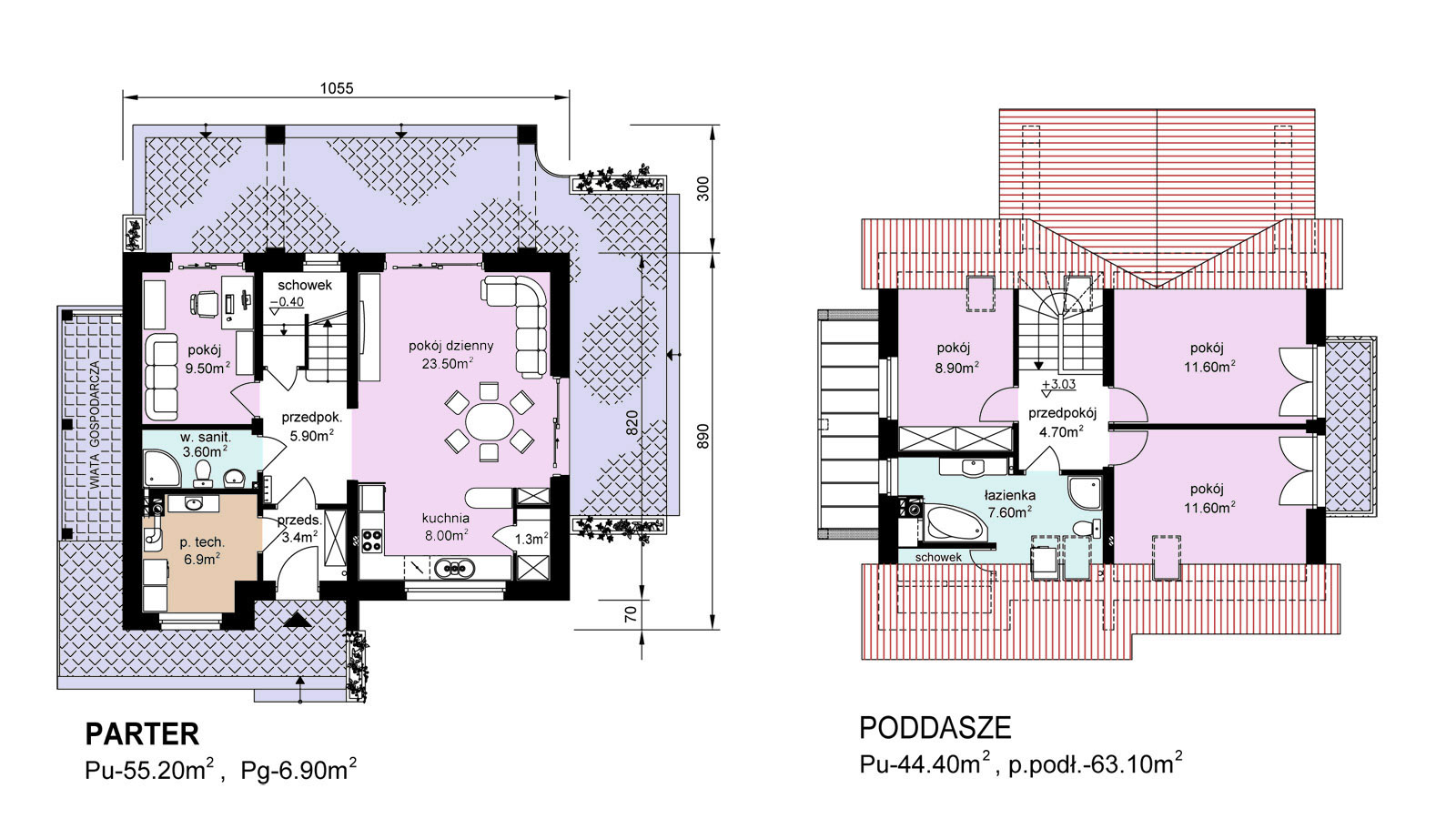

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym. Program użytkowy budynku:

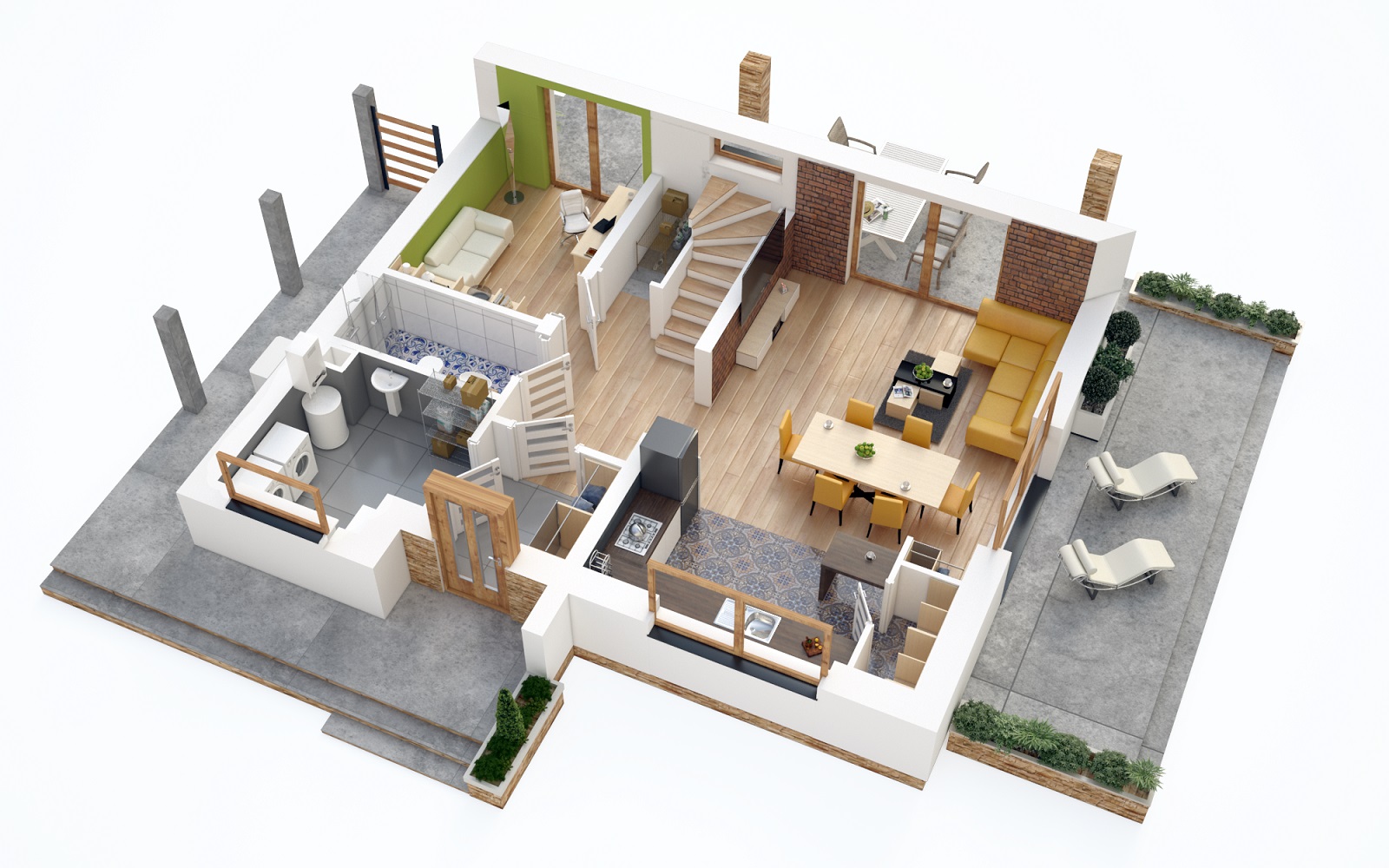

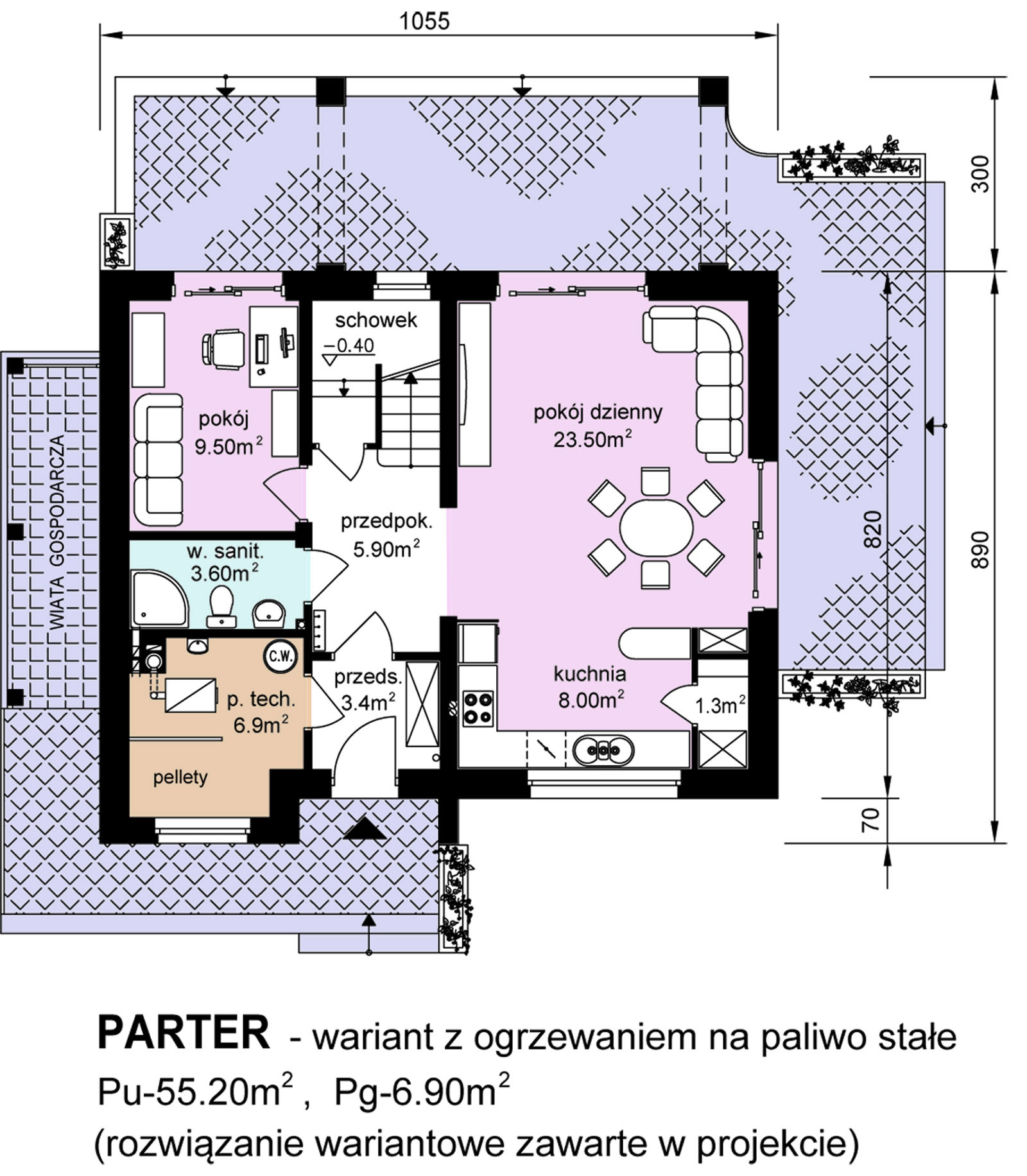

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pomieszczenie techniczne oraz zadaszony składzik (wiata gospodarcza).

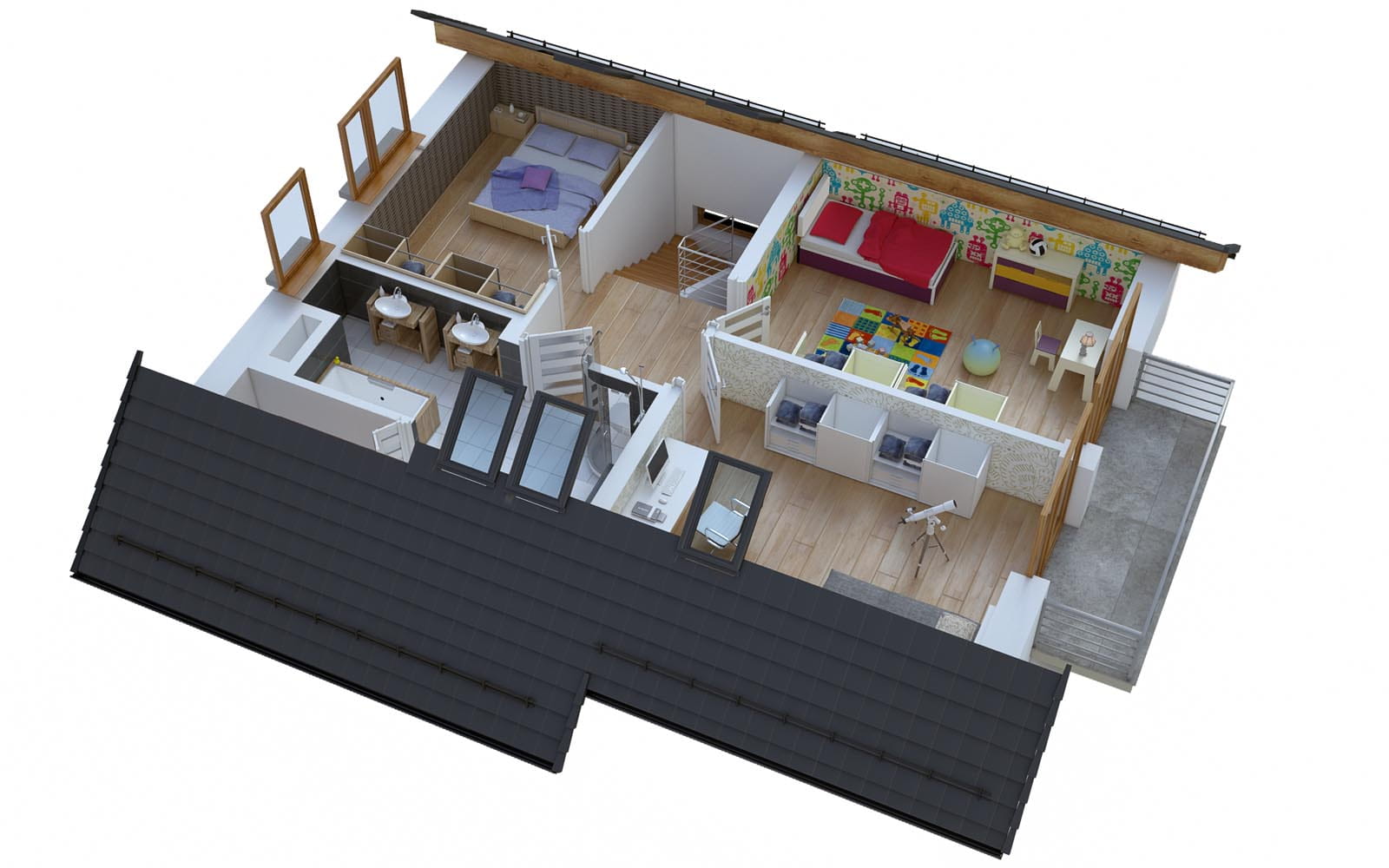

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

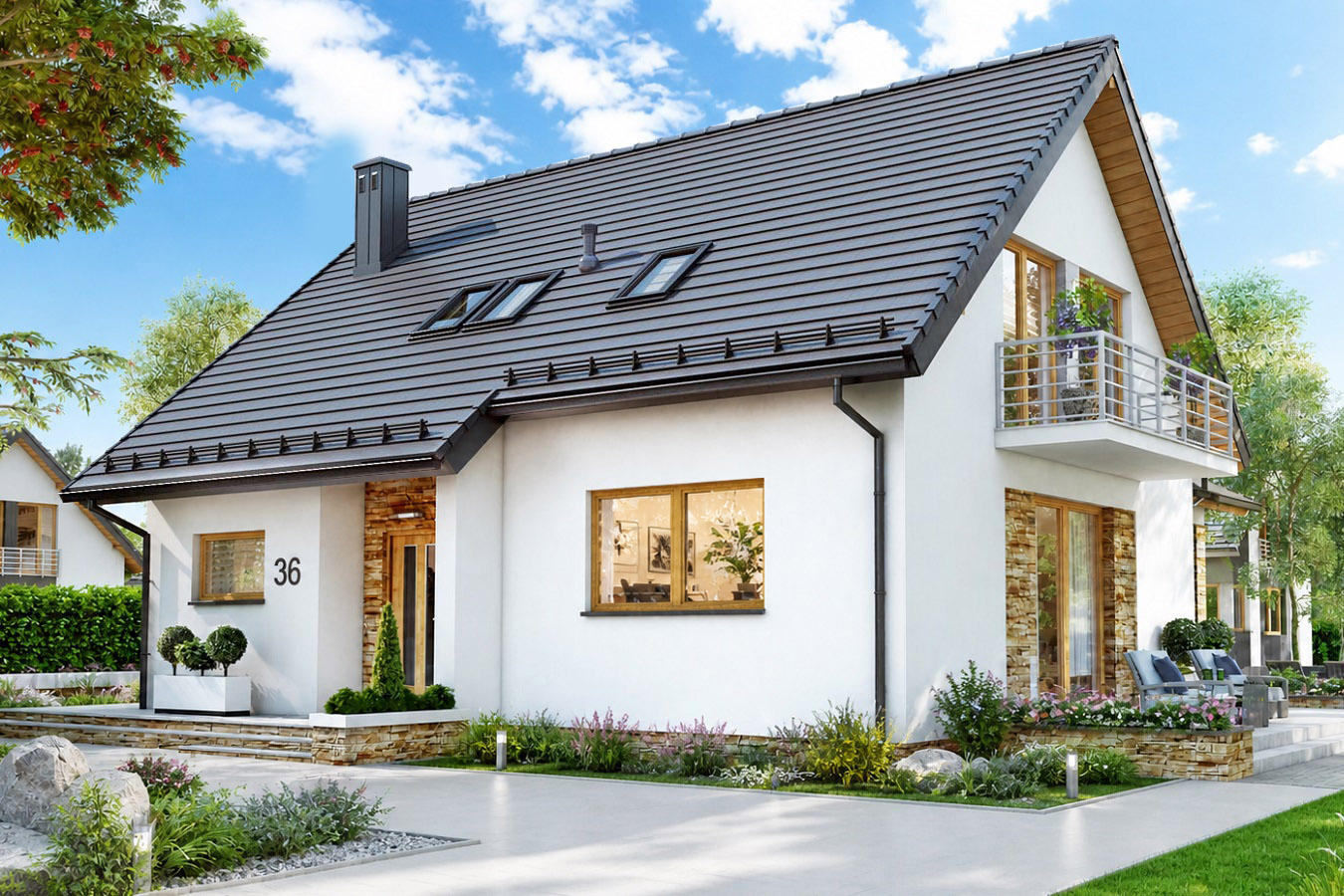

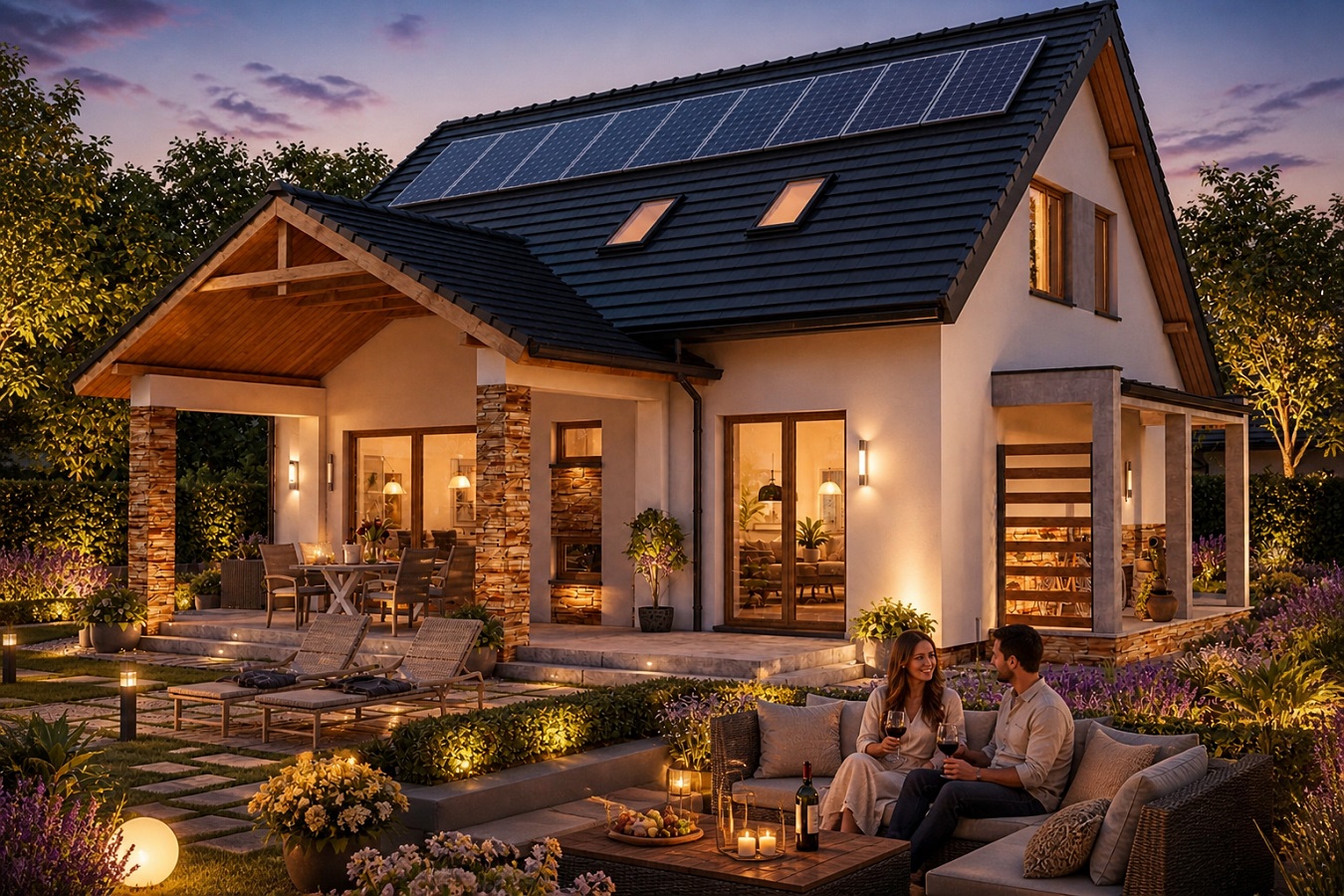

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. Taras ogrodowy przekryto dwuspadowym dachem podpartym słupami żelbetowymi. Przy ścianie szczytowej od strony pomieszczenia technicznego zaproponowano zadaszoną wiatę gospodarczą. Jej wykonanie nie jest konieczne, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano w dwóch wariantach. W rozwiązaniu podstawowym za pomocą własnego kotła gazowego. Wariantowo zaproponowano rozwiązanie z kotłem na paliwo stałe (pellety). W przypadku realizacji budynku z ogrzewanie gazowym w projekcie technicznym wskazano konieczność włączenia do projektu dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii. W budynku zaprojektowano wentylację grawitacyjną. Aneks do projektu zawiera alternatywne rozwiązanie wentylacji mechanicznej z rekuperacją i dołączany jest do dokumentacji bez dodatkowych opłat.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, fotowoltaiczną, solarną wod.- kan, c.w., gazową, elektryczną, oraz odgromową. Projekt zawiera również wariant ogrzewania z piecem na paliwo stałe.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
