Projekt domu BW-36 wariant 7

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 2 690,00 zł 2690.00
zawiera 23% VAT.
ilość szt.

Opis





BW-36 wariant 7

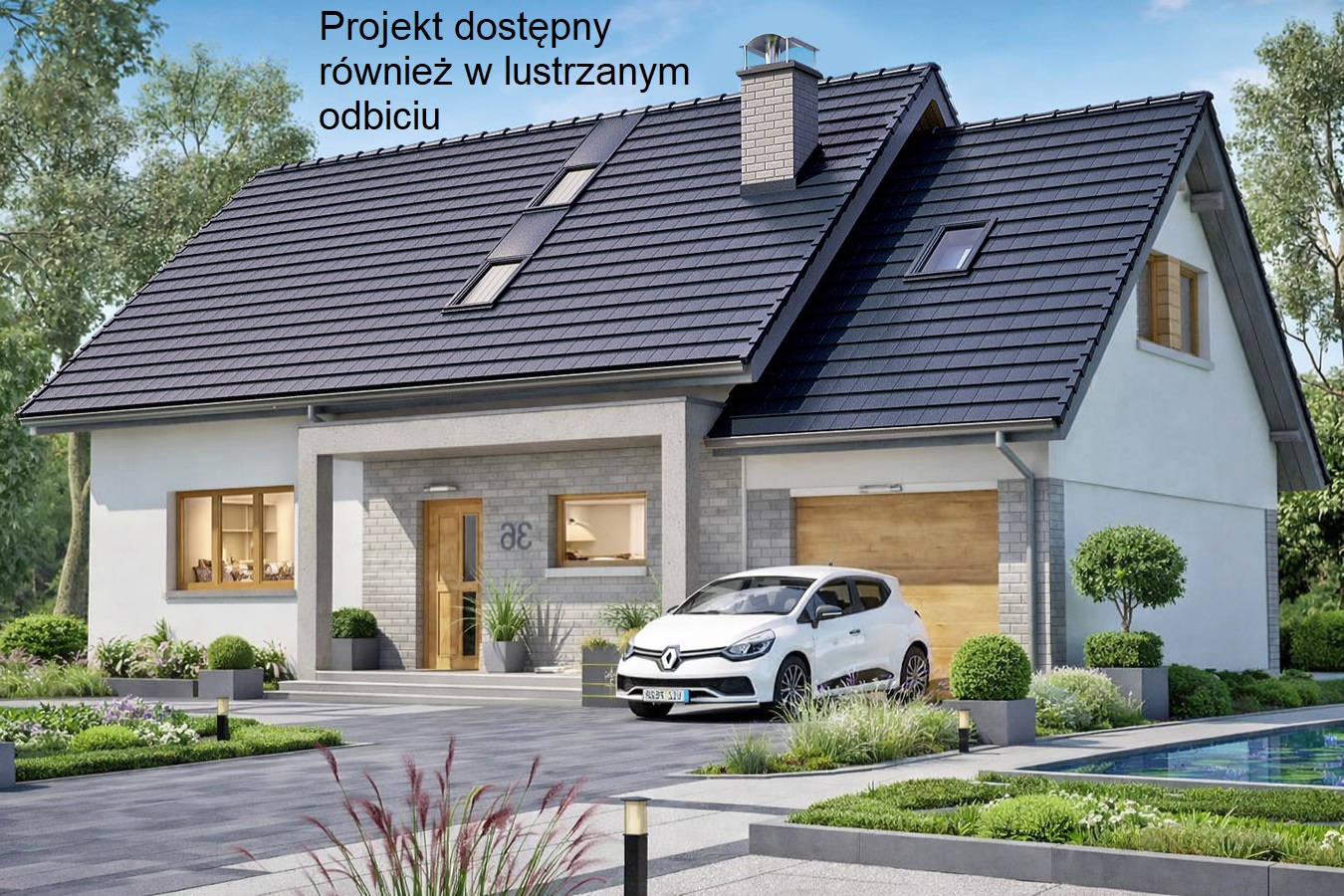

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,50m2

Powierzchnia zabudowy  121,70m2

Powierzchnia dachu  193,20m2 (w tym garaż 49,60m2)

Kubatura 680,00m3 (w tym garaż 153,90m2)

Minimalne wymiary działki  22,10 x 18,70m

j. w. bez garażu  18,60 x 18,70m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.

Program użytkowy budynku:

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

-   poddasze - 2 sypialnie, garderoba, łazienka i strych nad garażem, wariantowo 3 sypialnie, łazienka, suszarnia i stryszek.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

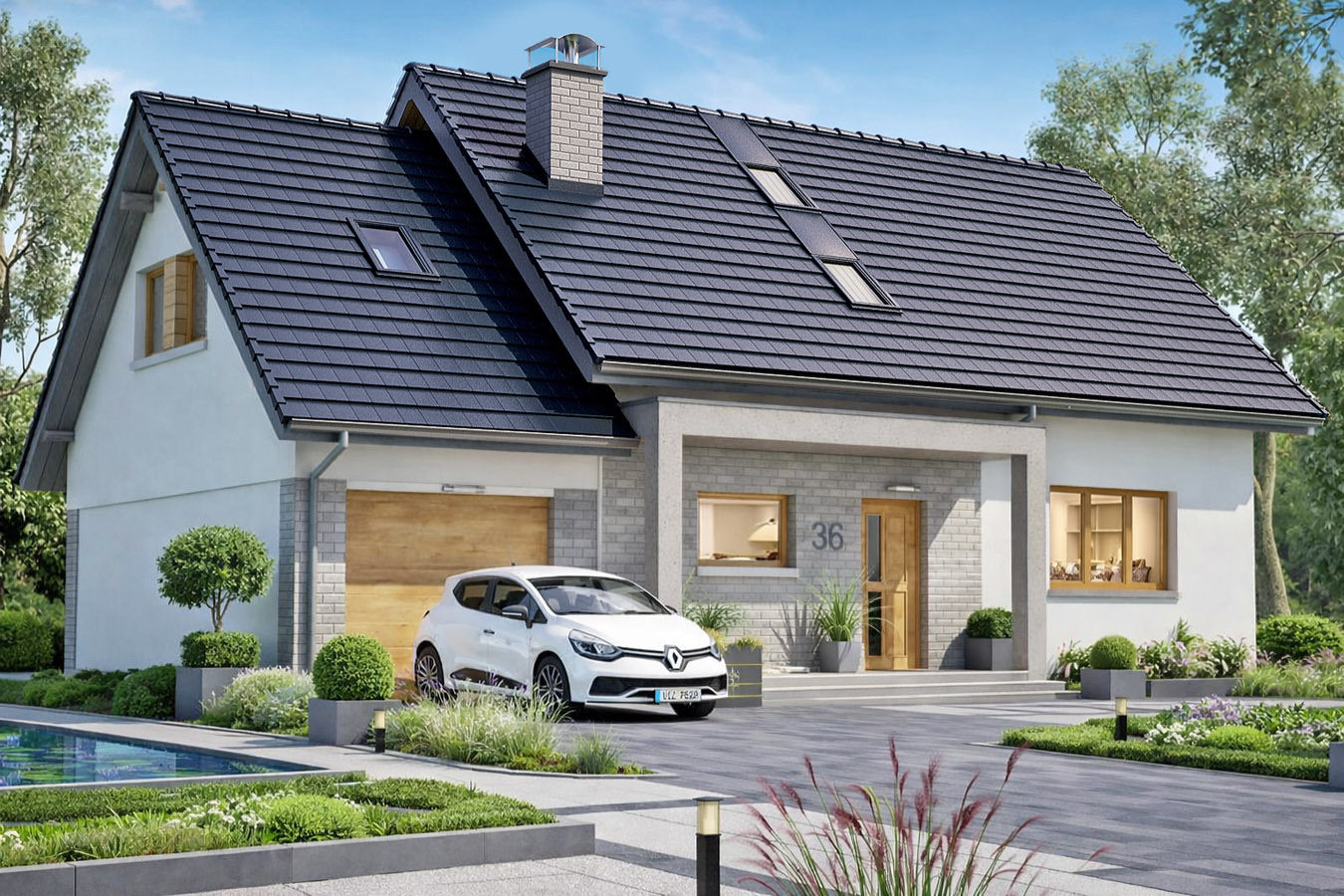

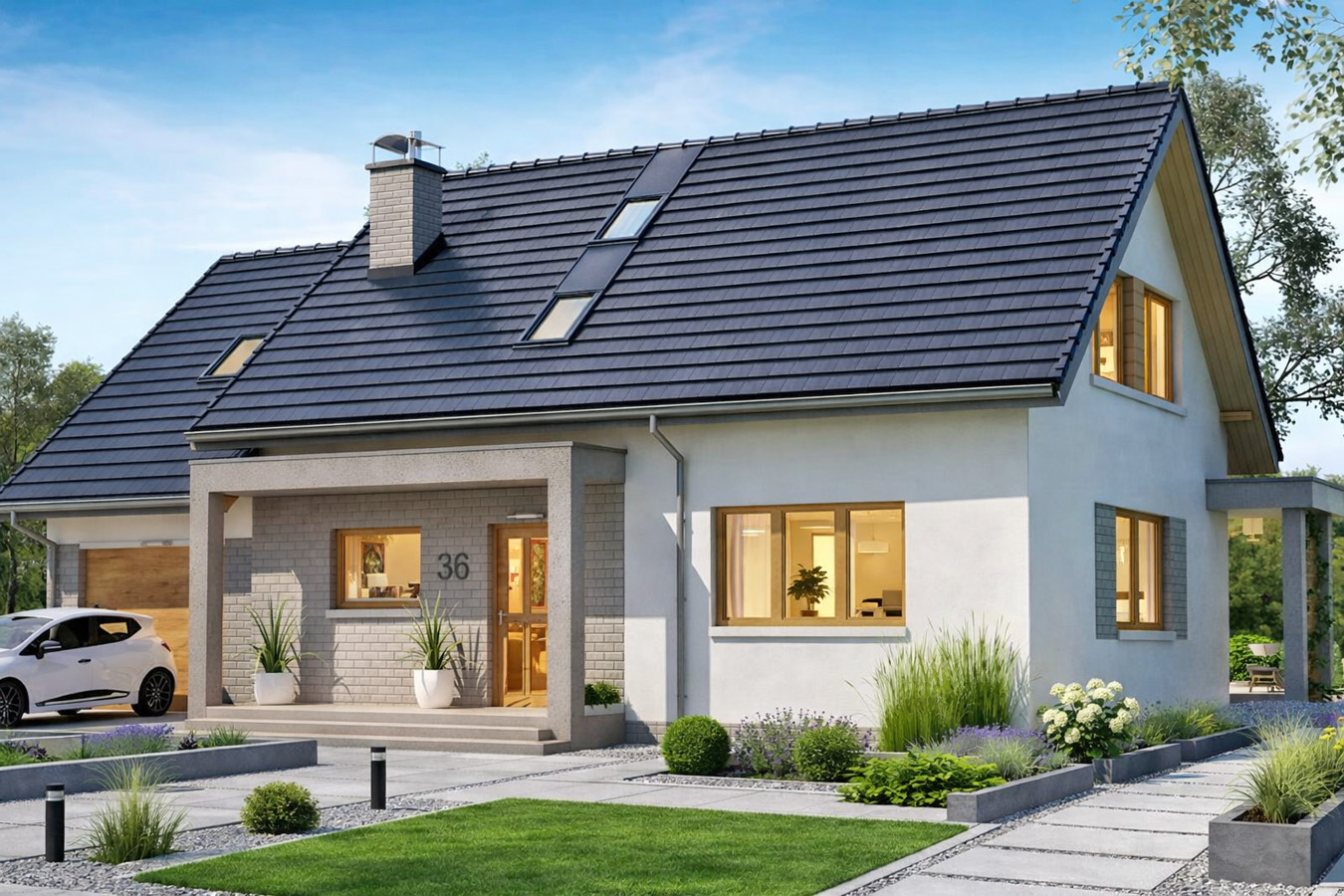

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Strefa wejściowa od strony frontowej oraz taras w części tylnej budynku częściowo przekryte płaską płytą żelbetową.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składzikiem na parterze, a w poziomie poddasza ze strychem. Możliwe jest zaadaptowanie strychu nad garażem na funkcje mieszkalne z uwzględnieniem docieplenia połaci dachowych jak w budynku głównym oraz wprowadzenia ogrzewania. W wariancie funkcji poddasza pokazano także możliwość wydzielenia suszarni ze strychu nad garażem dostępnej z łazienki.

Budynek może być realizowany tak z garażem jak i bez garażu poprzez wykreślenie segmentu garażowego z projektu na etapie adaptacji do terenu.

W projekcie przyjęto jako podstawowe ogrzewanie z własnej kotłowni na paliwo stałe (pellety). Zaprojektowano również wariantowe ogrzewanie kotłem gazowym ze wspomaganiem przygotowania c.w.u instalacją solarną. Wariant z ogrzewaniem gazowym zakłada także włączenie do współpracy wspomagającego ogrzewania kominkowego (dostosowanie instalacji grzewczej w ramach adaptacji projektu do terenu).

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Więźba dachowa drewniana krokwiowo – płatwiowa. Pokrycie dachu - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe (ekogroszek, drewno itp.) lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także od 2021r.
