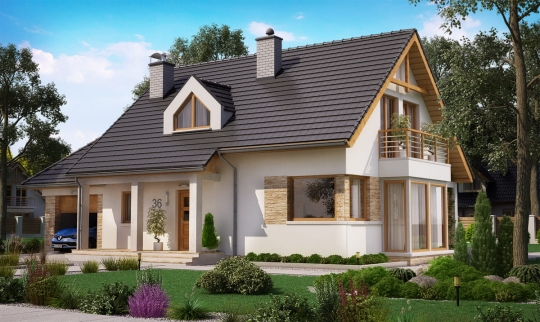

Projekt domu BW-36 wariant 8

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 2 990,00 zł 2990.00
zawiera 23% VAT.
ilość szt.

towar niedostępny

Opis





BW-36 wariant 8

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 104,40m2

Powierzchnia zabudowy  131,30m2

Powierzchnia dachu  210,30m2 (w tym garaż 52,70m2)

Kubatura 669,20m3 (w tym garaż 127,50m2)

Minimalne wymiary działki  22,20 x 18,20m

j. w. bez garażu  19,65 x 18,20m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku ze stryszkiem i suszarnią dostępnymi z poziomu poddasza. Program użytkowy budynku:

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

-   poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Dach nad garażem trójspadowy o nachyleniu połaci jak na budynku głównym.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. Budynek może być realizowany z garażem lub bez garażu poprzez wykreślenie segmentu garażowego z projektu na etapie adaptacji do terenu.

W projekcie przyjęto jako podstawowe ogrzewanie z własnego kotła na paliwo stałe (pellety). Przewidziano także możliwość alternatywnego ogrzewania gazowego. Wariant z kotłem gazowym zakłada włączenie do współpracy wspomagającego ogrzewania kominkowego (dostosowanie instalacji grzewczej w ramach adaptacji projektu do terenu). W obu wariantach ogrzewania zaprojektowano instalację solarną wspomagającą przygotowanie c.w.u.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Więźba dachowa drewniana krokwiowo – płatwiowa. Pokrycie dachu - dachówka ceramiczna lub cementowa albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także od 2021r.
