Projekt BW-36 wariant 18 z tarasem nad garażem

 BW-36 wariant 18 z tarasem nad garażem

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 114,70m2

Powierzchnia dachu  161,00m

Kubatura  623,40m3 (w tym garaż 84,50m3)

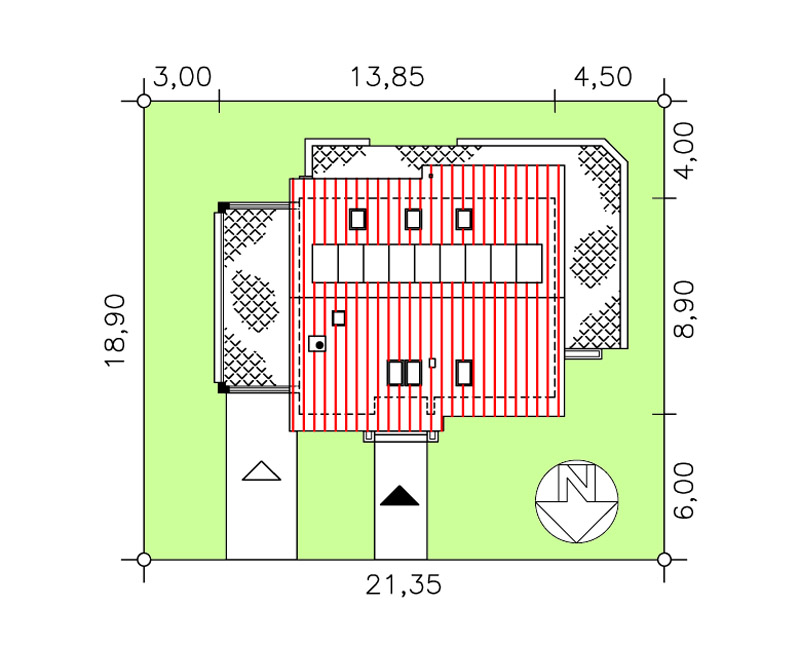

Minimalne wymiary działki 21,35 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie  gazowe  - TAK

Wariantowo ogrzewanie paliwem stałym - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

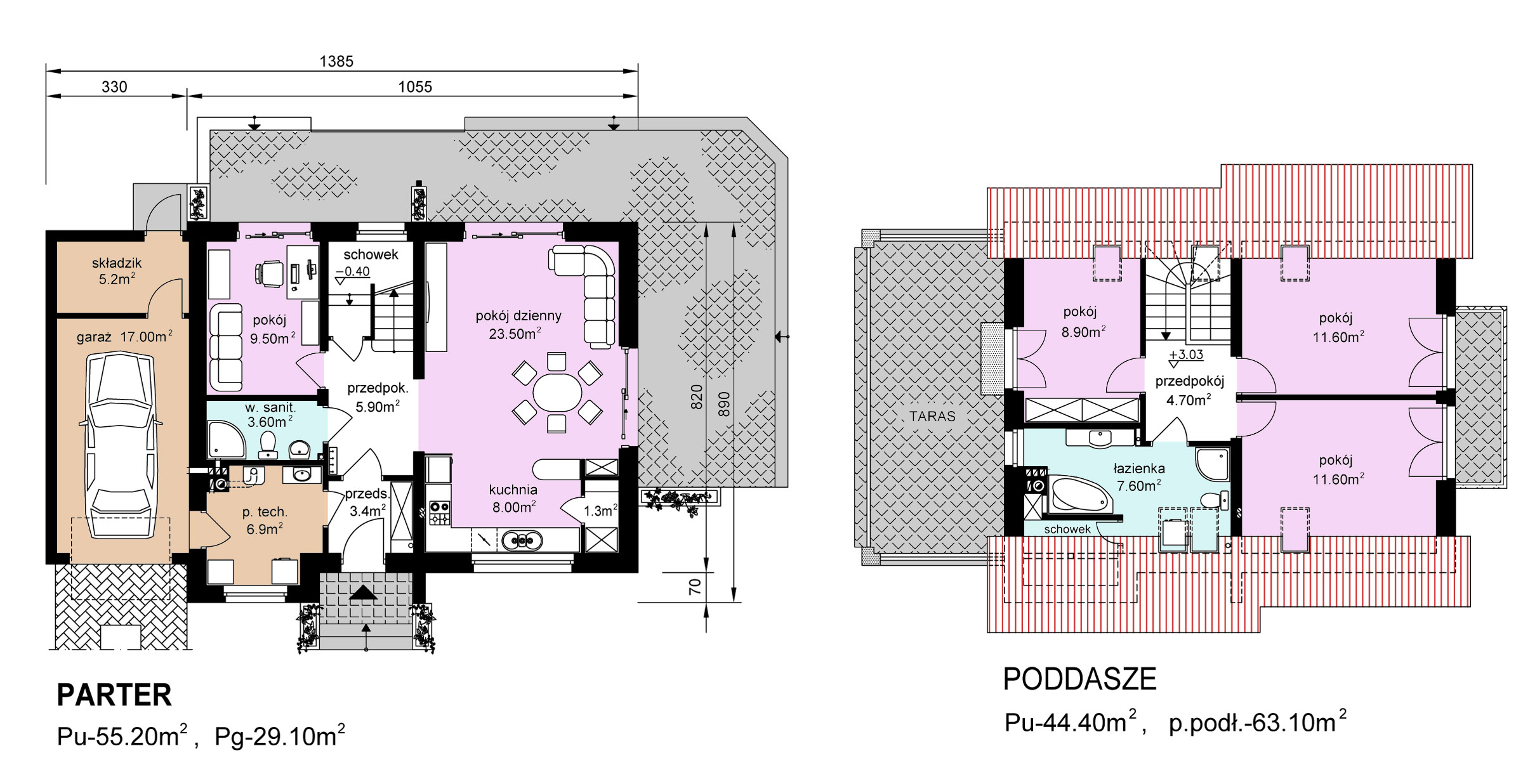

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym oraz garażem dobudowanym do ściany bocznej budynku. Program użytkowy budynku:

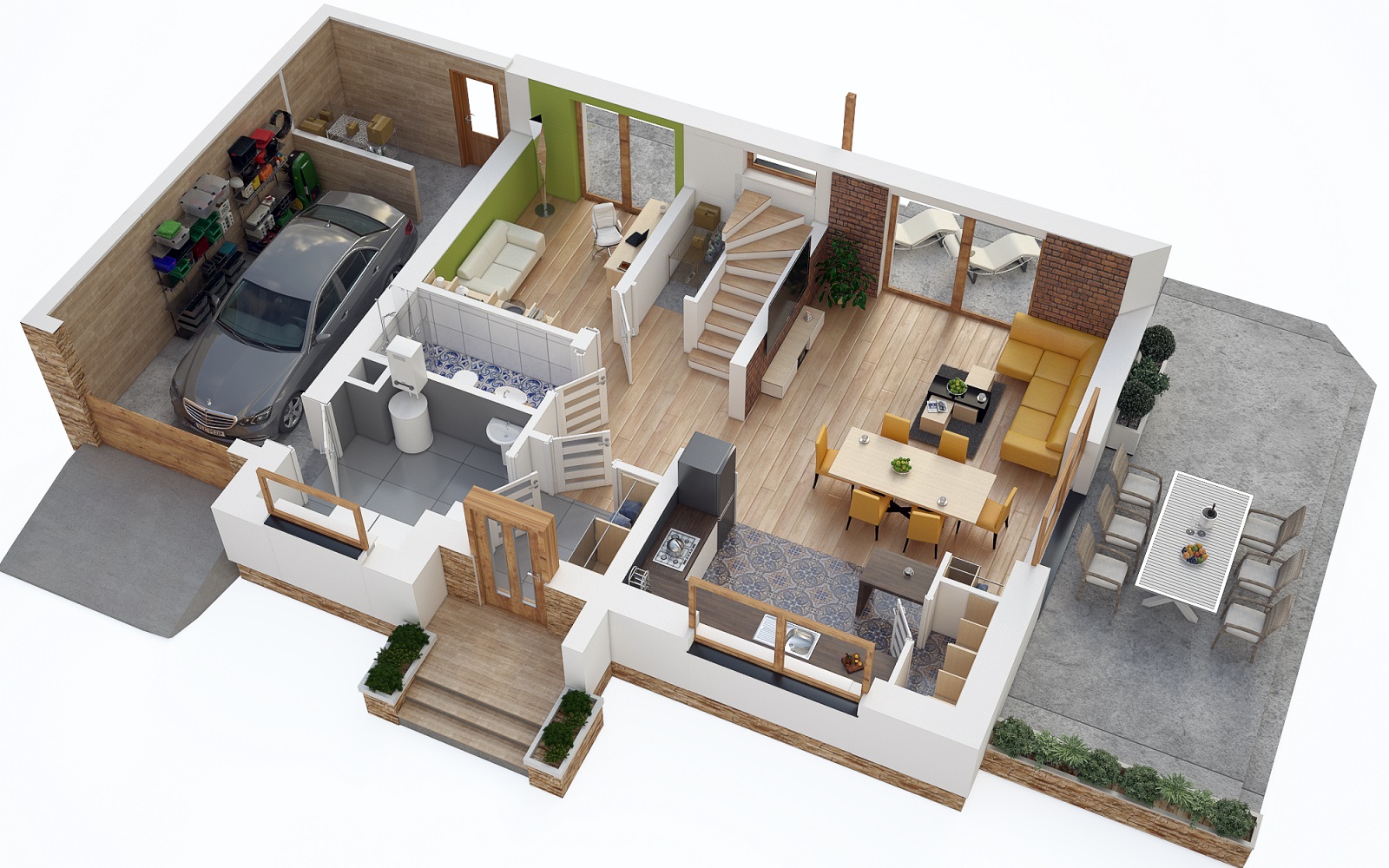

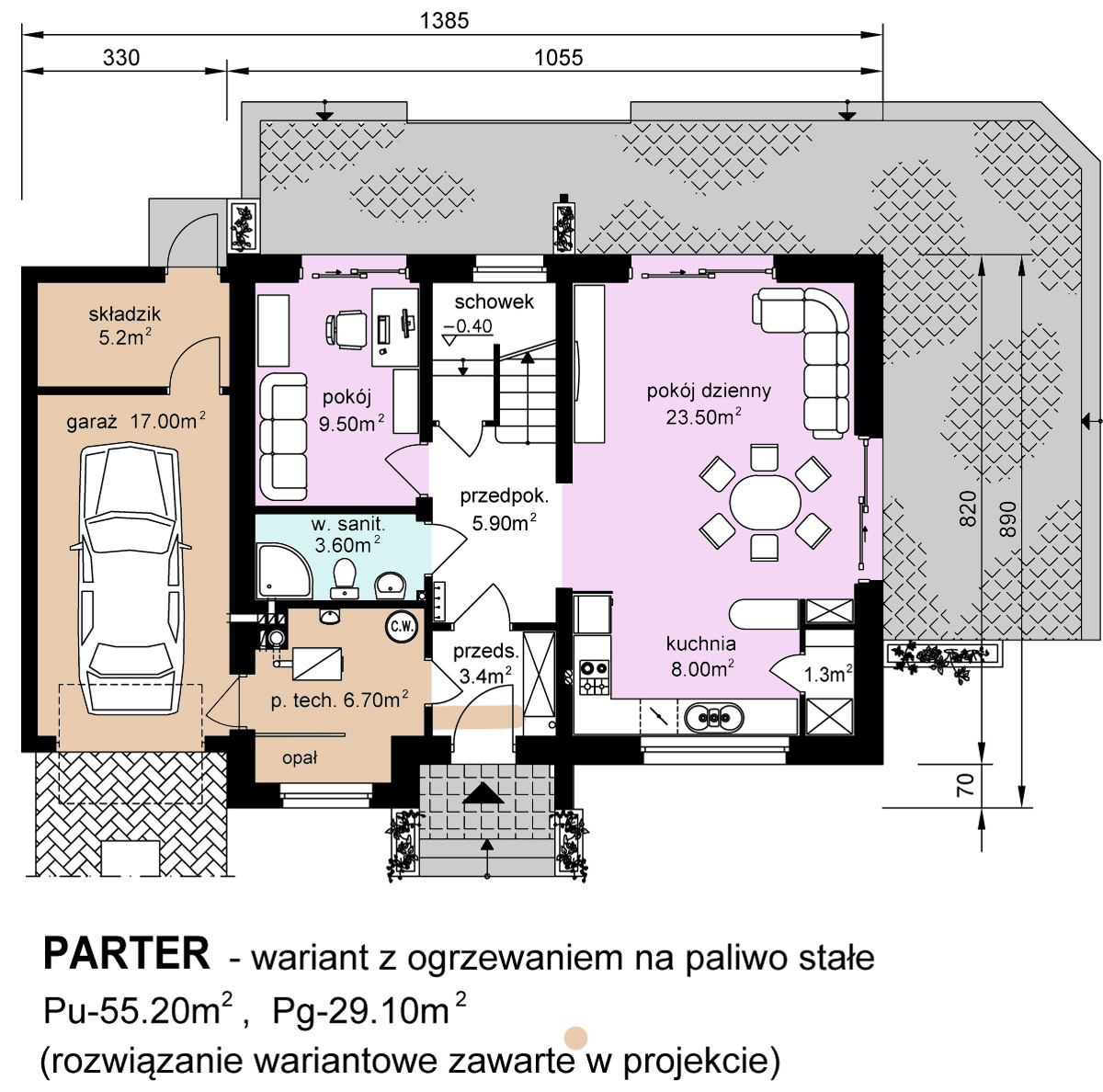

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pomieszczenie techniczne oraz garaż dobudowany ze składzikiem.

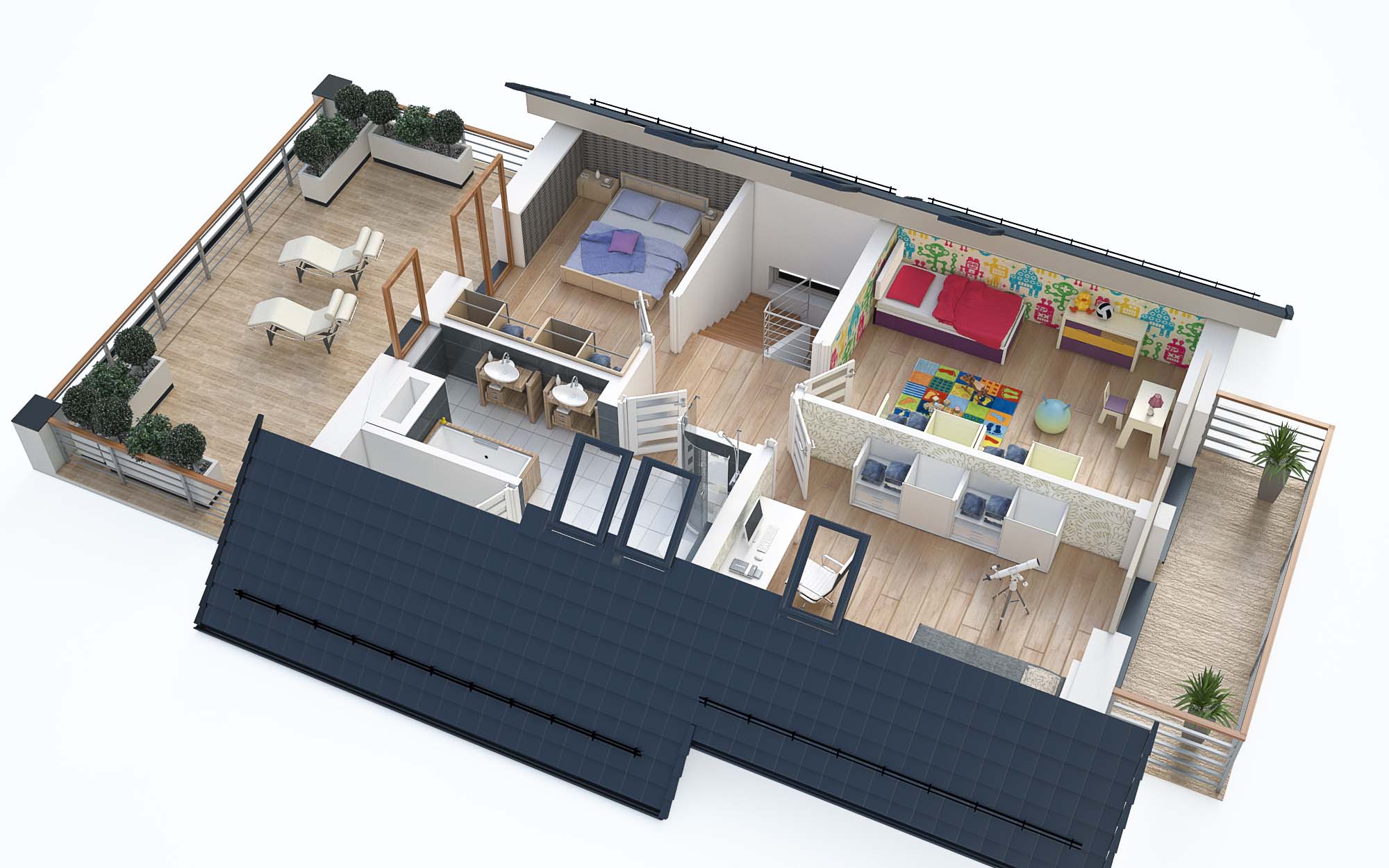

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

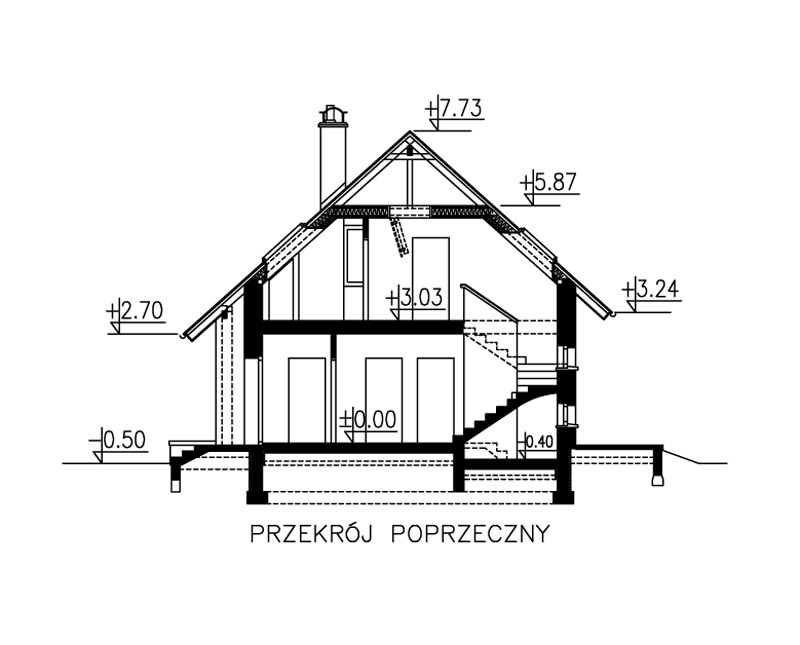

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

Projekt uwzględnia garaż dobudowany przekryty płaskim stropodachem żelbetowym z tarasem dostępnym z poziomu poddasza.  Dopuszcza się rezygnację z wykorzystania stropodachu jako tarasu poprzez odstąpienie od wykonania balustrad i wierzchnich warstw tarasowych. Budynek może być realizowany także bez garażu poprzez wykreślenie go z projektu na etapie adaptacji do warunków miejscowych.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano w dwóch wariantach. W rozwiązaniu podstawowym za pomocą własnego kotła gazowego. Wariantowo zaproponowano rozwiązanie z kotłem na paliwo stałe (pellety). W budynku zaprojektowano wentylację grawitacyjną. Aneks do projektu zawiera alternatywne rozwiązanie wentylacji mechanicznej z rekuperacją i dołączany jest do dokumentacji bez dodatkowych opłat.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, fotowoltaiczną, solarną wod.- kan, c.w., gazową, elektryczną, oraz odgromową. Projekt zawiera również wariant ogrzewania z piecem na paliwo stałe.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
