Projekt domu BW-27 wariant 1 - Pow. użytkowa 130,40m2

BW-27 wariant 1

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 130,40

Powierzchnia zabudowy 108,70m2

Powierzchnia dachu  189,80m2

Kubatura  679,10m3

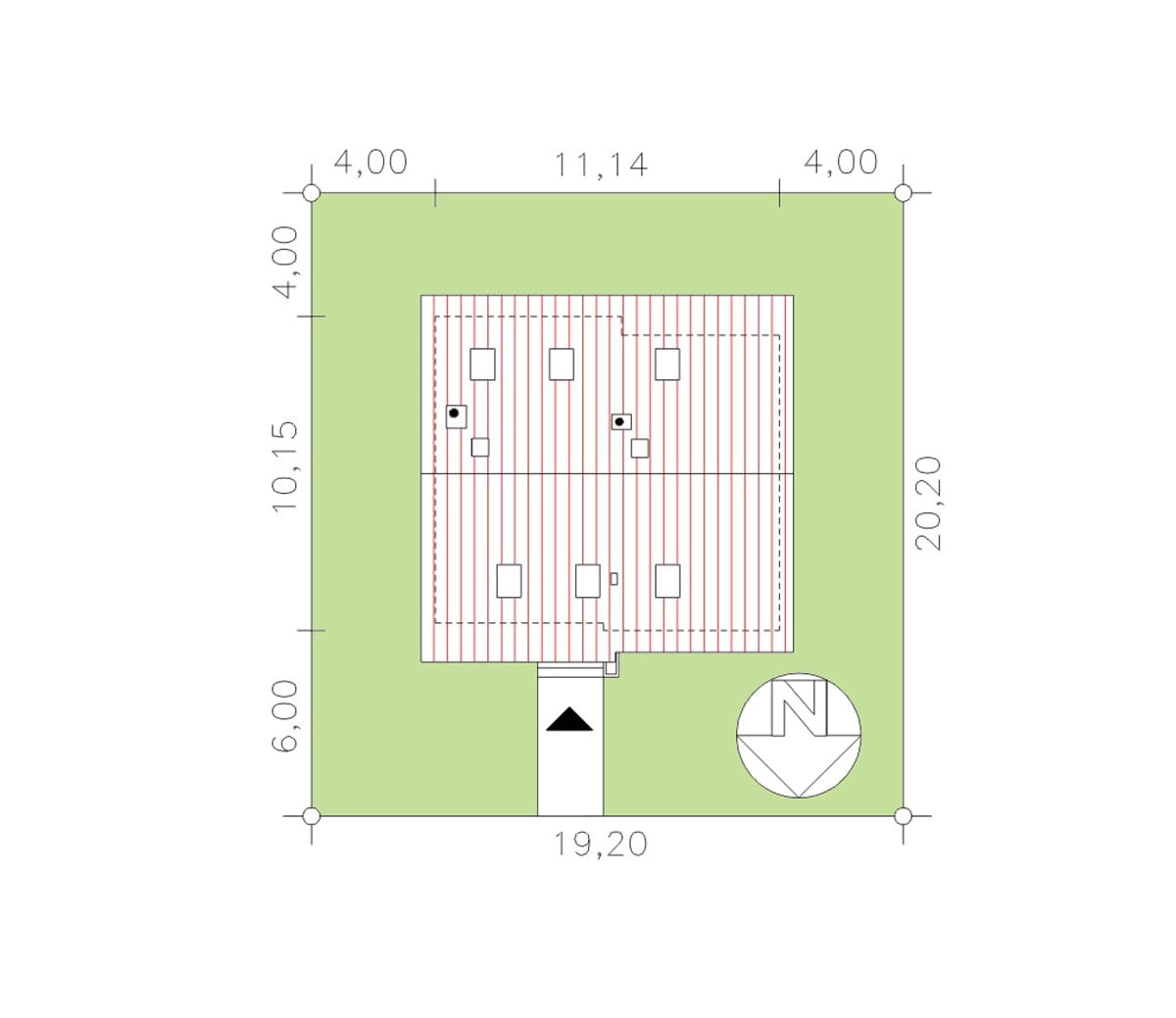

Minimalne wymiary działki 19,20 x 20,20m

Wysokość pomieszczeń 2,70, 2,67m

Wysokość budynku  9,00m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia.

Program użytkowy:

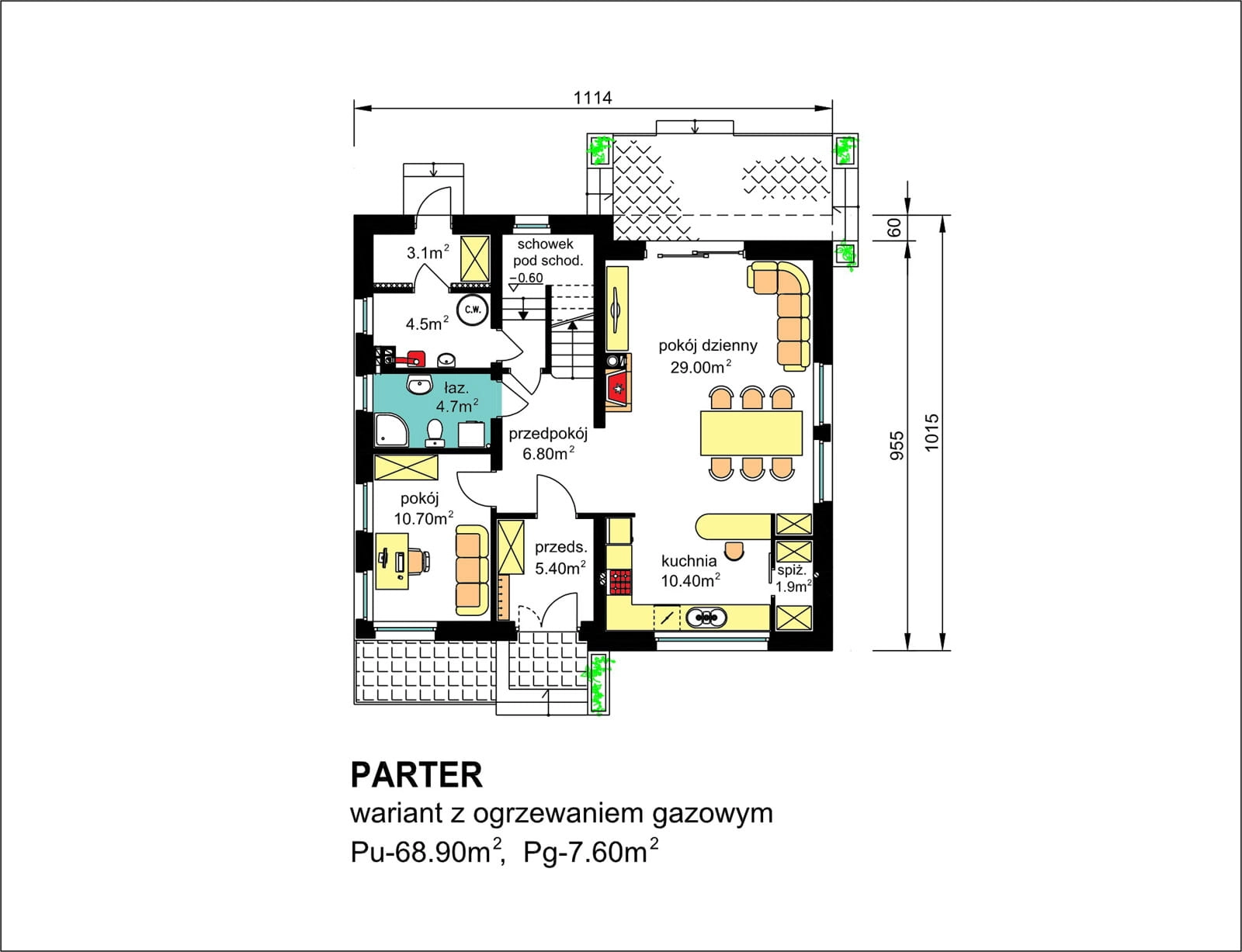

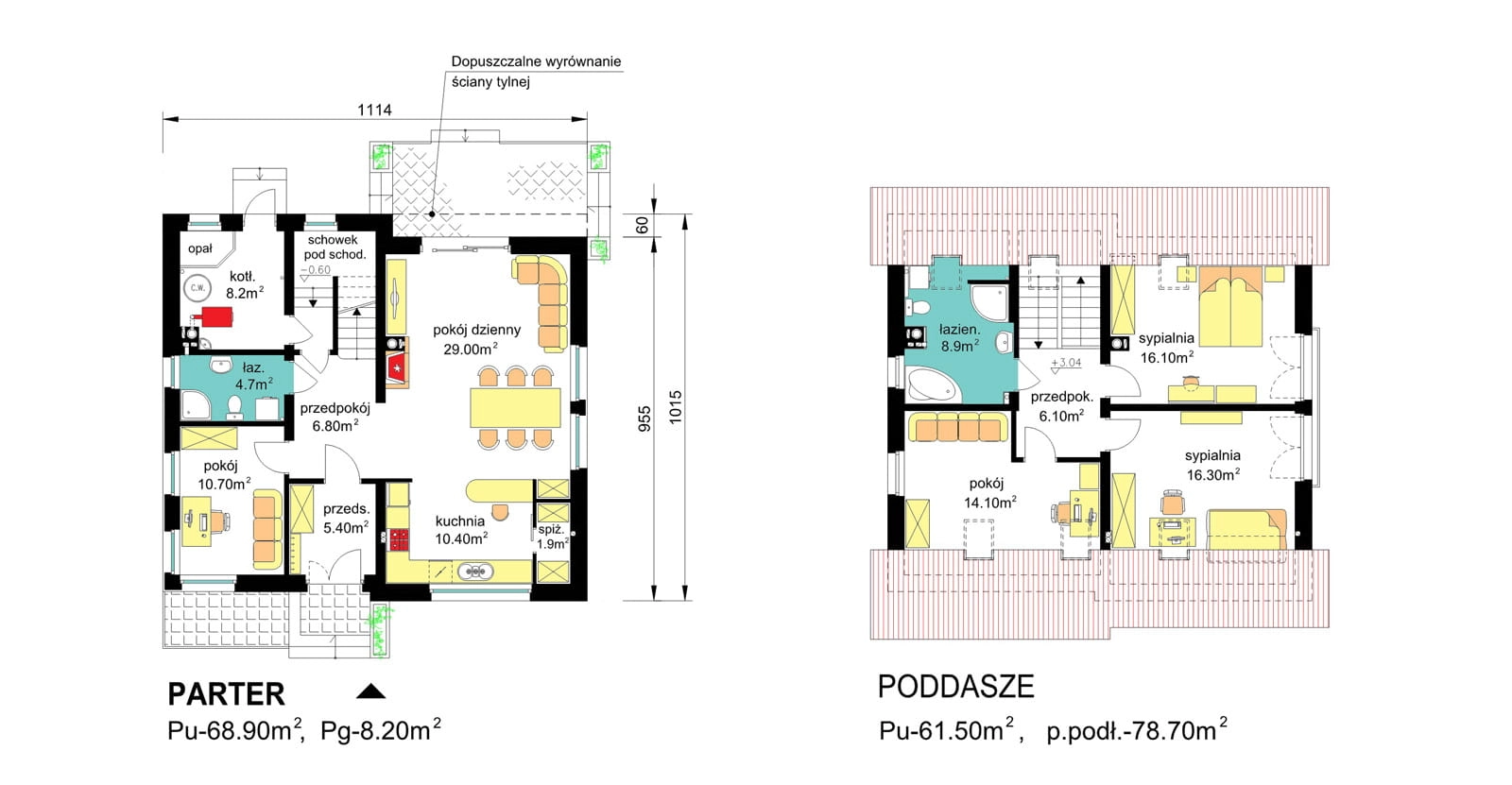

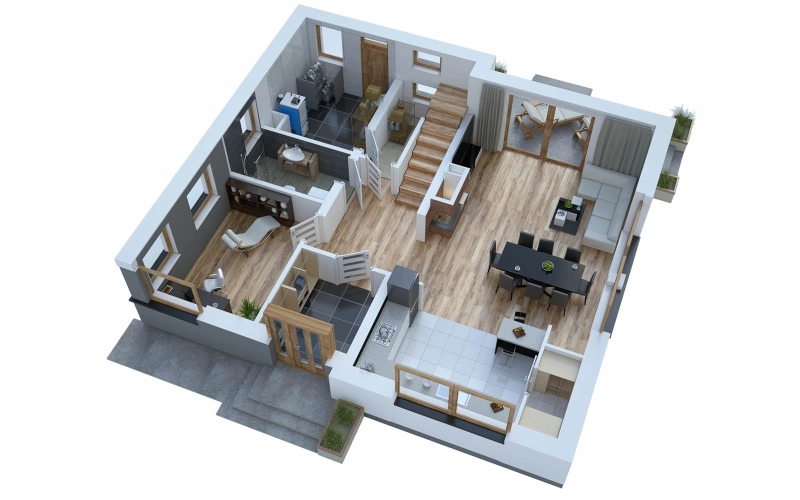

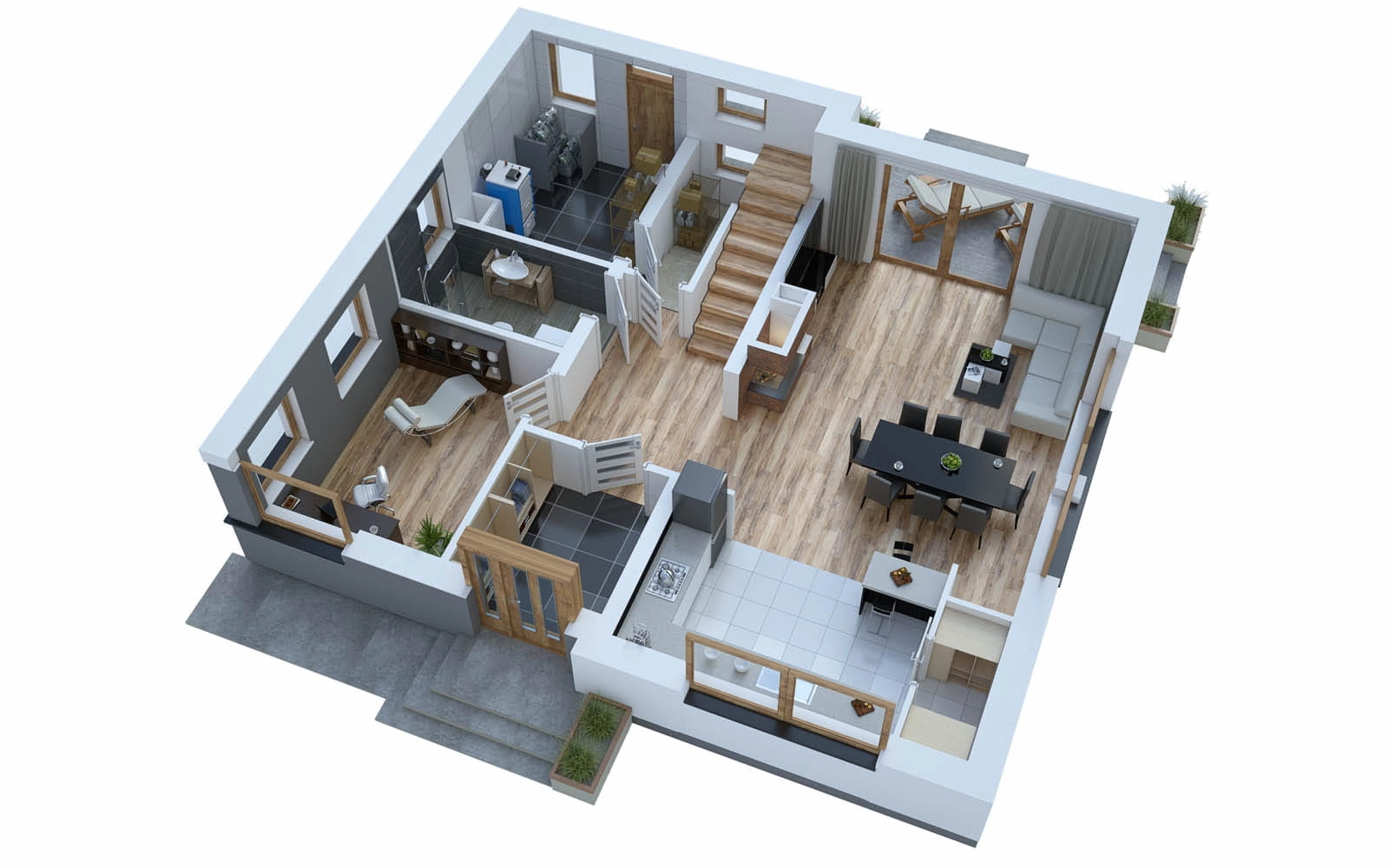

-   parter – 2 pokoje, kuchnia, spiżarka, łazienka, kotłownia ze składem opału.

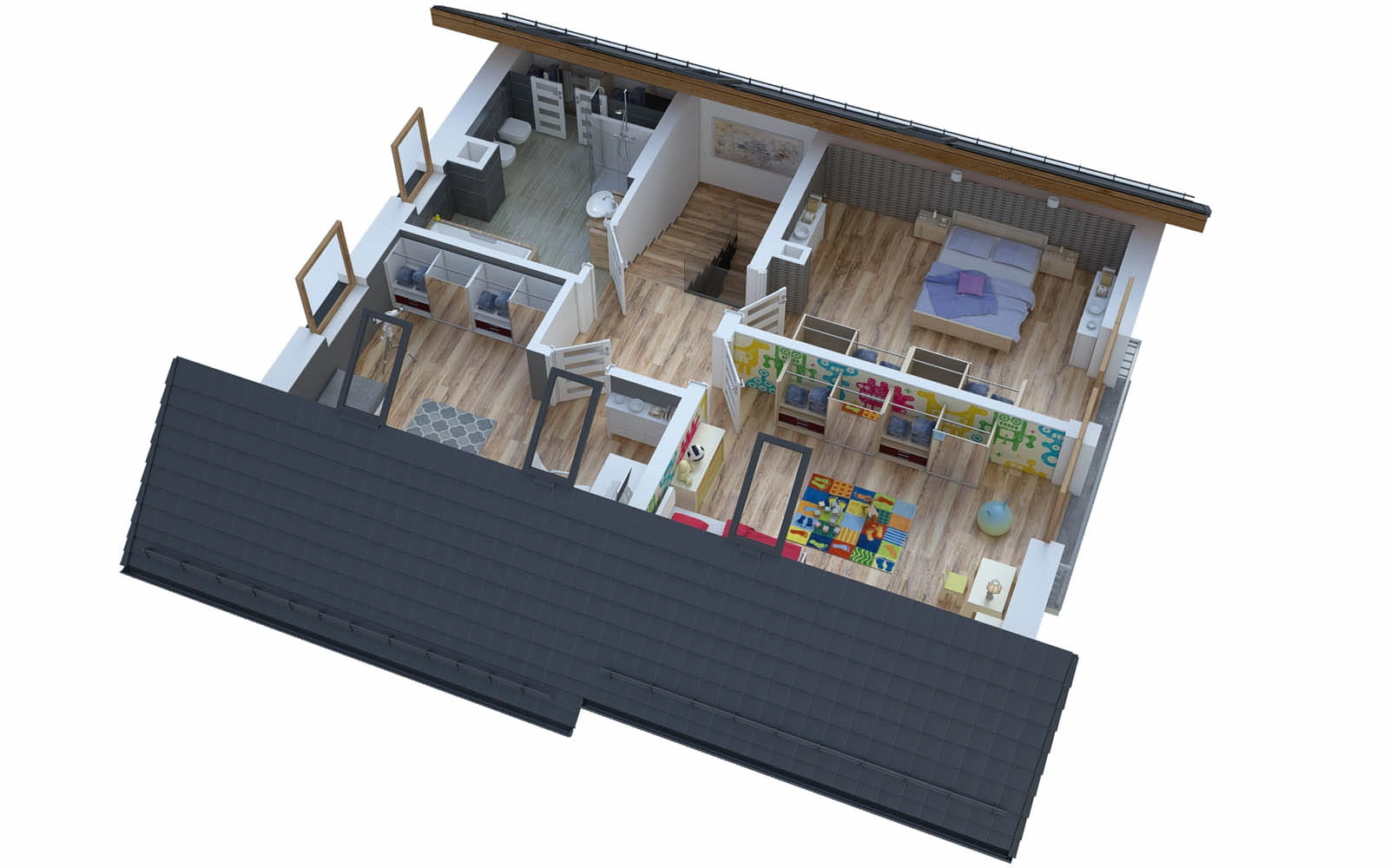

-   poddasze - 3 sypialnie oraz łazienka.

Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

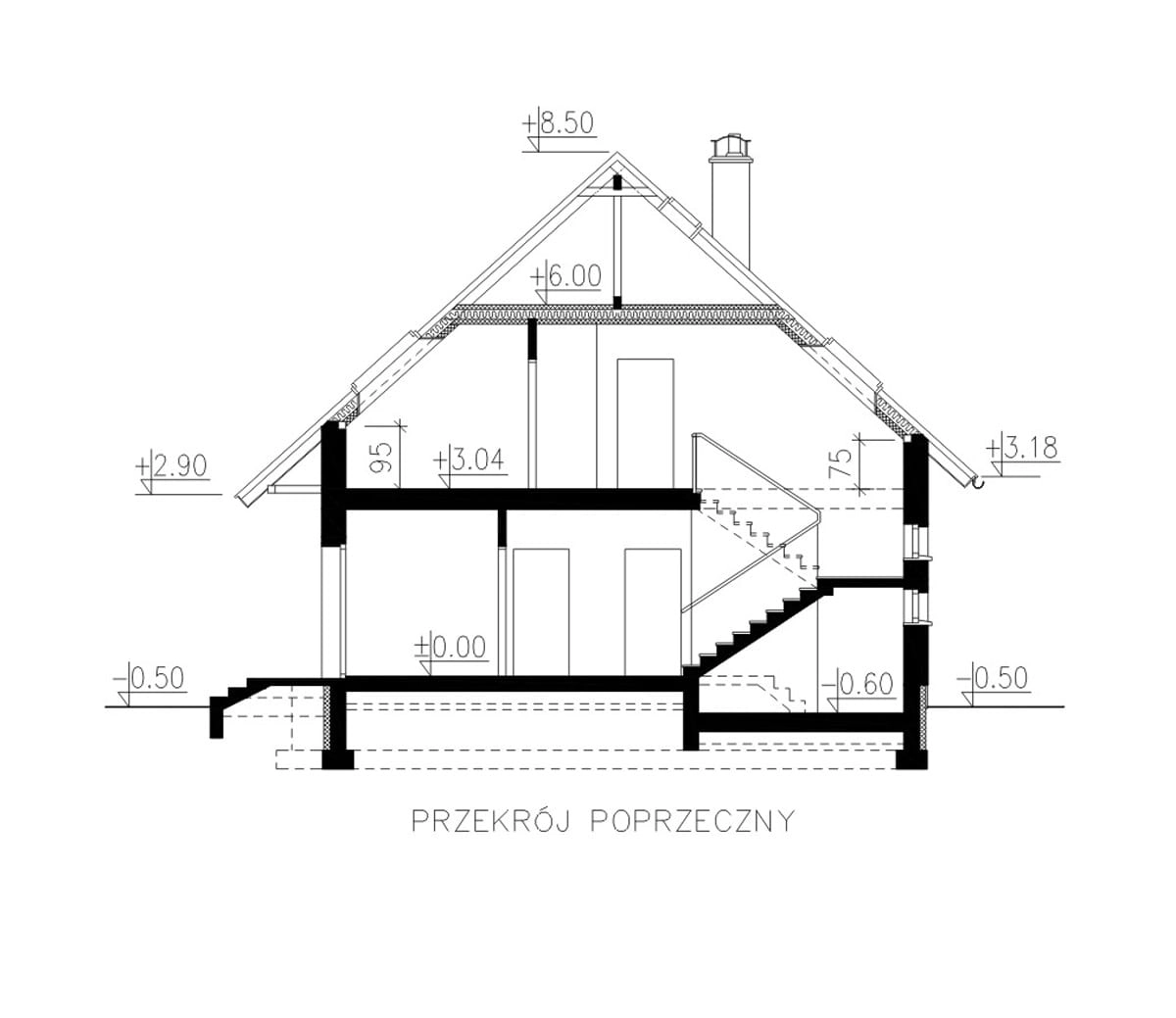

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

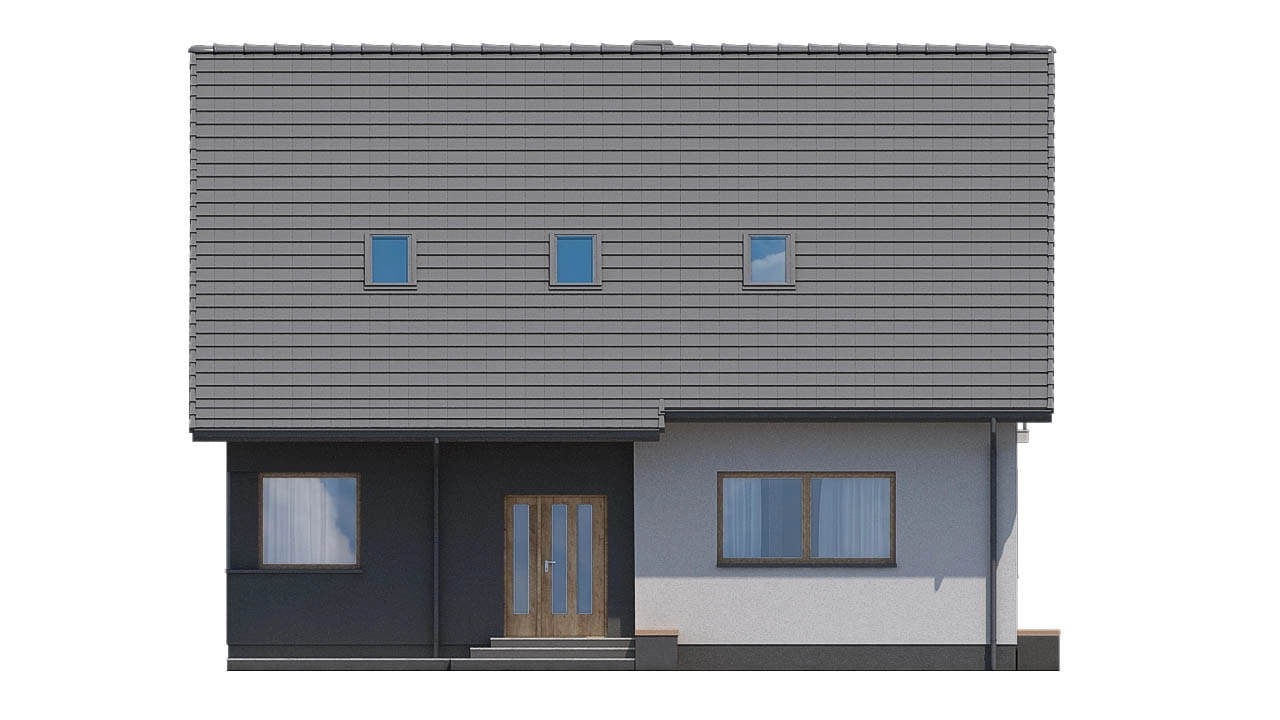

W części frontowej przewidziano niewielkie cofnięcie ściany zewnętrznej z jednoczesnym przedłużeniem połaci dachowej w celu urozmaicenia architektury budynku oraz lepszego osłonięcia strefy wejściowej

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
