Projekt domu BW-27 wariant 4 - Pow. użytkowa 123,00m2

BW-27 wariant 4

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 123,00

Powierzchnia zabudowy 102,20m2

Powierzchnia dachu  186,00m2

Kubatura  643,70m3

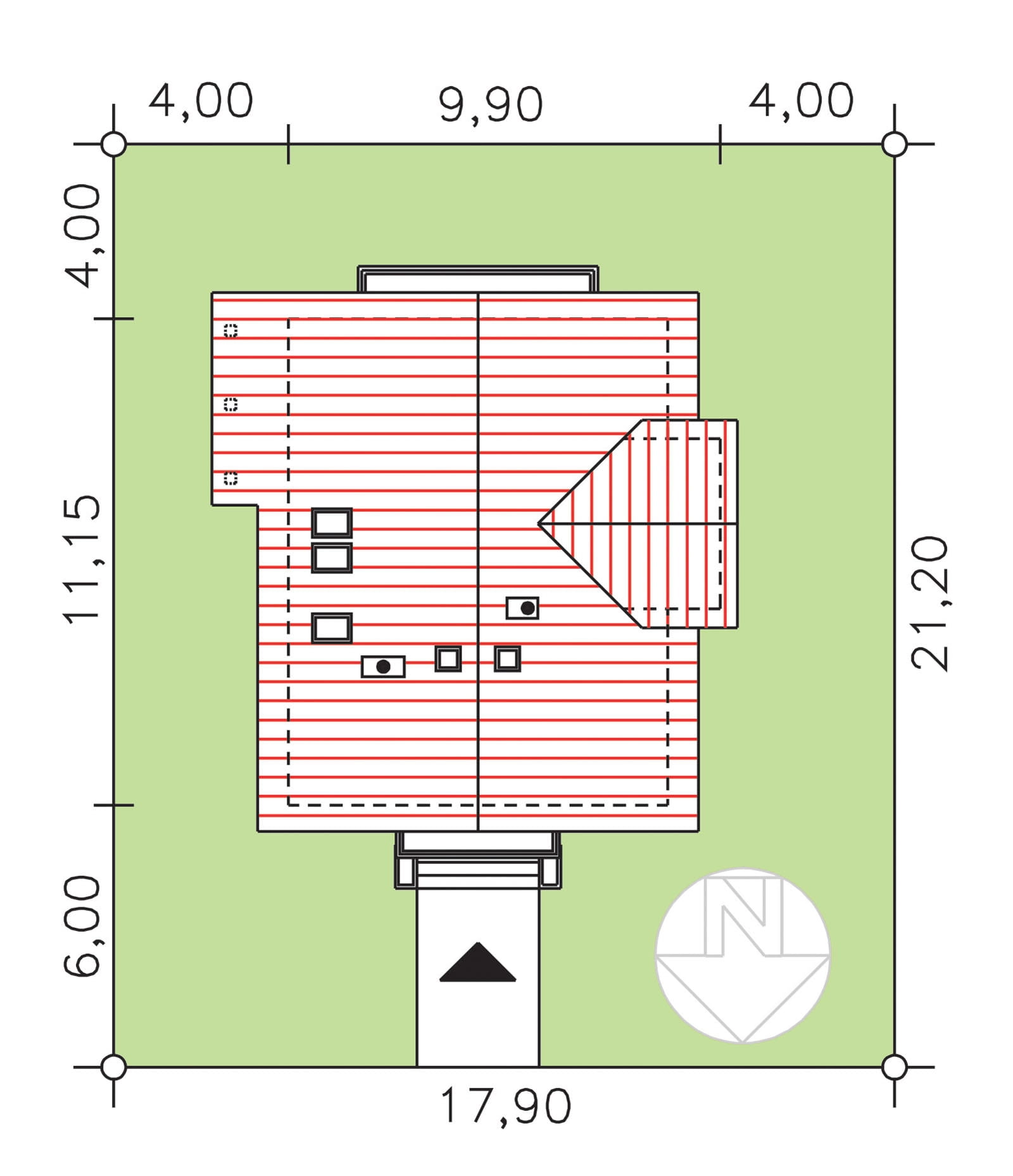

Minimalne wymiary działki 17,90 x 21,20m

Wysokość pomieszczeń 2,70, 2,60m

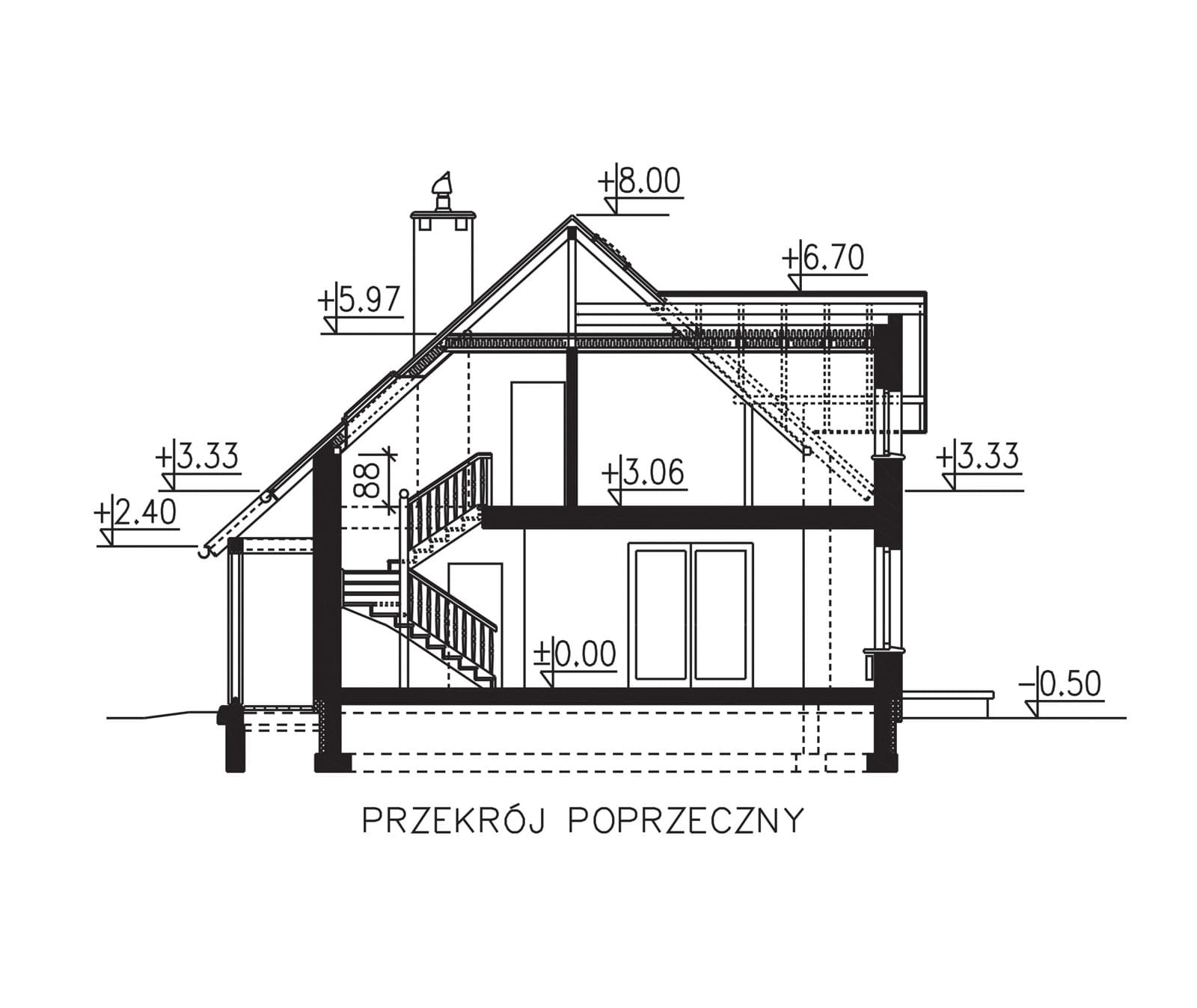

Wysokość budynku  8,50m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia, z poddaszem użytkowym.

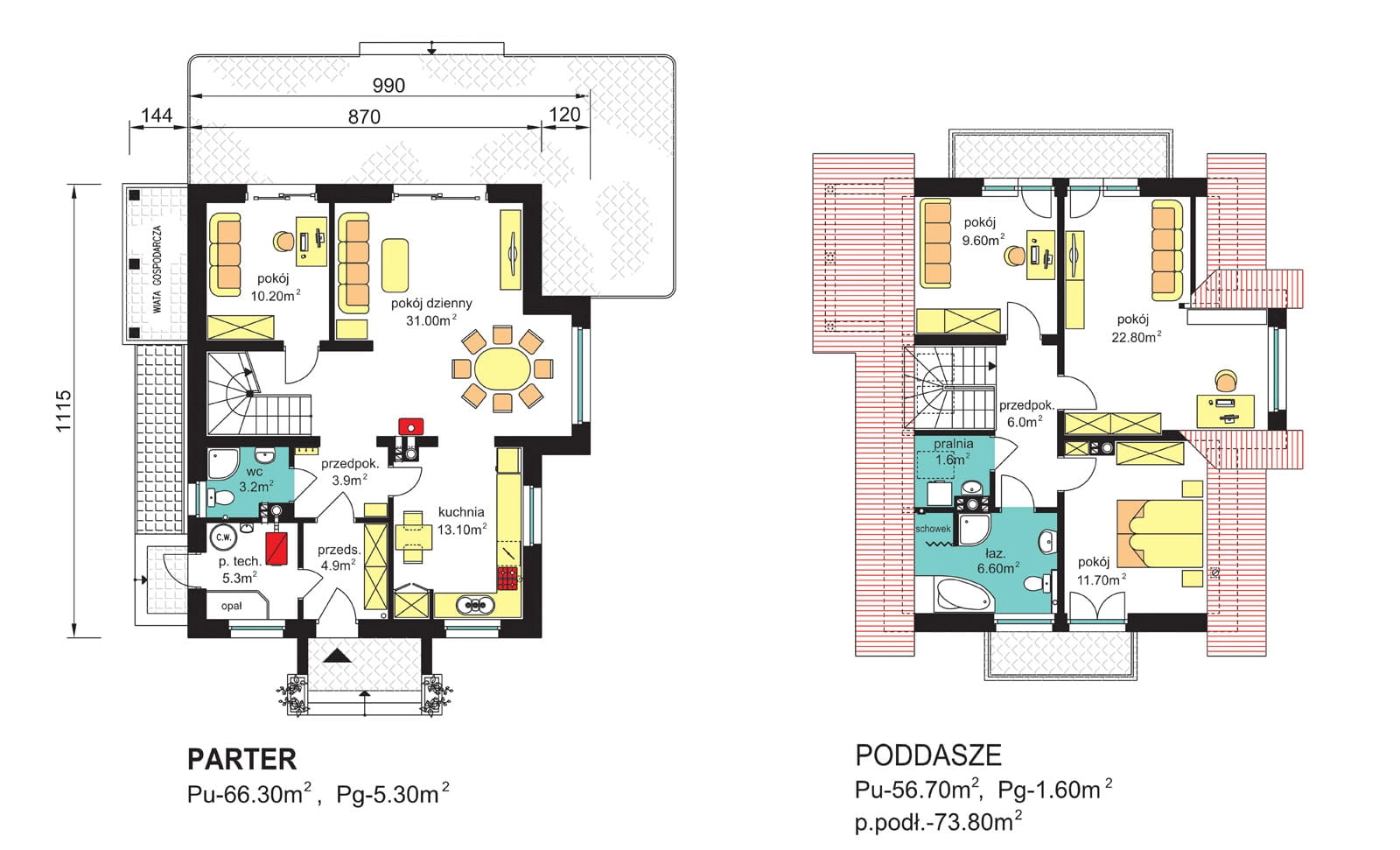

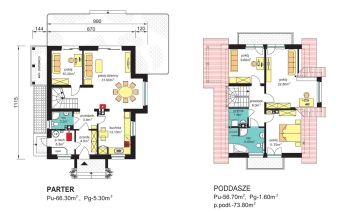

Program użytkowy:

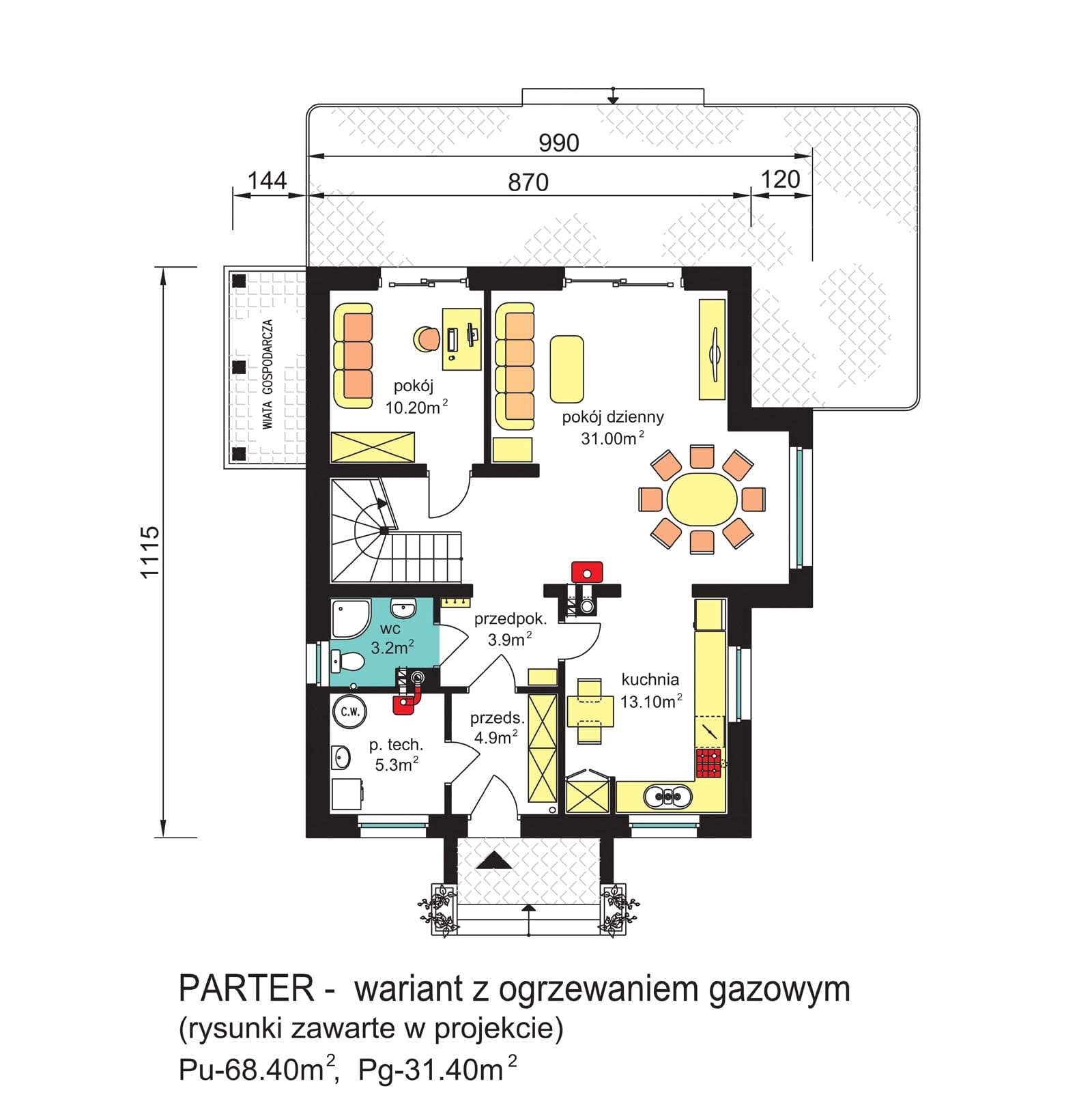

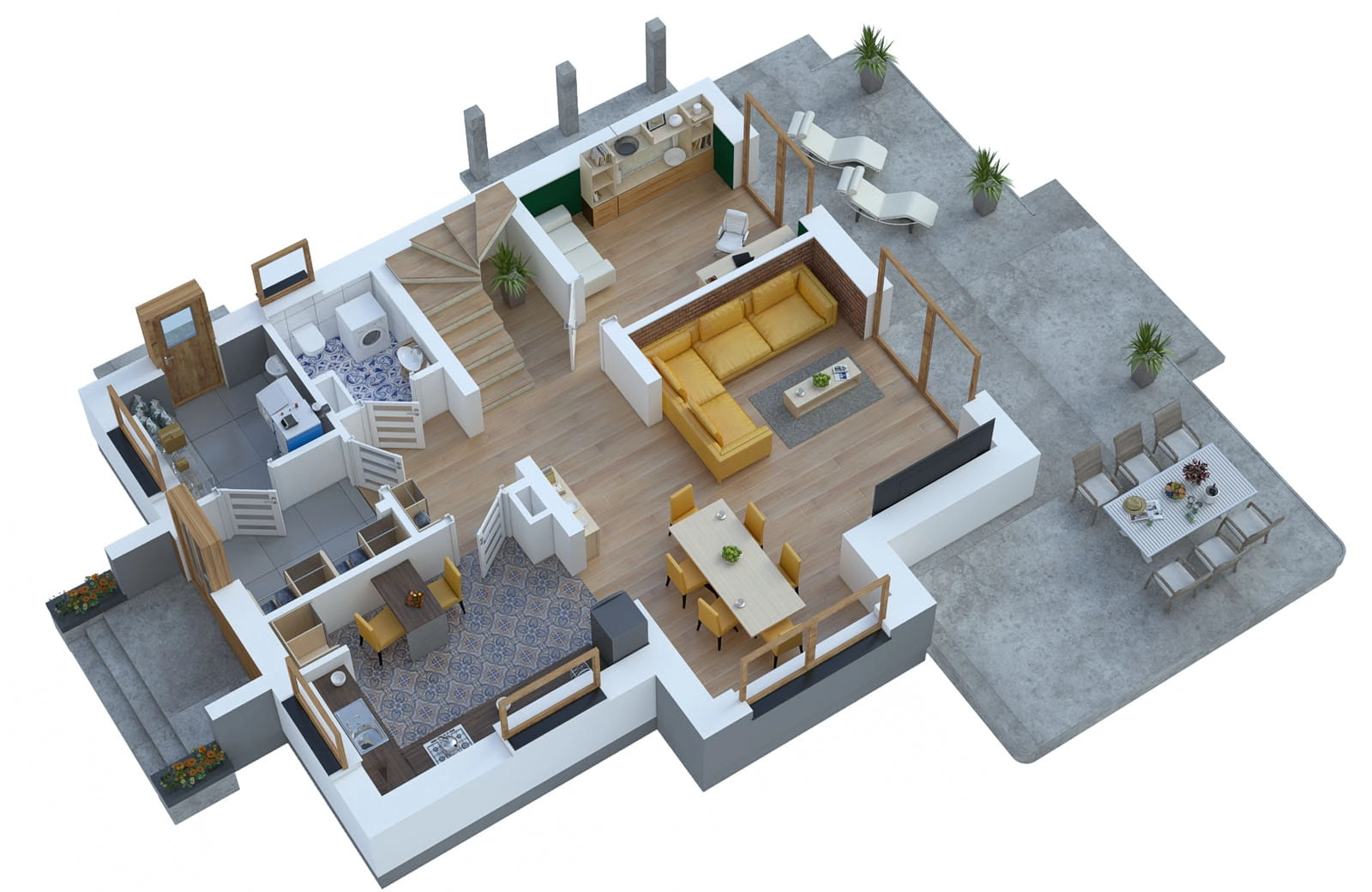

- parter – pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, pom. techniczne.

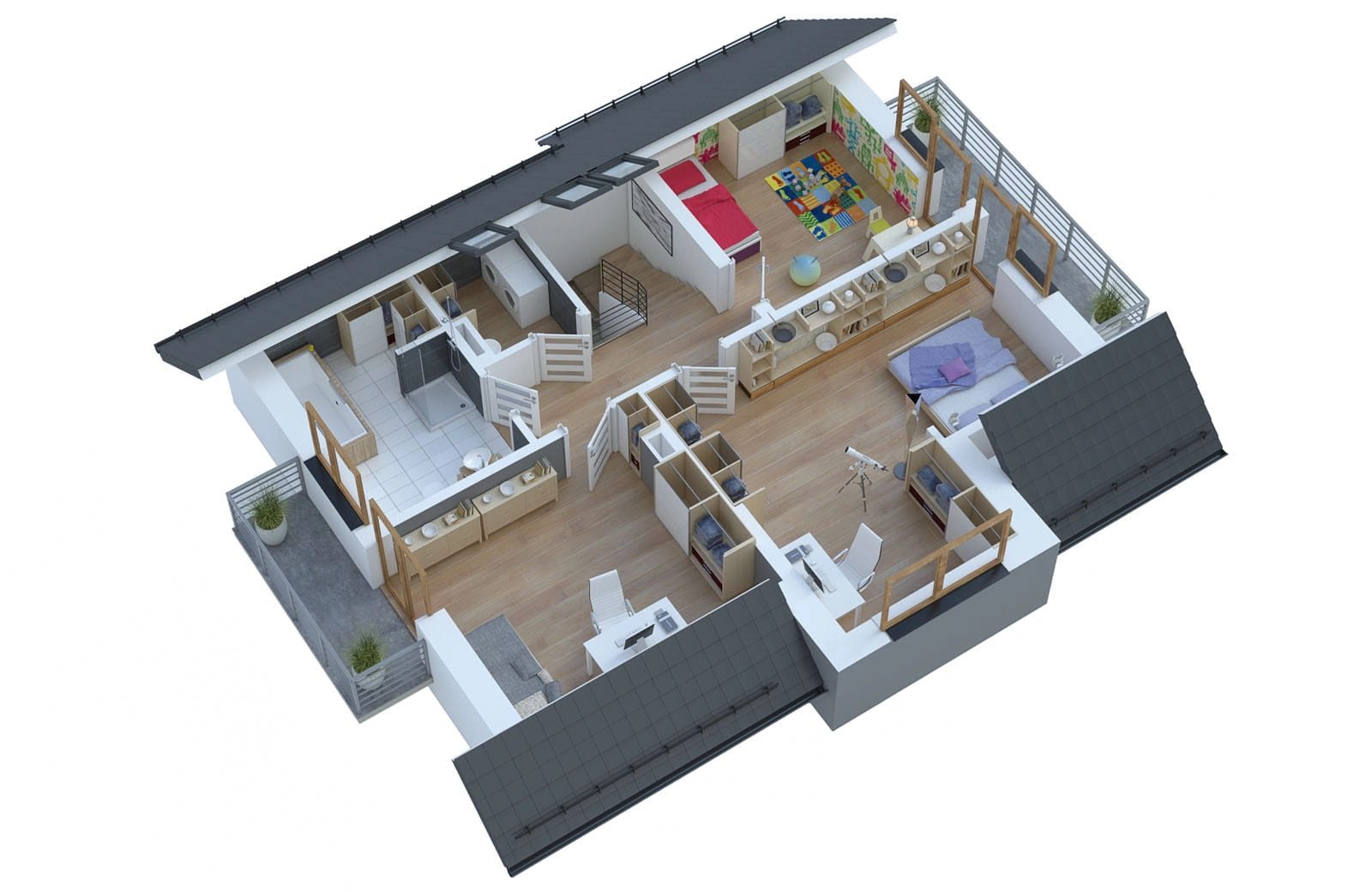

- poddasze - 3 sypialnie, łazienka, pralnia.

Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

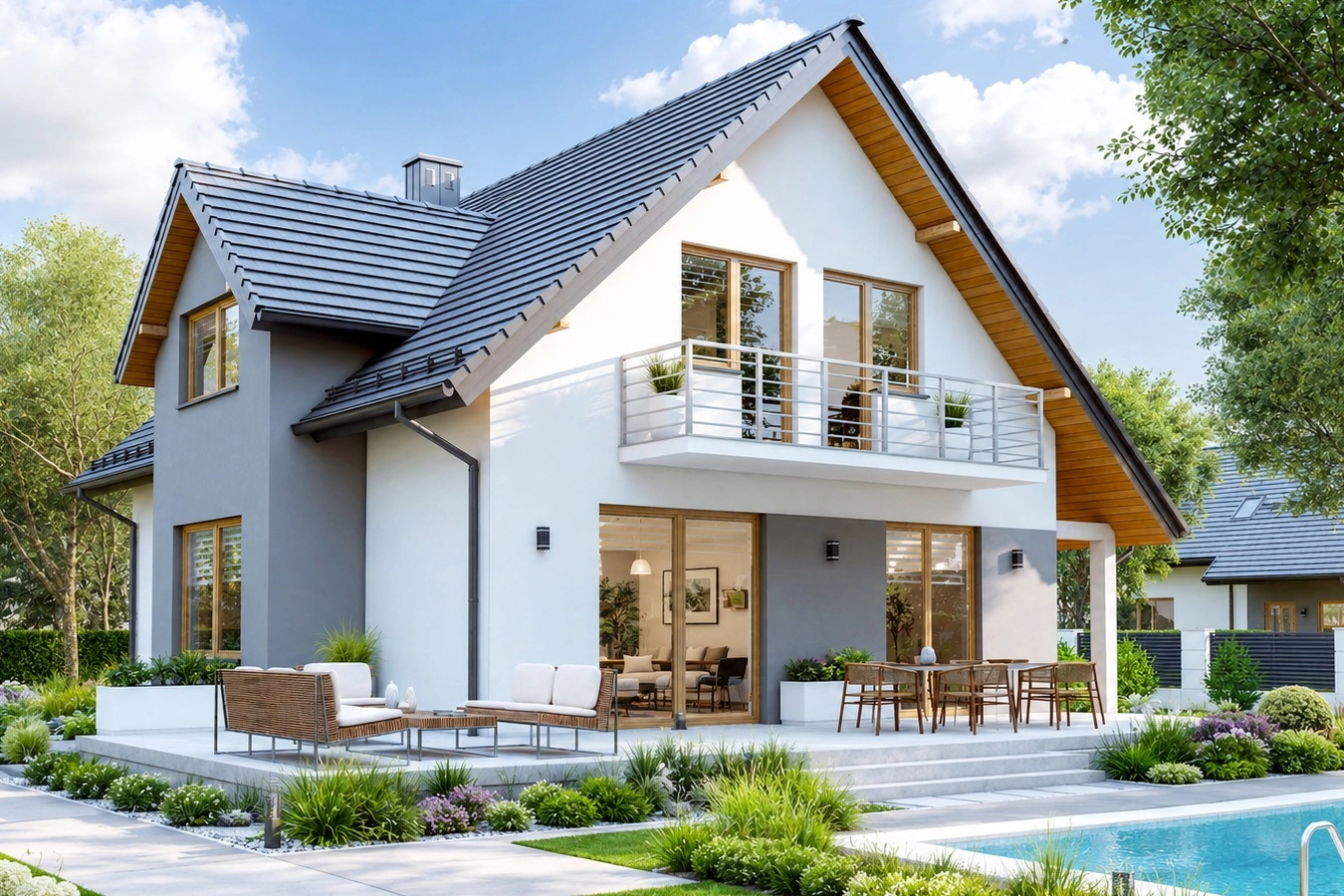

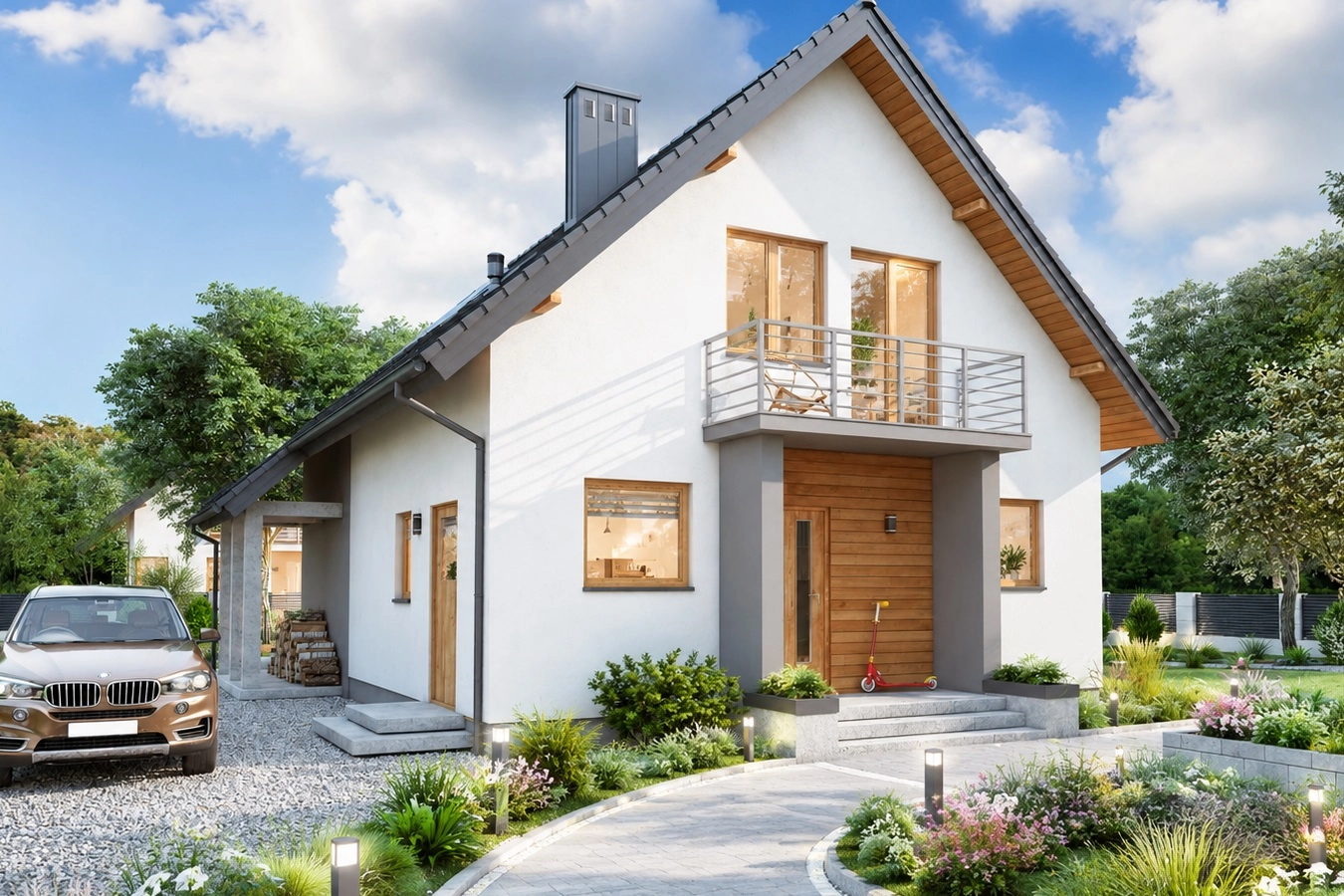

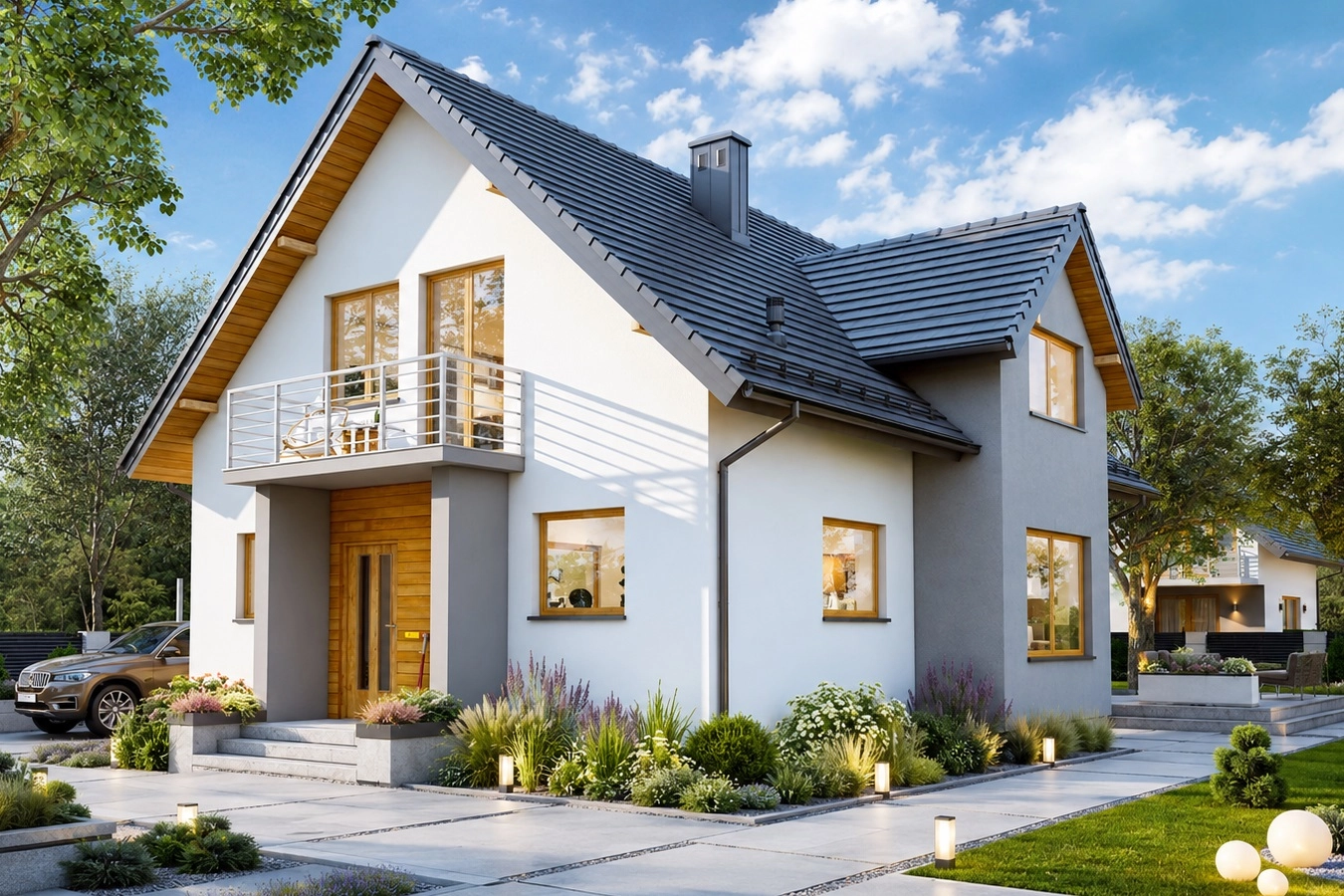

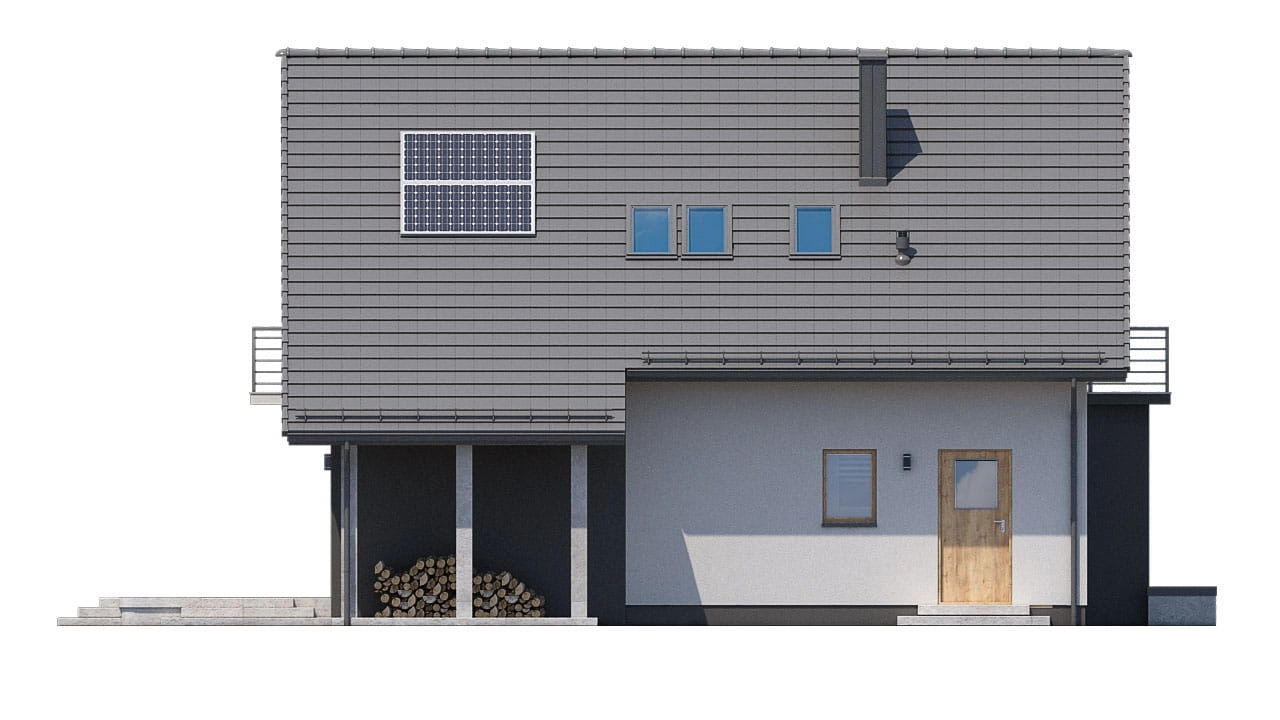

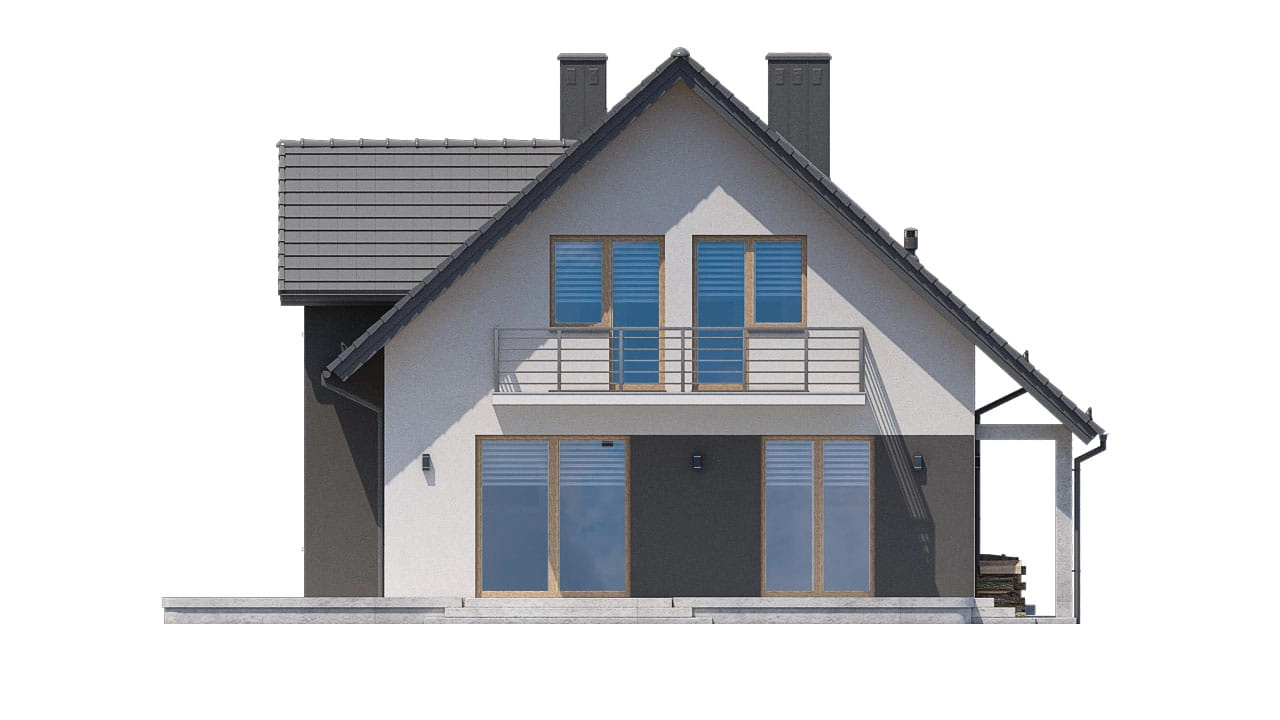

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z rozszerzeniem traktu środkowego od strony ogrodowej w formie absydy zwieńczonej lukarną. Po przeciwległej stronie przewidziano wiatę gospodarczą przekrytą przedłużoną połacią dachową. Dach dwuspadowy o nachyleniu połaci 42º z lukarną boczną.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe wylewane, schody drewniane zabiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
