Projekt domu BW-27 - Pow. użytkowa 141,60m2

BW-27

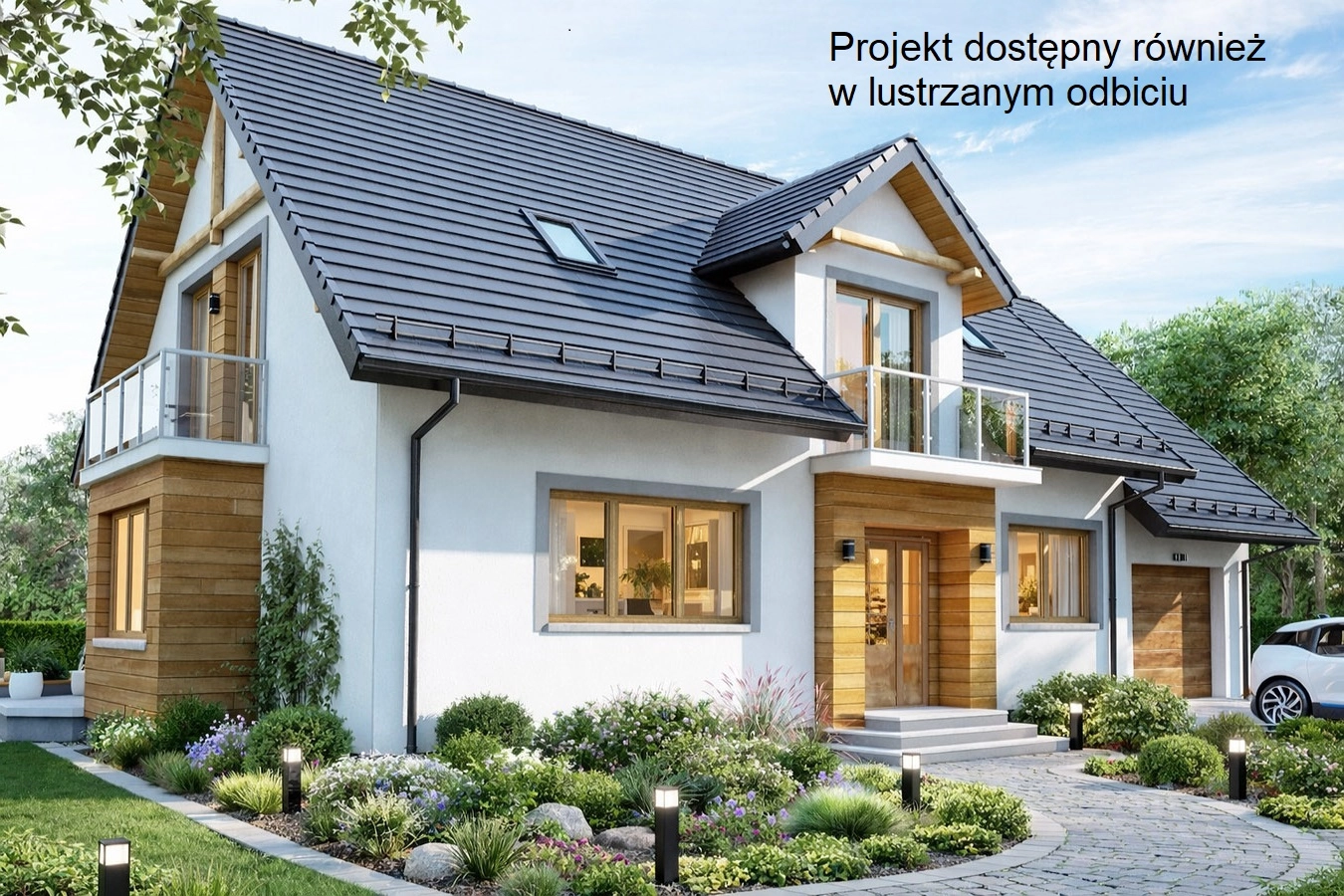

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 141,60

Powierzchnia zabudowy 152,50m2

Powierzchnia dachu  239,90m2

Kubatura  942,30m3

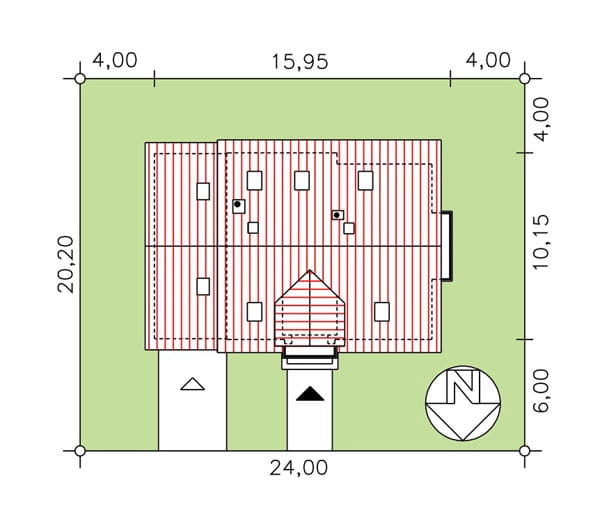

Minimalne wymiary działki 24,00 x 20,20m

Wysokość pomieszczeń 2,70, 2,67m

Wysokość budynku  9,00m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

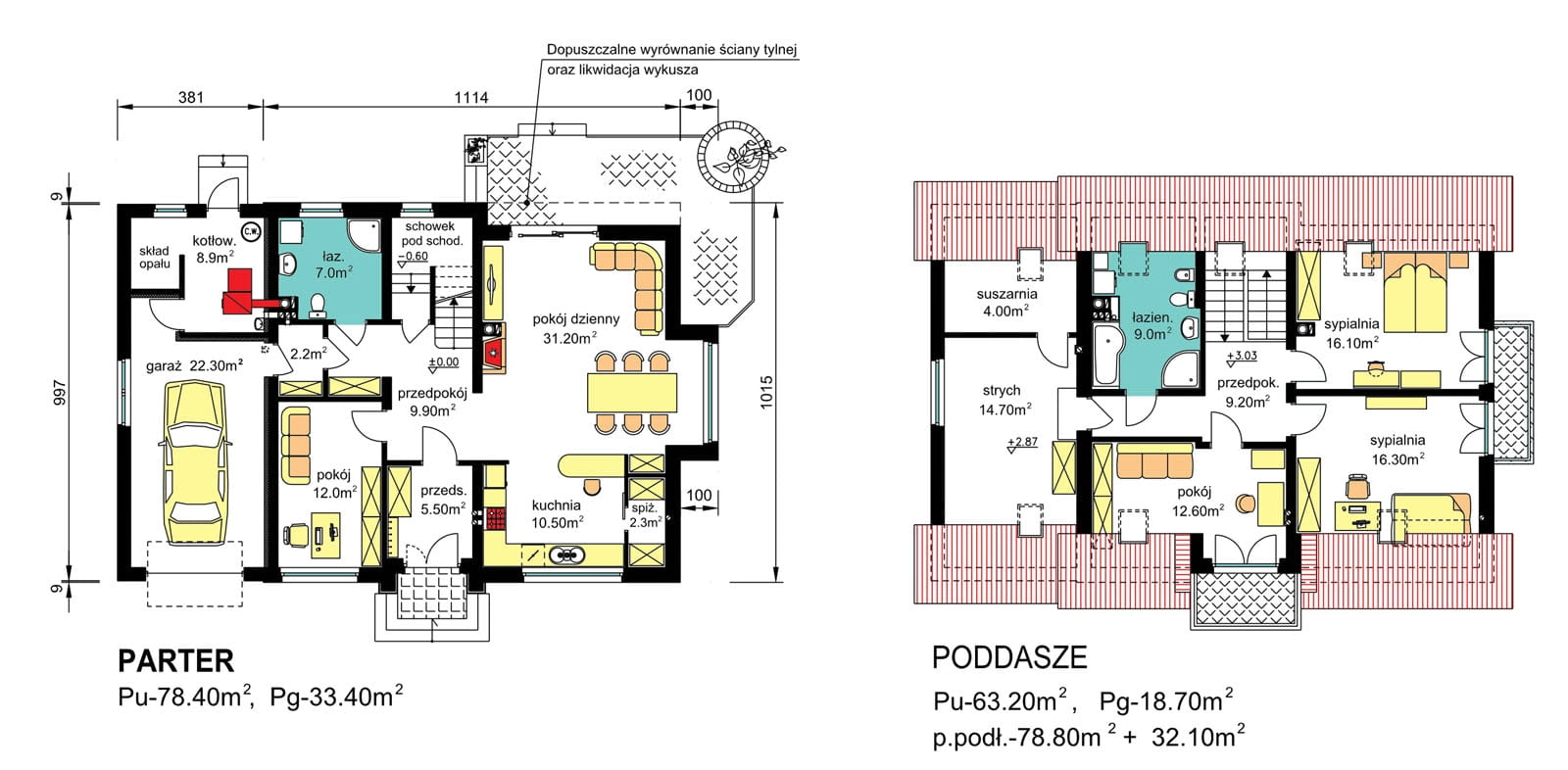

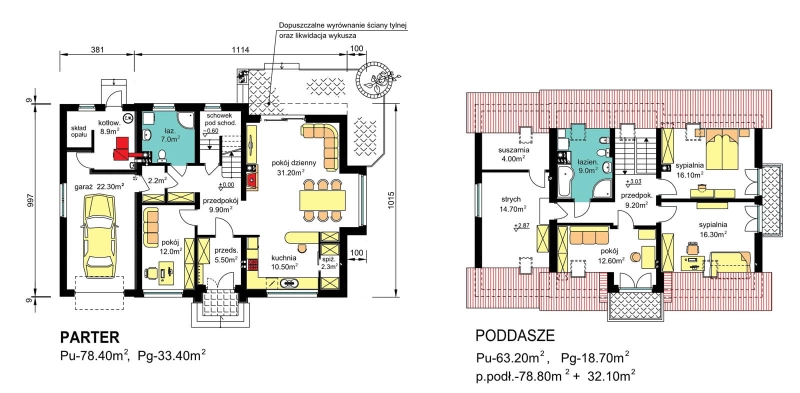

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia, z garażem dobudowanym 1-stanowiskowym. Program użytkowy:

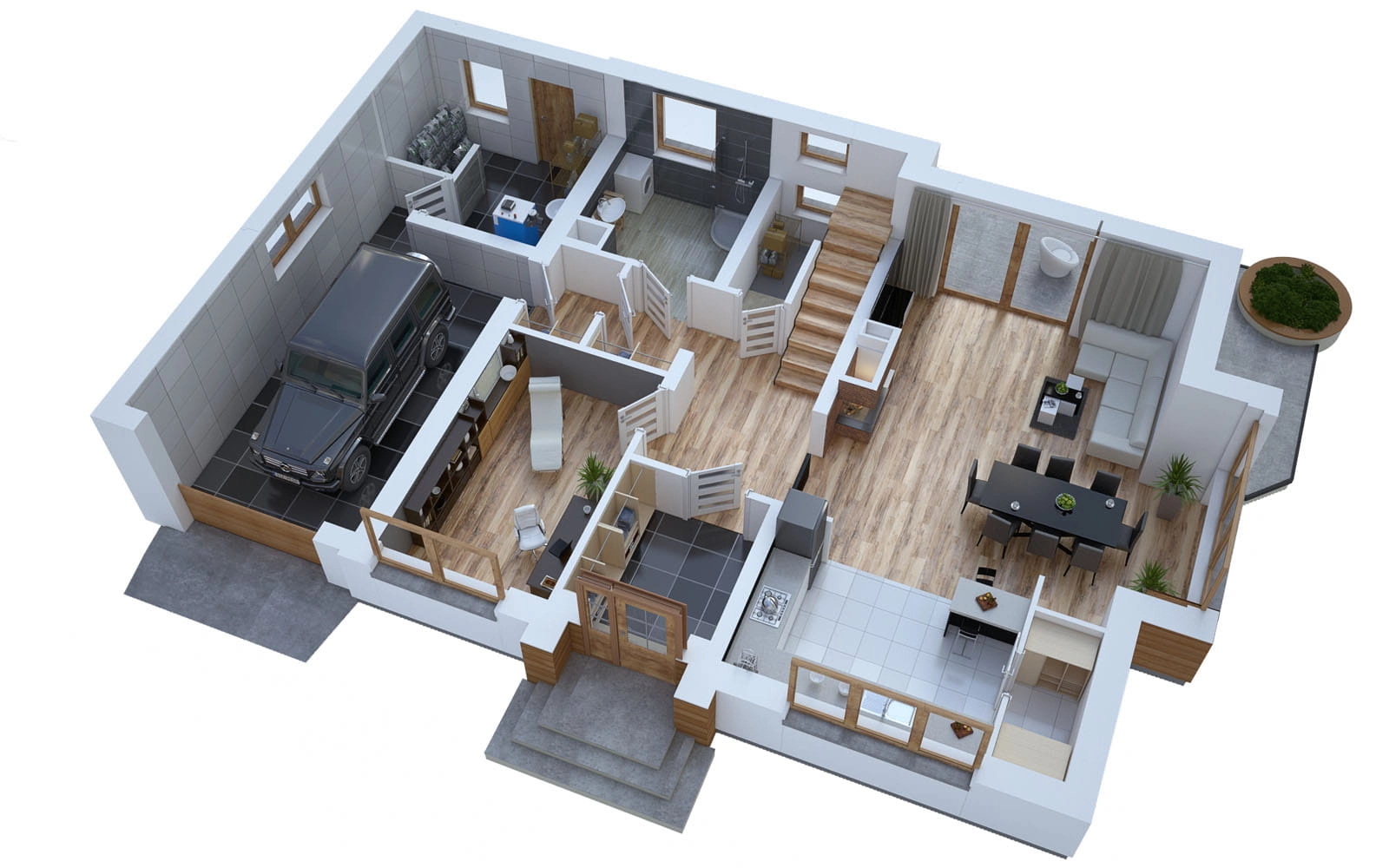

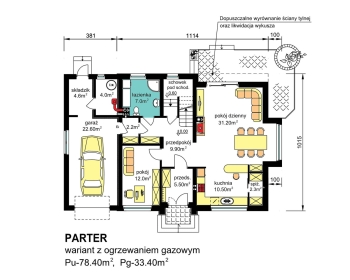

-   parter – 2 pokoje, kuchnia, spiżarka, łazienka, kotłownia, skład opału oraz garaż 1-stanowiskowy.

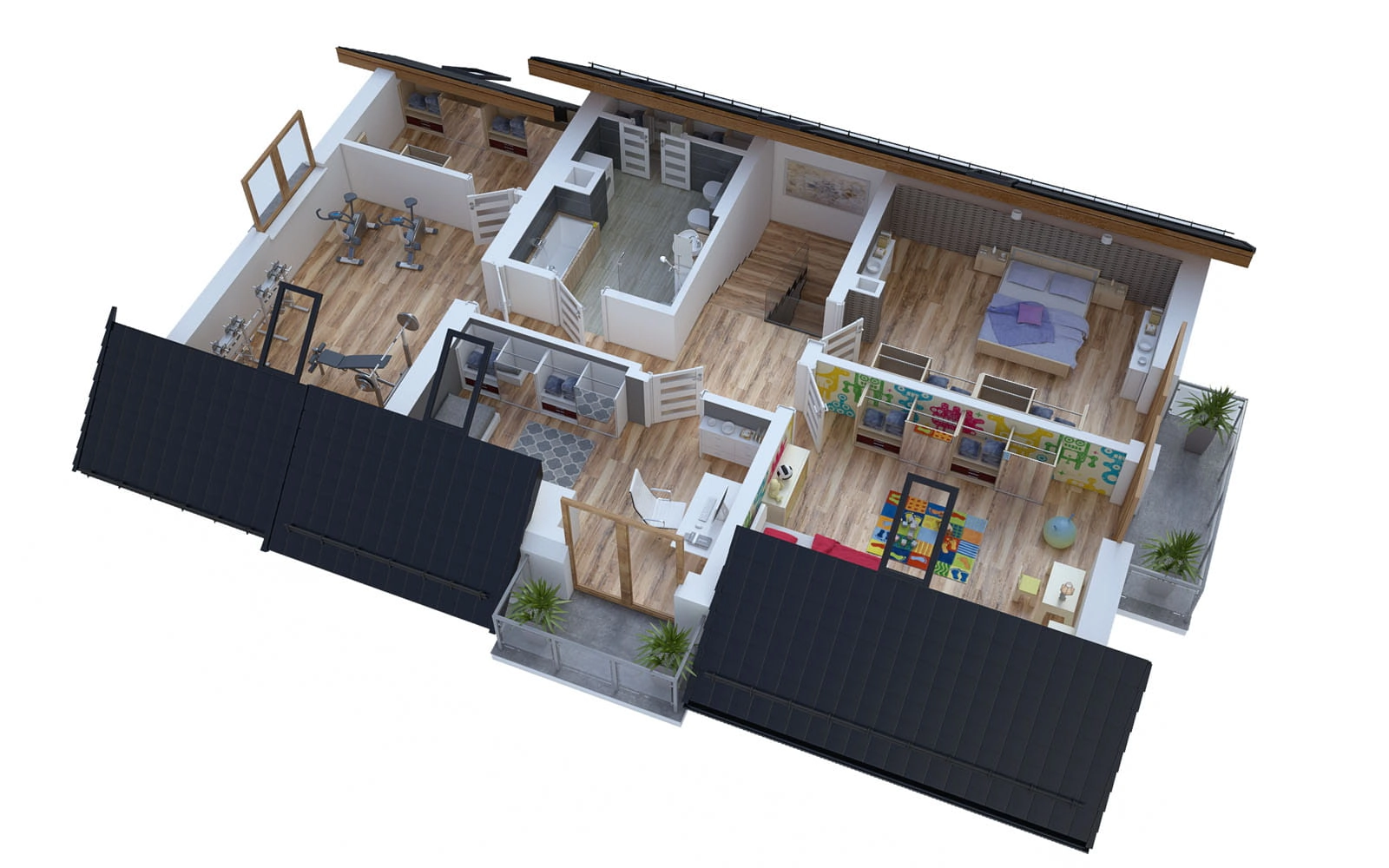

-   poddasze - 3 sypialnie, łazienka oraz strych i suszarnia nad garażem.

Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

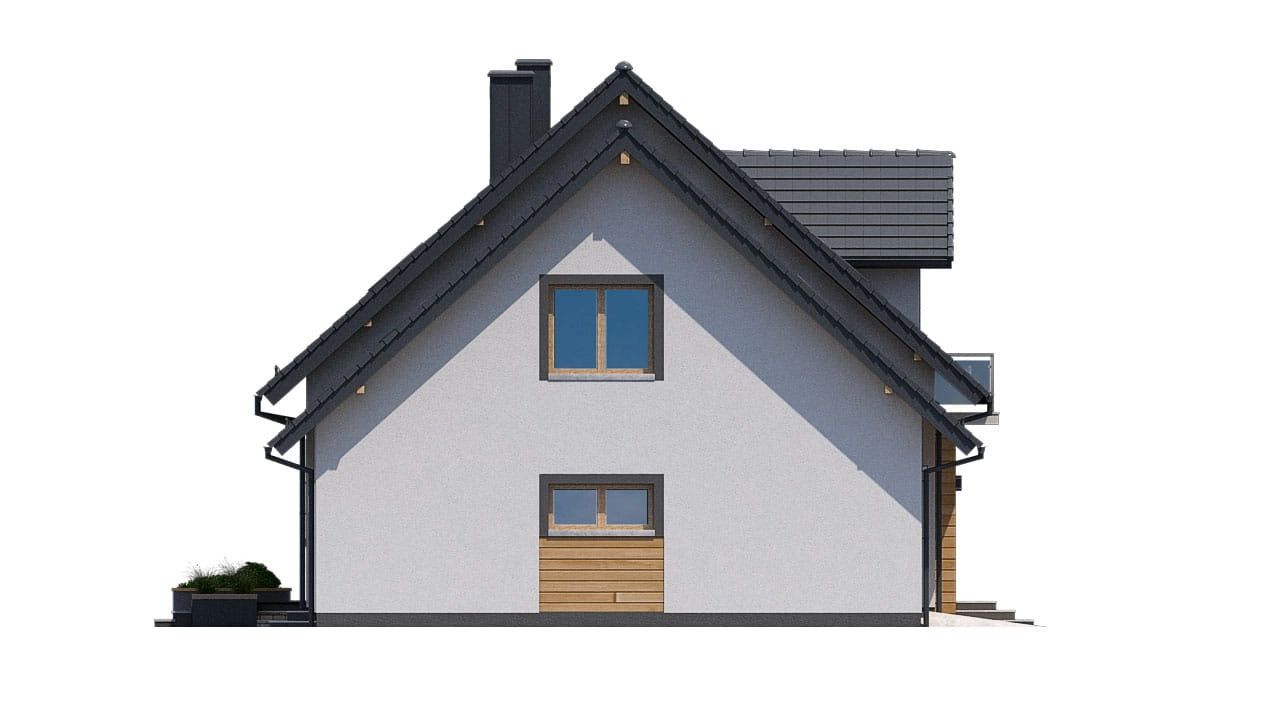

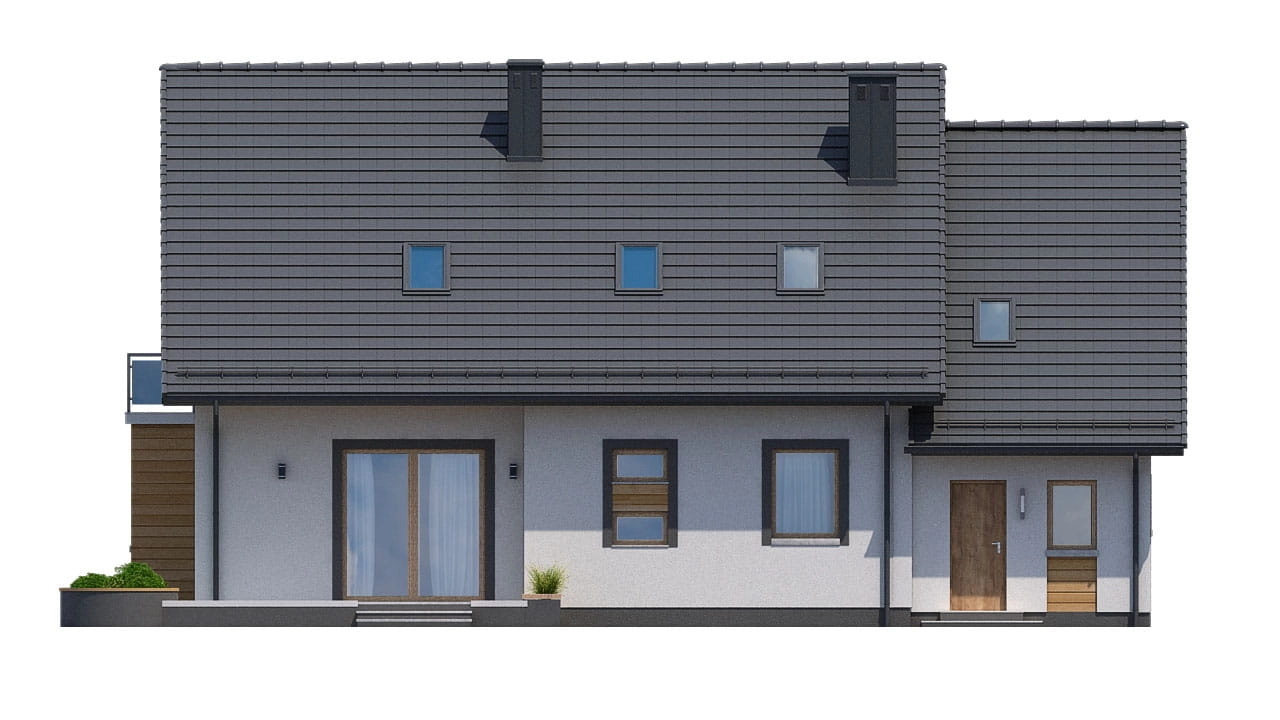

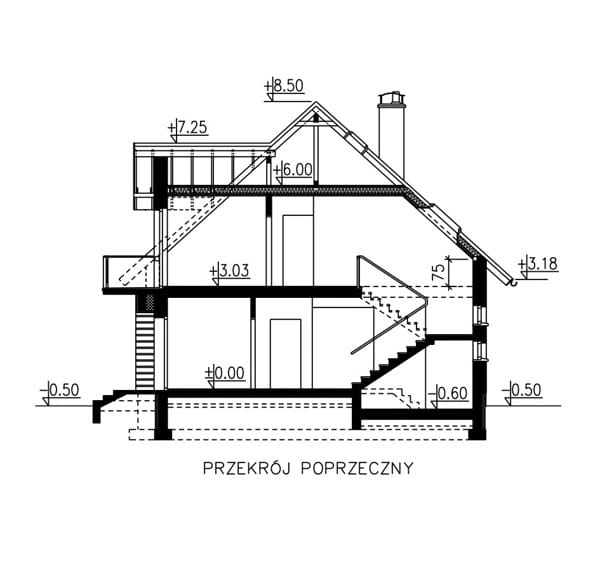

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

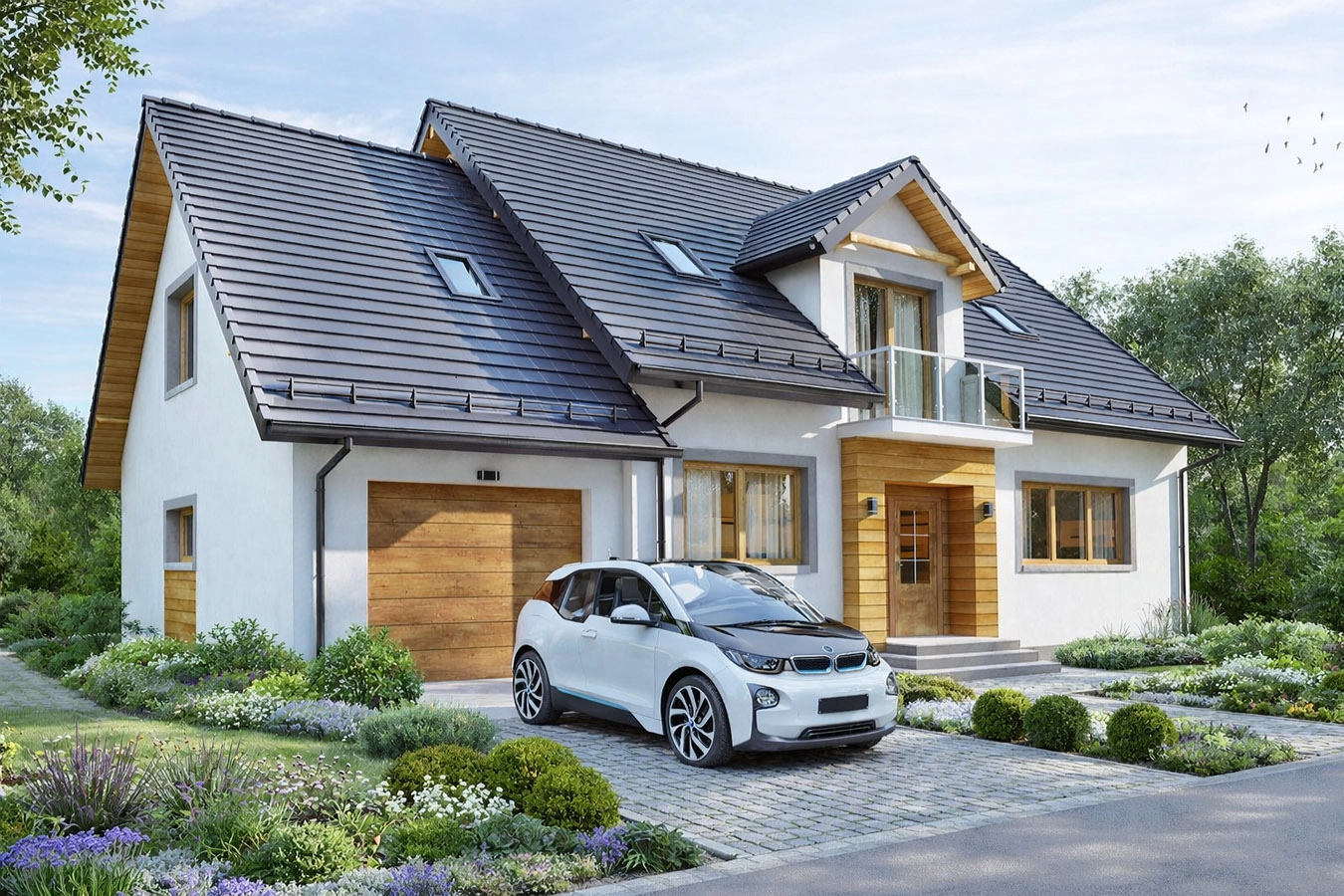

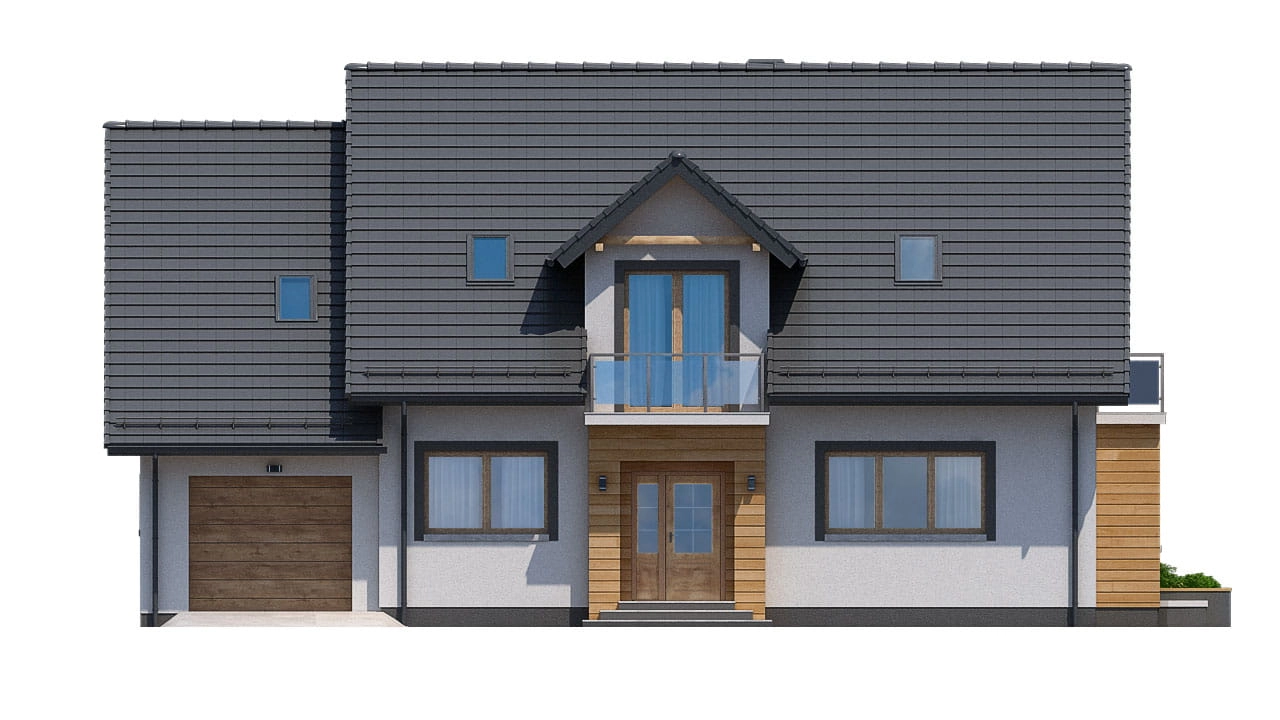

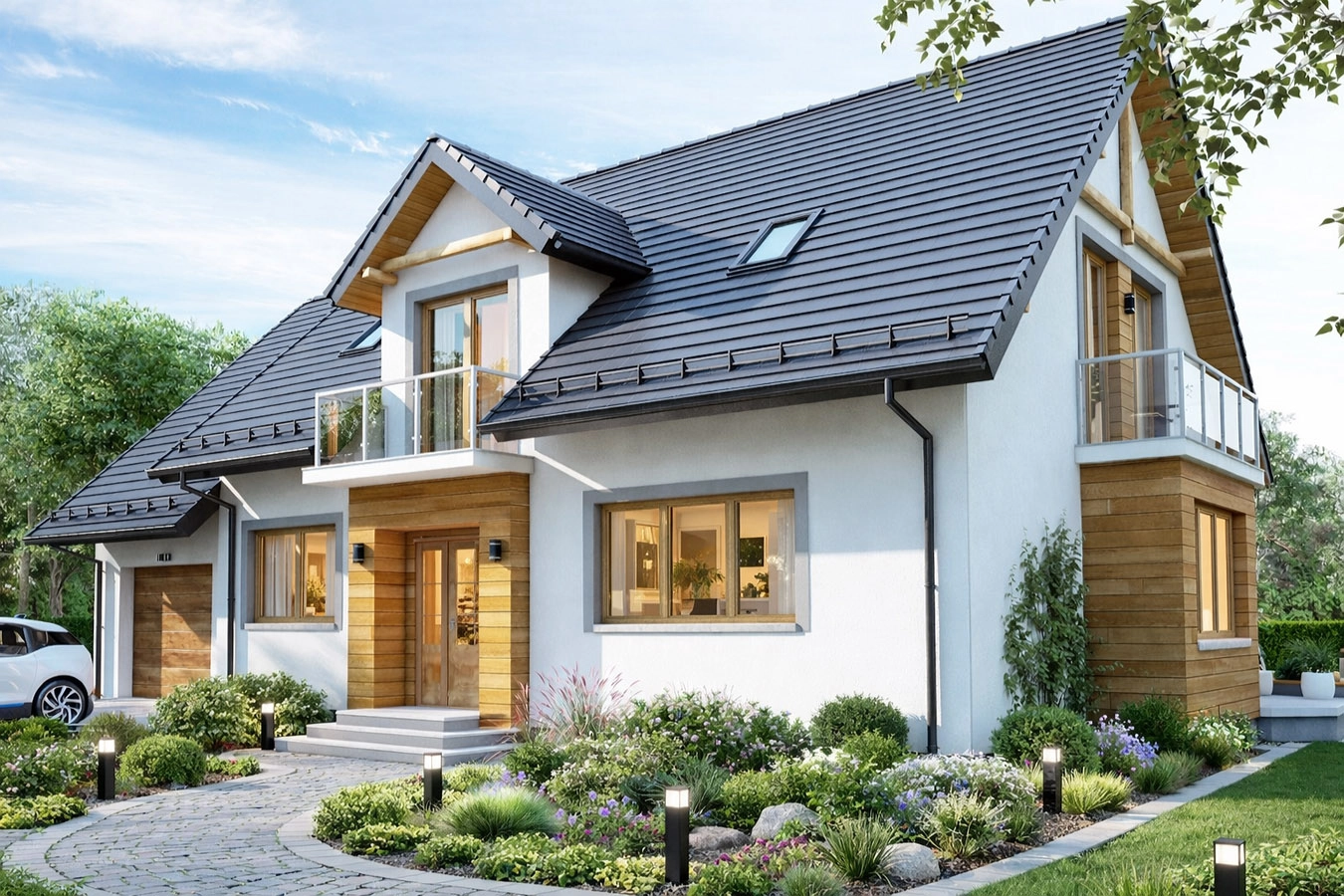

W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową stanowiącą jednocześnie zadaszenie wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano segment garażowy obejmujący garaż 1-stanowiskowy i kotłownię ze składem opału na parterze, a w poziomie poddasza strych i suszarnię, dostępne z budynku głównego.

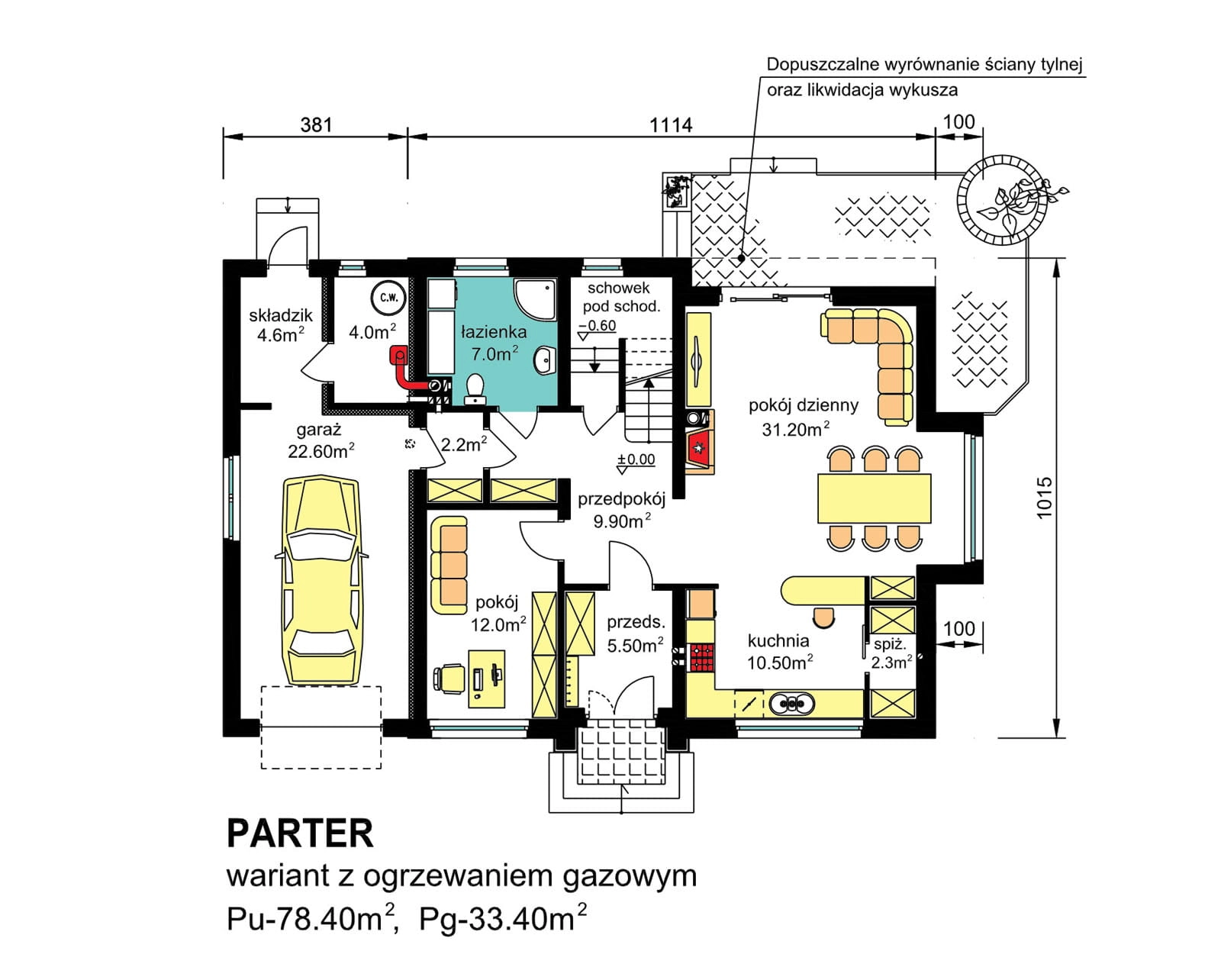

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
