Projekt domu BW-27 z garażem 2 stanowiskowym - Pow. użytkowa 140,60m2

BW-27

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 140,60m2

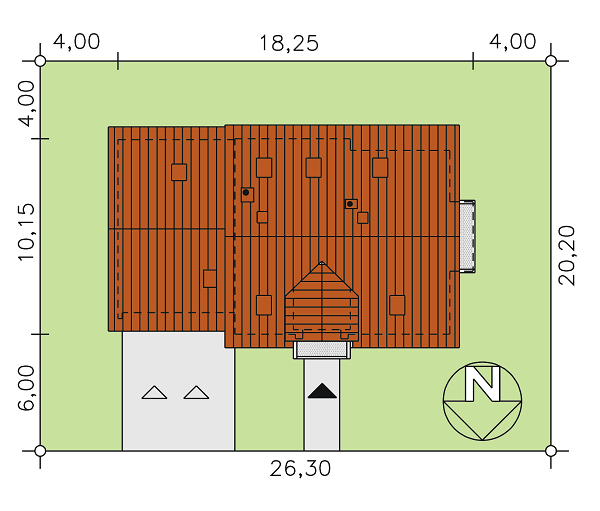

Minimalne wymiary działki  26,30 x 20,20m

Powierzchnia zabudowy   169,70m2

Wysokość pomieszczeń 2,70, 2,67m

Wysokość budynku   9,00m

Powierzchnia dachu 279,50m

Kubatura  997,10m

Kąt nachylenia dachu 42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -     TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia, z garażem dobudowanym dwustanowiskowym. Program użytkowy:

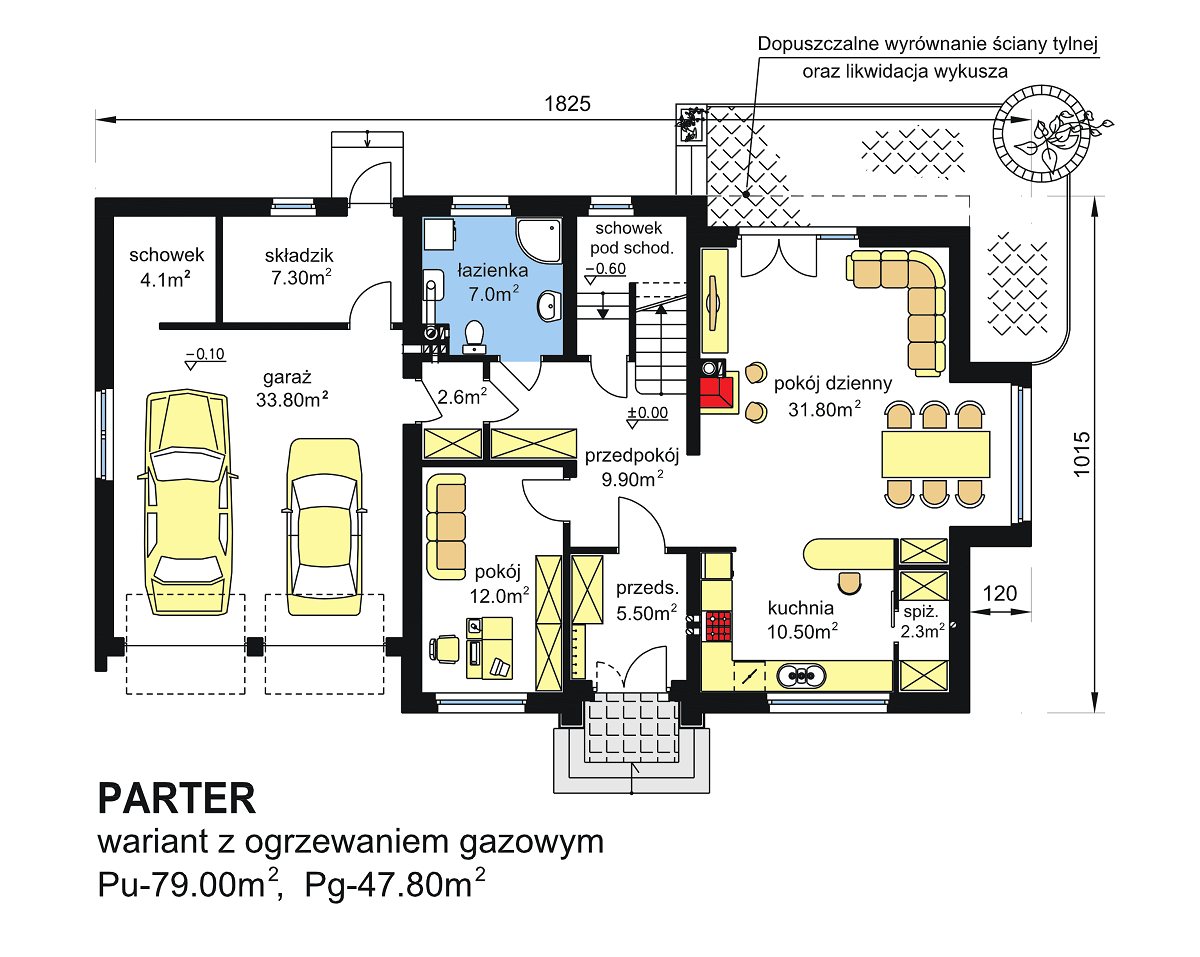

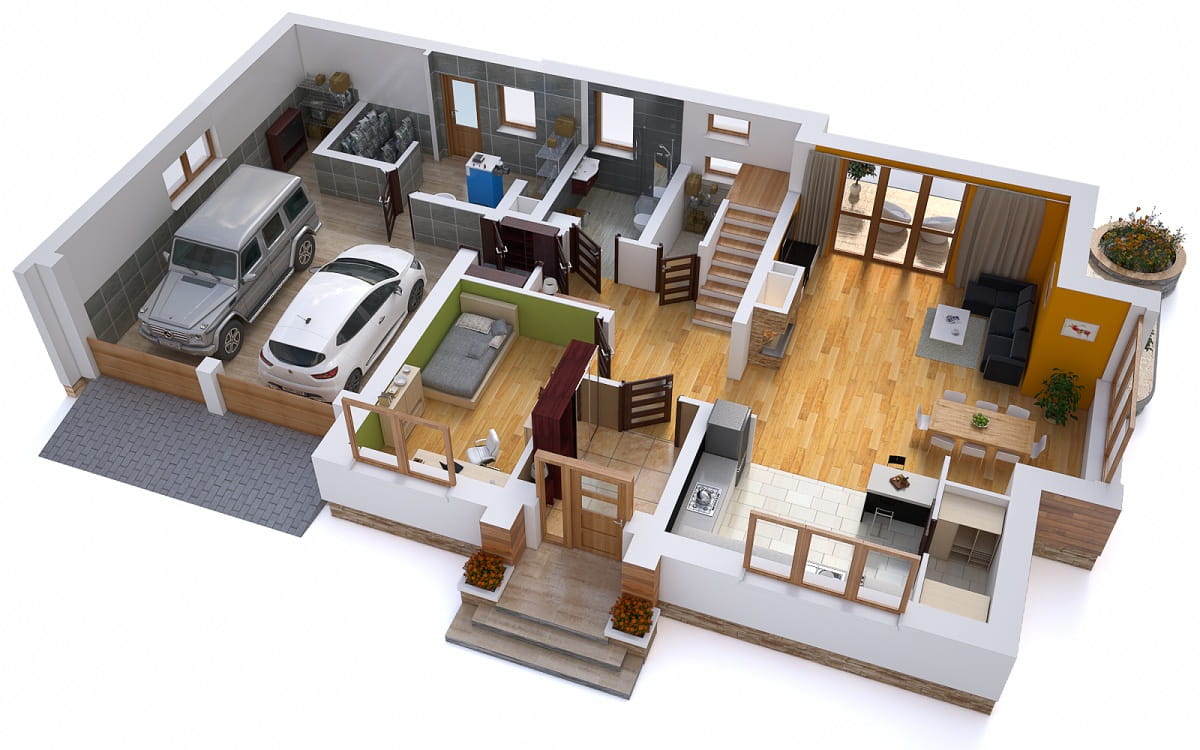

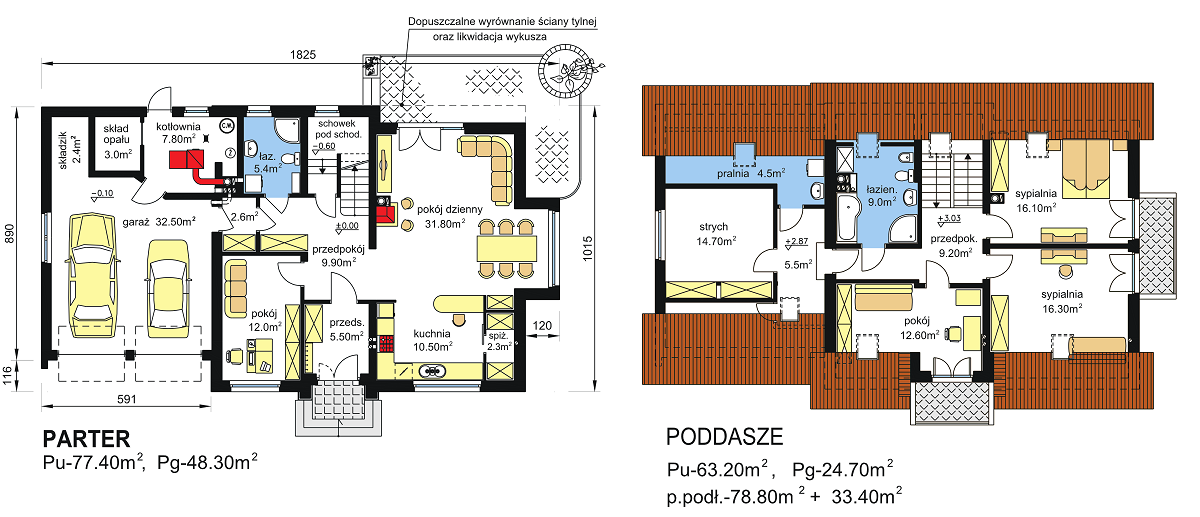

-    parter – 2 pokoje, kuchnia, spiżarka, łazienka, kotłownia, skład opału oraz garaż 2-stanowiskowy.

-    poddasze - 3 sypialnie, łazienka oraz pralnia i strych-suszarnia nad garażem.

Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

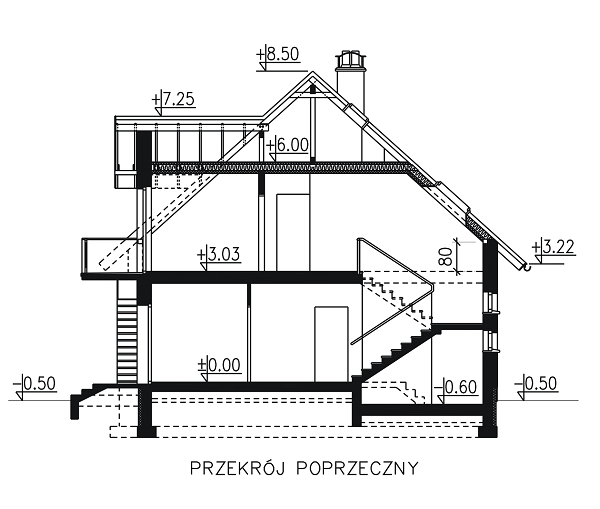

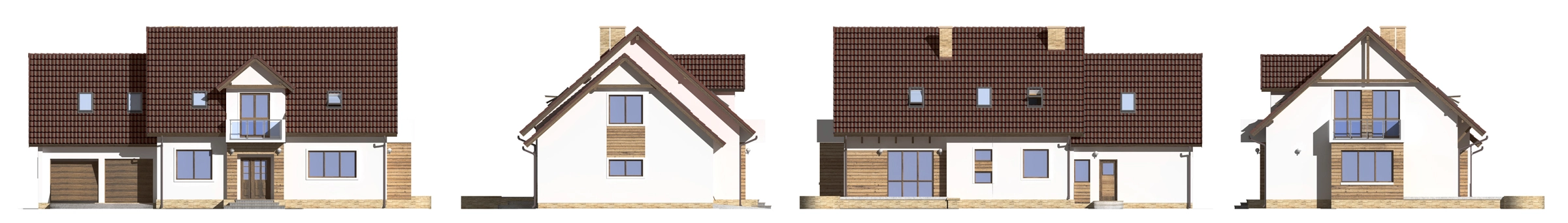

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową stanowiącą jednocześnie zadaszenie wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano segment garażowy obejmujący garaż dwustanowiskowy i kotłownię ze składem opału na parterze, a w poziomie poddasza strych i pralnię, dostępne z budynku głównego.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
