Projekt domu BW-27 wariant 5 - Pow. użytkowa 139,70m2

BW-27 wariant 5

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 139,70

Powierzchnia zabudowy 150,10m2

Powierzchnia dachu 261,40m2

Kubatura  869,70m3

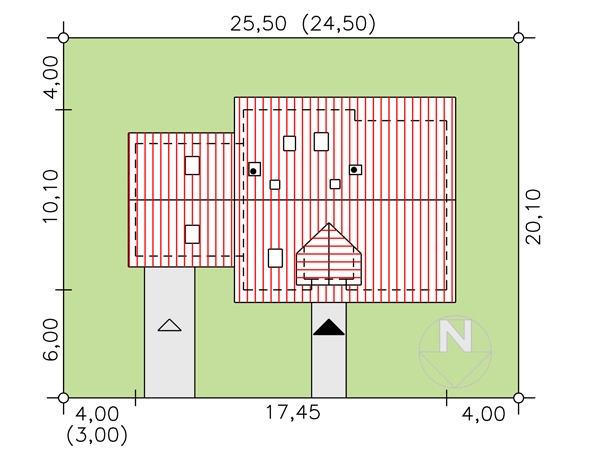

Minimalne wymiary działki   25,50 x 20,10m

(dla sciany szczyt. garażu bez otworów 24,50 x 20,10)

Wysokość pomieszczeń 2,70m

Wysokość budynku  8,73m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

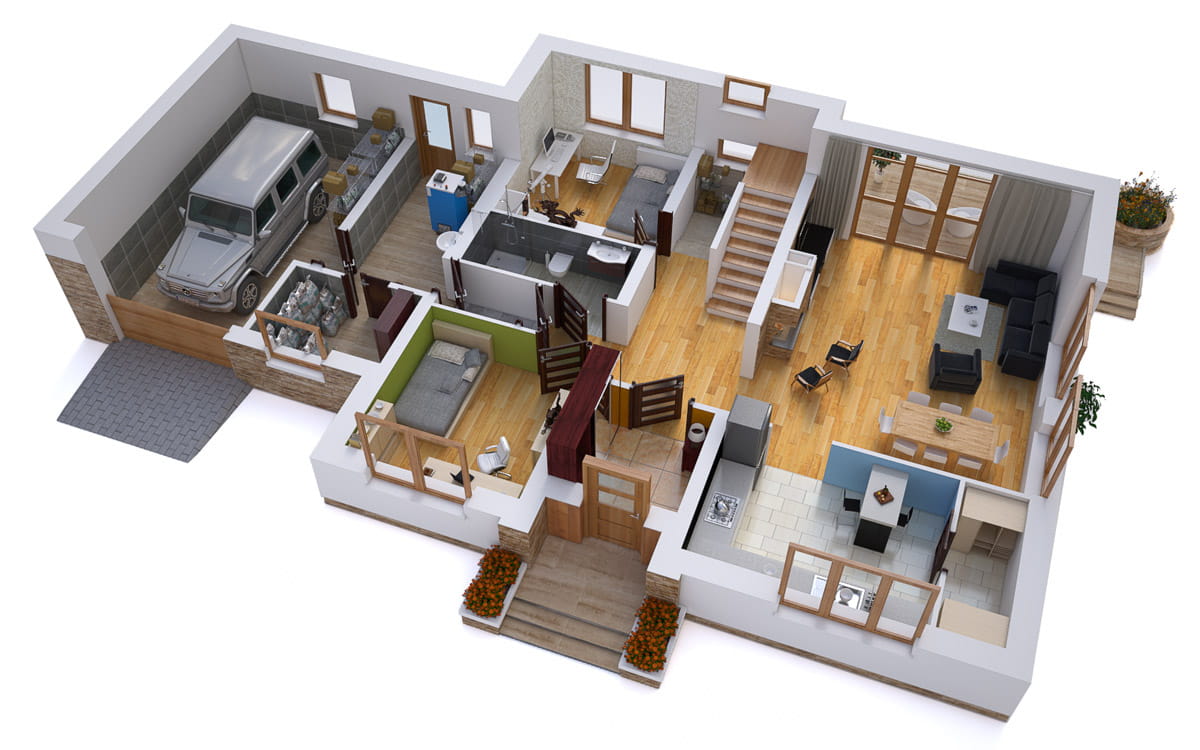

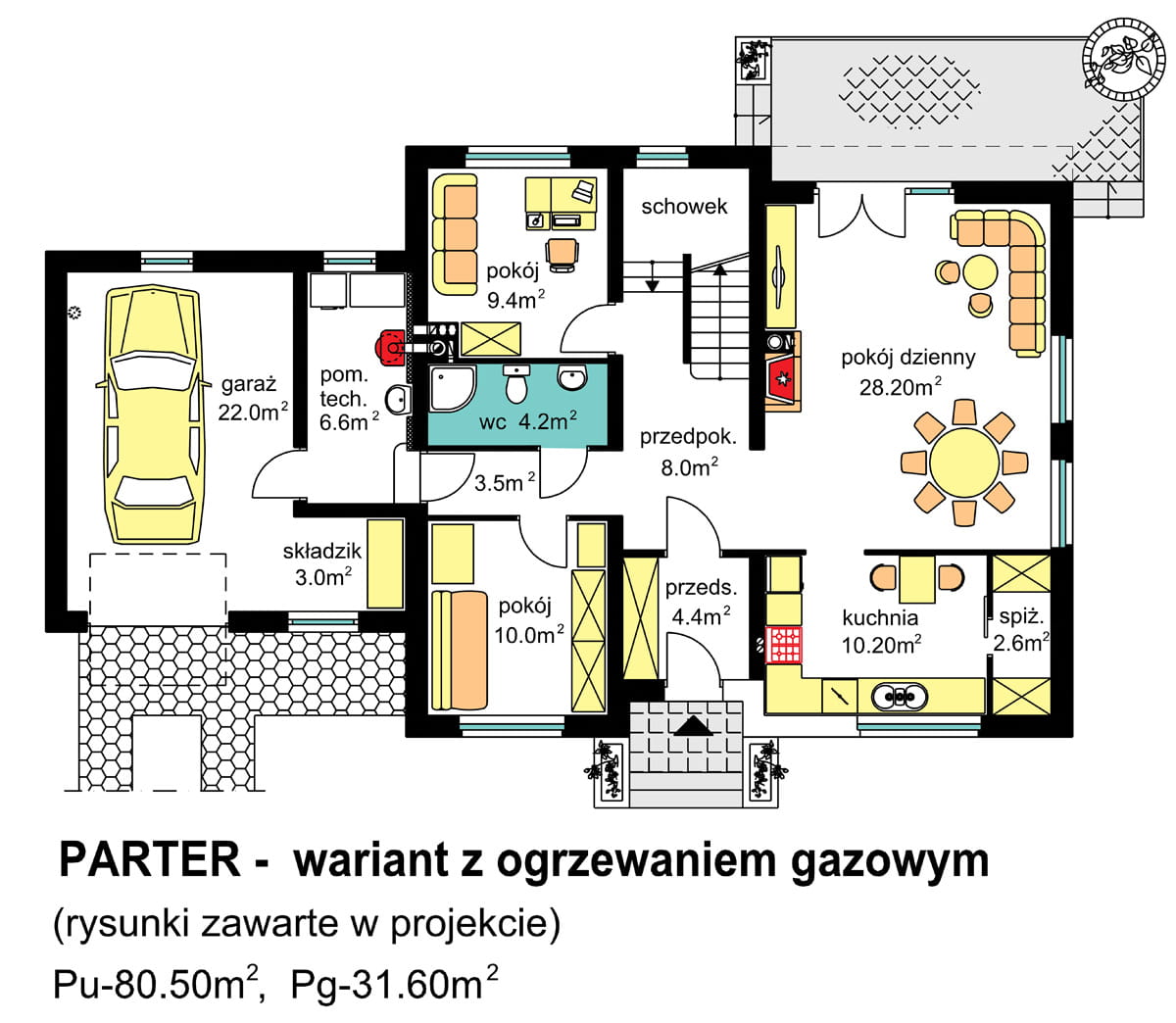

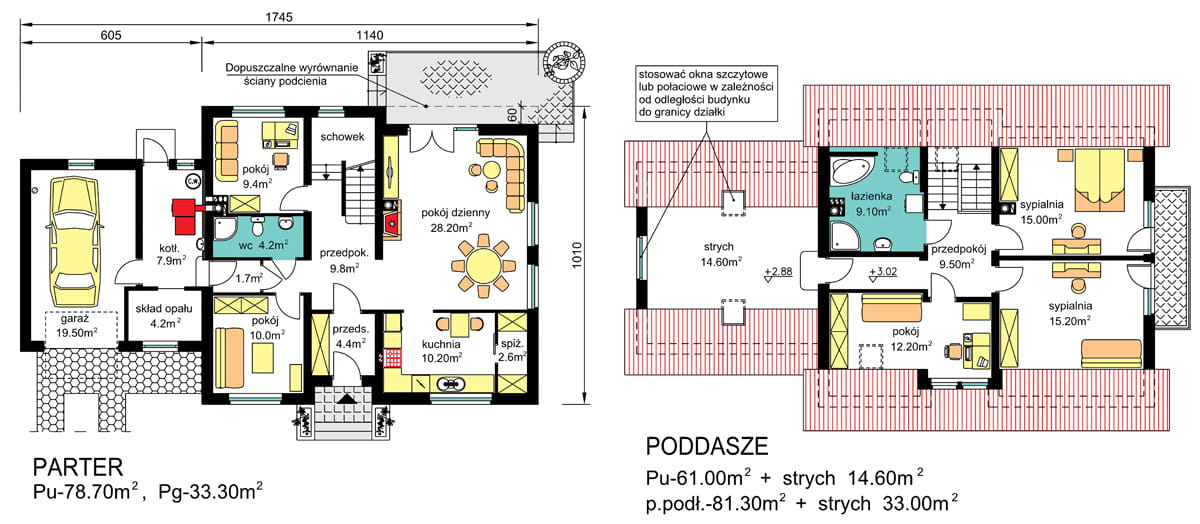

- parter - pokój dzienny, 2 pokoje typu gabinet/studio, kuchnia, spiżarka, węzeł sanitarny, pomieszczenie techniczne, garaż 1-stanowiskowy, składzik.

- poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 5- osobowej rodziny.

Rozwiązania architektoniczne.

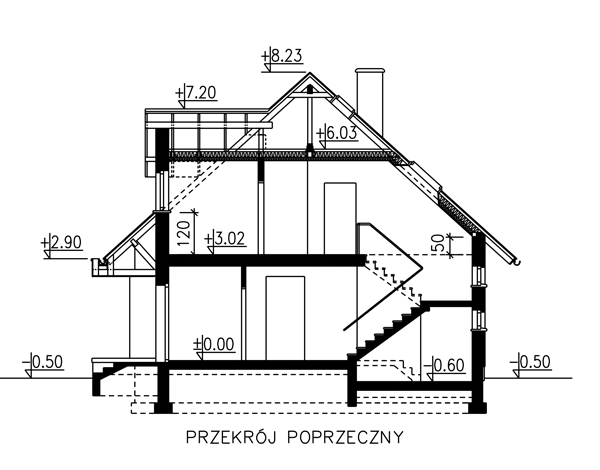

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. Przy ścianie bocznej budynku zaprojektowano segment gospodarczy zawierający pomieszczenie techniczne ze składem opału i garaż 1-stanowiskowy. W poziomie poddasza nad częścią gospodarczą przewidziano strych.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych oraz z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe wylewane. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
