Projekt domu BW-27 wariant 2 (garaż 2st.) - Pow. użytkowa 143,40m2

BW-27 wariant 2

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 143,40m2

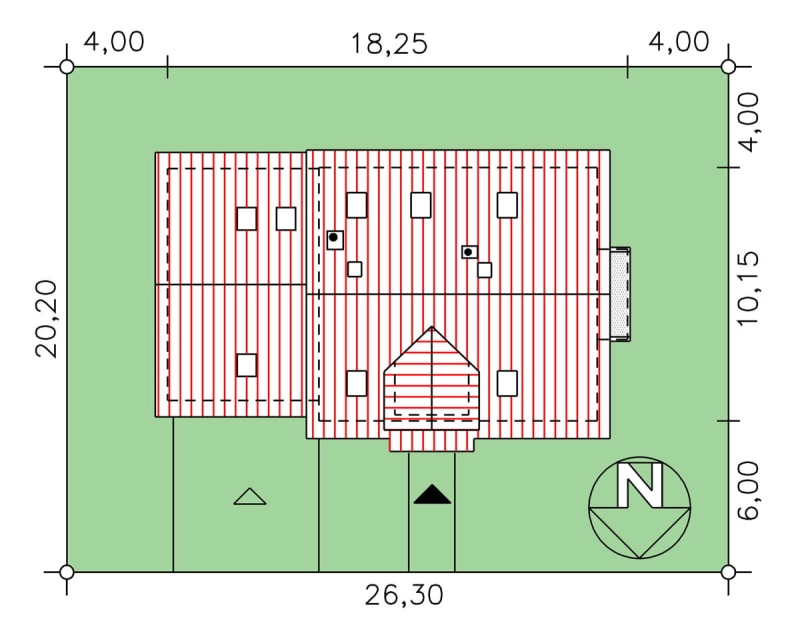

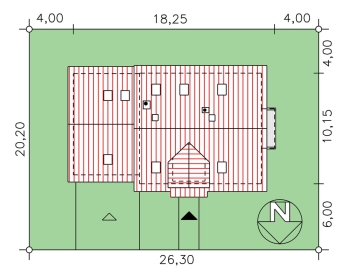

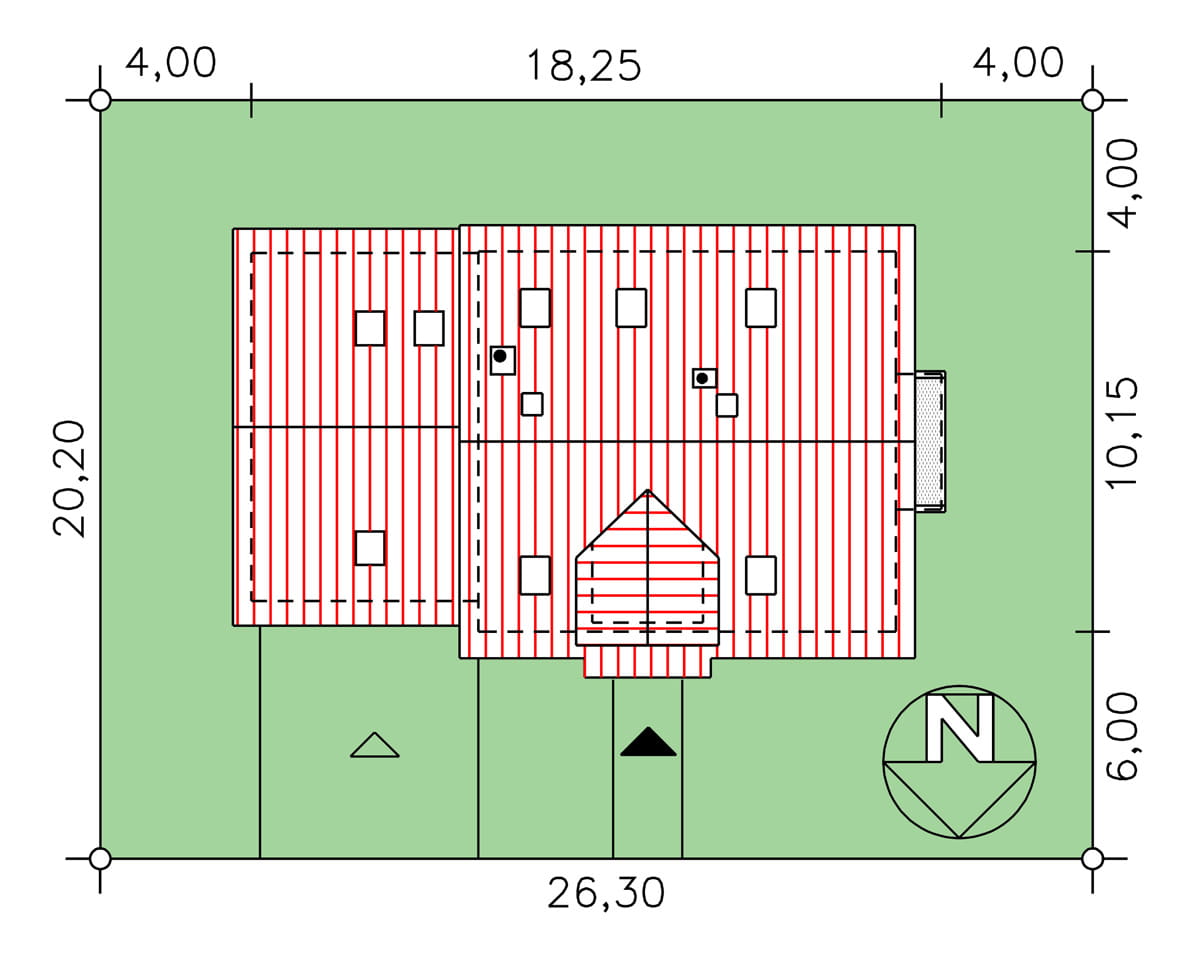

Minimalne wymiary działki  26,30 x 20,20m

Powierzchnia zabudowy   172,10m2

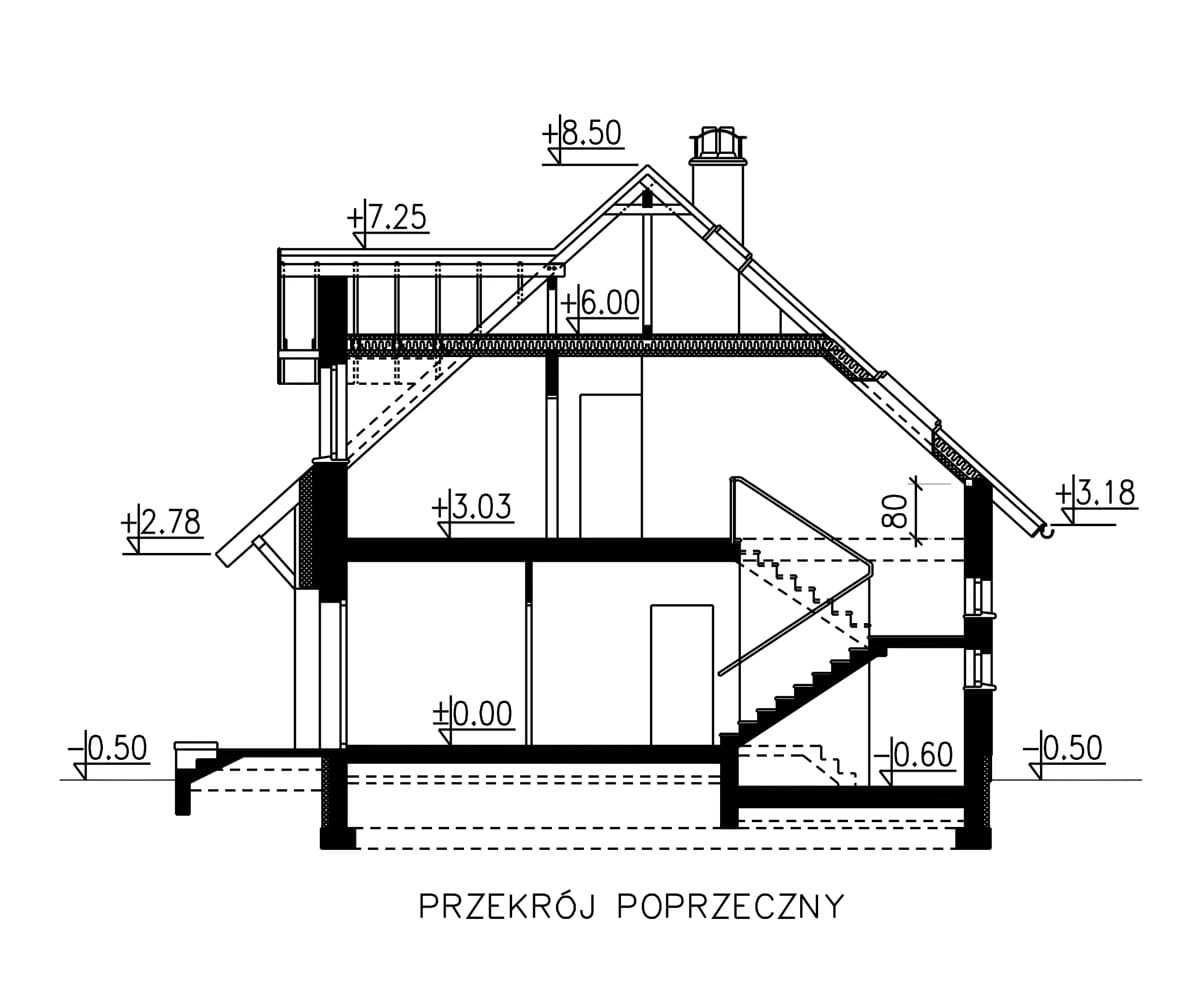

Wysokość pomieszczeń 2,70, 2,67m

Wysokość budynku   9,00m

Powierzchnia dachu 284,20m

Kubatura  998,90m

Kąt nachylenia dachu 42st.

Kotłownia z piecem na paliwo stałe -  TAK

Ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia, z garażem dobudowanym 2-stanowiskowym. Program użytkowy:

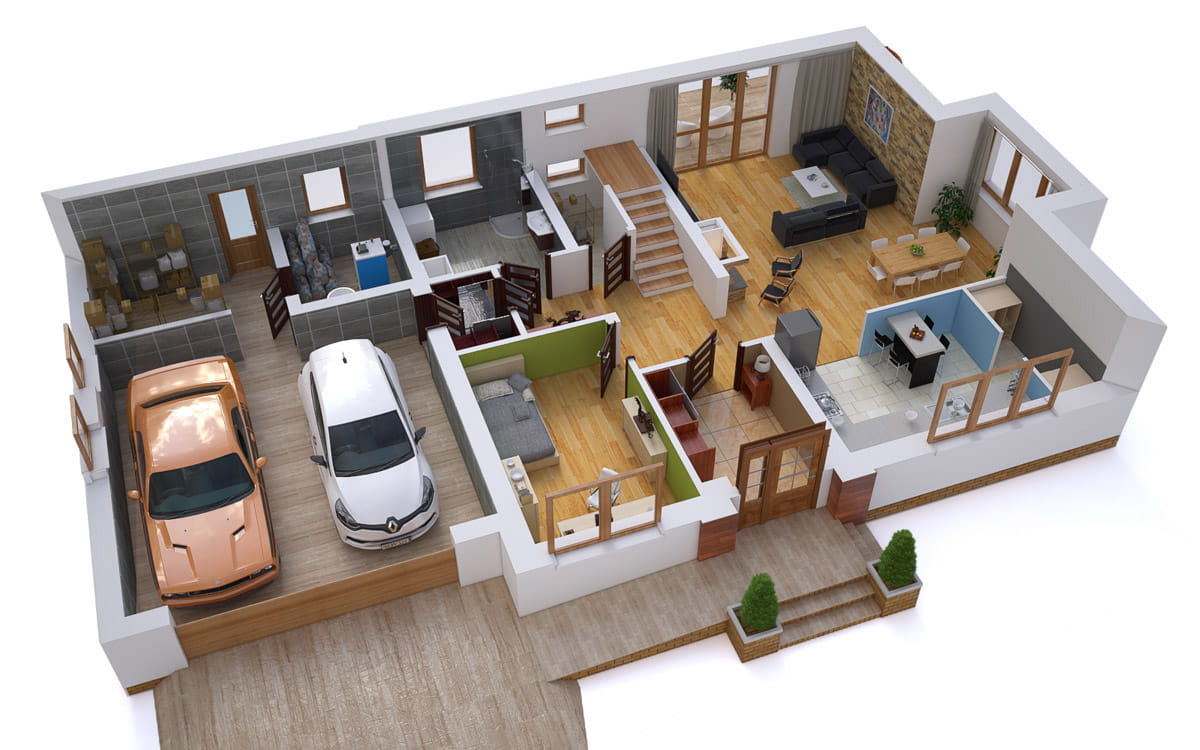

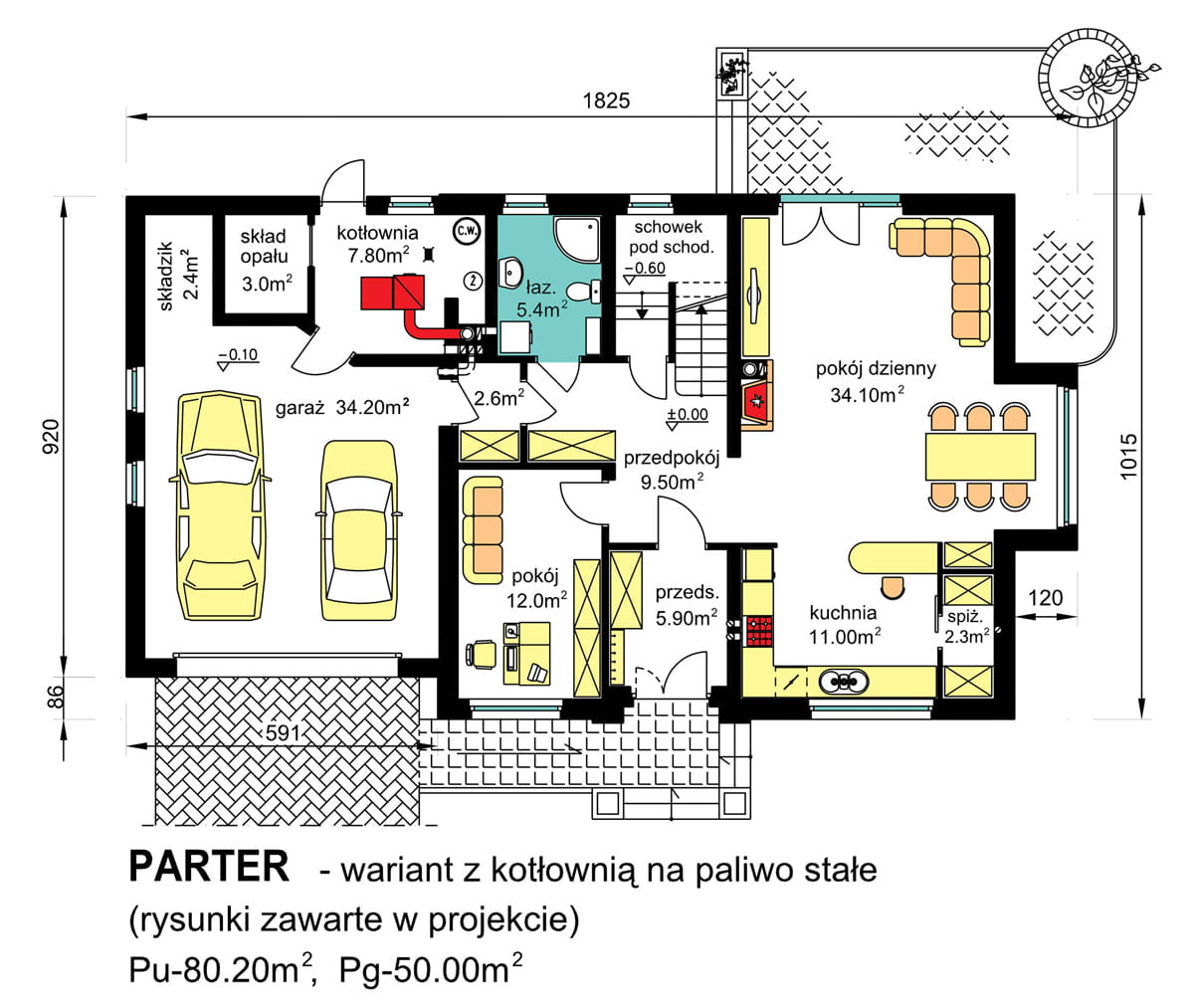

-   parter – 2 pokoje, kuchnia, spiżarka, łazienka, kotłownia ze składem opału oraz garaż 2-stanowiskowy.

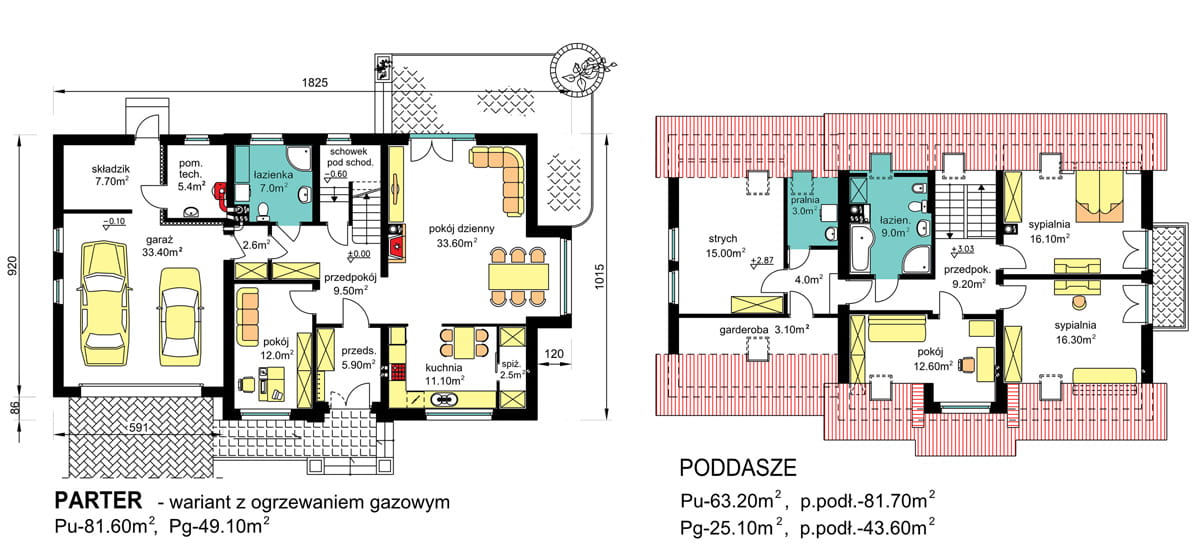

-   poddasze - 3 sypialnie, łazienka oraz pralnia, strych-suszarnia i garderoba nad garażem.

Wielkość budynku odpowiada potrzebom 5-osobowej rodziny.

Rozwiązania architektoniczne.

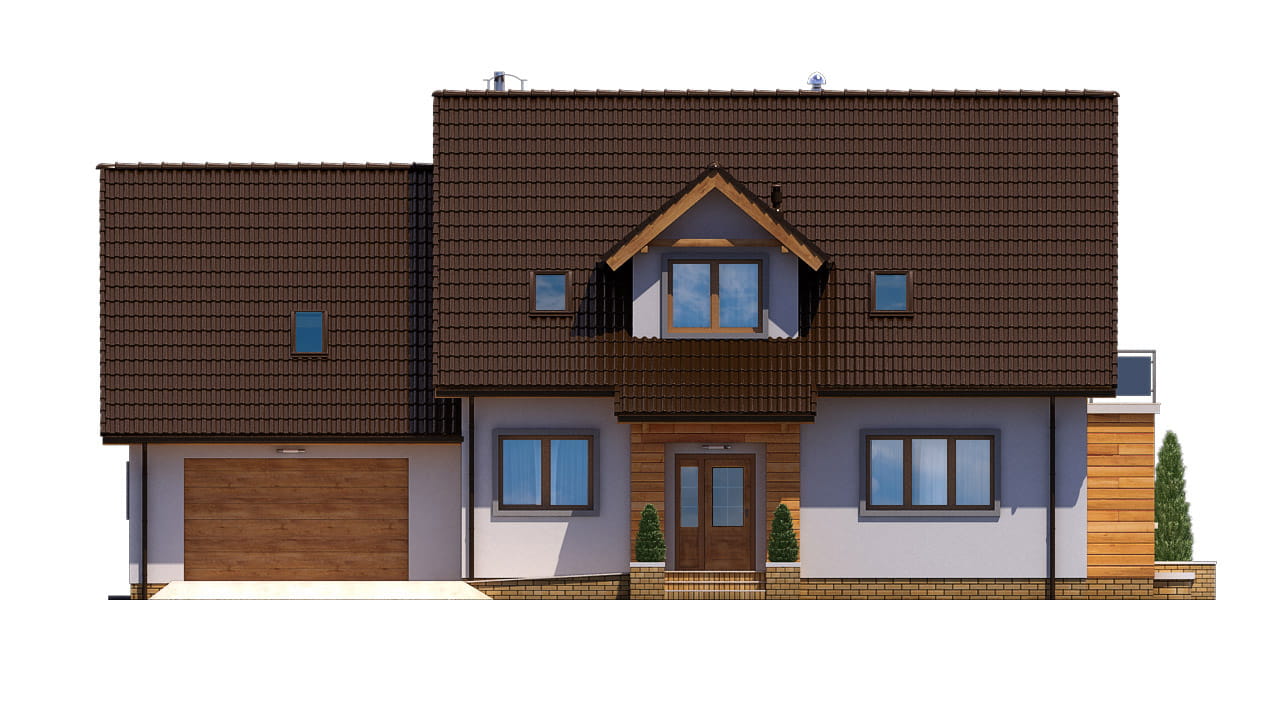

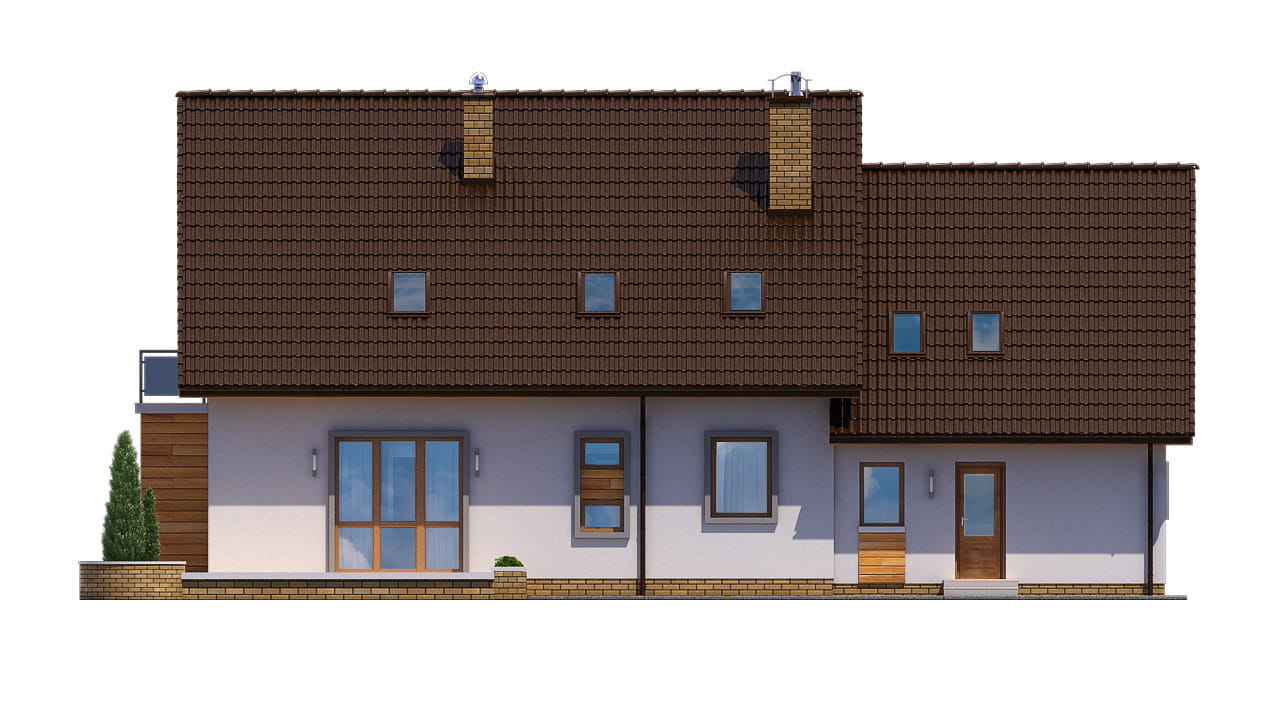

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

W strefie wejściowej budynku zaprojektowano lukarnę dachową, a pod nią przedłużono połać dachową dla zadaszenia wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano segment garażowy obejmujący garaż 2-stanowiskowy i kotłownię ze składem opału na parterze, a w poziomie poddasza strych, garderobę i pralnię, dostępne z budynku głównego.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe. Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
