Projekt domu BW-27 wariant 3 - Pow. użytkowa 144,80m2

BW-27 wariant 3

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 139,90

Powierzchnia zabudowy 144,00m2

Powierzchnia dachu  246,40m2

Kubatura  848,40m3

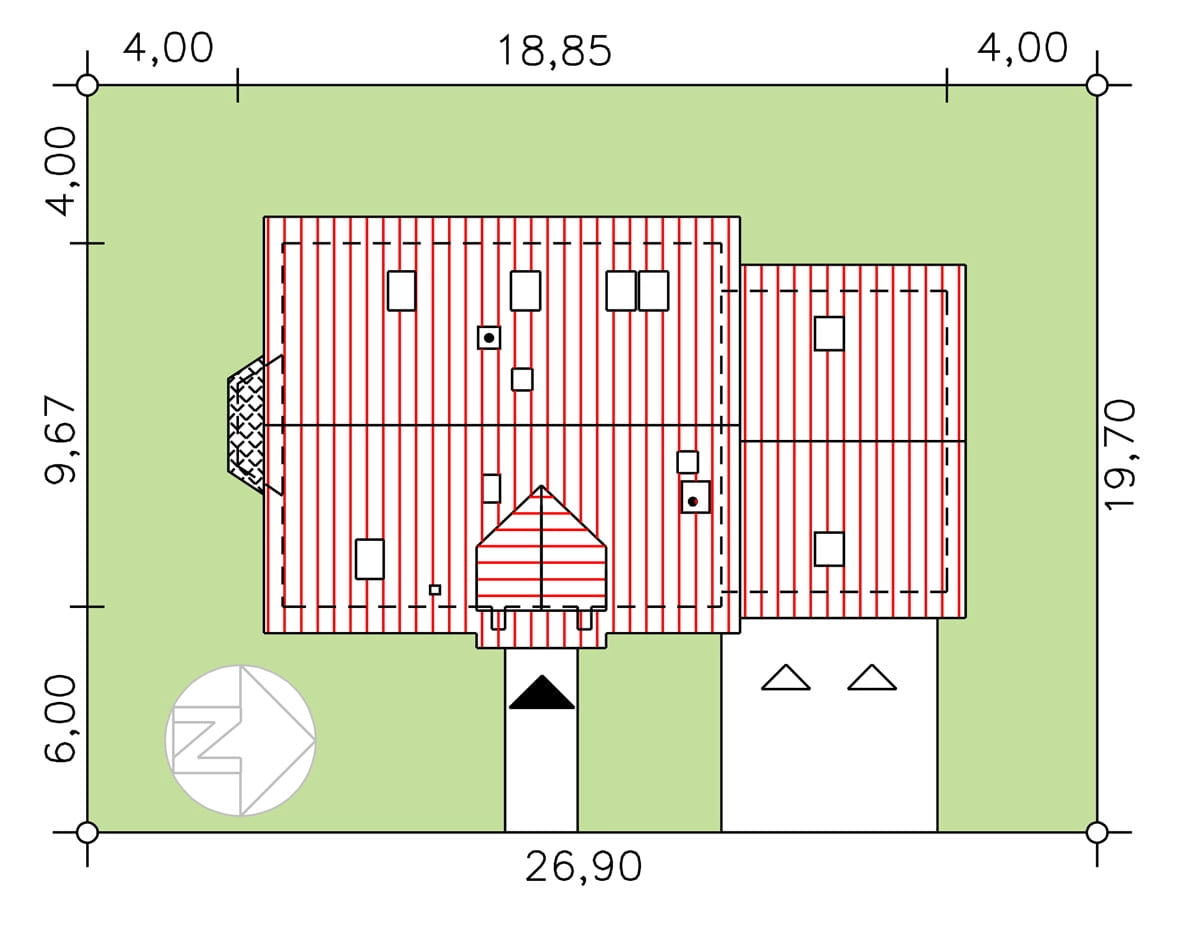

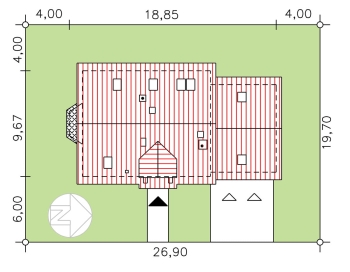

Minimalne wymiary działki 23,30 x 19,70m

j.w bez garażu  19,70 x 19,70m

Wysokość pomieszczeń 2,70, 2,52m

Wysokość budynku  8,60m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia,   z   poddaszem użytkowym i dobudowanym segmentem garażowym.  Program użytkowy:

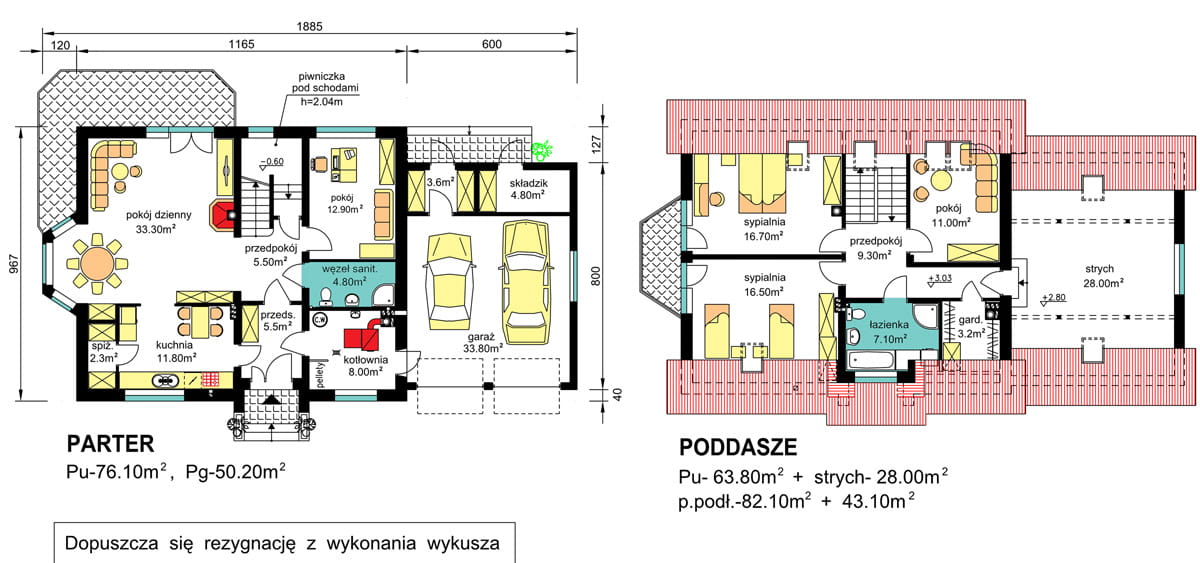

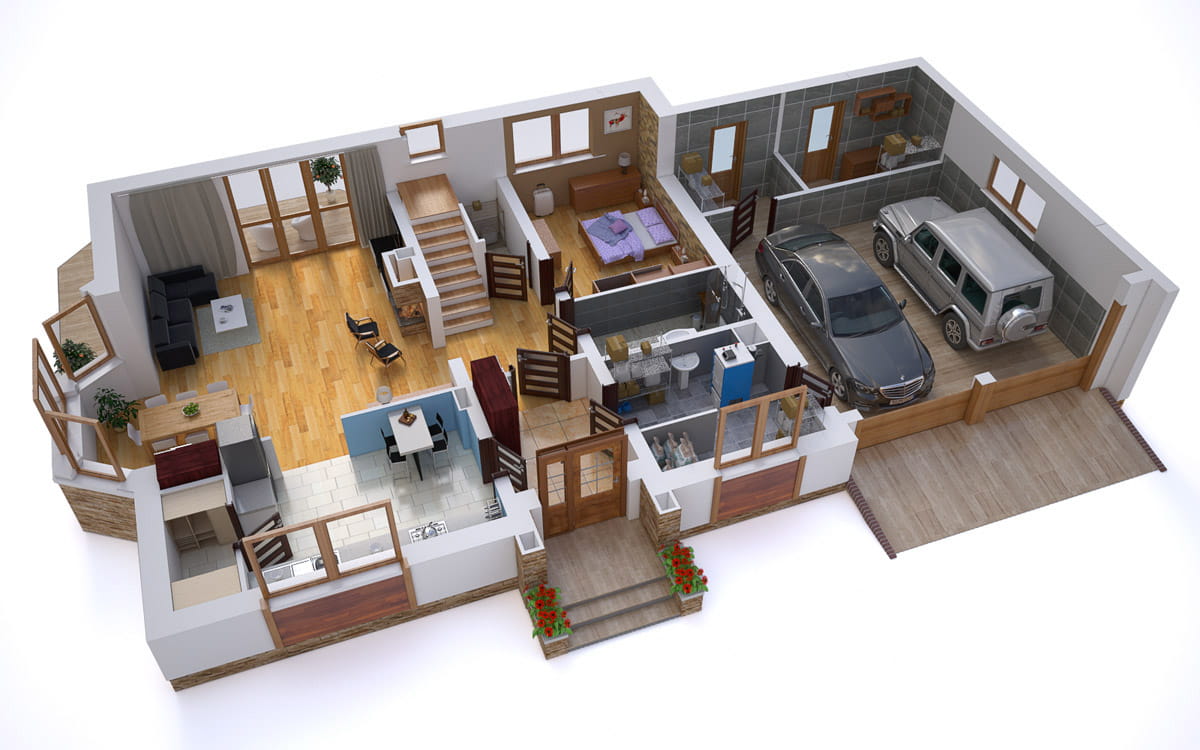

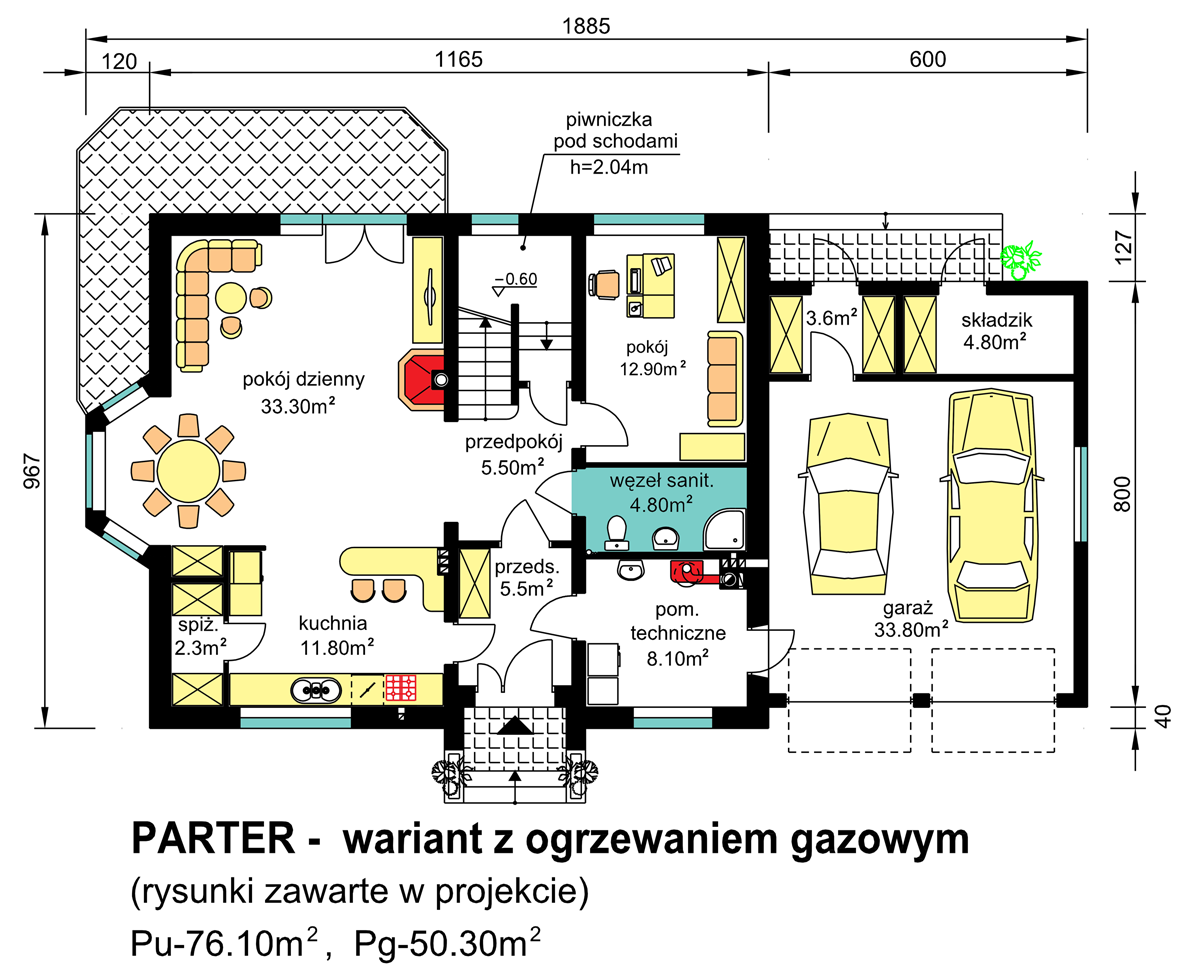

Parter: 2 pokoje, kuchnia, spiżarka, węzeł sanitarny, kotłownia i garaż dobudowany 2-stanowiskowy z wydzielonym składzikiem na narzędzia i komórką gospodarczą.

Poddasze: 3 sypialnie, łazienka, garderoba i strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

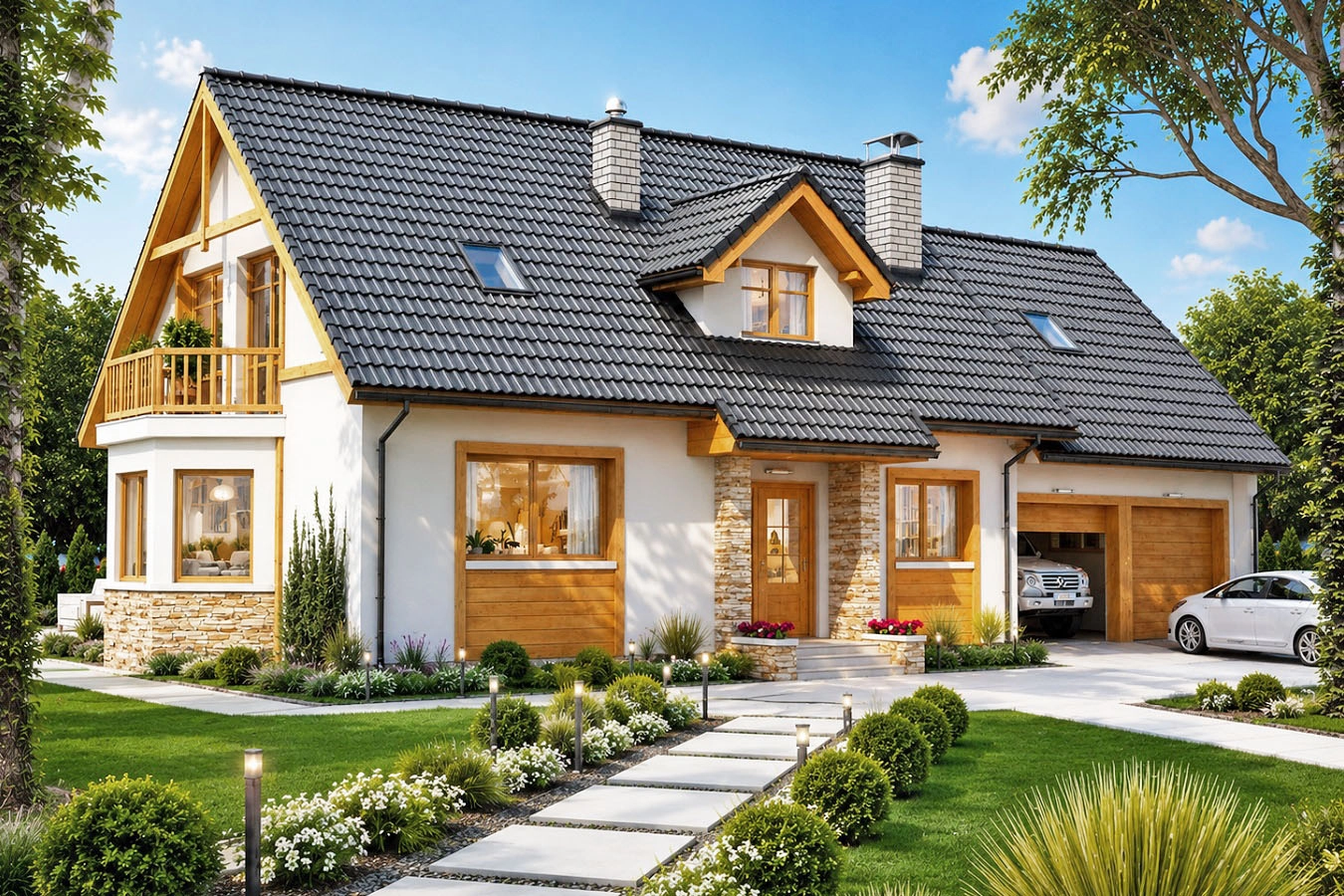

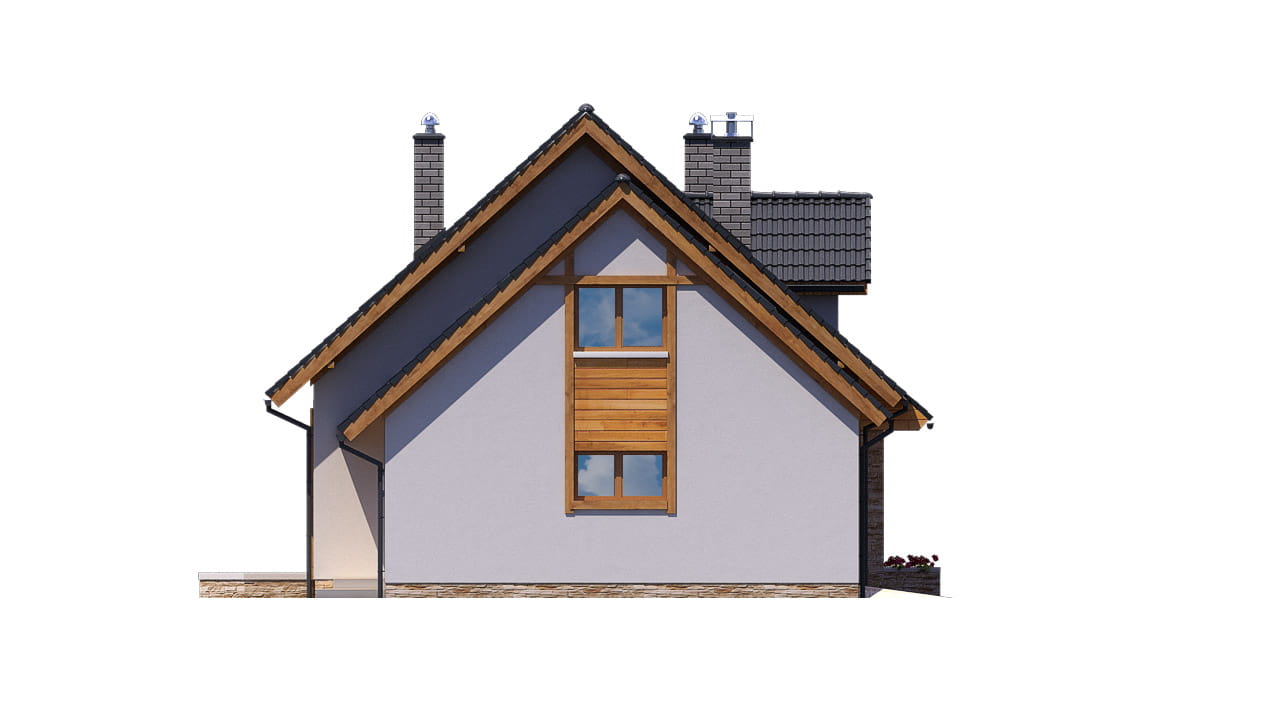

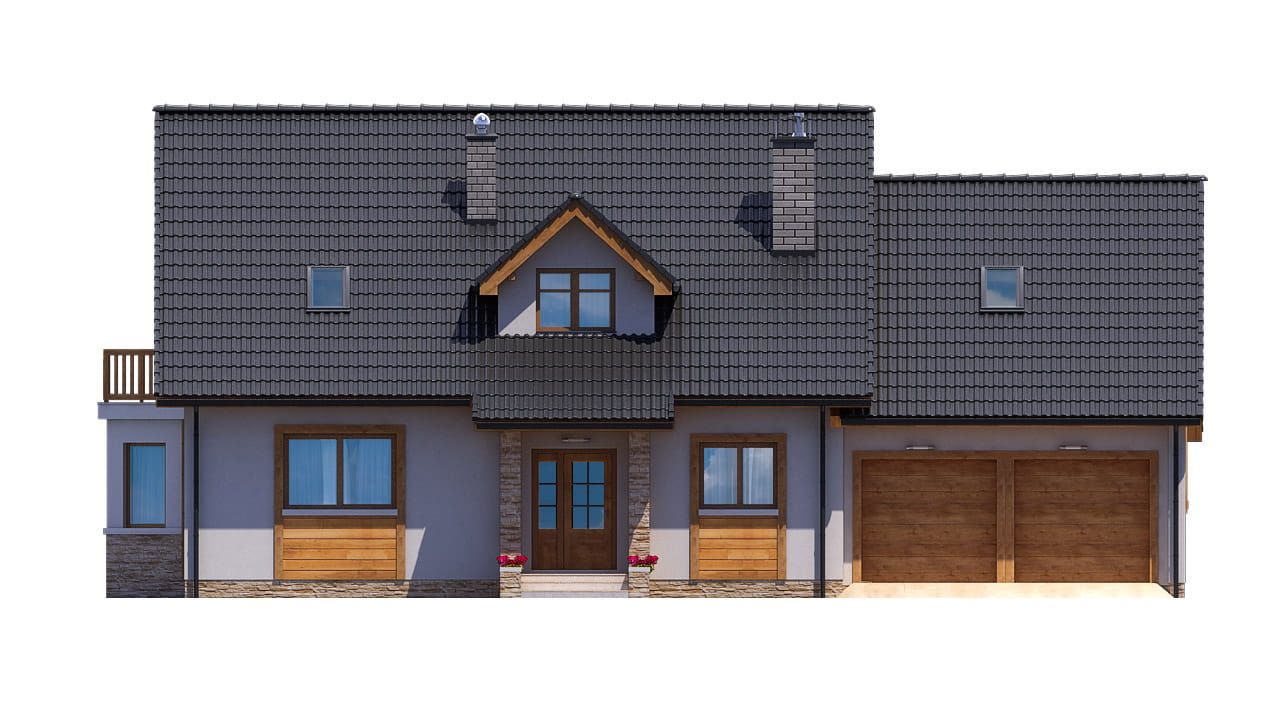

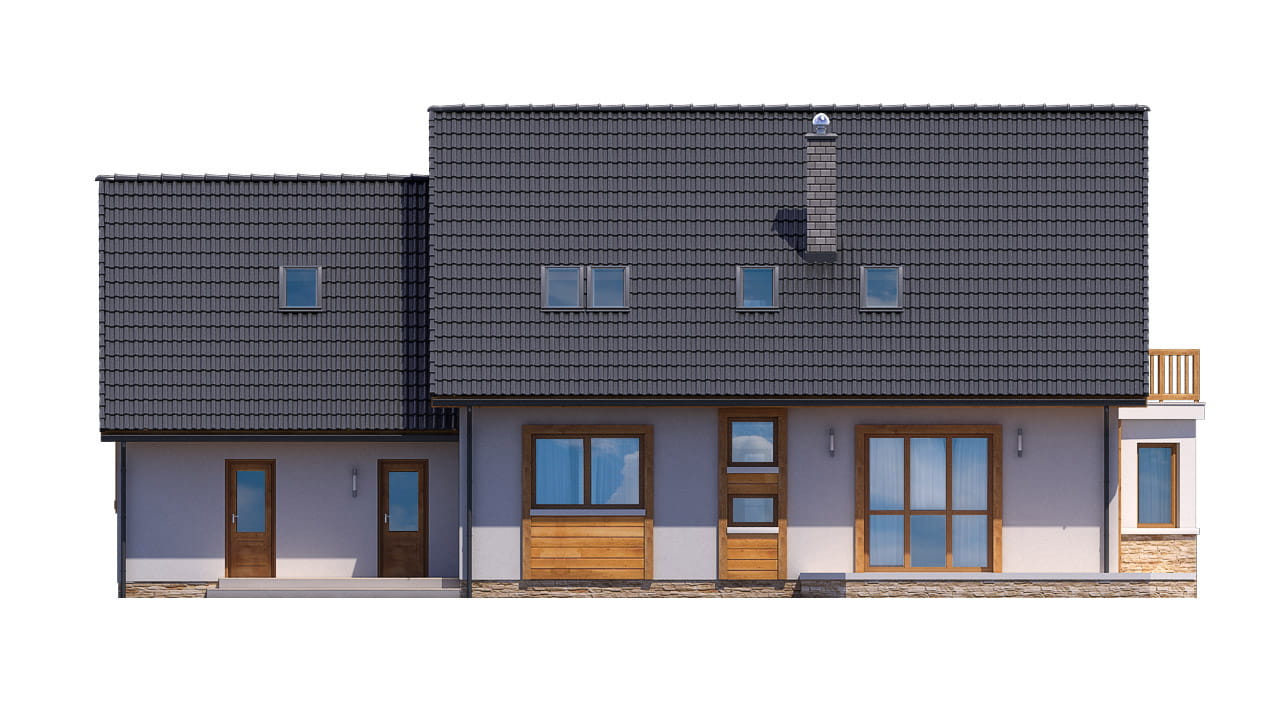

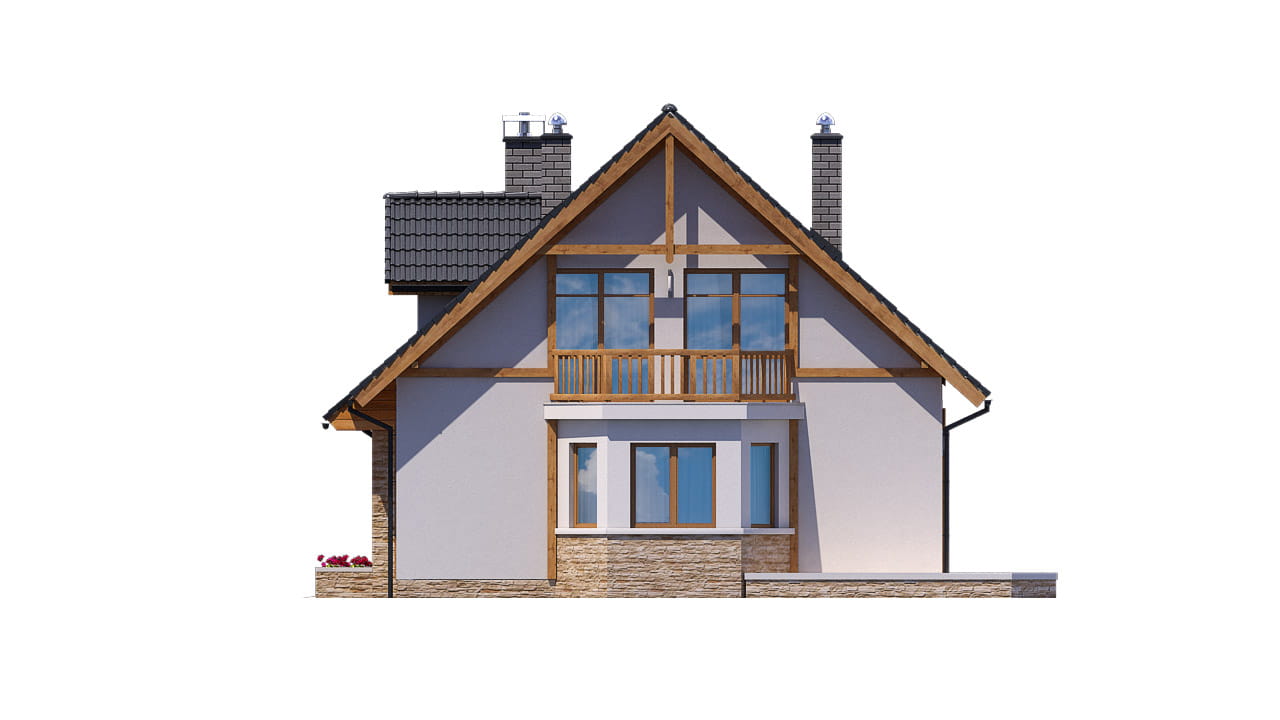

Zaprojektowano budynek parterowy nie podpiwniczony, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. Przy ścianie bocznej budynku zaprojektowano garaż 2-stanowiskowy ze strychem dostępnym z  poziomu poddasza, a po stronie przeciwnej wykusz powiększający pokój dzienny. W poziomie stropu nad parterem wykusz zwieńczono tarasem płaskim z balustradą.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

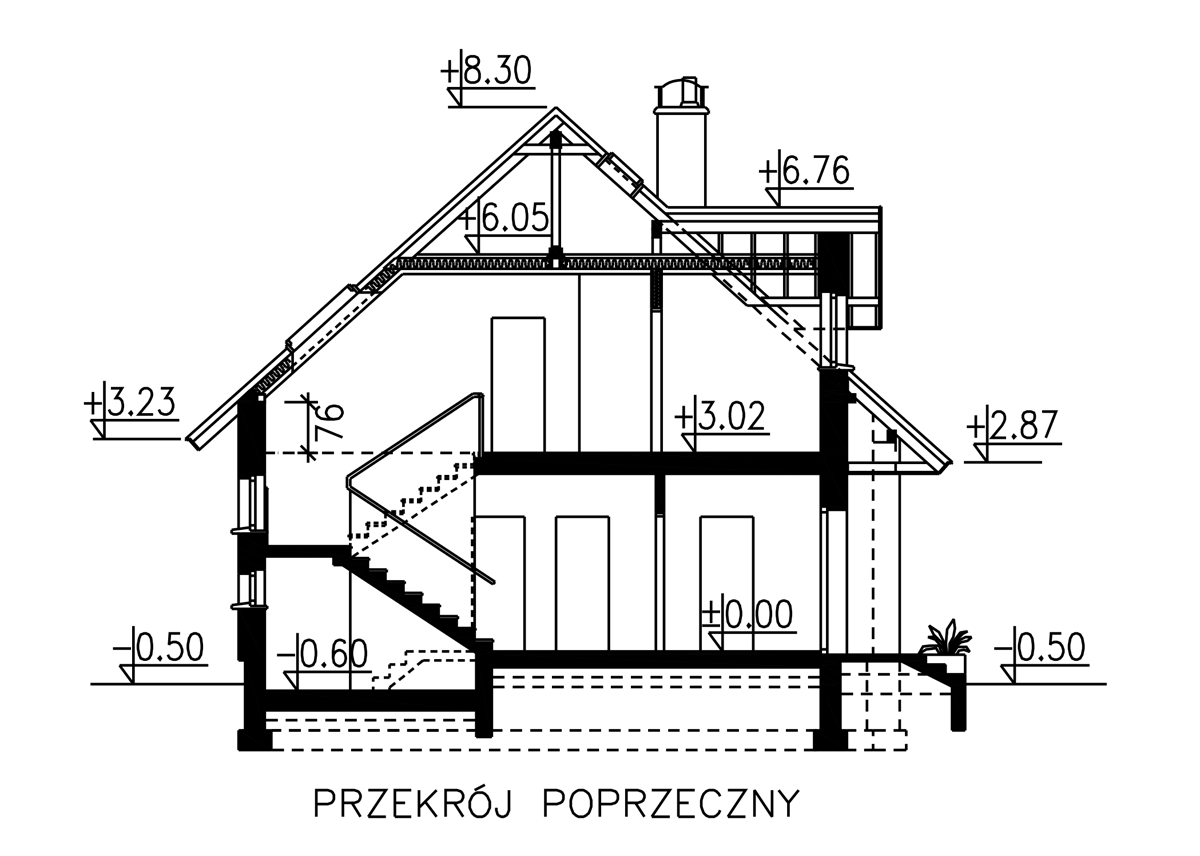

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
