BW-36 WARIANT 16 bez garażu

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 102,90

Powierzchnia zabudowy  102,80m2

Powierzchnia dachu  157,60m2 + wiata na opał 7,80m2

Kubatura  552,20m3

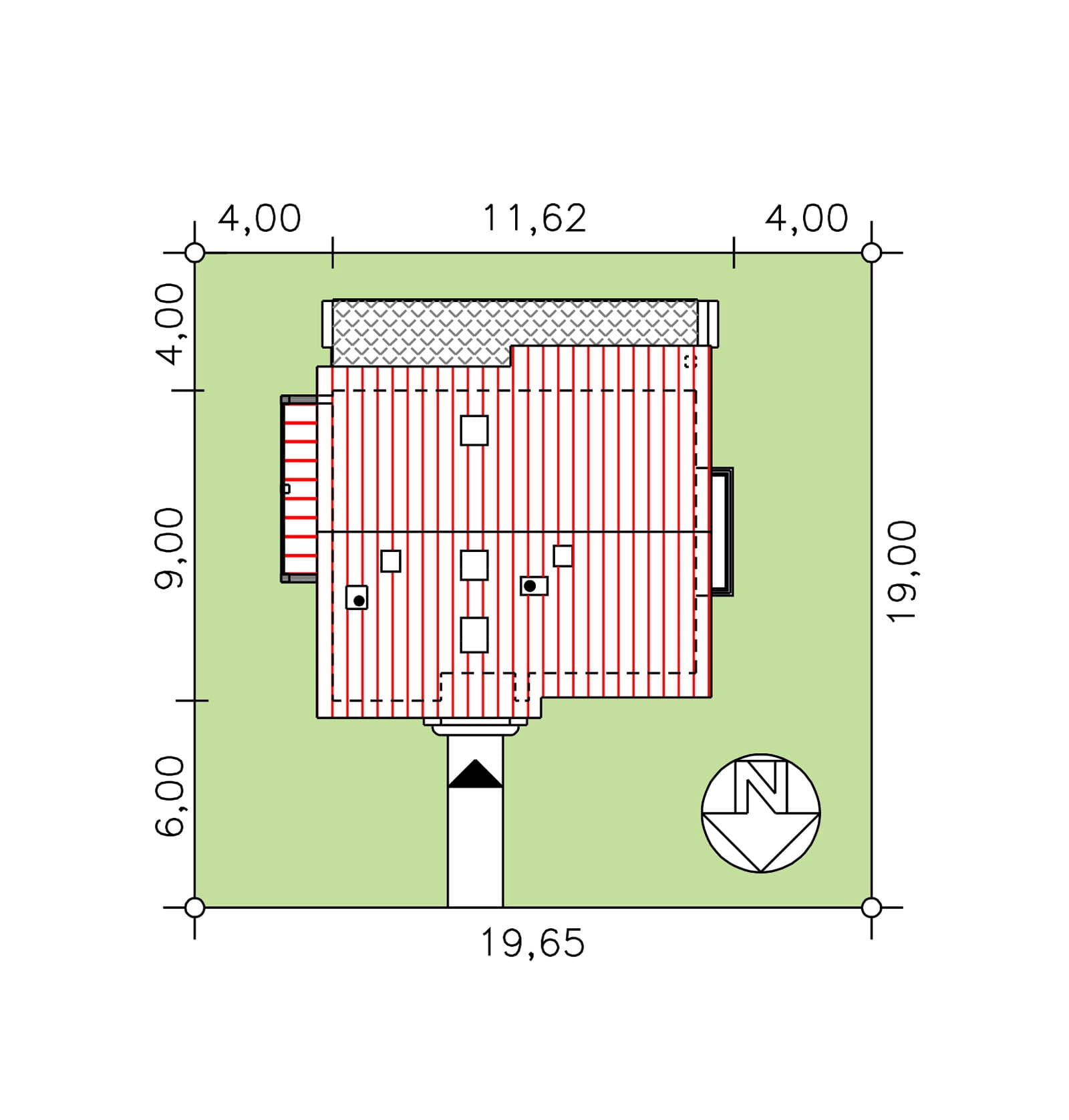

Minimalne wymiary działki   19,65 x 19,00m

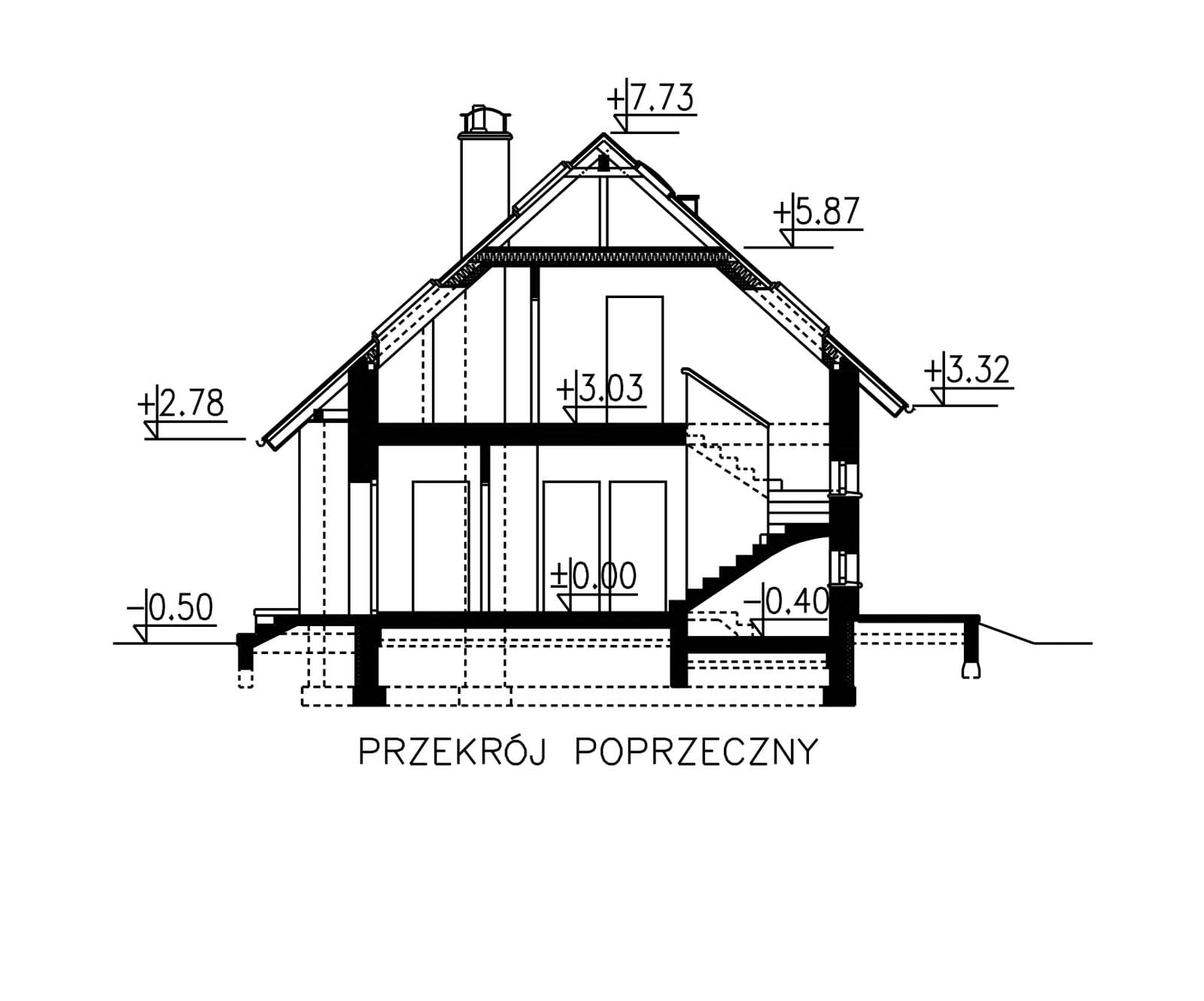

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42°

Kotłownia na paliwo stałe    - TAK

Wariantowo ogrzewanie gazowe   - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

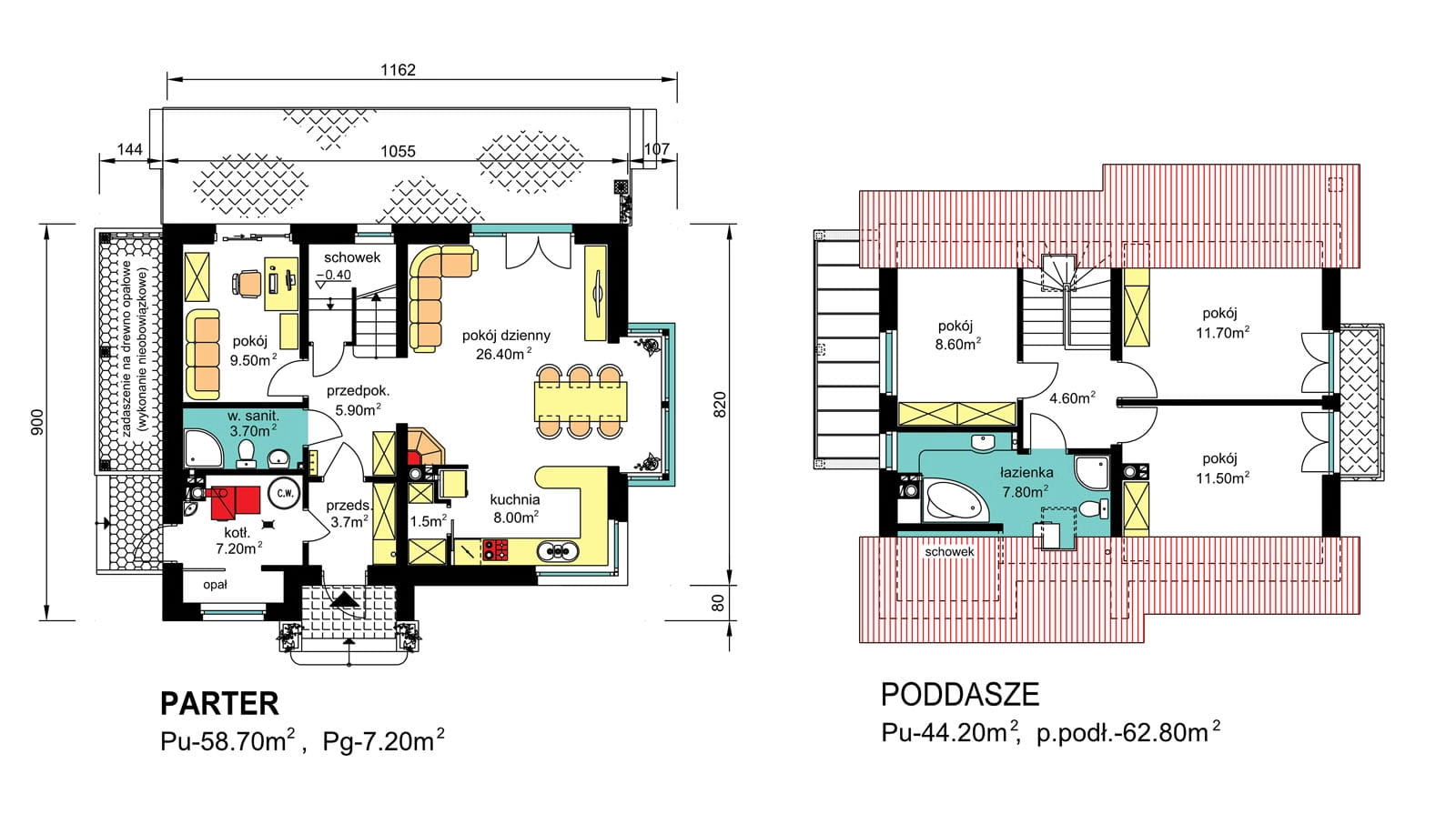

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym. Program użytkowy:

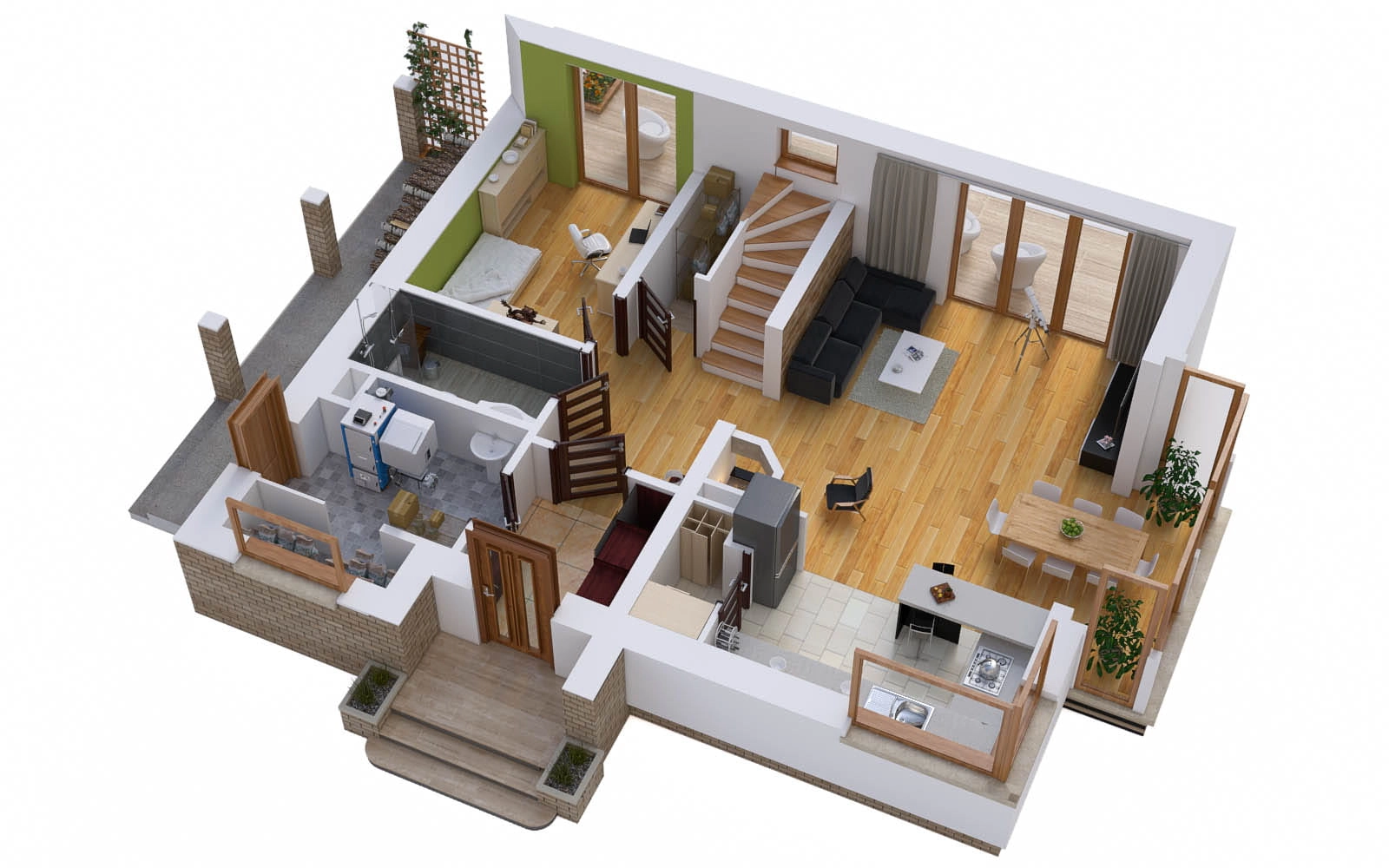

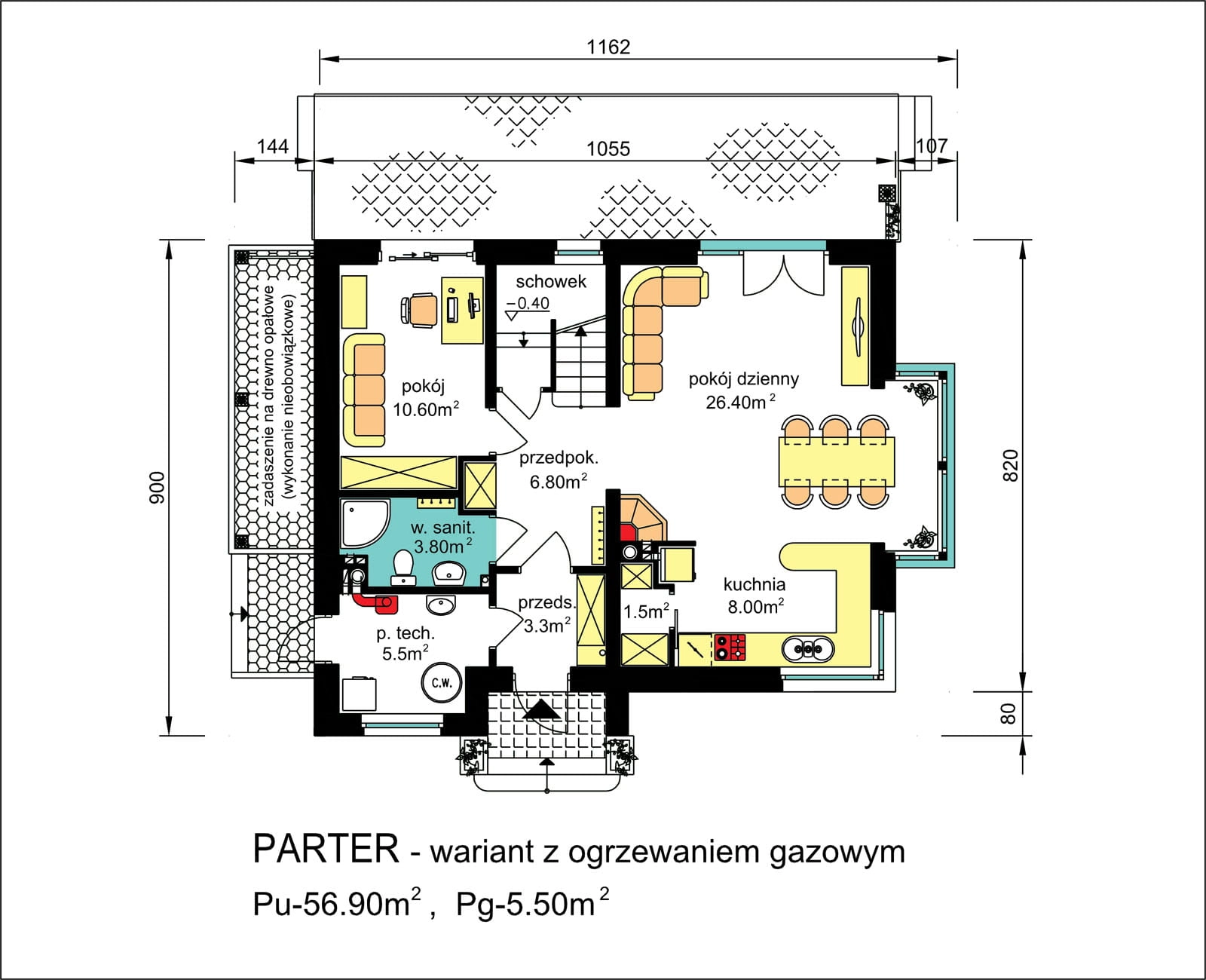

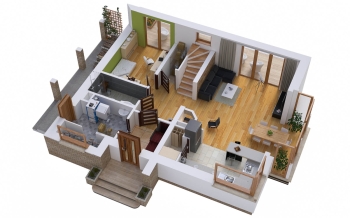

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz zadaszony składzik (wiata) na drewno opałowe.

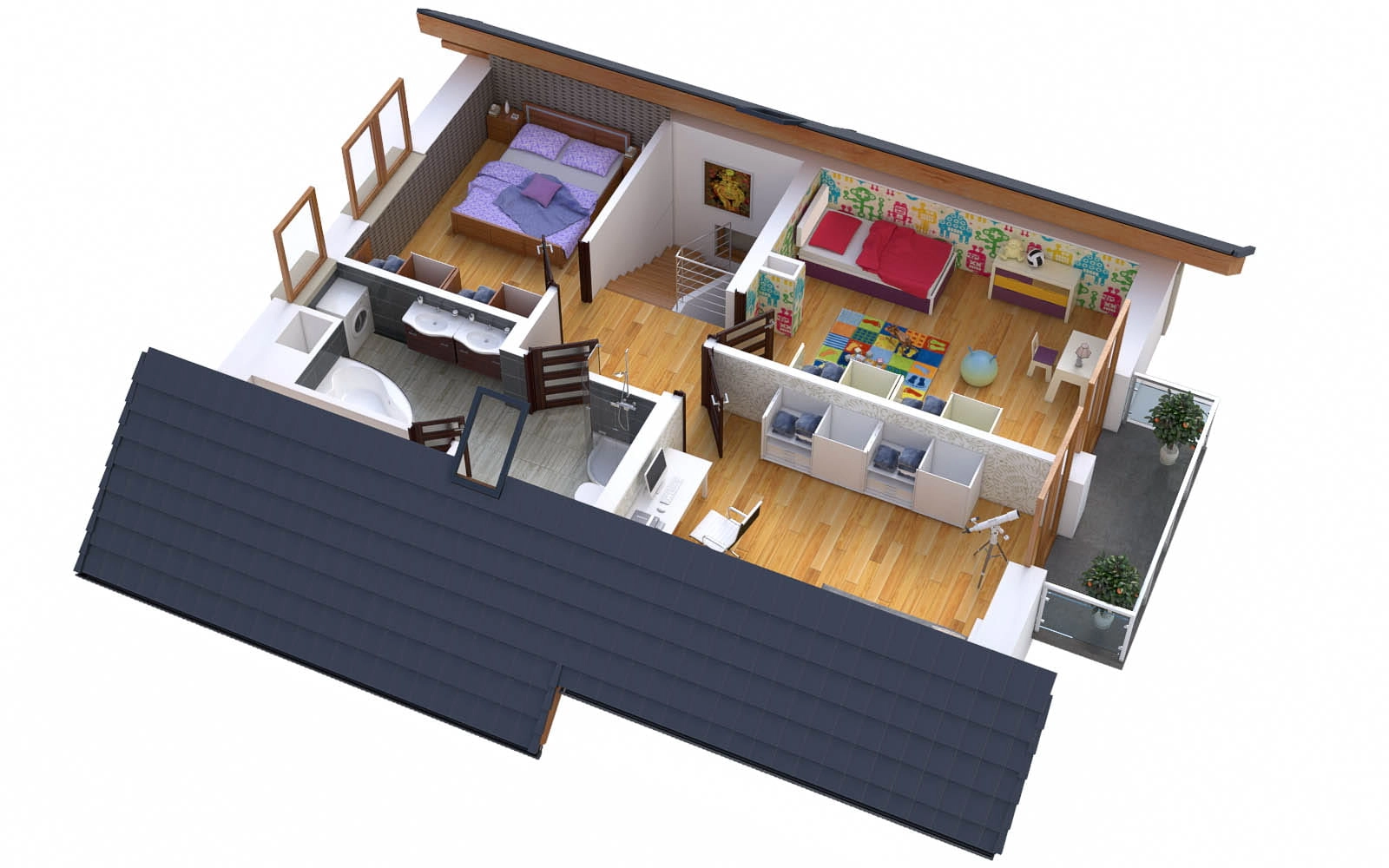

-   poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

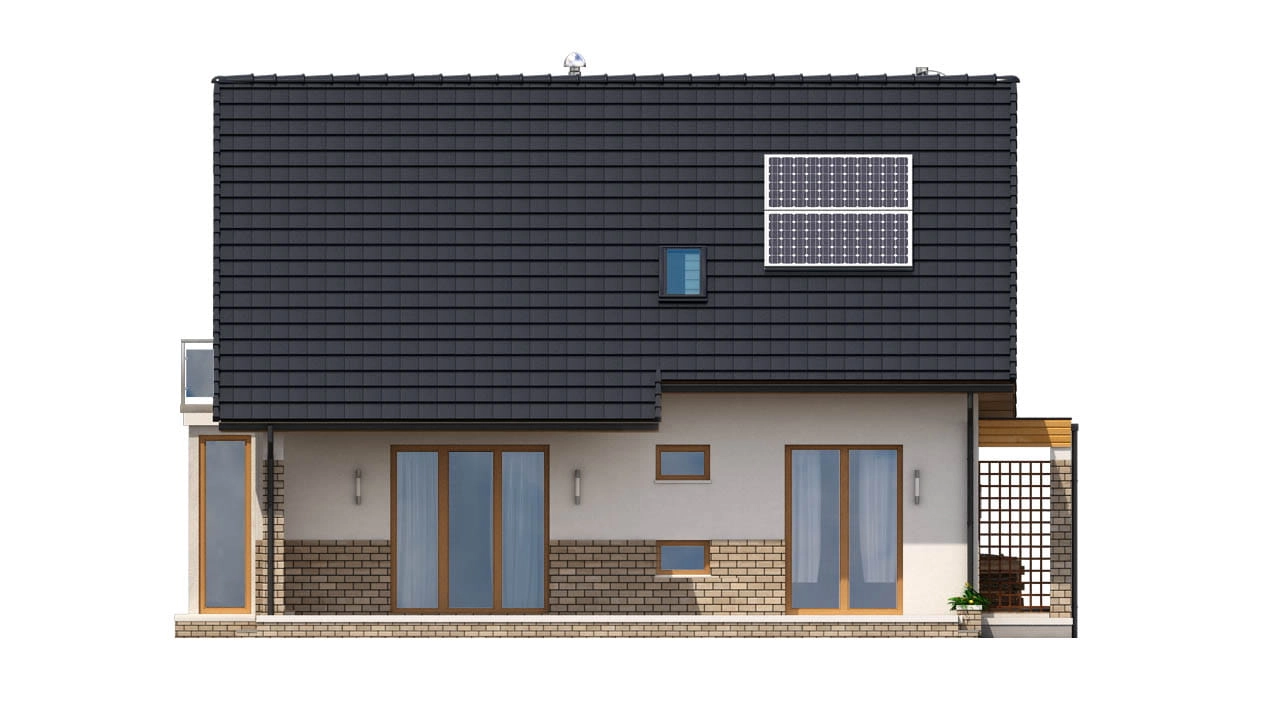

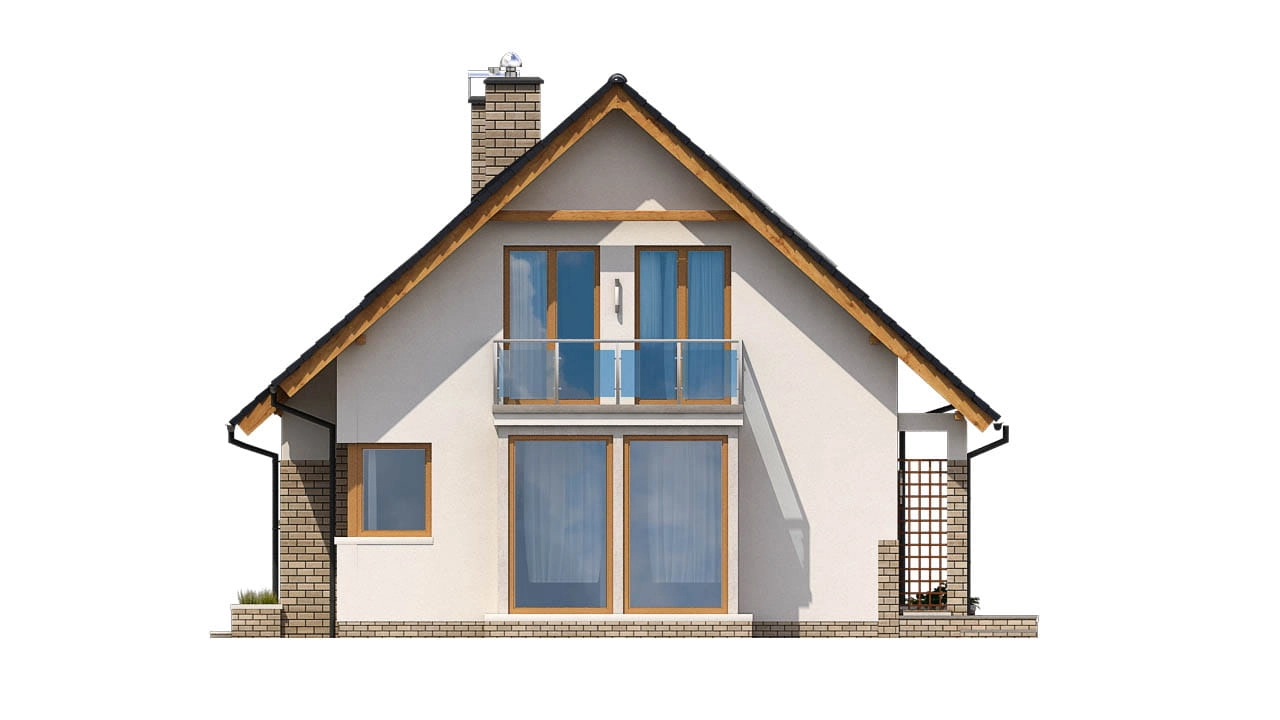

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

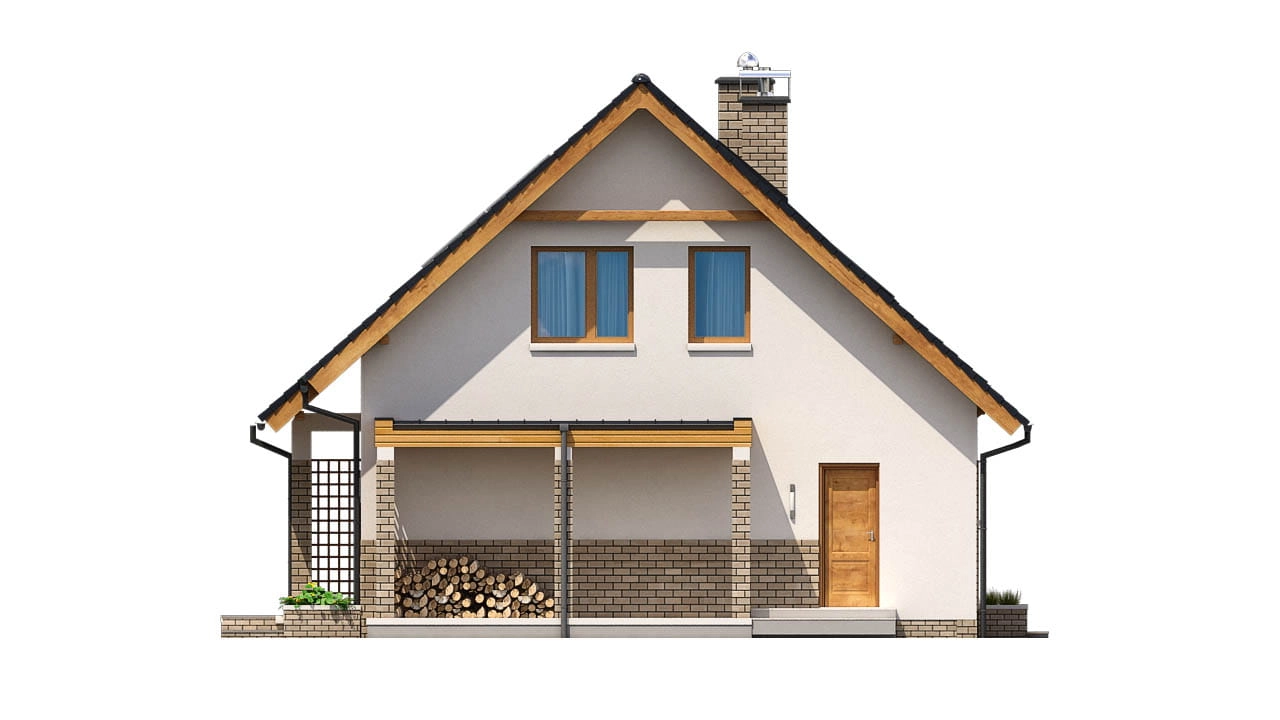

Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Jej wykonanie nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
