Projekt domu BW-36 wariant 5 (FL)

 BW-36 wariant 5 (FL)

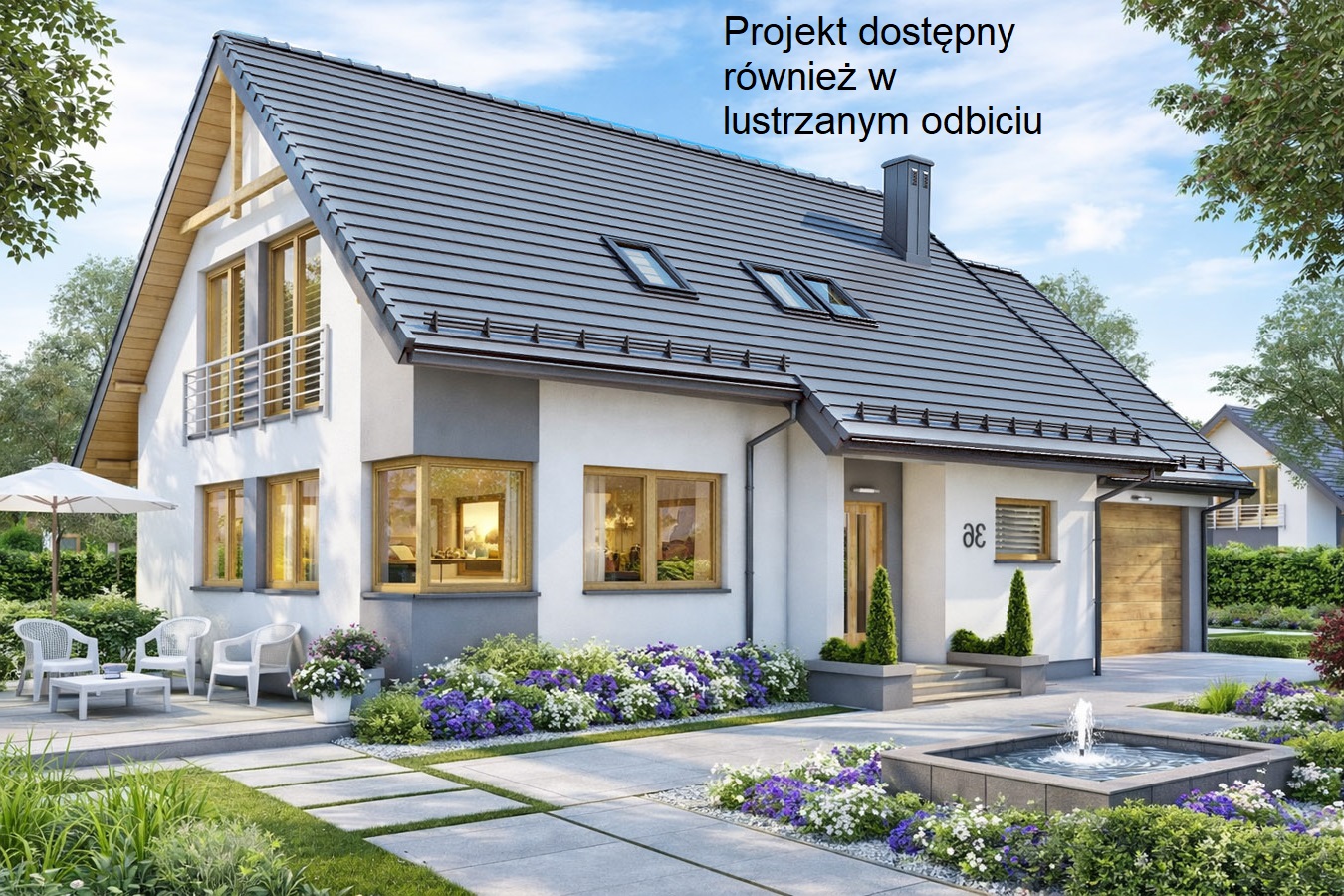

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,20m2

Powierzchnia zabudowy 115,50m2

Powierzchnia dachu  212,50m2 (w tym garaż 50,50m2)

Kubatura  678,60m3 (w tym garaż - 139,70m3)

Minimalne wymiary działki 21,95 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i segmentem garażowym dobudowanym do ściany bocznej budynku. Program użytkowy budynku:

-   parter - pokój dzienny, pokój gabinetowy, kuchnia, węzeł sanitarny, kotłownia lub pom. techniczne oraz garaż dobudowany ze składzikiem.

-   poddasze - 3 sypialnie i łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

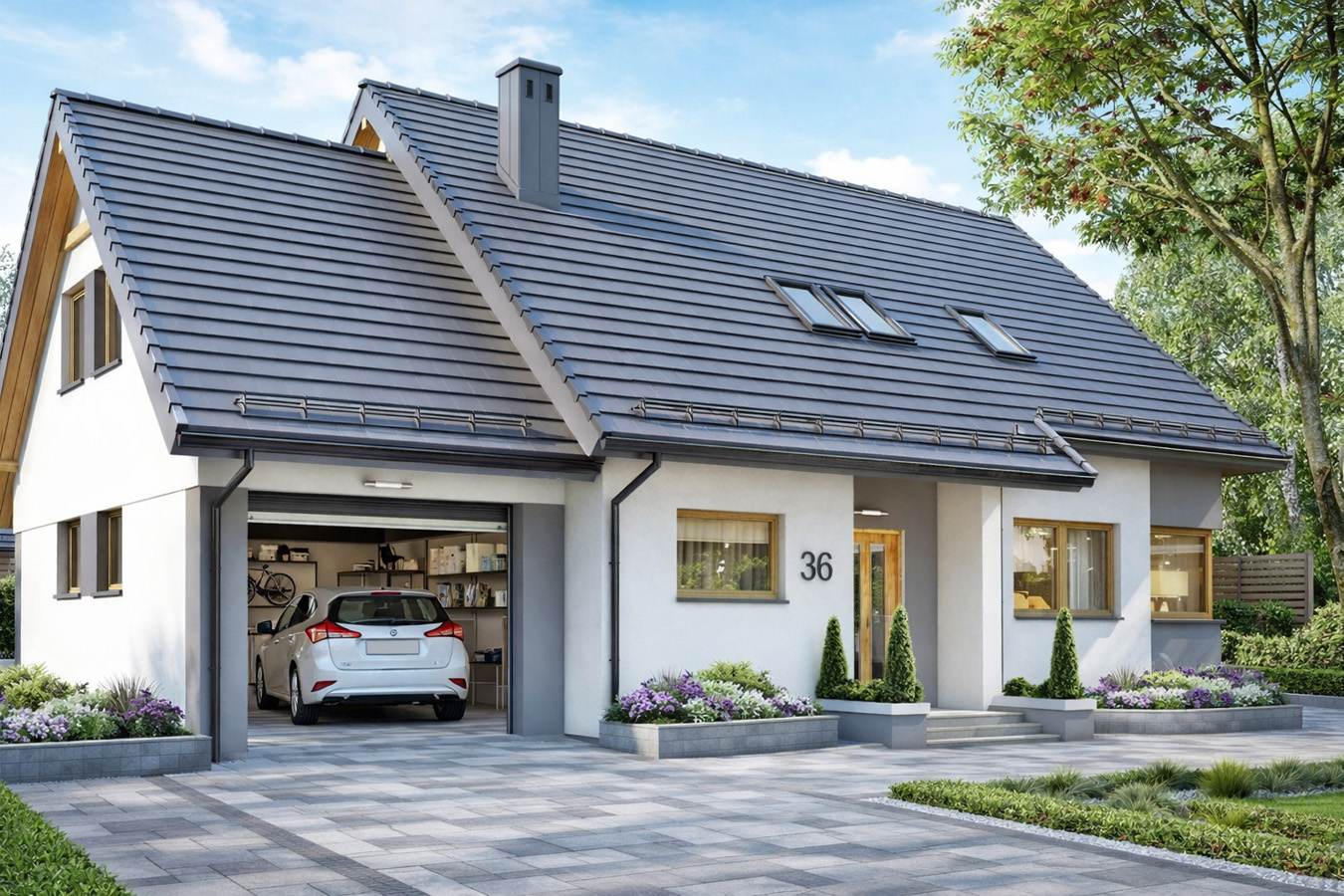

Projekt uwzględnia segment dobudowany do ściany bocznej budynku z garażem i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią.

Budynek może być realizowany bez garażu poprzez wykreślenie go z projektu na etapie adaptacji projektu do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe. Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Więźba dachowa drewniana krokwiowo- płatwiowa. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
