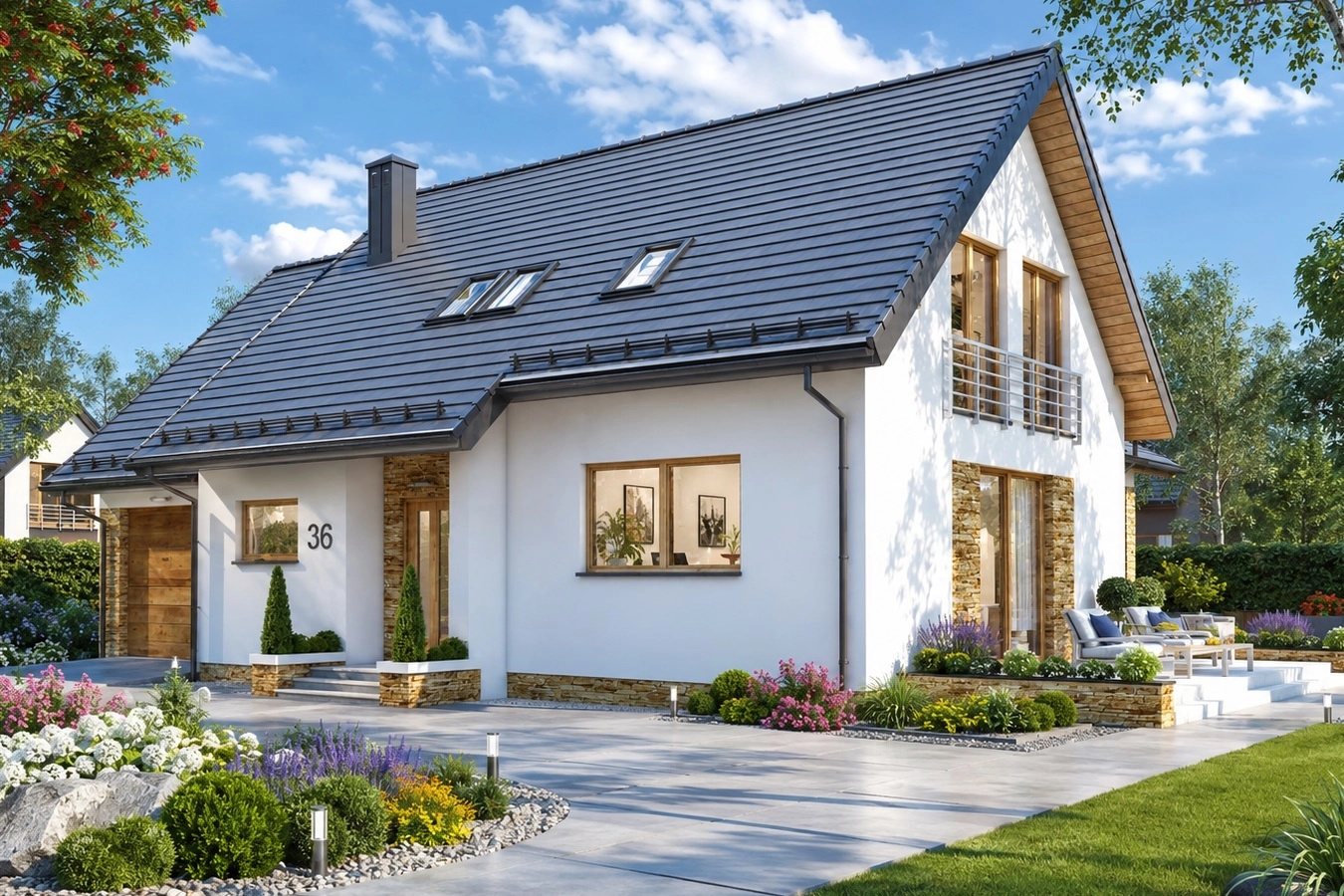

Projekt BW-36 wariant 18 z zad. tarasem - Pow. użytkowa 99,60m2

 BW-36 wariant 18 z zadaszonym tarasem

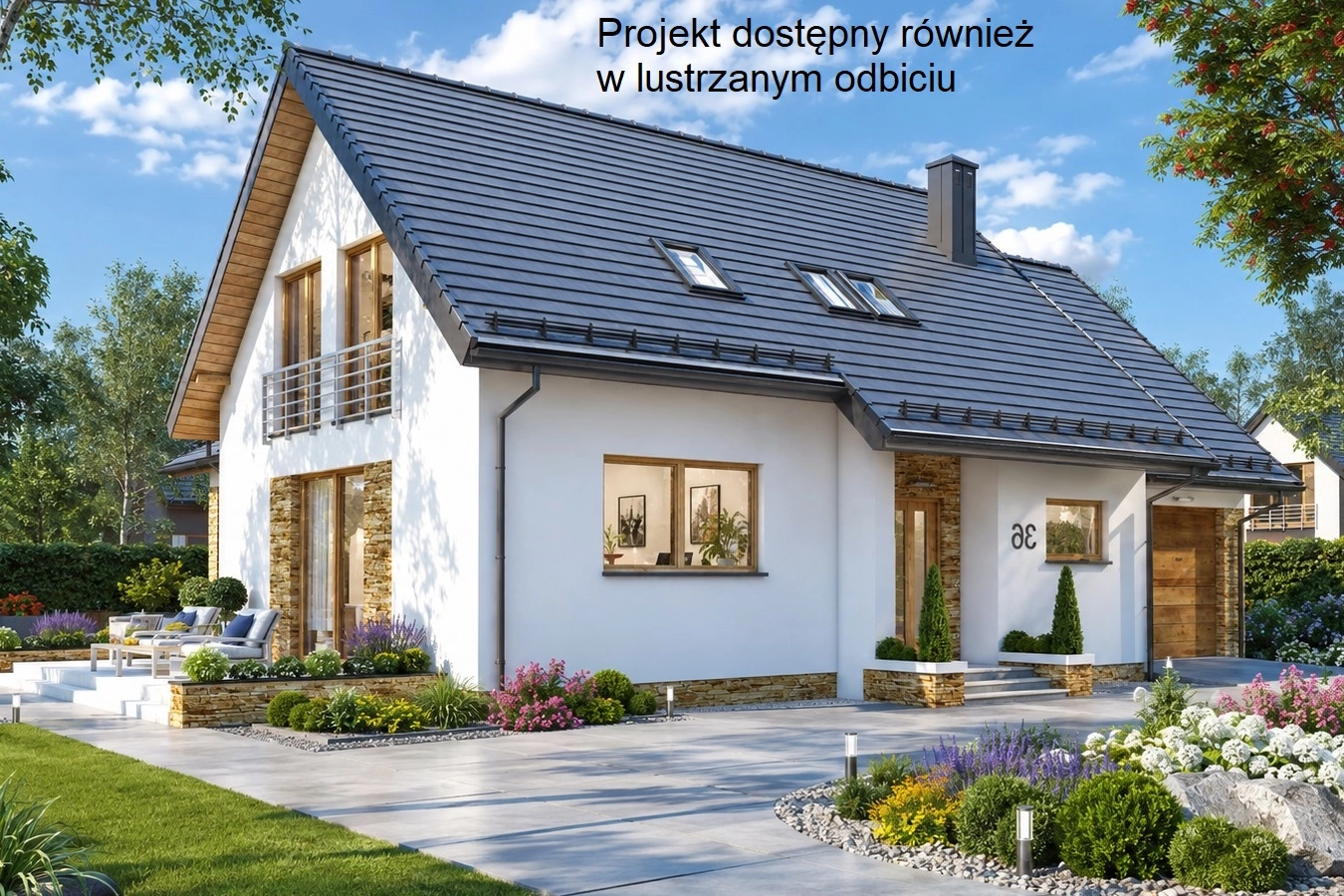

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 115,60m2 (bez zadaszonego tarasu)

Powierzchnia dachu  229,30m2 (w tym garaż 50,50m2)

Kubatura  679,10m3 (w tym garaż 139,70m2)

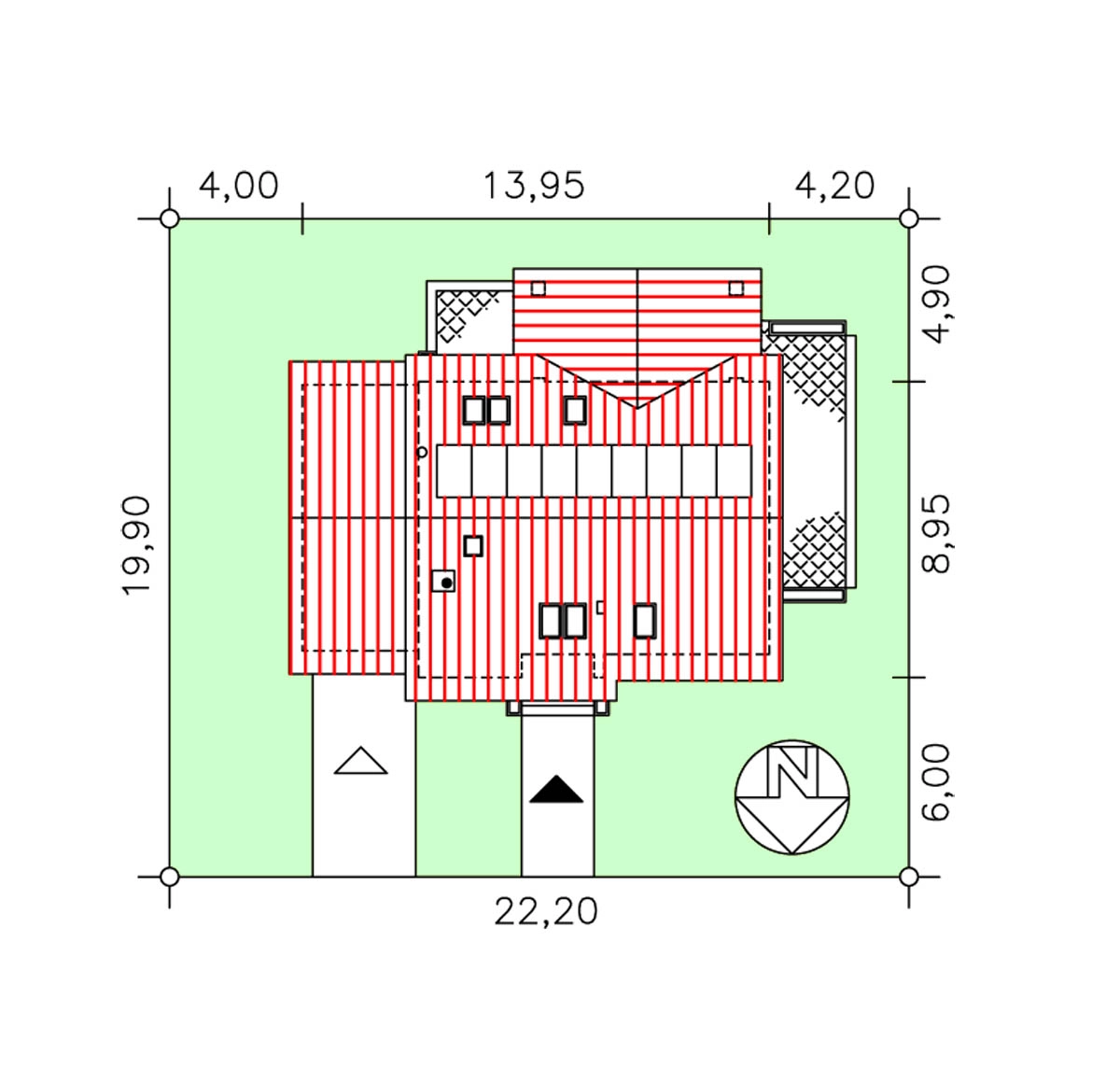

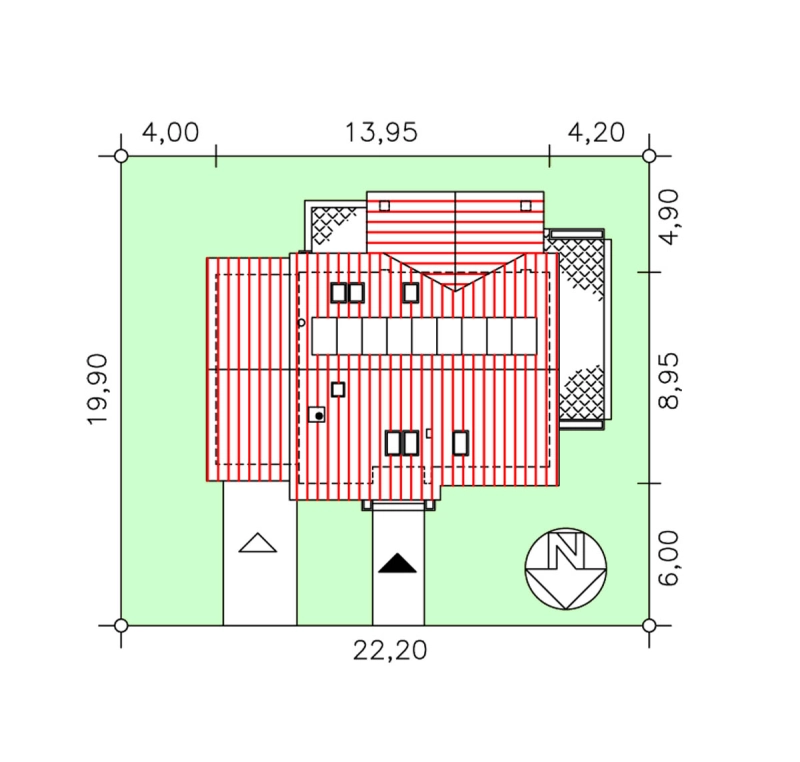

Minimalne wymiary działki 22,20 x 19,90m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie  gazowe  - TAK

Wariantowo ogrzewanie paliwem stałym - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i segmentem garażowym dobudowanym do ściany bocznej budynku. Program użytkowy:

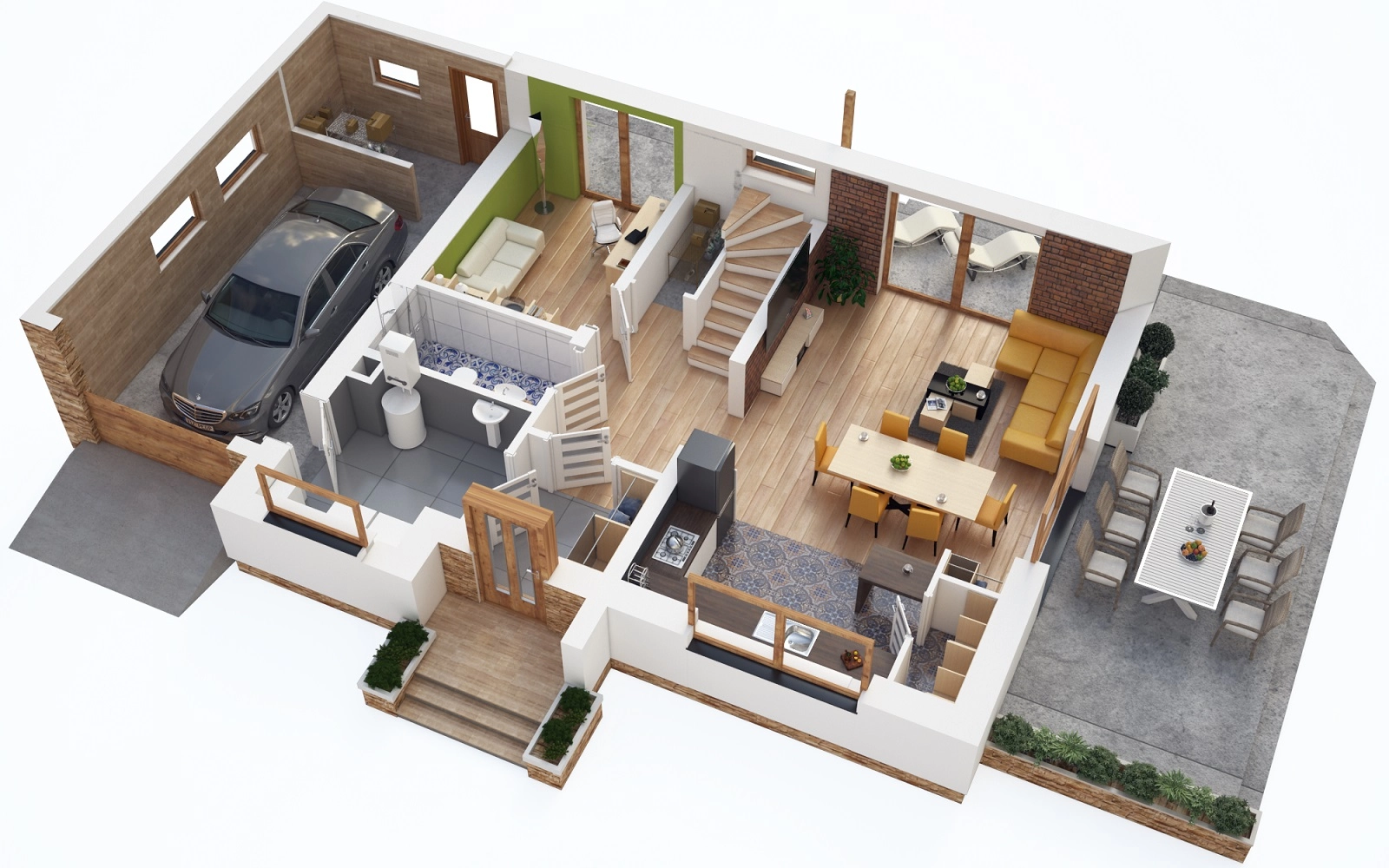

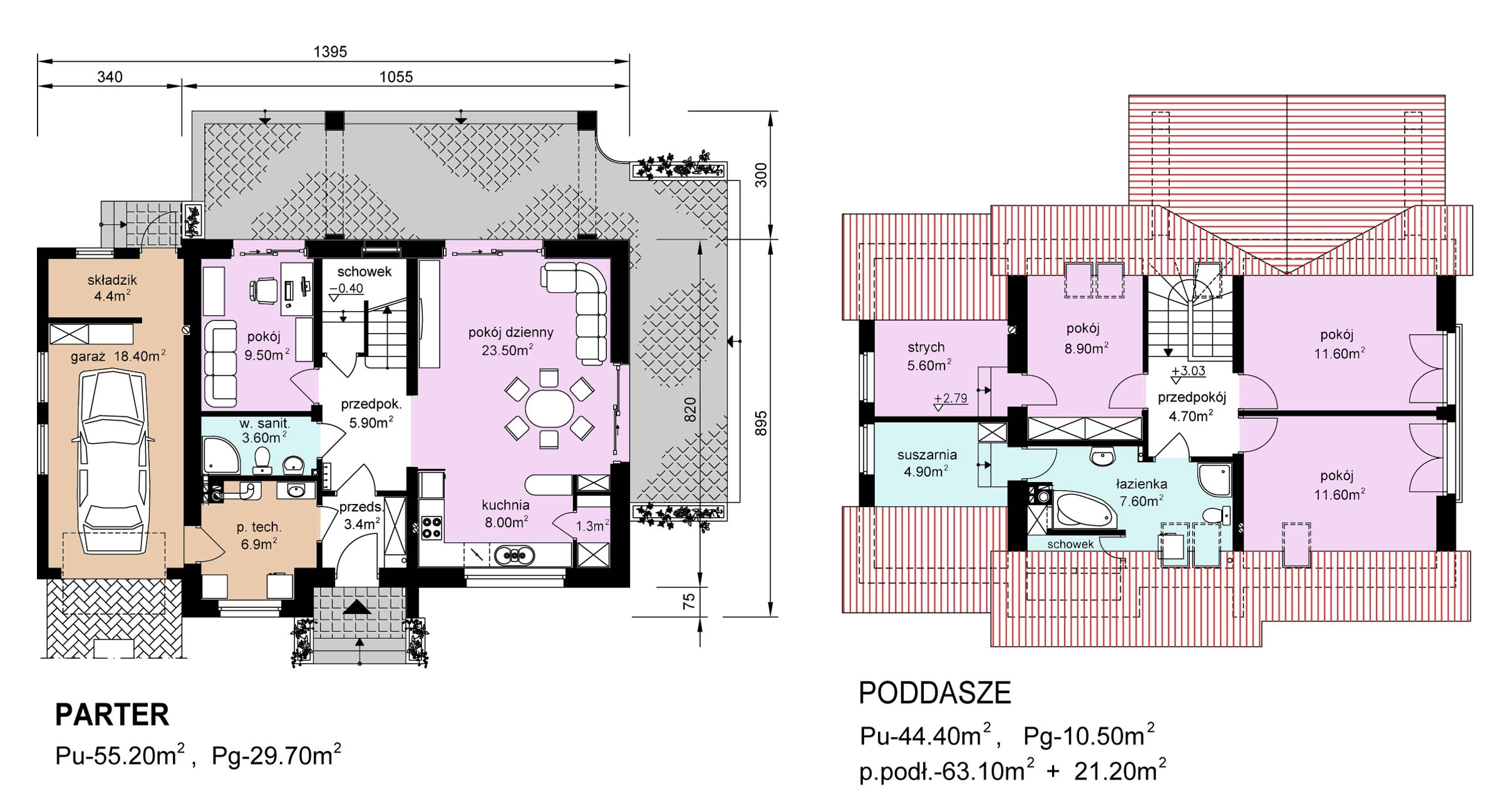

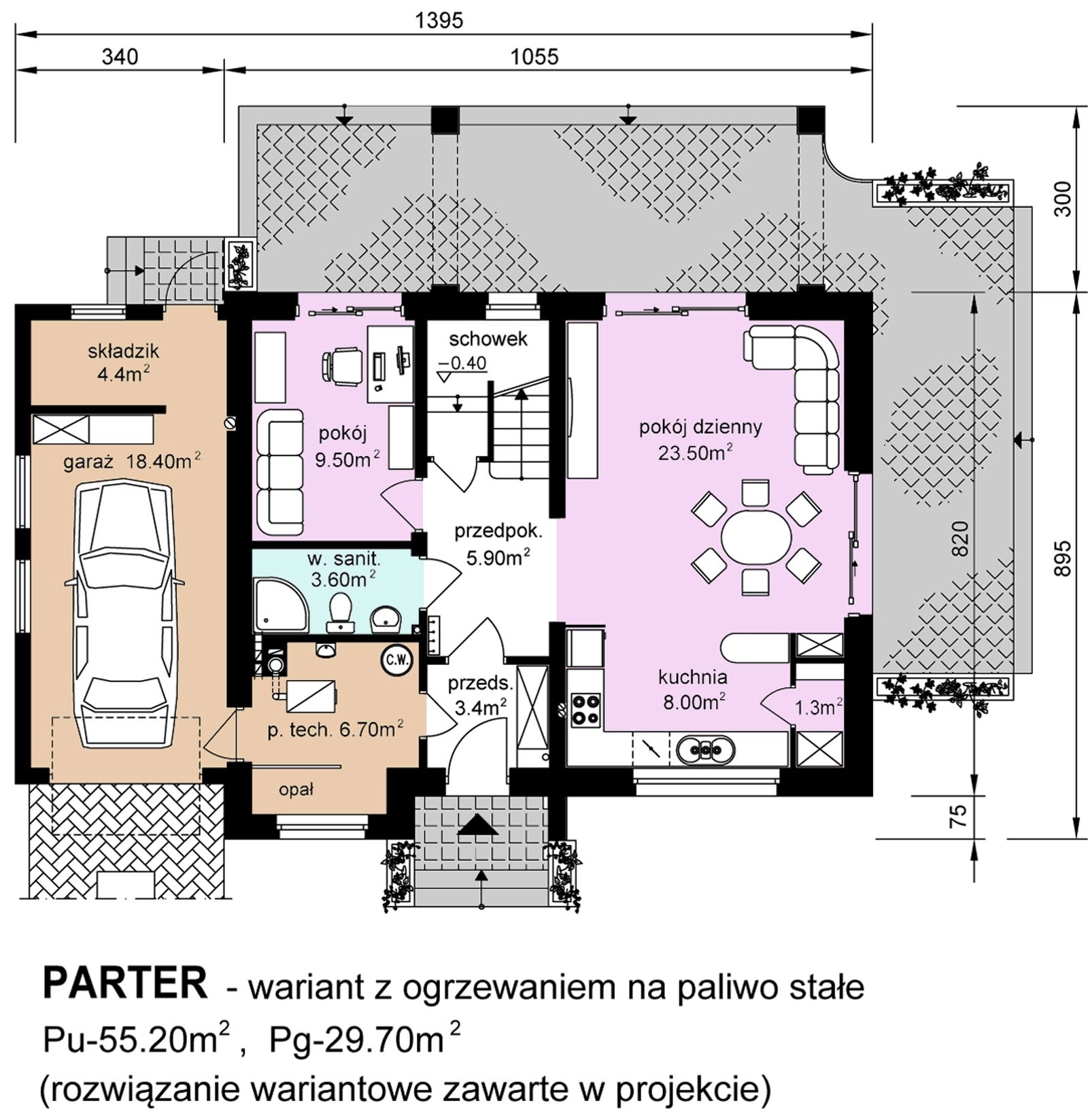

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, pomieszczenie techniczne oraz garaż dobudowany ze składzikiem.

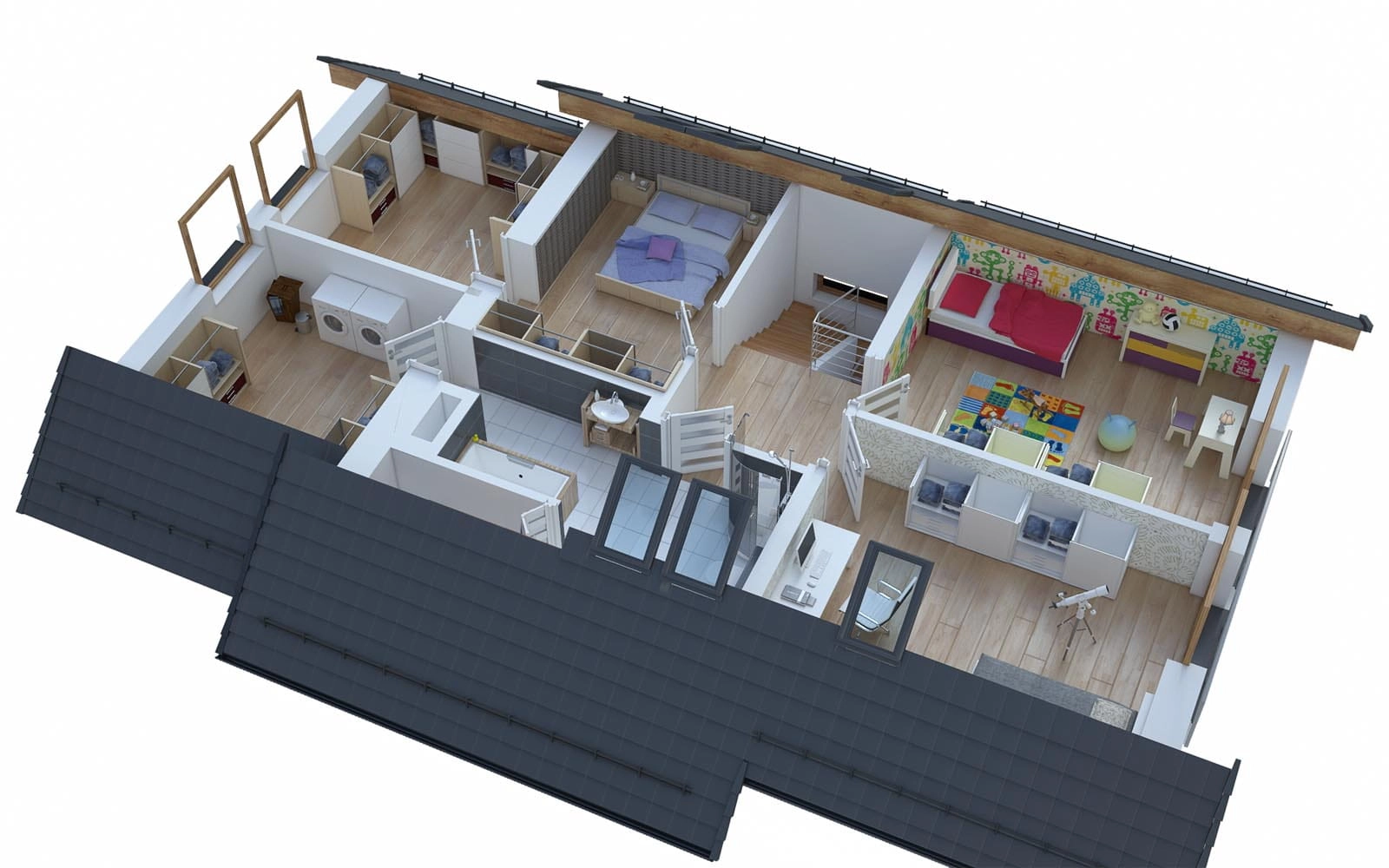

- poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem (wariantowo duży strych).

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

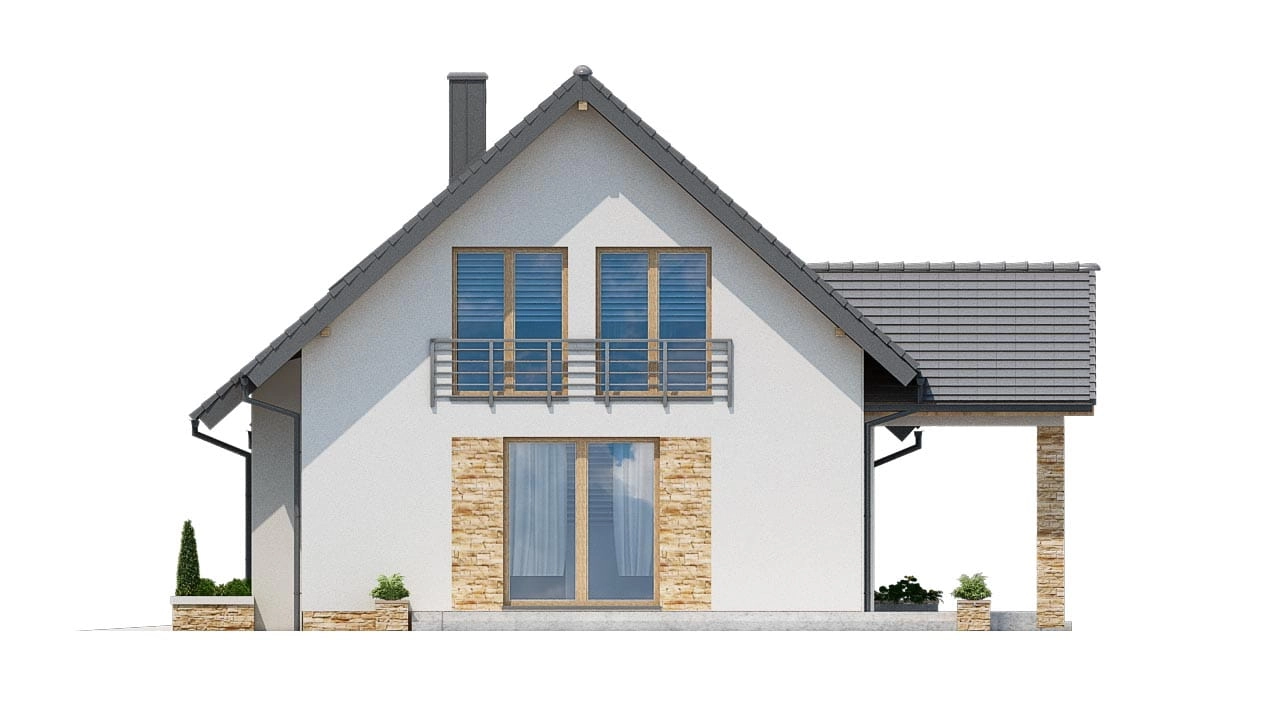

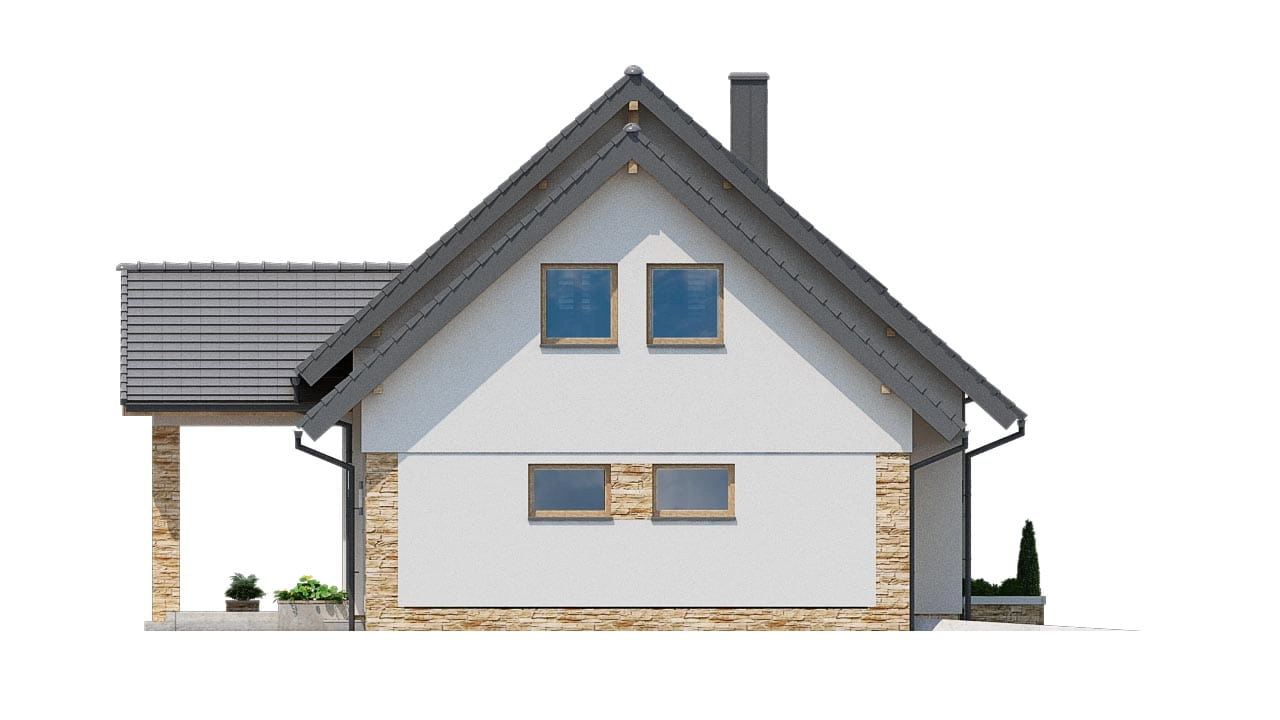

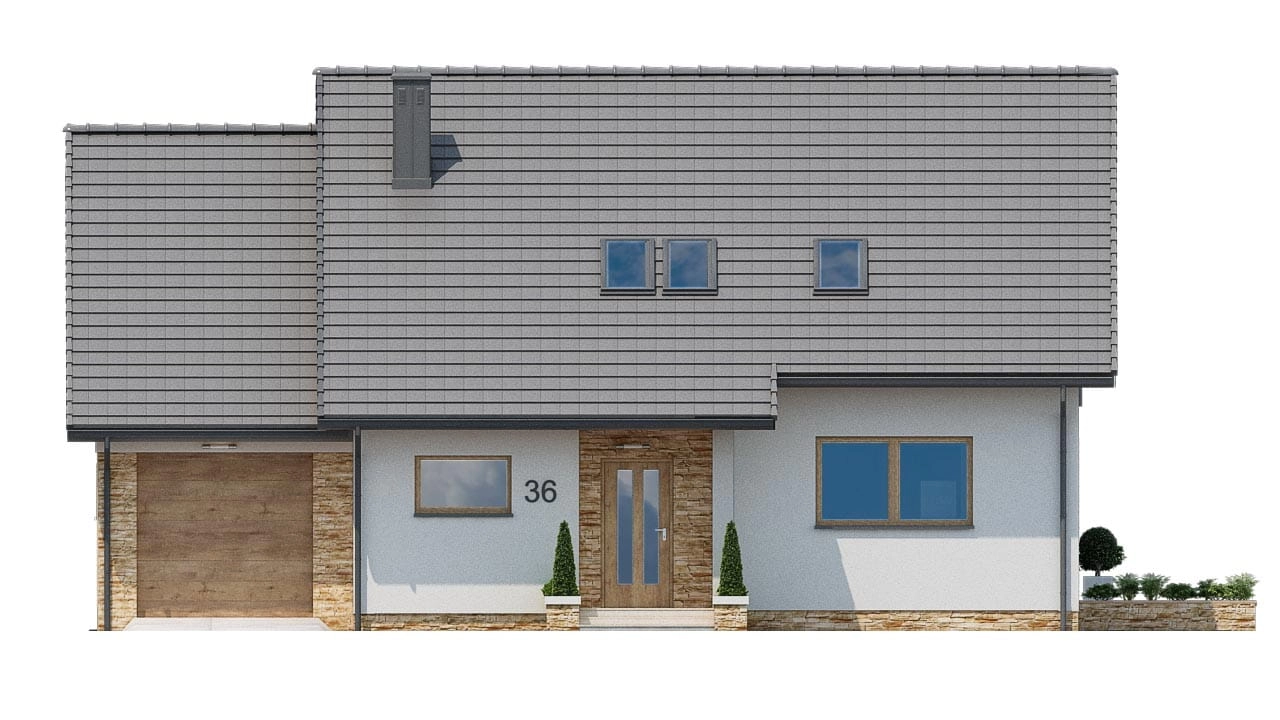

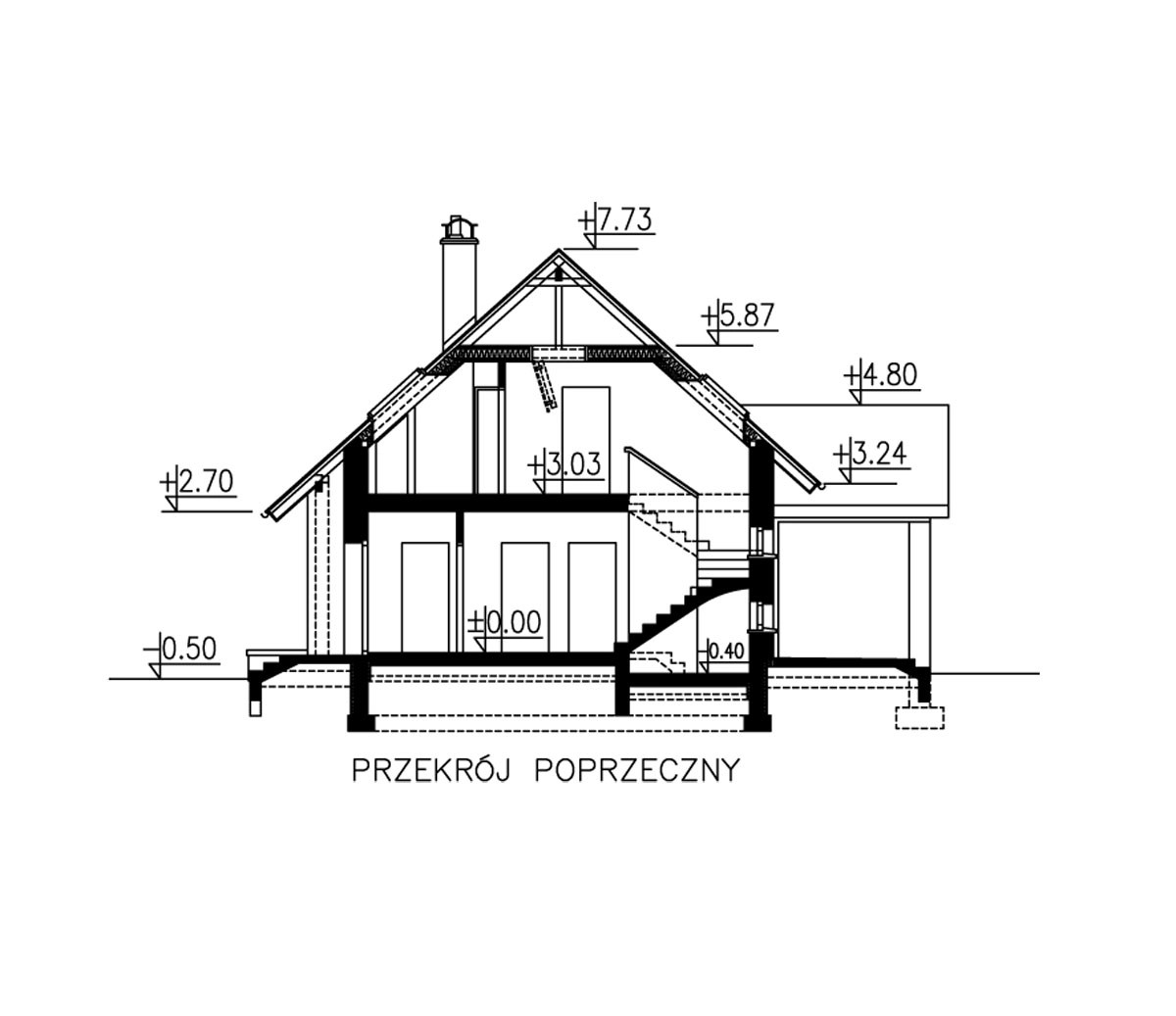

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

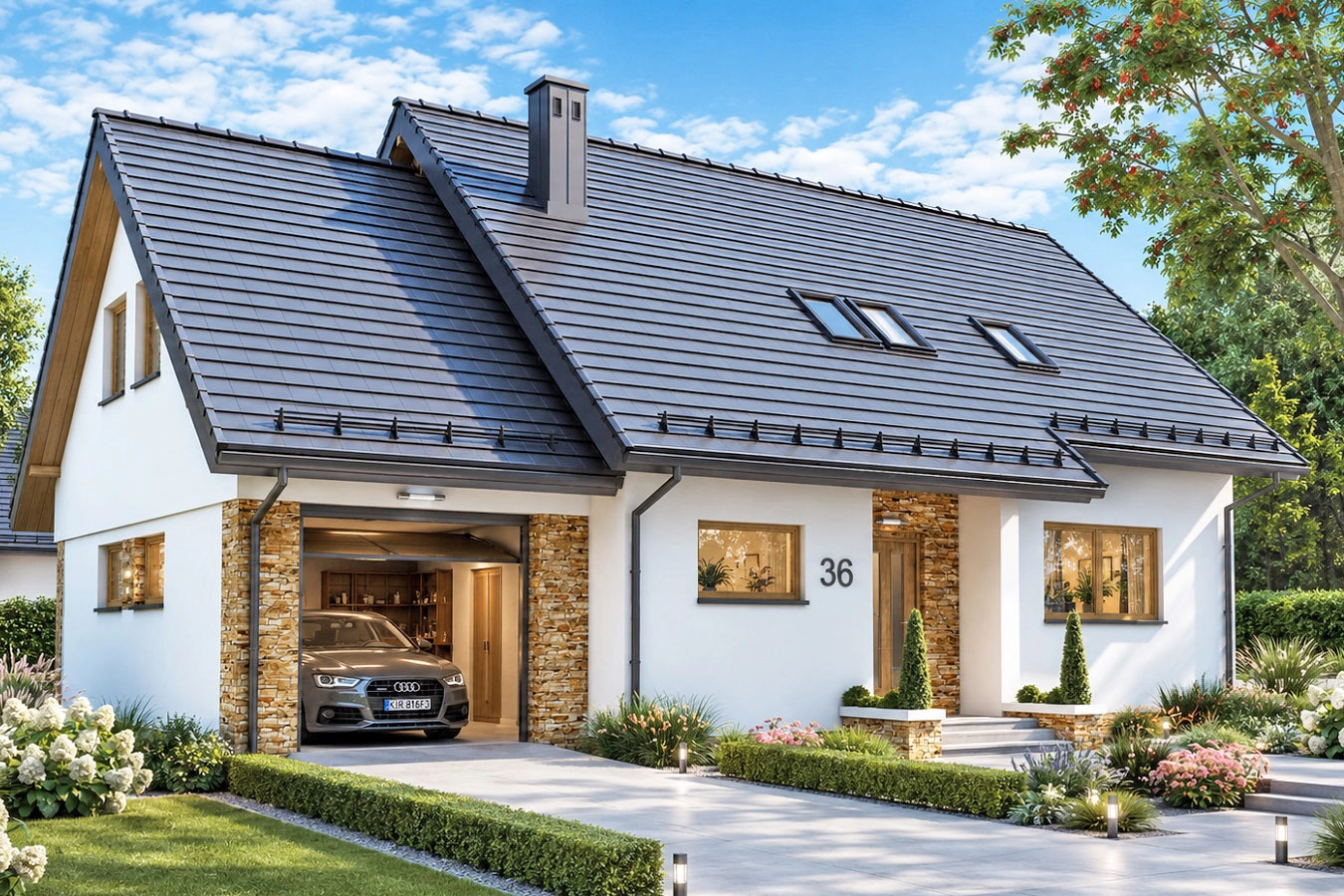

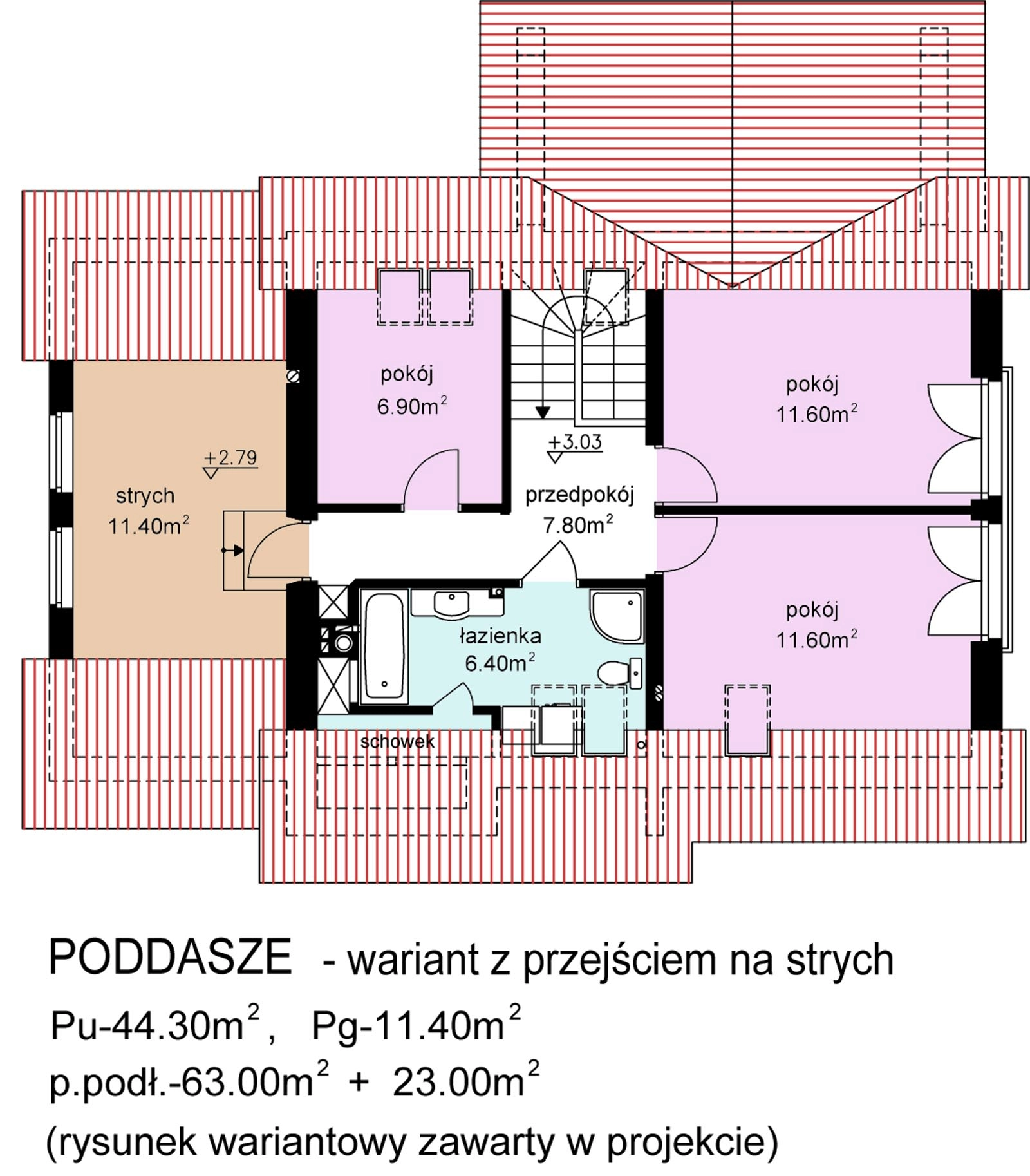

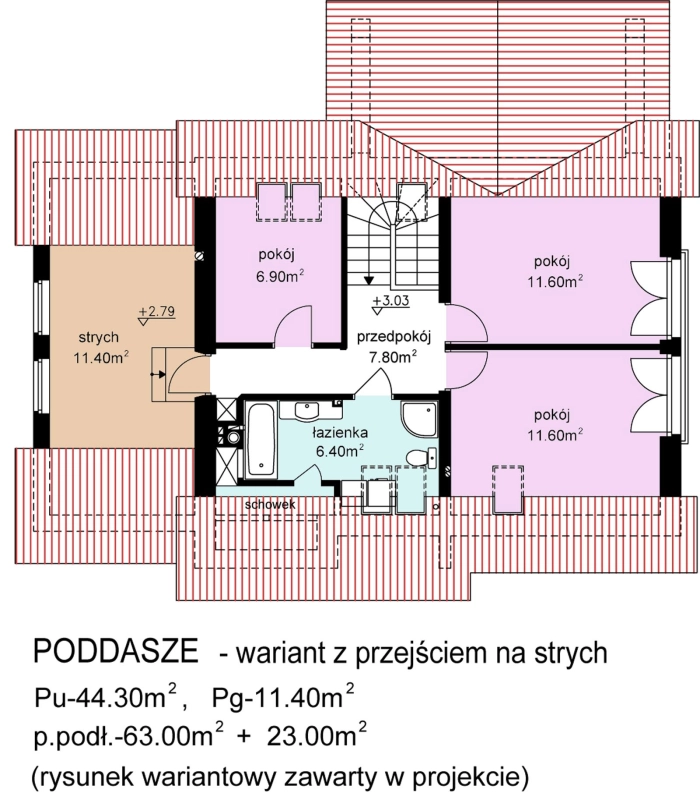

Projekt uwzględnia segment garażowy dobudowany do ściany bocznej budynku z garażem i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. W projekcie przedstawiono także wariantowe rozwiązanie poddasza z dużym strychem dostępnym z przedpokoju.

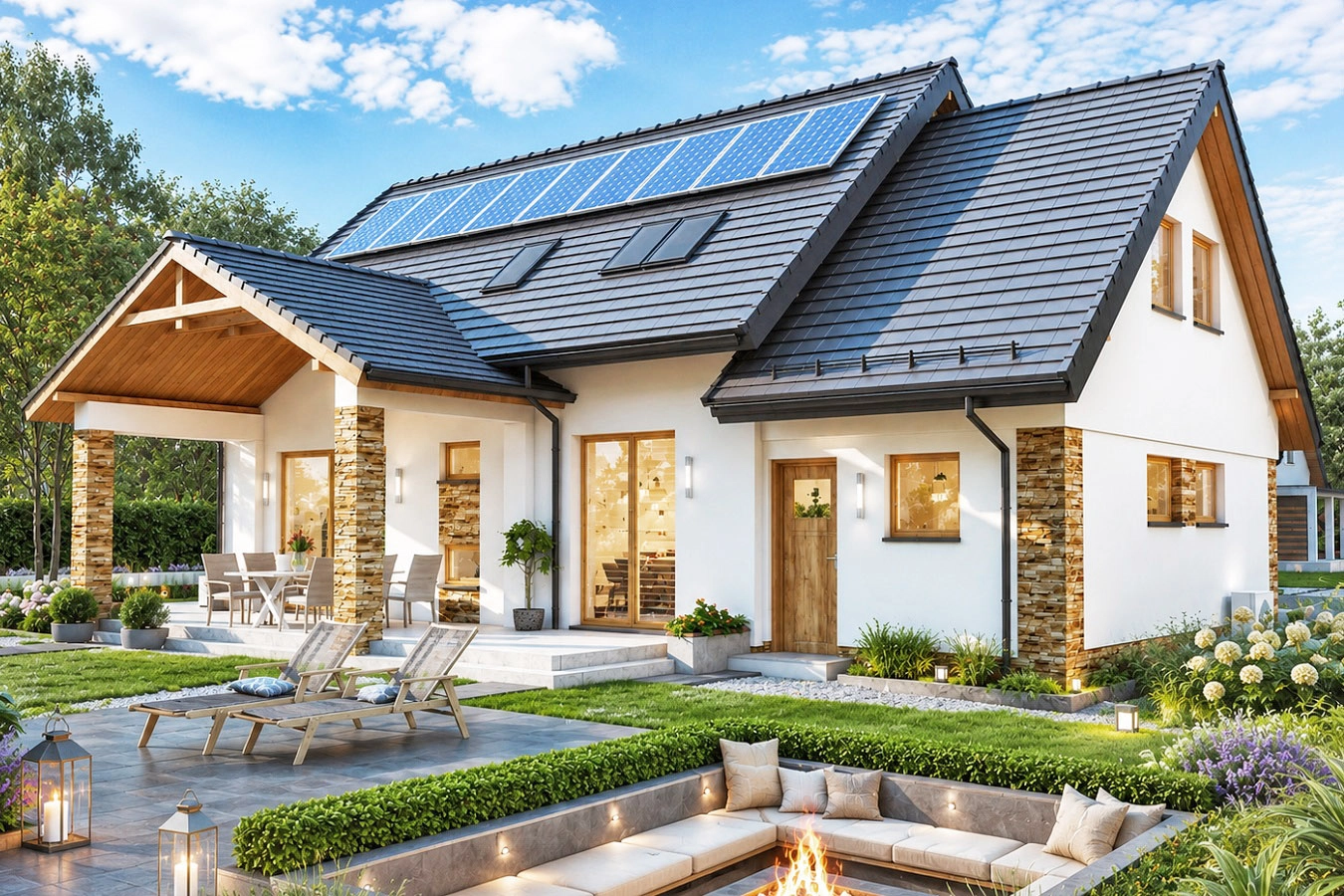

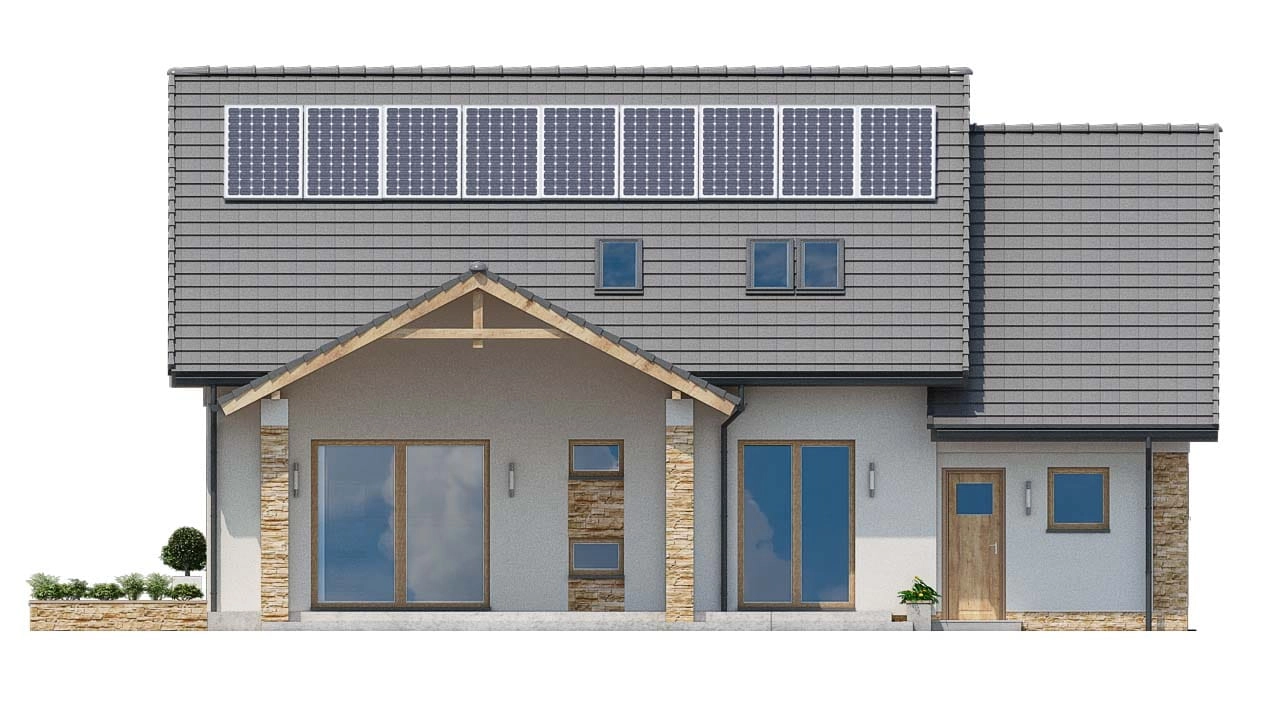

Taras ogrodowy przekryto dwuspadowym dachem podpartym słupami żelbetowymi.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano w dwóch wariantach. W rozwiązaniu podstawowym za pomocą własnego kotła gazowego. Wariantowo zaproponowano rozwiązanie z kotłem na paliwo stałe (pellety). W budynku zaprojektowano wentylację grawitacyjną. Aneks do projektu zawiera alternatywne rozwiązanie wentylacji mechanicznej z rekuperacją i dołączany jest do dokumentacji bez dodatkowych opłat.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, fotowoltaiczną, solarną wod.- kan, c.w., gazową, elektryczną, oraz odgromową. Projekt zawiera również wariant ogrzewania z piecem na paliwo stałe.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
