Projekt domu BW-36 wariant 17 z garażem - Pow. użytkowa 106,80m2

BW-36 wariant 17 z garażem

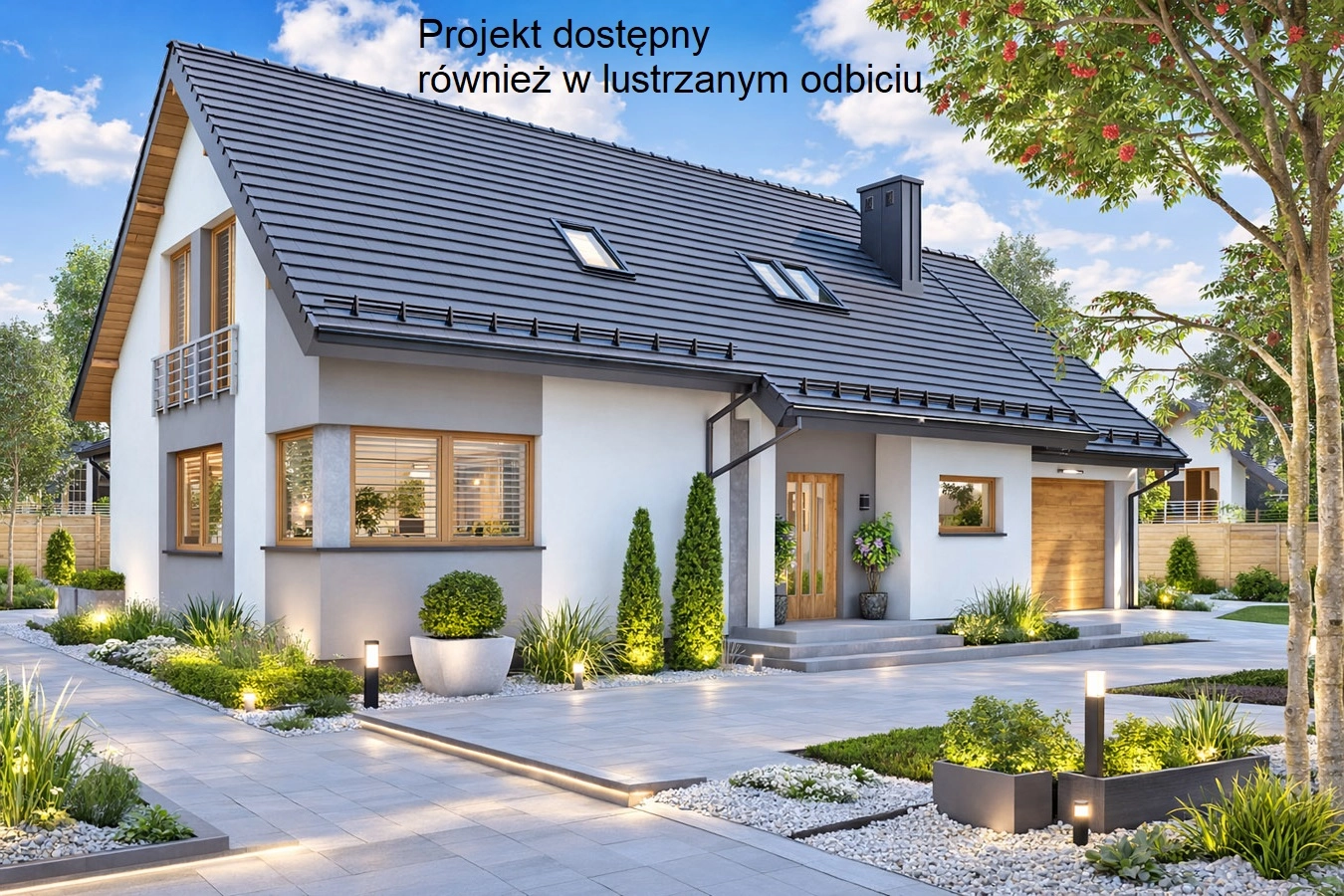

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 106,80m2

Powierzchnia zabudowy 121,50m2

Powierzchnia dachu  231,50m2 (w tym zadaszenie tarasu 23,60m2)

Kubatura  714,70m3

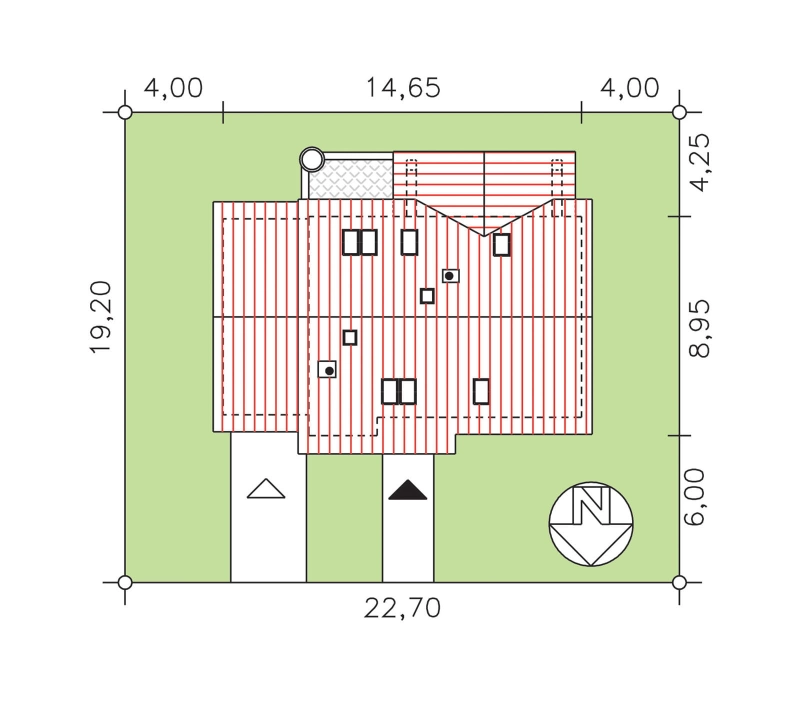

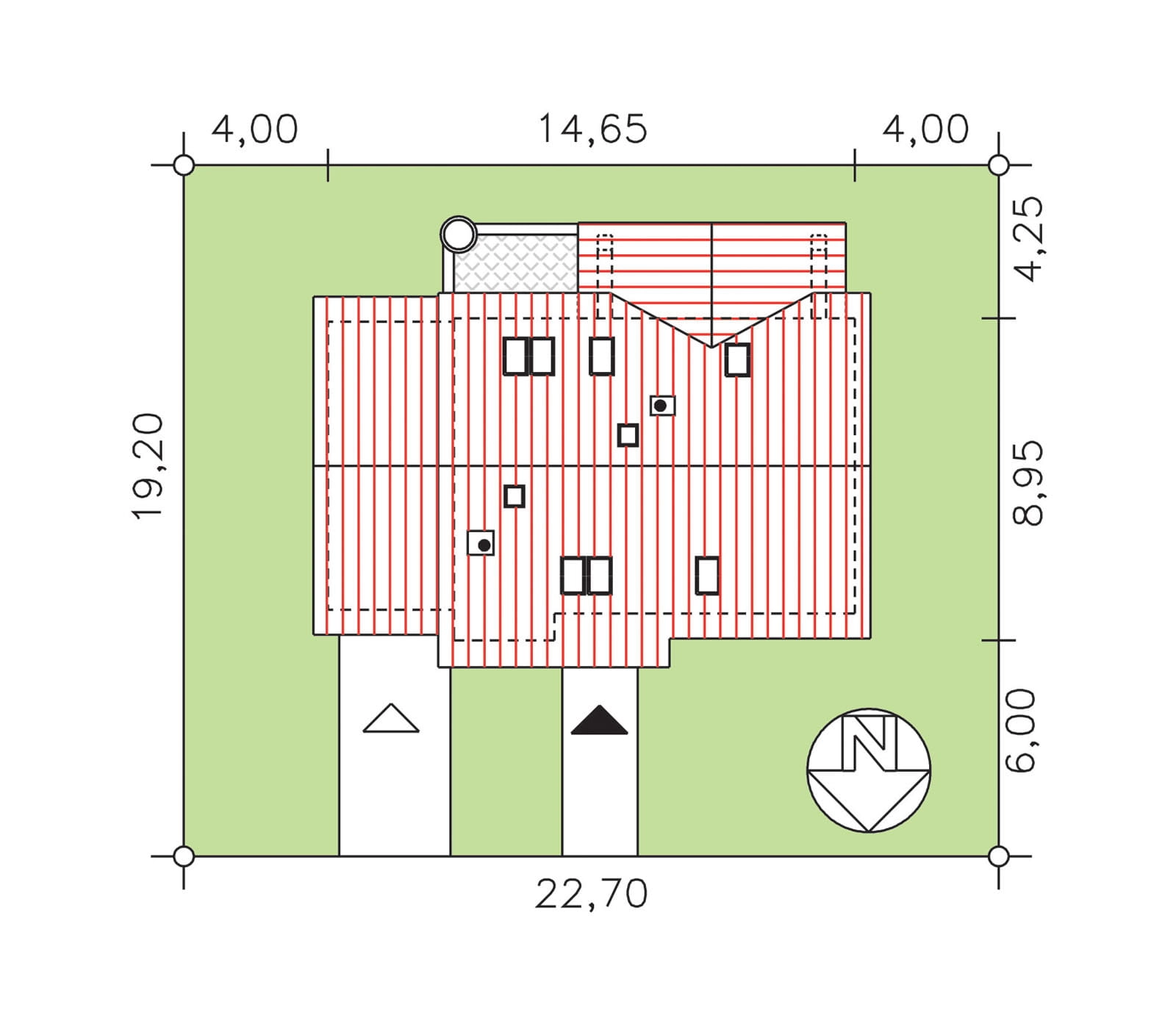

Minimalne wymiary działki 22,70 x 19,20m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i segmentem garażowym dobudowanym do ściany bocznej budynku. Program użytkowy budynku:

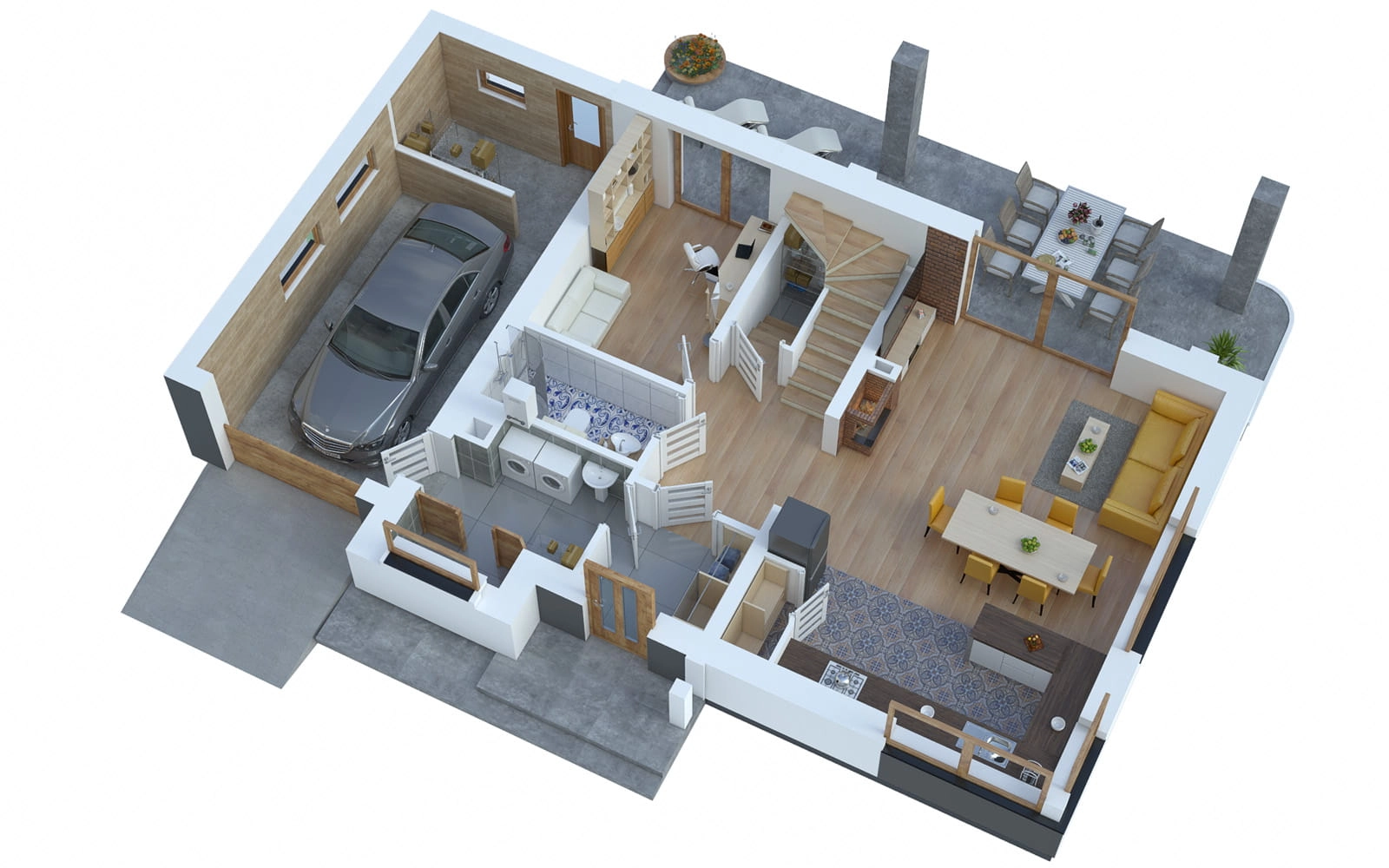

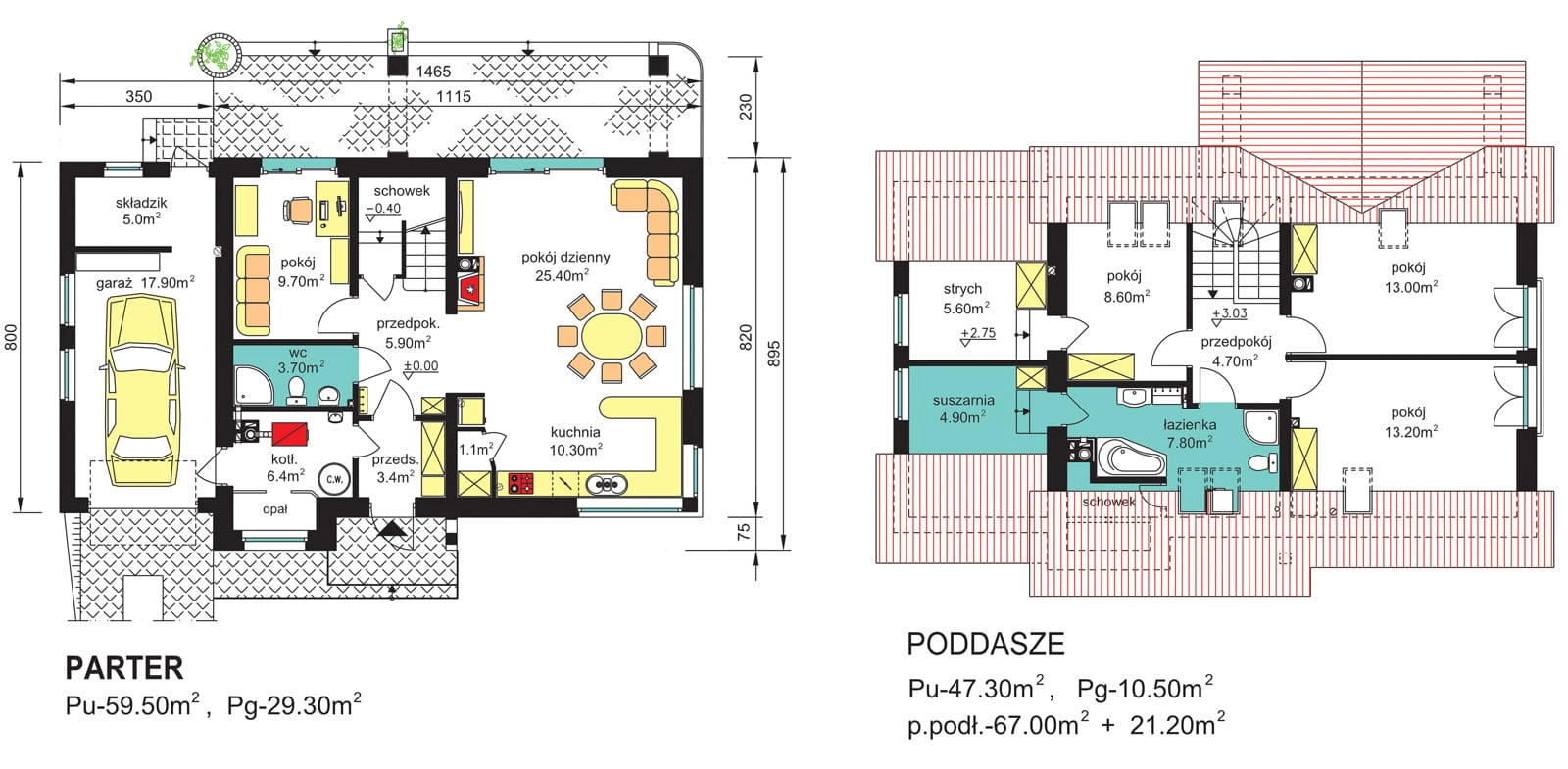

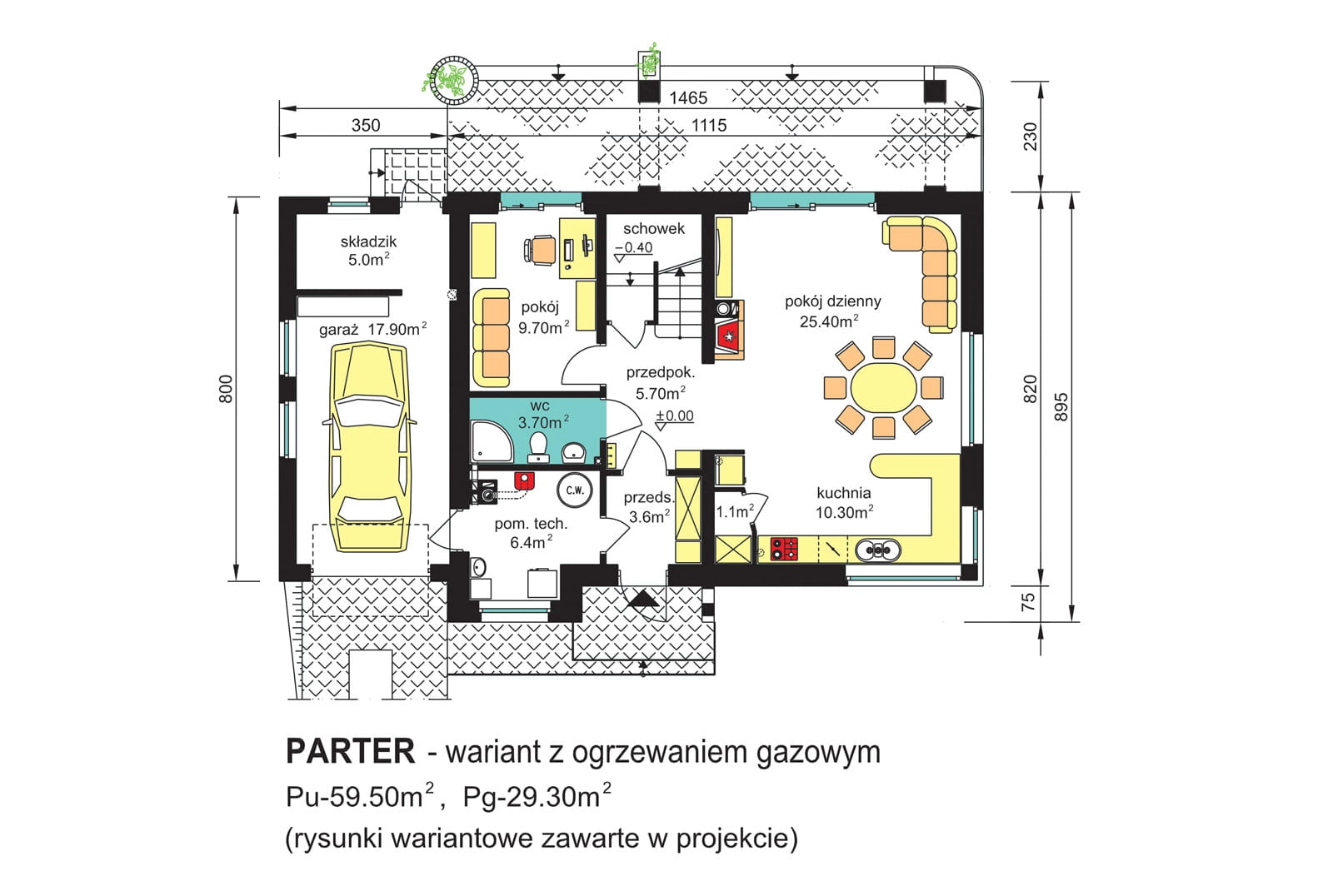

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia lub pom. techniczne oraz garaż dobudowany ze składzikiem, taras zewnętrzny zadaszony lekką konstrukcją drewnianą z pokryciem jak budynek.

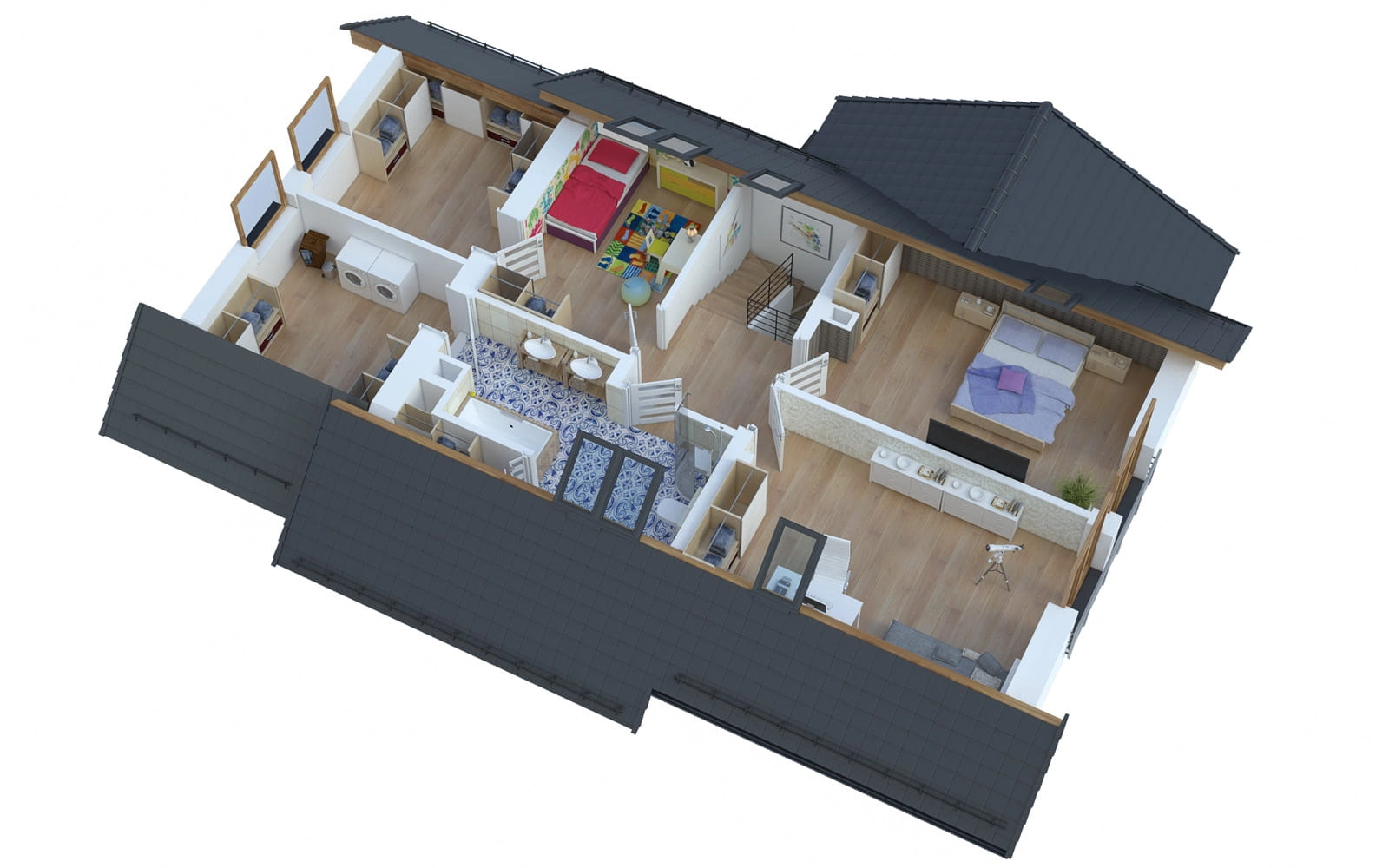

-   poddasze - 3 sypialnie i łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

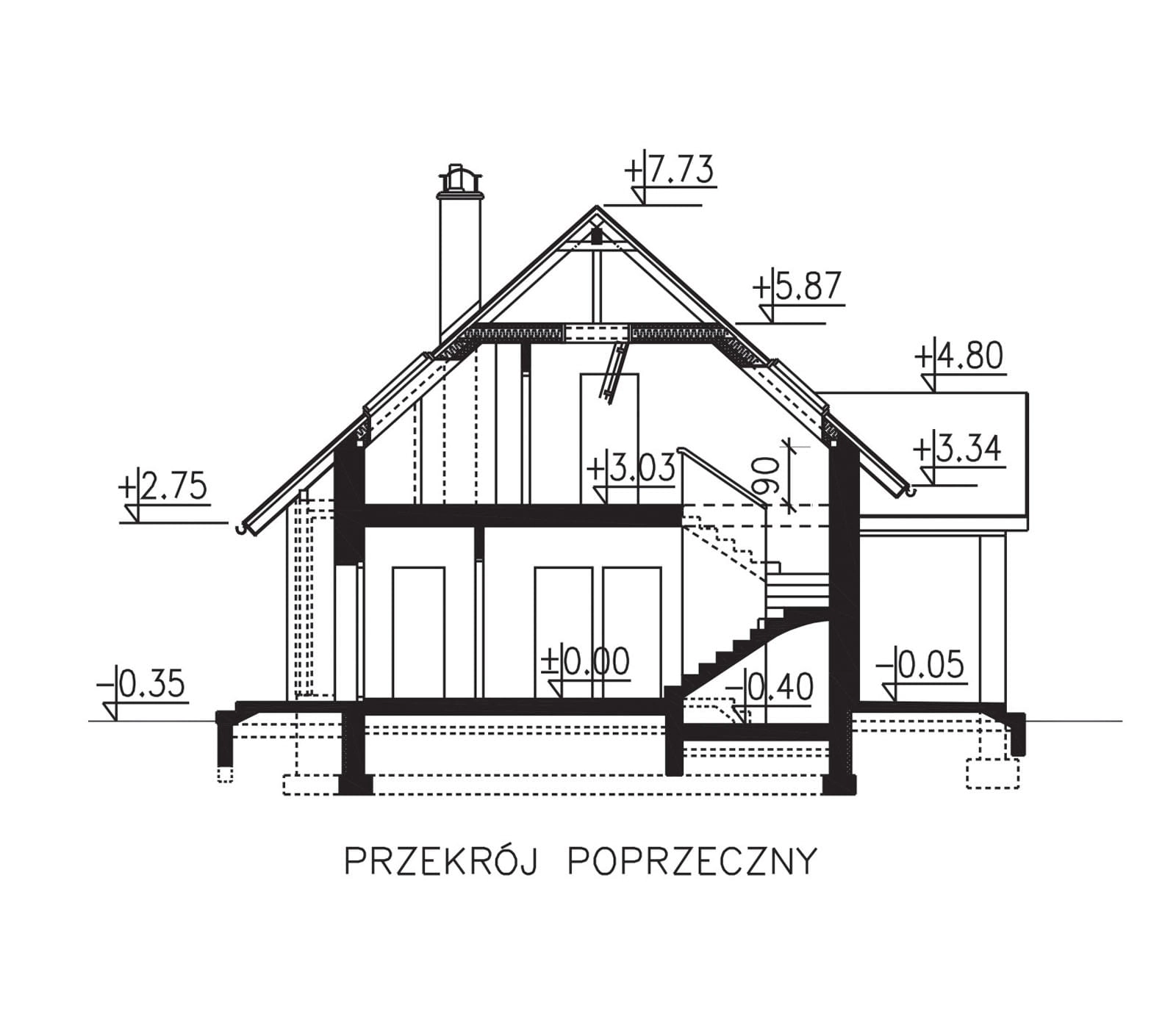

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

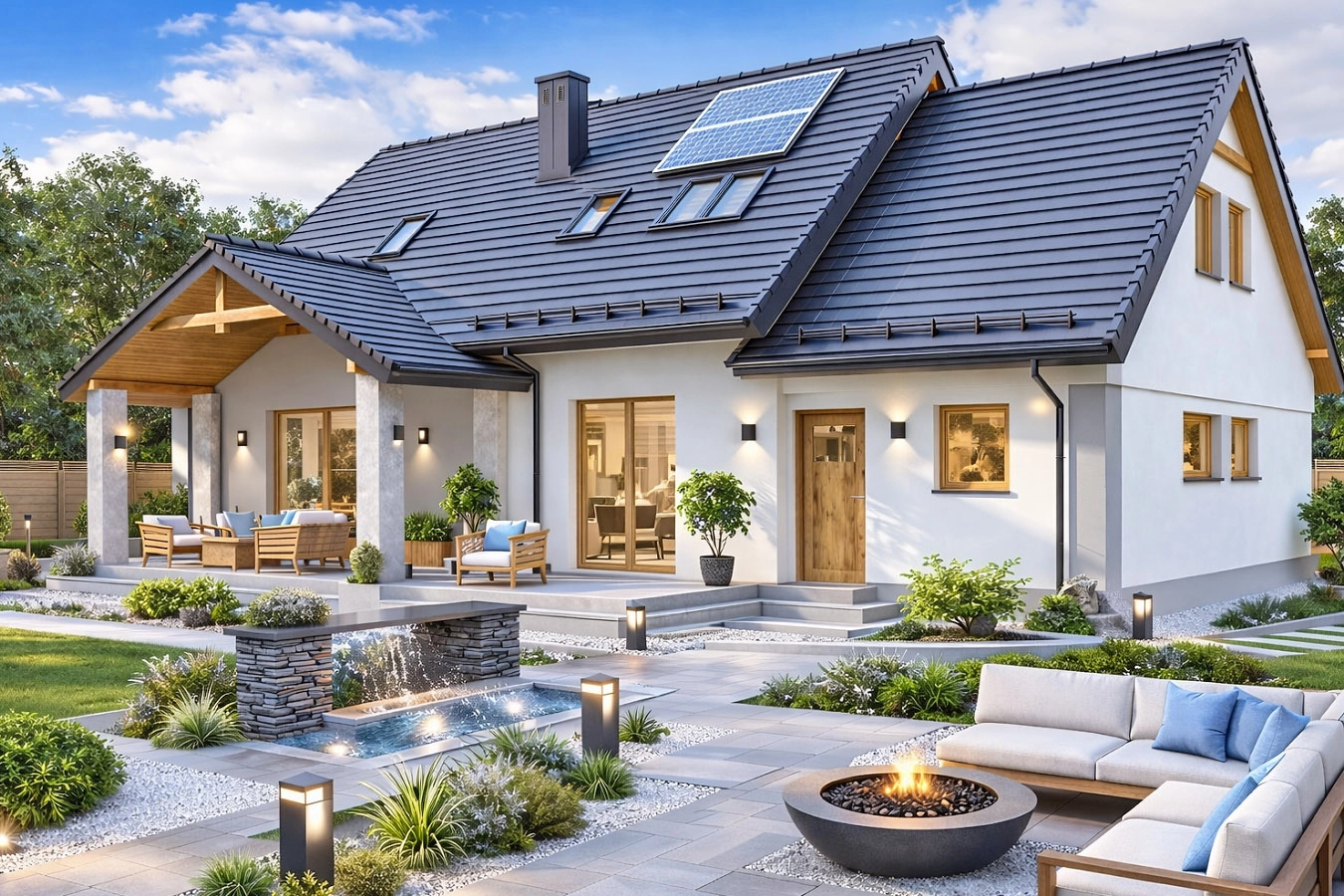

Projekt uwzględnia segment dobudowany do ściany bocznej budynku z garażem i składzikiem na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. Taras ogrodowy przekryto dwuspadowym dachem o nachyleniu 27° podpartym słupami żelbetowymi.

Budynek może być realizowany bez garażu, a także bez zadaszenia tarasu poprzez wykreślenie ich z projektu na etapie adaptacji projektu do terenu.

Możliwa jest realizacja budynku bez kominka w pokoju dziennym. Projekt zawiera wariantowy rzut parteru bez kominka i filara kominowego.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Więźba dachowa drewniana krokwiowo-płatwiowa. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
