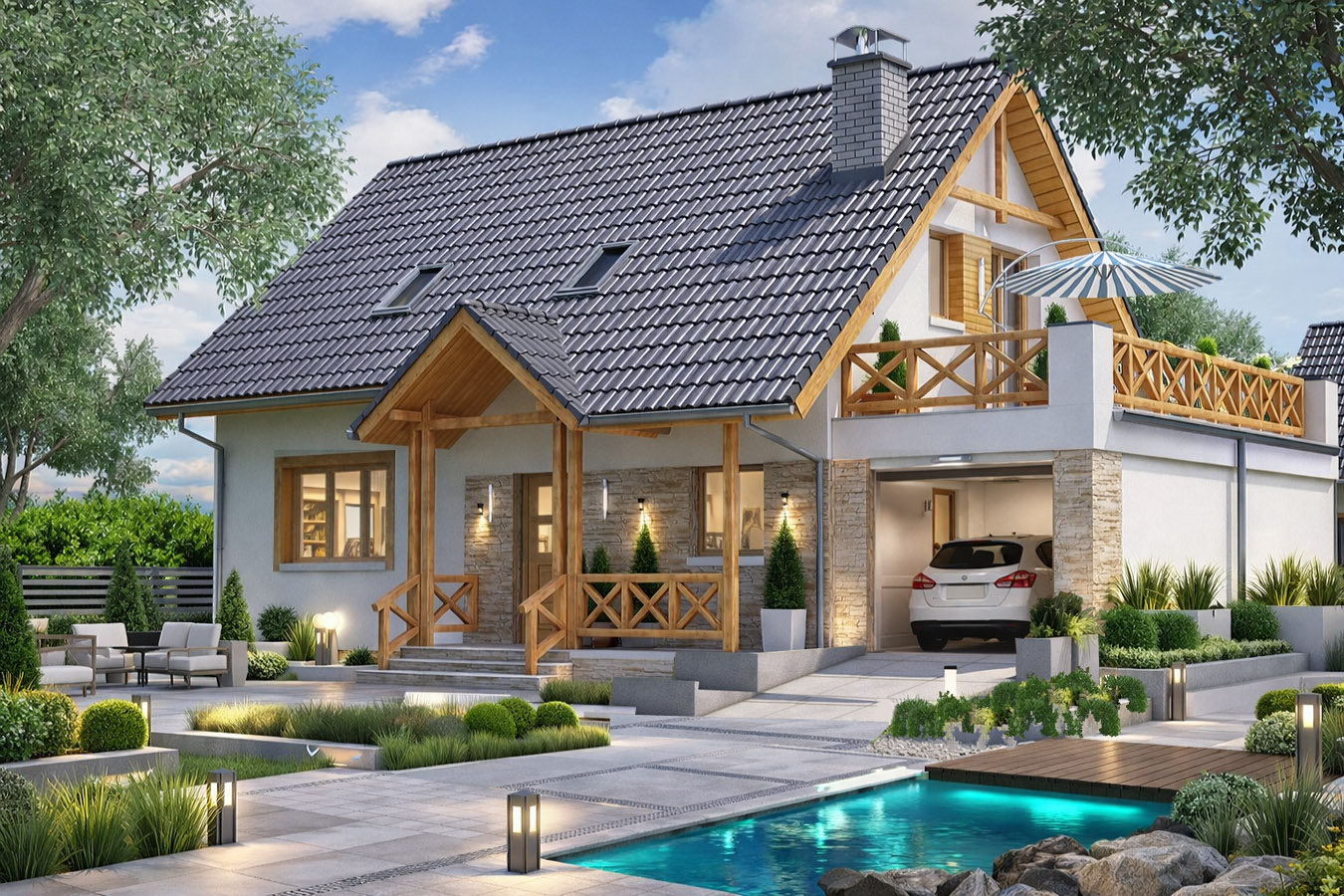

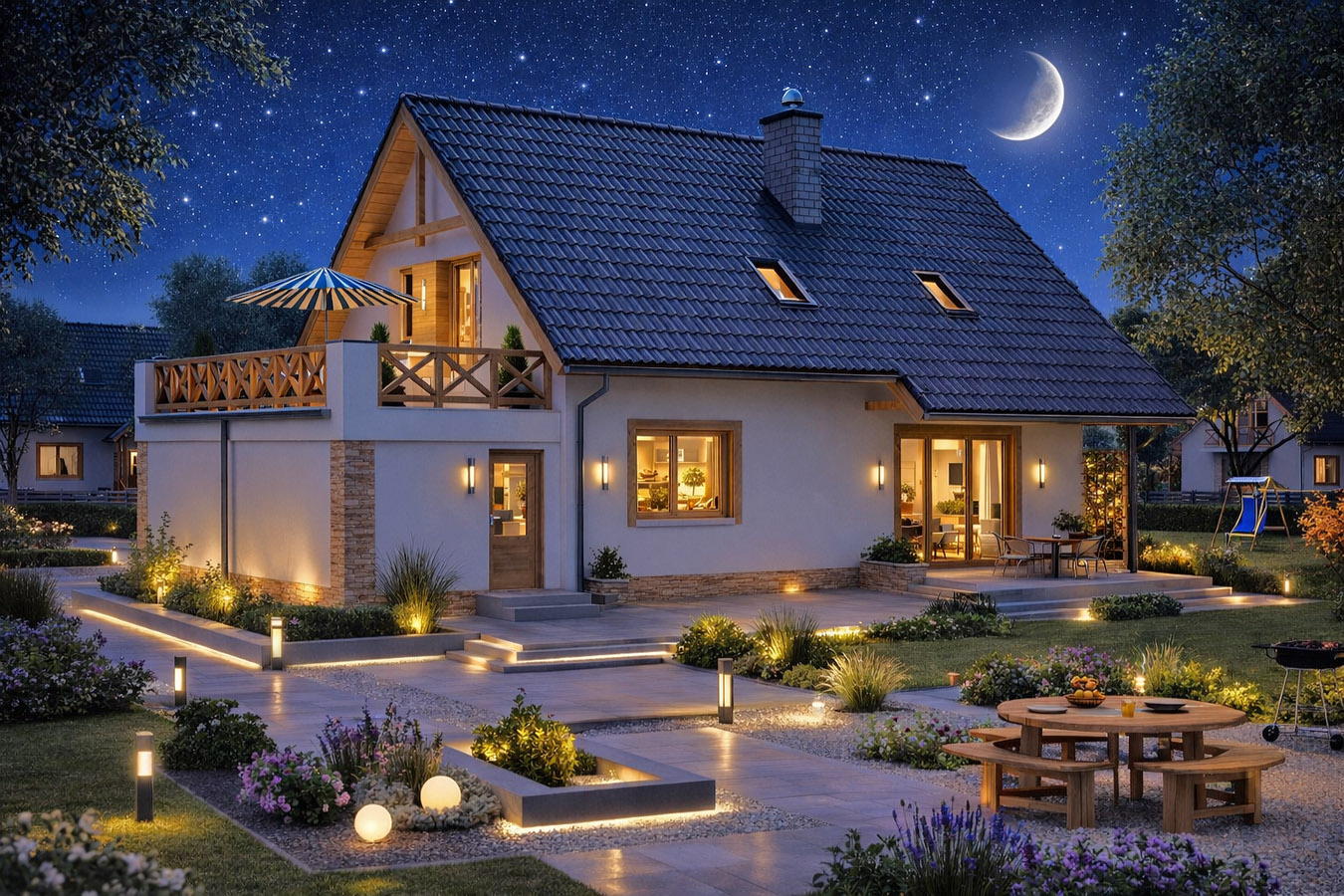

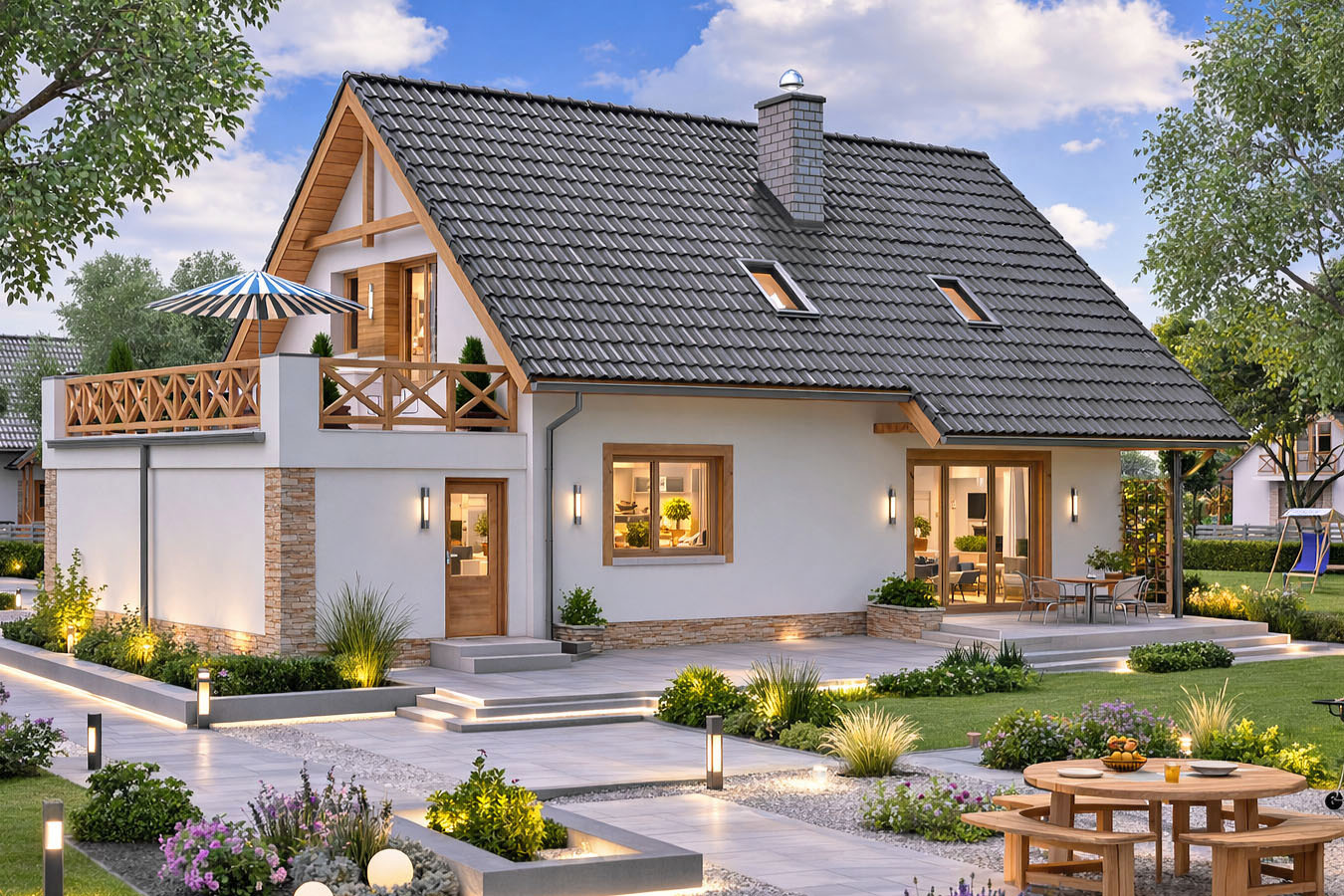

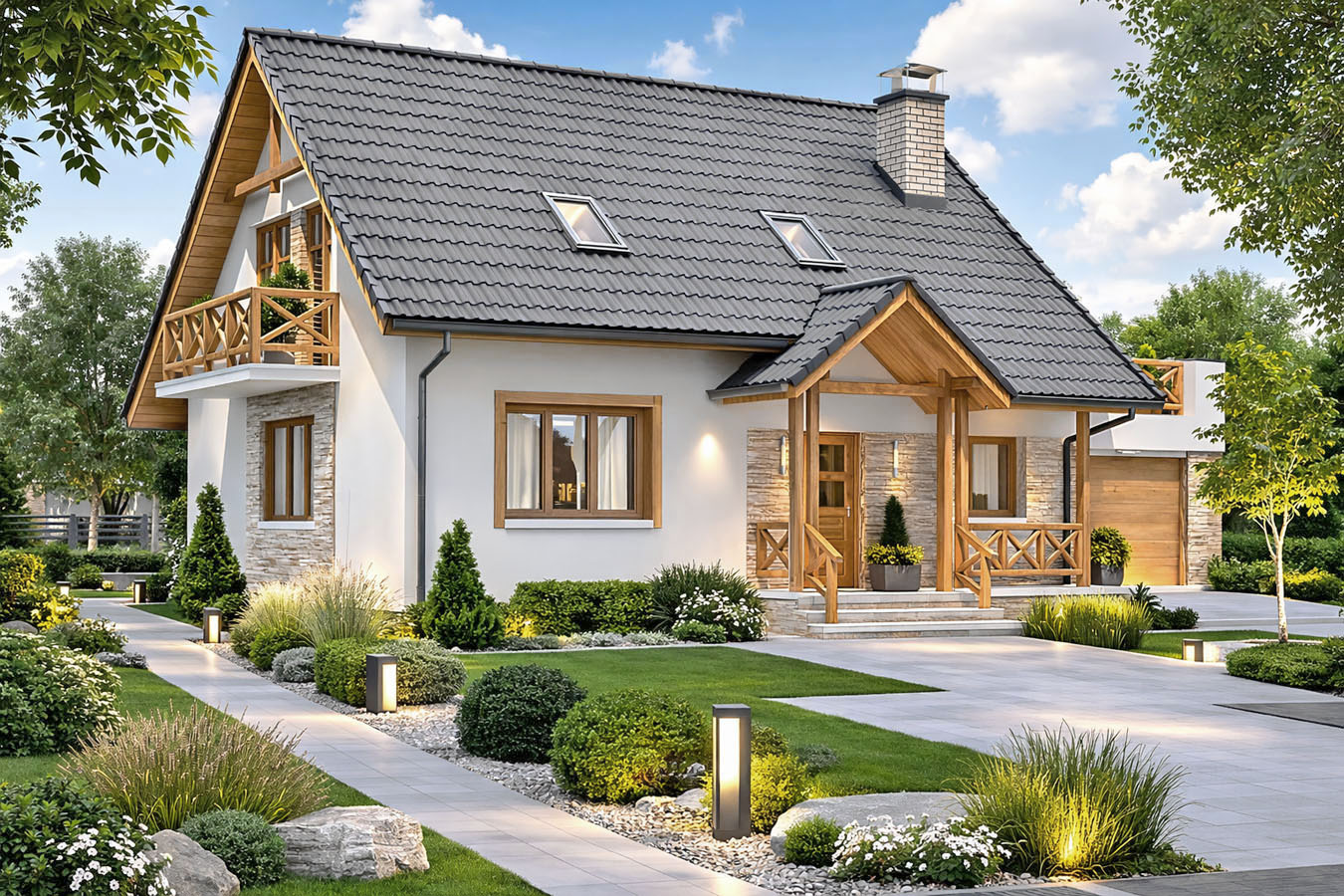

Projekt domu BW-49 wariant 2
małe domy do 120m
2070
PLN
Projekt domu BW-49 wariant 2

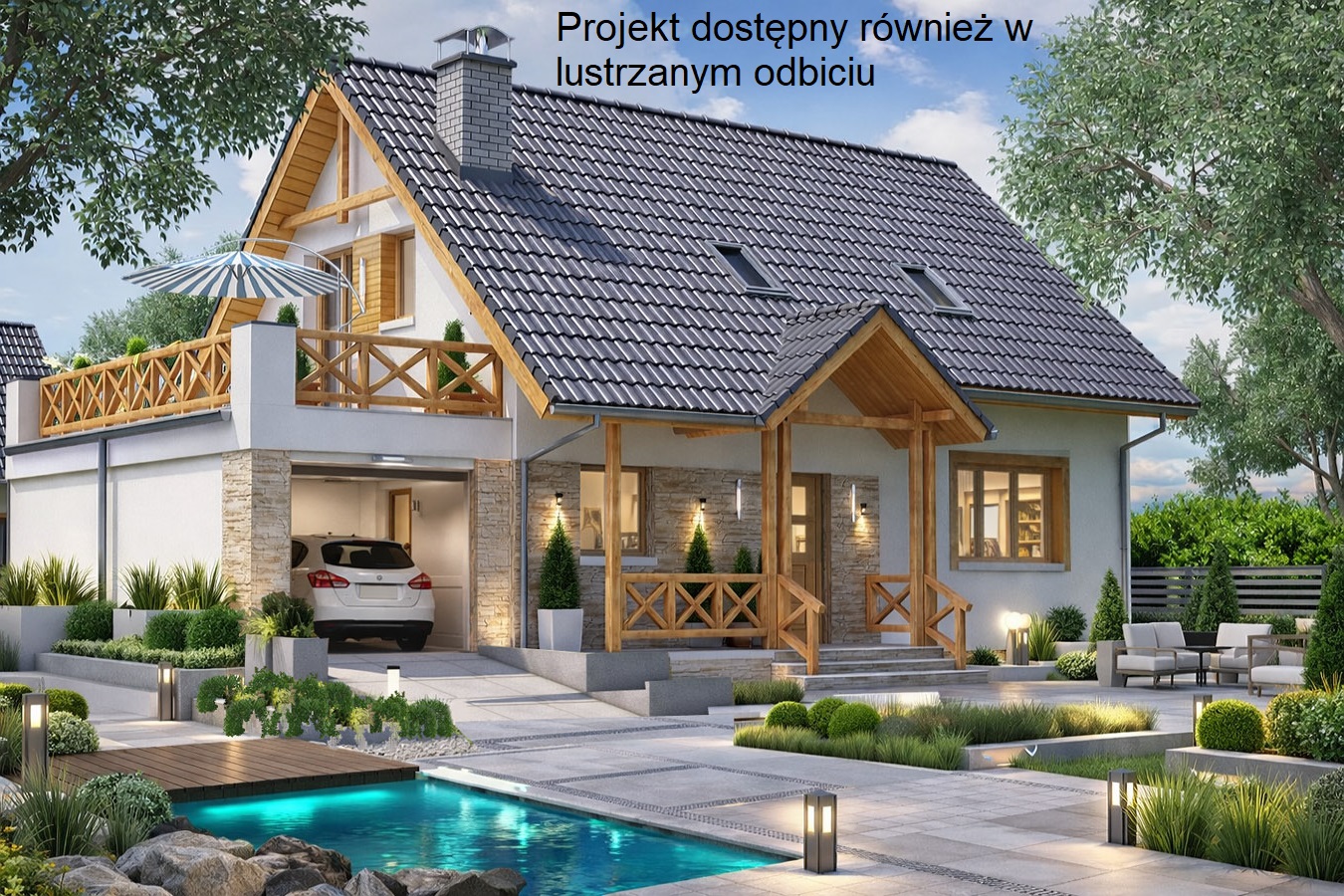

Pliki do pobrania:Orientacyjne (wskaźnikowe) koszty budowyStan surowy zamknięty Stan deweloperski Stan pod klucz139,5 tys. zł 219 tys. zł 252 tys. złUwaga! Podane ceny są cenami netto i mają charakter orientacyjny. Zostały wyliczone metodą wskaźnikową przy założeniu systemu zleconego BW-49 WARIANT 2 DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU Pow. użytkowa 99,10 Powierzchnia zabudowy 112,30m2 Powierzchnia dachu 158,00m2 + taras nad garażem 27,30m2 Kubatura 610,00m3 (w tym garaż 80,70m3) Minimalne wymiary działki 20,85 x 18,20m j. w. bez garażu 18,55 x 18,20m Wysokość pomieszczeń 2,70, 2,54m Wysokość budynku 8,23m Kąt nachylenia dachu 42° Kotłownia na paliwo stałe - TAK Wariantowo ogrzewanie gazowe - TAK Przeznaczenie budynku, program użytkowy: Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy: - parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem. - poddasze - 3 sypialnie i łazienka. Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny. Rozwiązania architektoniczne. Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Projekt uwzględnia garaż dobudowany do ściany bocznej budynku. Stropodach nad garażem – płyta żelbetowa z przystosowaniem jako taras. Dopuszcza się rezygnację z wykorzystania stropodachu jako tarasu poprzez odstąpienie od wykonania balustrad i wierzchnich warstw tarasowych. Budynek może być realizowany bez garażu poprzez wykreślenie go z projektu na etapie adaptacji projektu do terenu. Projekt zawiera także rysunek wariantowy z propozycją zamiennego usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana w każdej z wersji ogrzewania budynku. Wariantowe usytuowanie komina naniesiono na rysunkach architektonicznych i konstrukcyjnych linią przerywaną. Ogrzewanie budynku w rozwiązaniu podstawowym – kotłem na paliwo stałe (pellety) wraz z instalacją solarną do podgrzewania c.w.u. Wariantowo kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną. Rozwiązania konstrukcyjne budynku. Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa. Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe (ekogroszek, drewno itp.) lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, odgromową oraz wariantowo solarną. Projekt spełnia aktualne wymagania“Warunków technicznych” |
|
