Projekt BW-36 wariant 18 z tarasem (POMPA CIEPŁA +PV) - Pow. użytkowa 99,60m2

 BW-36 wariant 18 z tarasem (POMPA CIEPŁA + PV)

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,60m2

Powierzchnia zabudowy 114,70m2

Powierzchnia dachu  161,00m2

Kubatura  623,40m3 (w tym garaż 84,50m2)

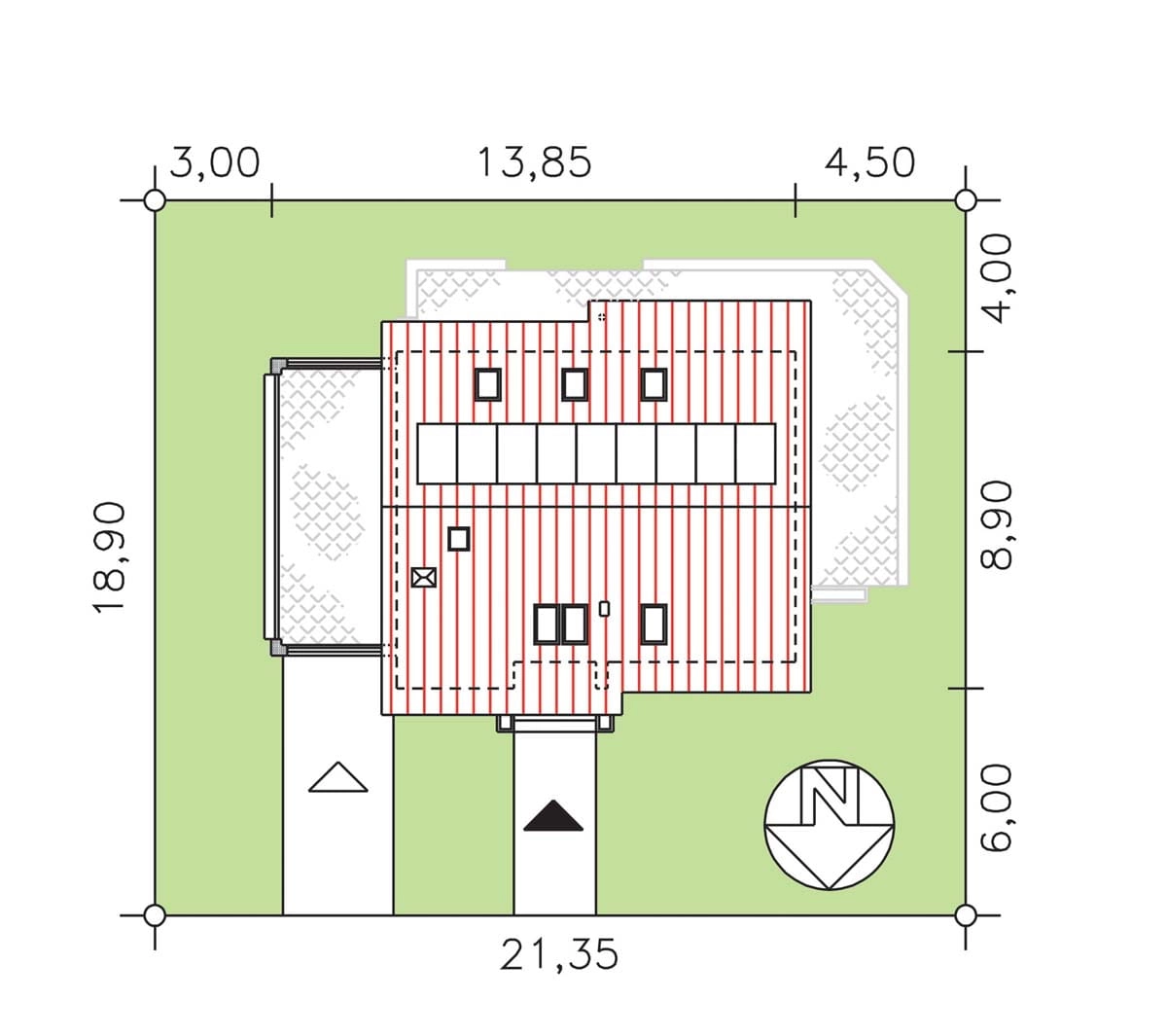

Minimalne wymiary działki 21,35 x 18,90m

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku  8,23m

Kąt nachylenia dachu  42st.

Ogrzewanie za pomocą pompy ciepła - TAK

Instalacja fotowoltaiczna -    TAK

Zobacz wariant 1 projektu z ogrzewaniem na paliwo stałe lub gaz.

Zobacz wariant 2 projektu z ogrzewaniem na paliwo stałe lub gaz.

Zobacz wariant 3 projektu z ogrzewaniem na paliwo stałe lub gaz.

Zobacz wariant 4 projektu z ogrzewaniem na paliwo stałe lub gaz.

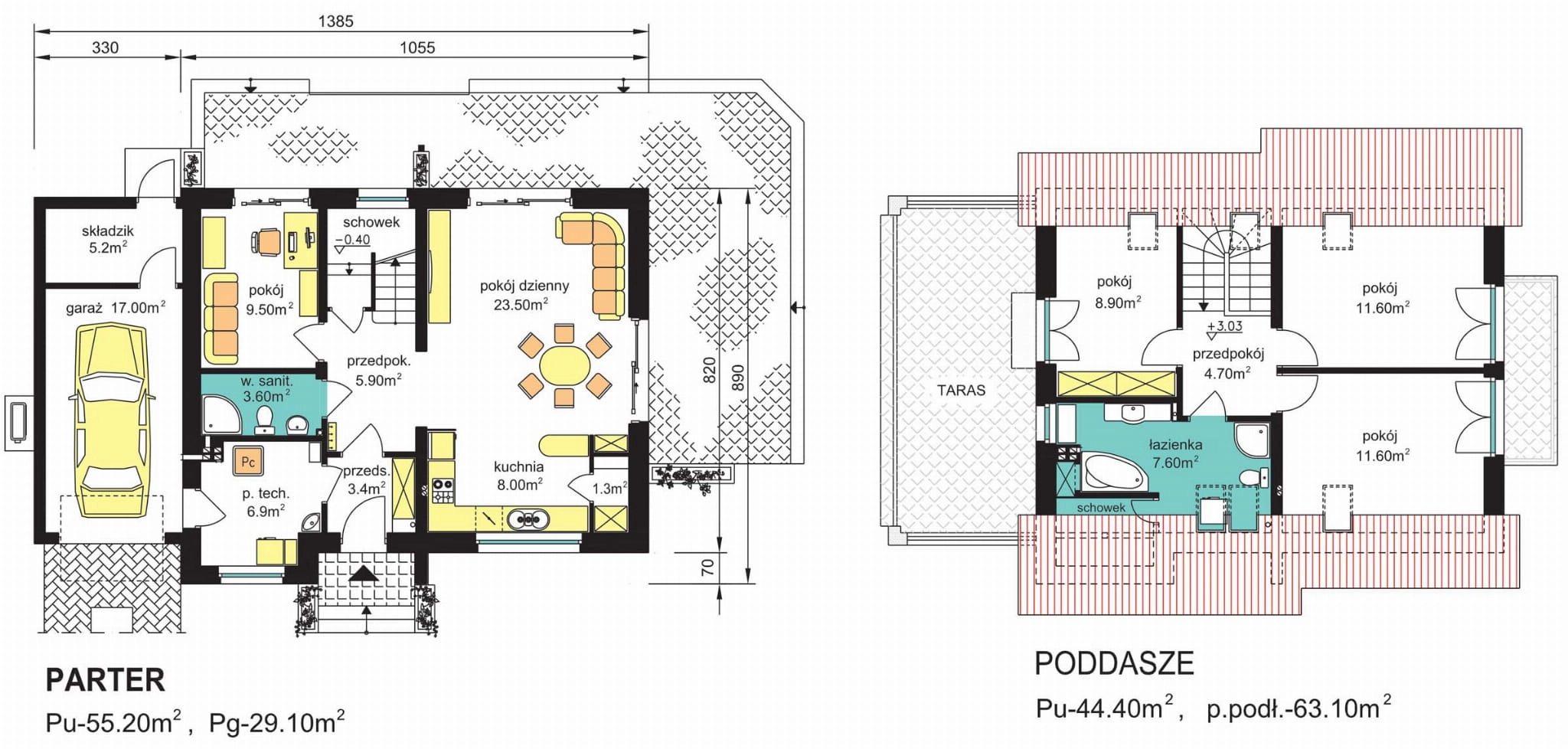

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym oraz garażem dobudowanym do ściany bocznej budynku. Program użytkowy budynku:

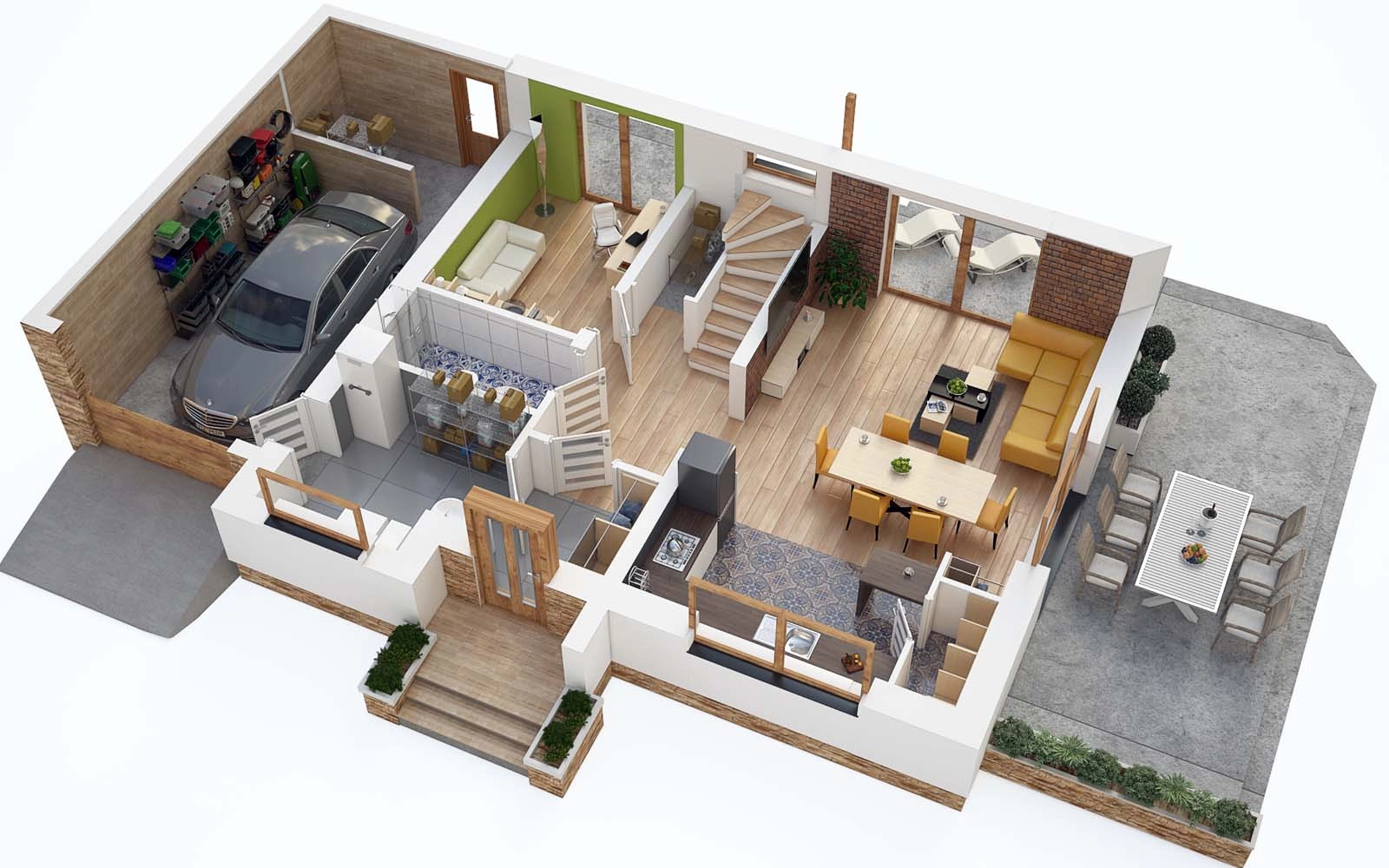

- parter - pokój dzienny, pokój gabinetowy, kuchnia, spiżarka, węzeł sanitarny, pom. techniczne oraz garaż dobudowany ze składzikiem.

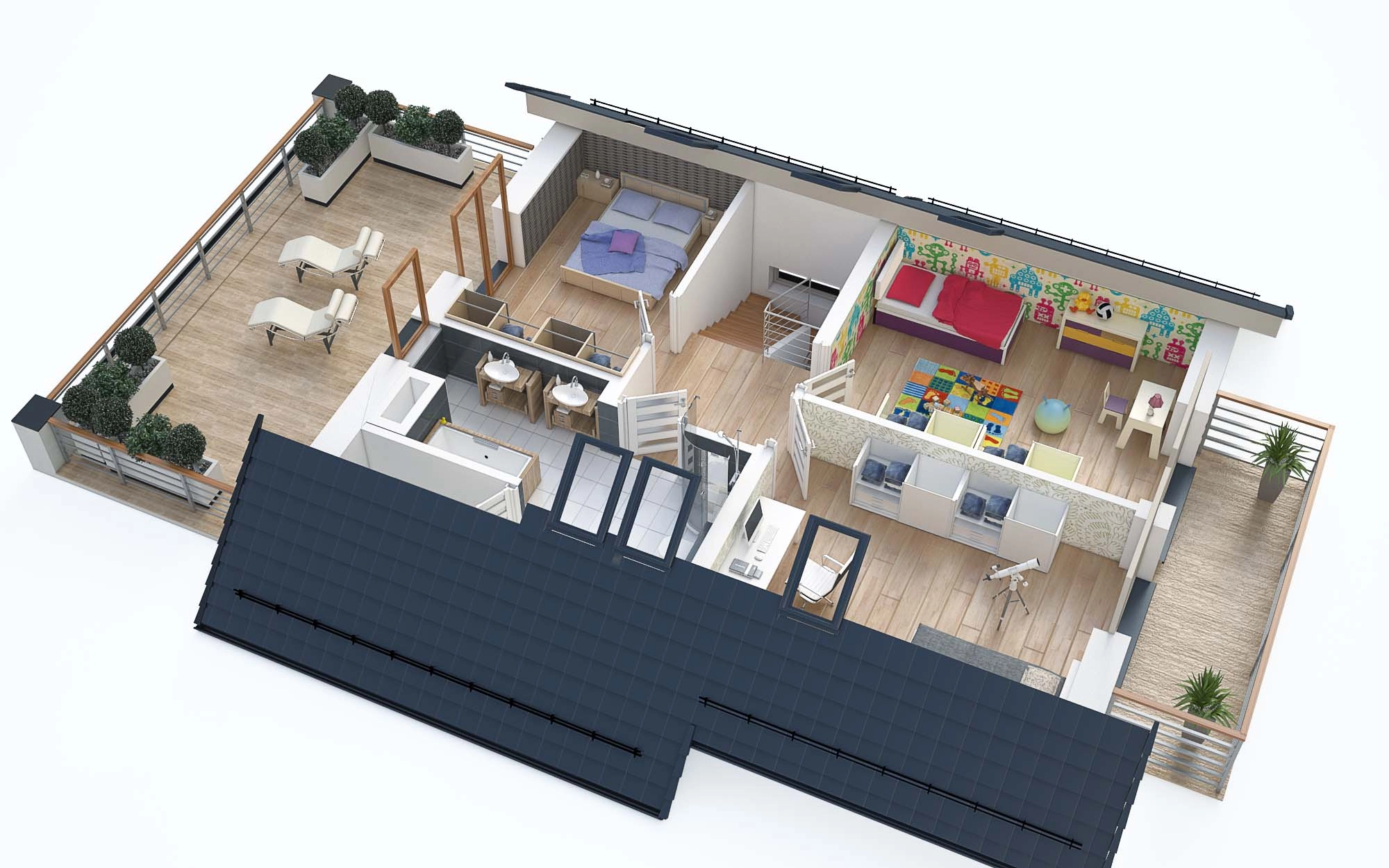

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku. Stropodach nad garażem – płyta żelbetowa o nachyleniu 1,25% z przystosowaniem jako taras. Dopuszcza się rezygnację z wykorzystania stropodachu jako tarasu poprzez odstąpienie od wykonania balustrad i wierzchnich warstw tarasowych.

Budynek może być realizowany bez garażu poprzez wykreślenie go z projektu na etapie adaptacji do warunków miejscowych.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano za pomocą pompy ciepła zainstalowanej w pomieszczeniu technicznym na parterze. Wentylacja budynku – grawitacyjna.

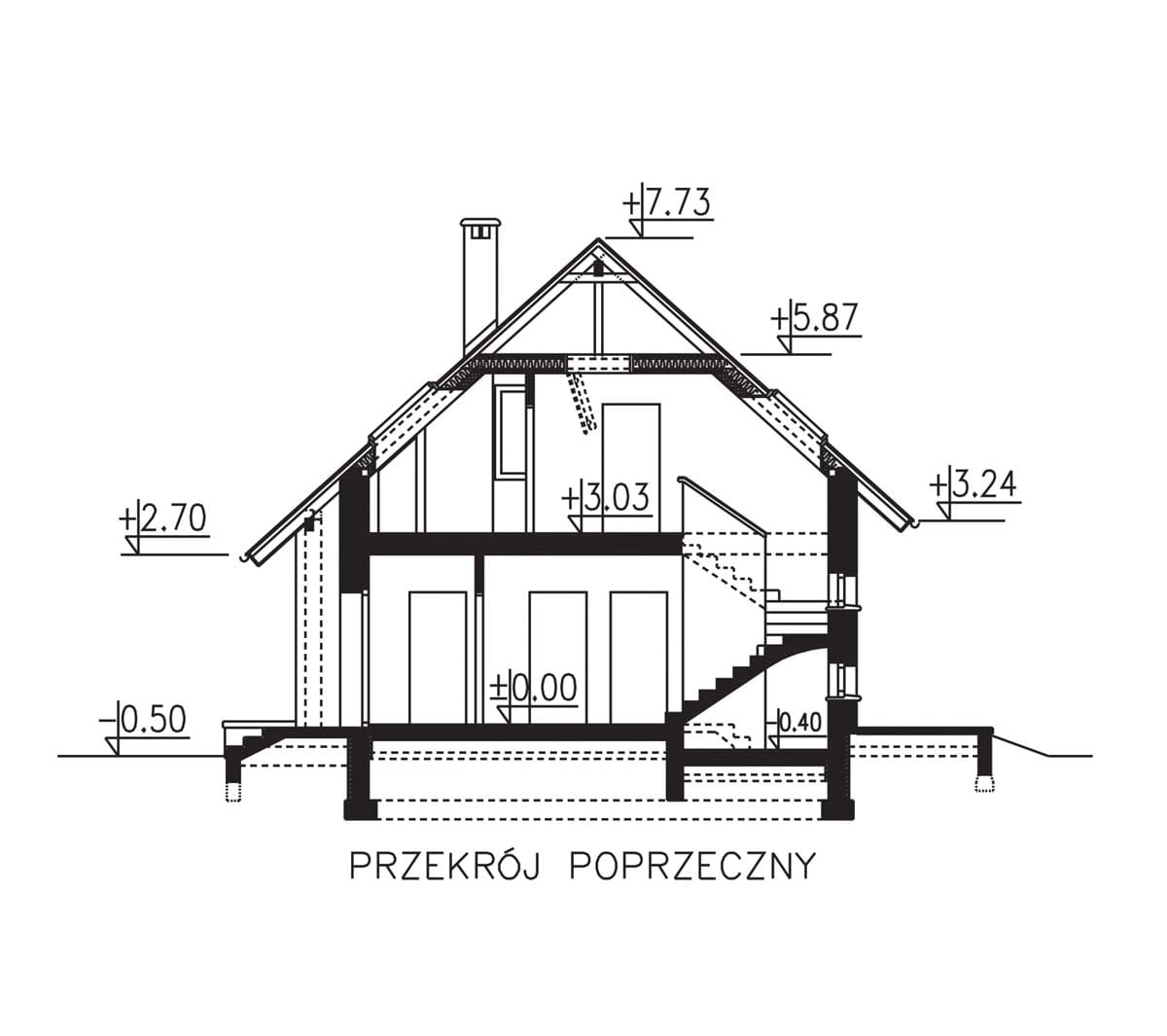

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Płyta tarasowa nad garażem - żelbetowa wylewana. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe wylewane. Więźba dachowa drewniana krokwiowo-płatwiowa. Pokrycie dachu - dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z pompą ciepła, fotowoltaiczną, wod.- kan, c.w, elektryczną, oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
