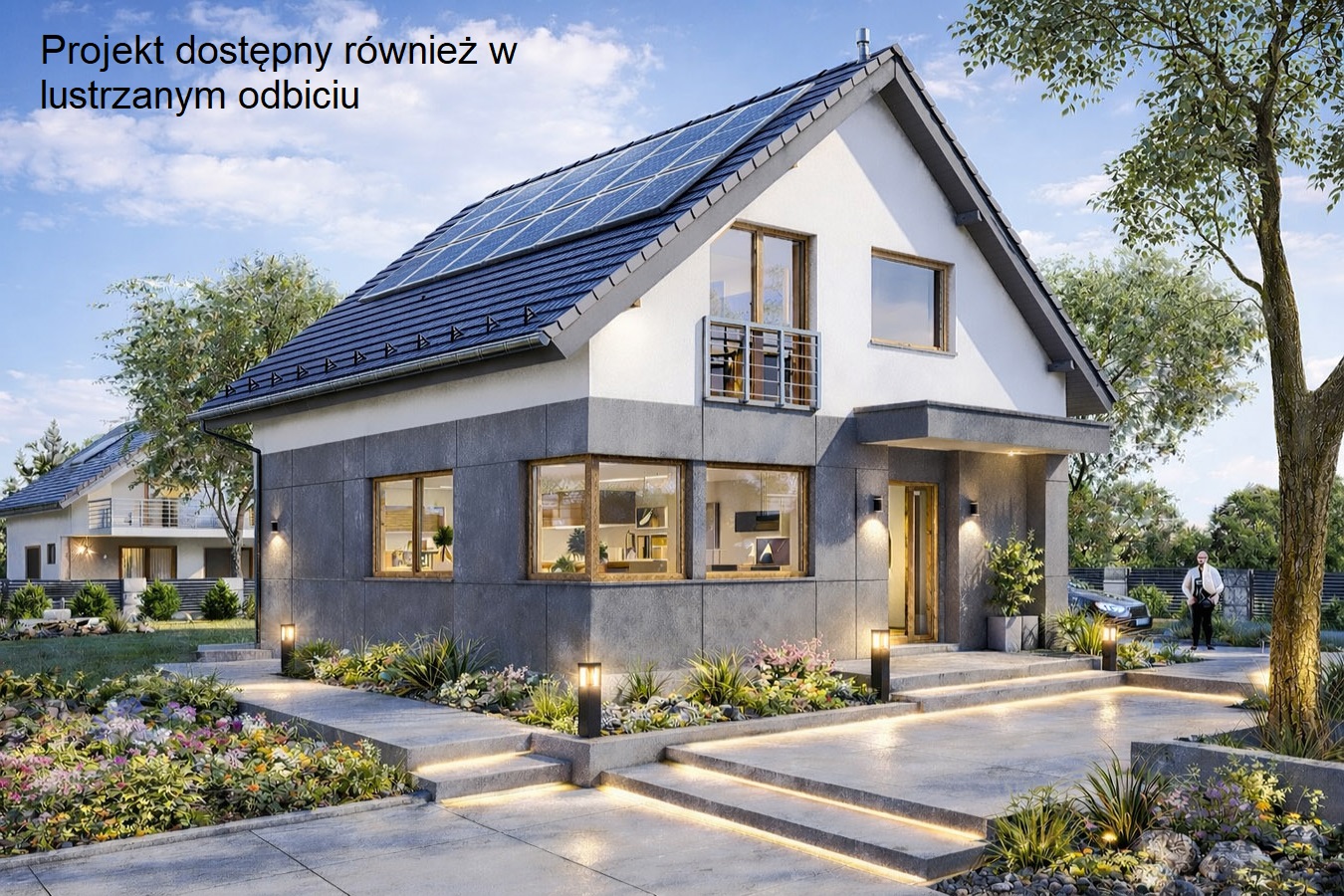

Projekt BW-70 wariant 3 (POMPA CIEPŁA + PV)

 BW-70 wariant 1 (niskoemisyjny)

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 84,10m2

Powierzchnia zabudowy 69,97m2

Powierzchnia dachu  121,60m2

Kubatura  448,60m3

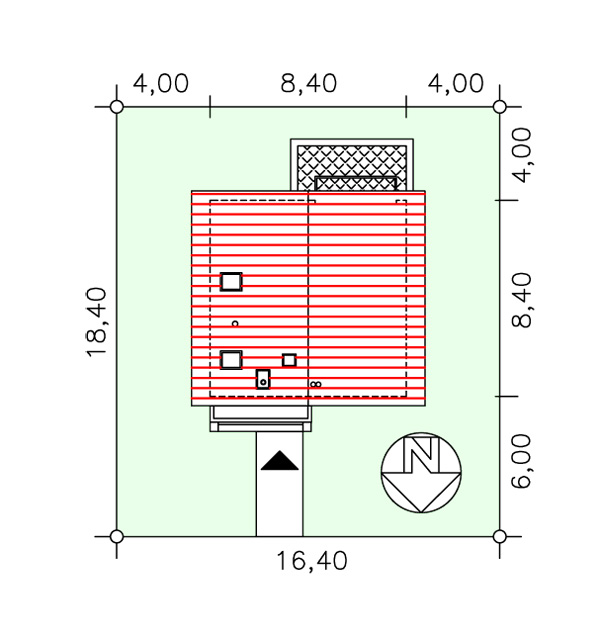

Minimalne wymiary działki 16,40 x 18,40m

Wysokość pomieszczeń 2,70, 2,50m

Wysokość budynku  8,25m

Kąt nachylenia dachu  40st.

Ogrzewanie za pomocą pompy ciepła - TAK

Instalacja fotowoltaiczna -    TAK

Zobacz wariant 1 projektu z ogrzewaniem na paliwo stałe lub gaz.

Zobacz wariant 2 projektu z ogrzewaniem na paliwo stałe lub gaz.

Zobacz wariant 3 projektu z ogrzewaniem na paliwo stałe lub gaz.

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, parterowy bez podpiwniczenia, z poddaszem użytkowym.

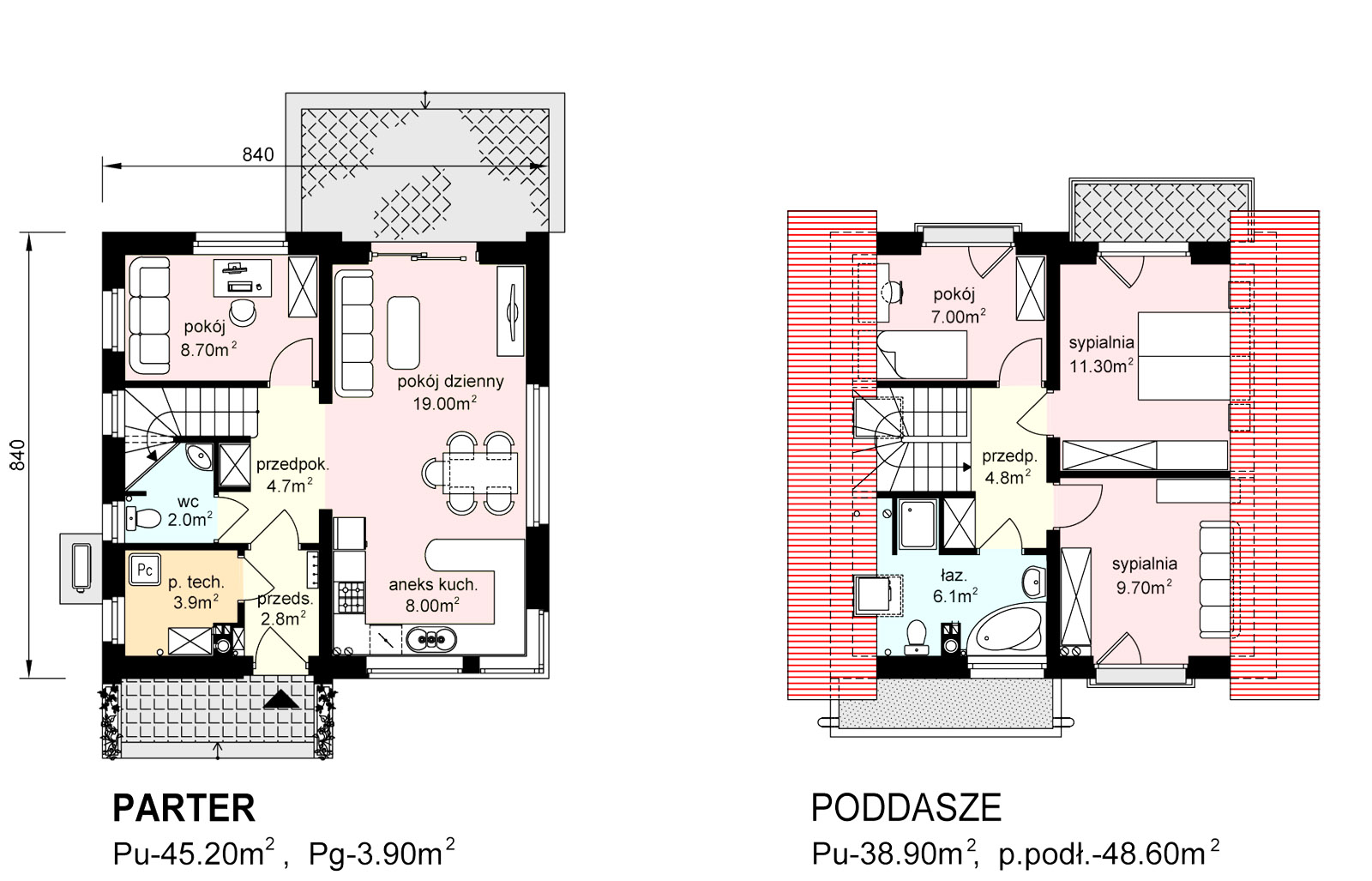

Program użytkowy budynku :

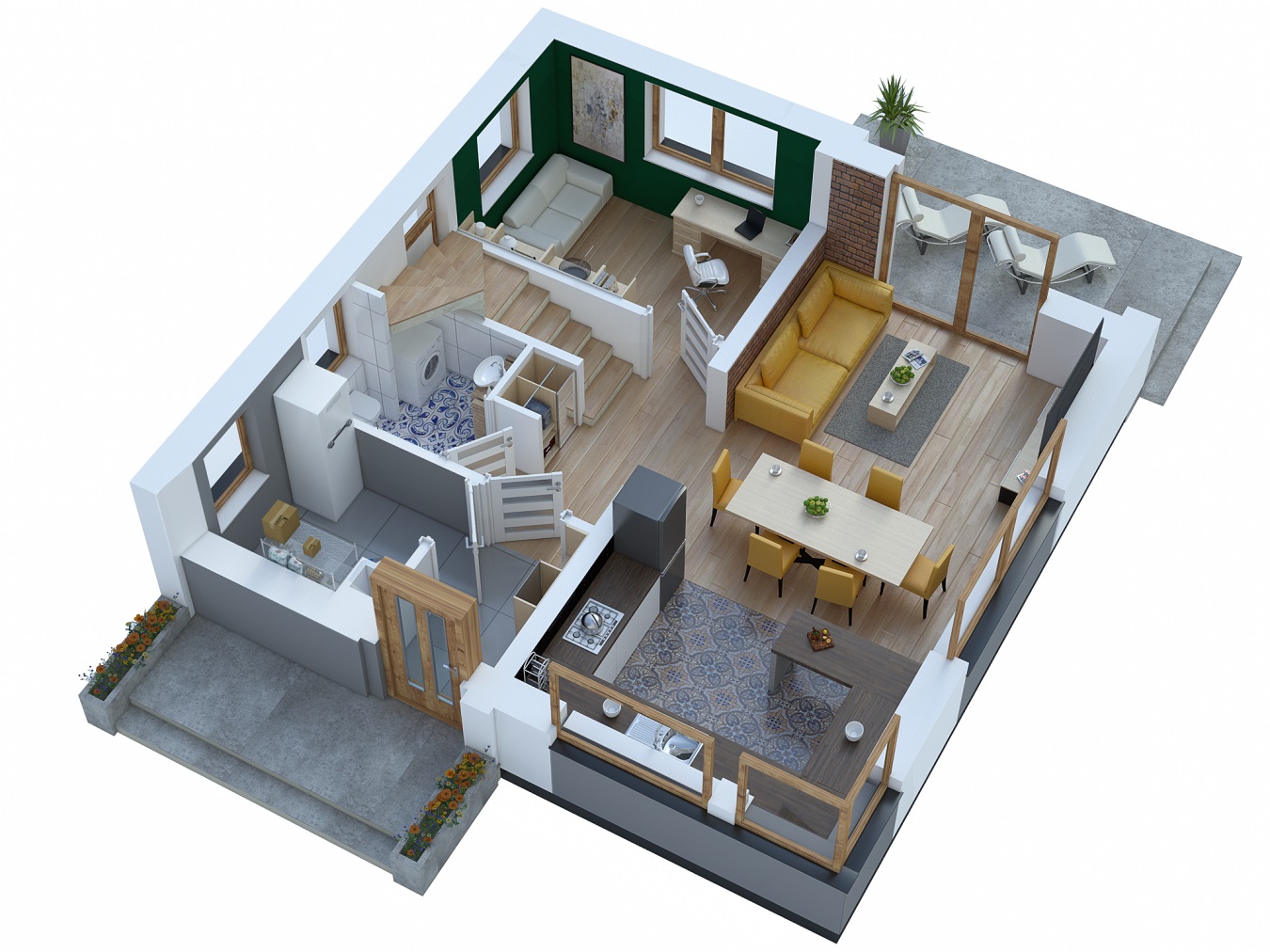

- strefa dzienna na parterze – pokój dzienny z jadalnią i aneksem kuchennym, pokój gabinetowy, wc.

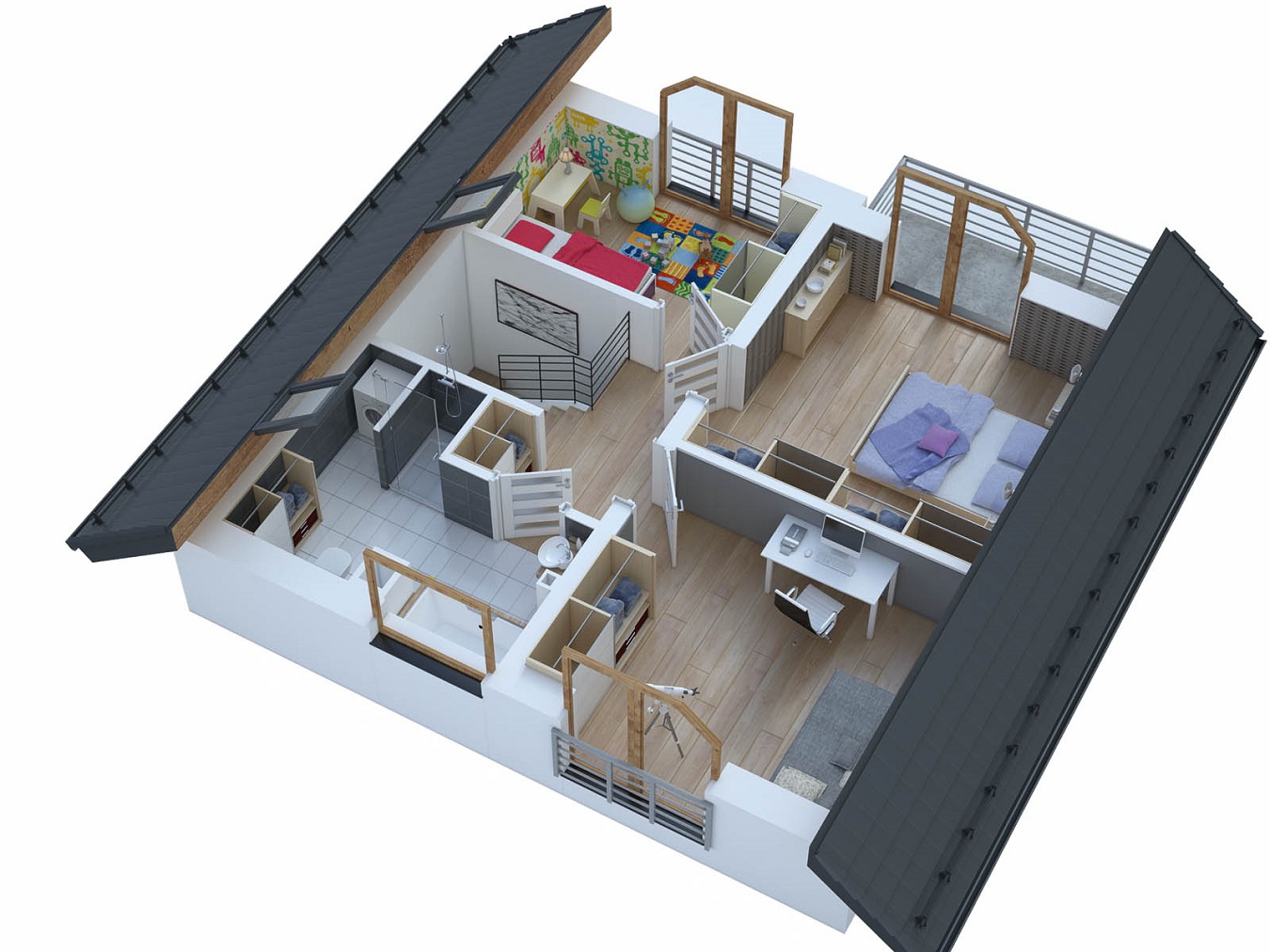

- strefa nocna na poddaszu - 3 sypialnie, łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego, ekonomicznego domu jednorodzinnego o prostych rozwiązaniach architektoniczno - konstrukcyjnych i powierzchni zabudowy nie przekraczającej 70,0 m².

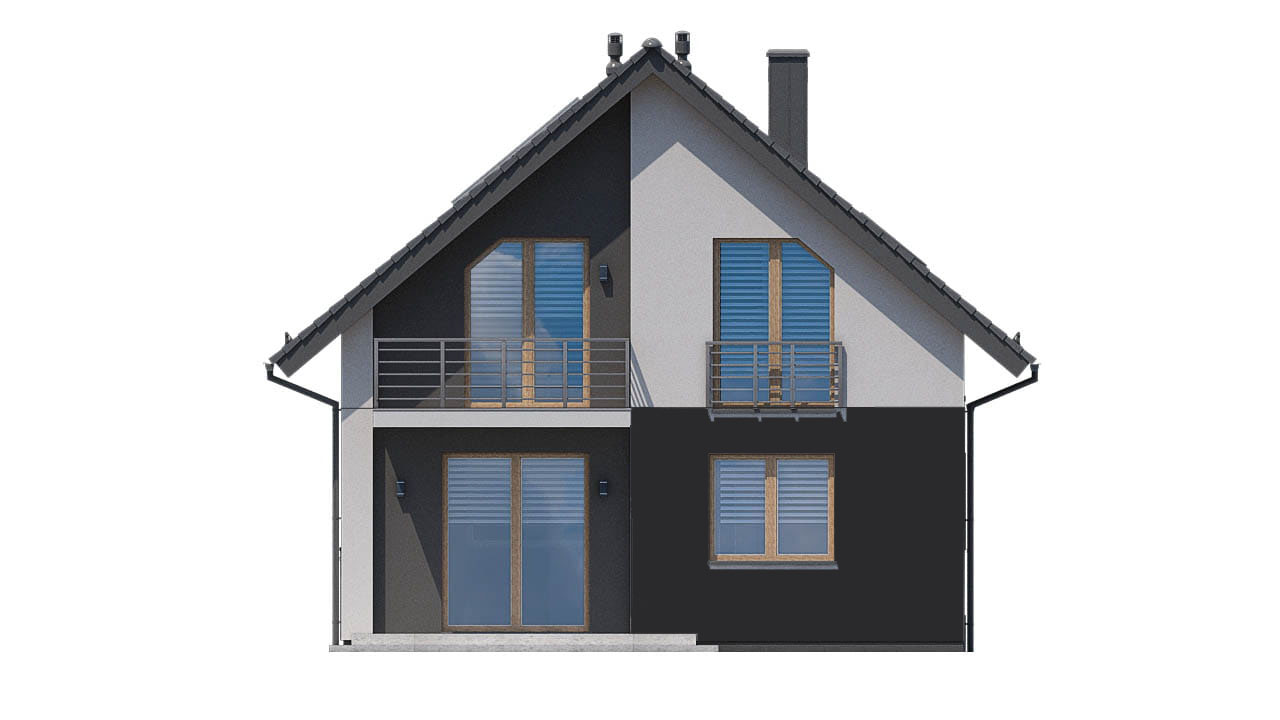

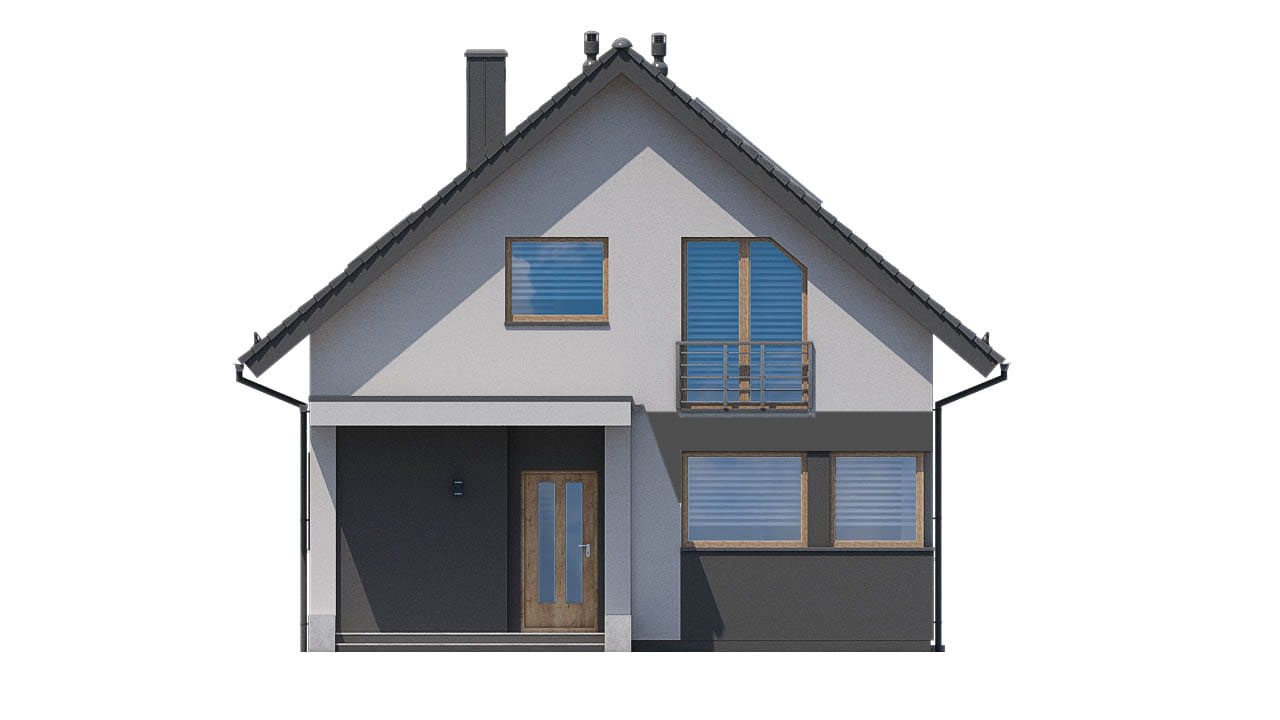

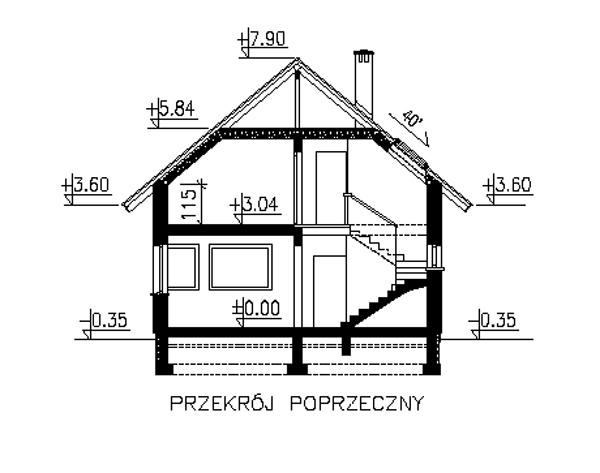

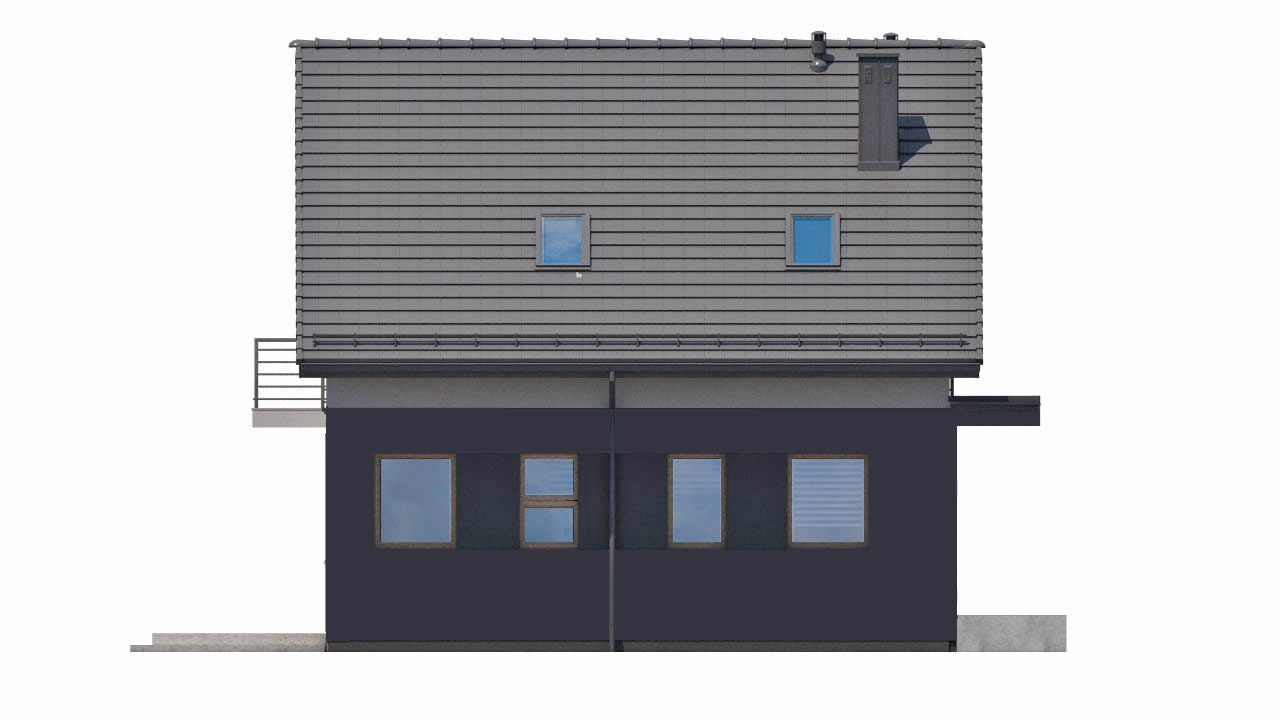

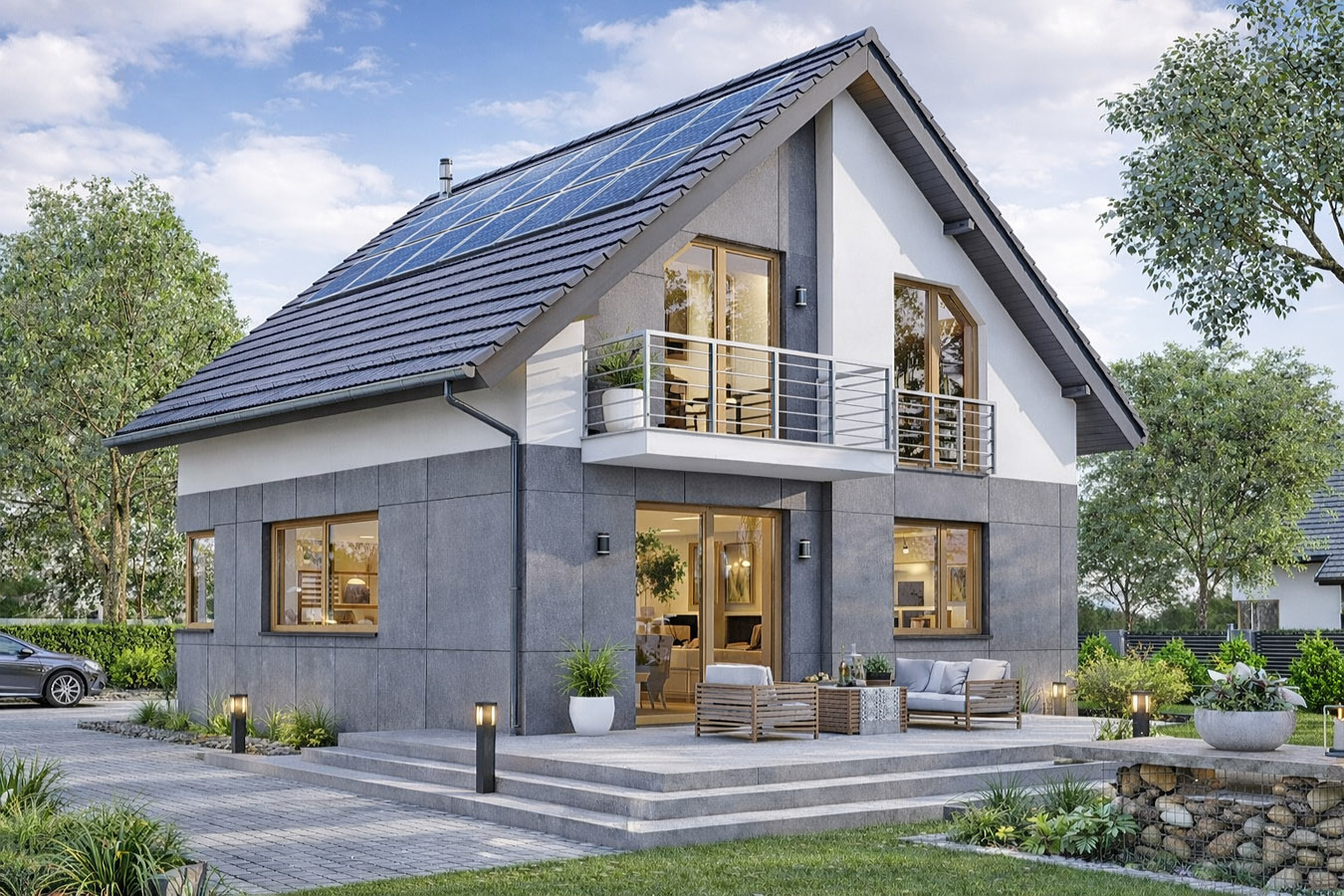

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie kwadratu przekrytego prostym dwuspadowym dachem o nachyleniu połaci 40°. Dla urozmaicenia architektury budynku w części tylnej przewidziano niewielki ryzalit głębokości 18cm, przedzielony płytą balkonową stanowiącą zadaszenie wyjścia na taras ogrodowy. Nad strefą wejściową od strony frontowej zaprojektowano wspornikową płytę żelbetową. Usytuowanie budynku elewacją szczytową równolegle do linii zabudowy.

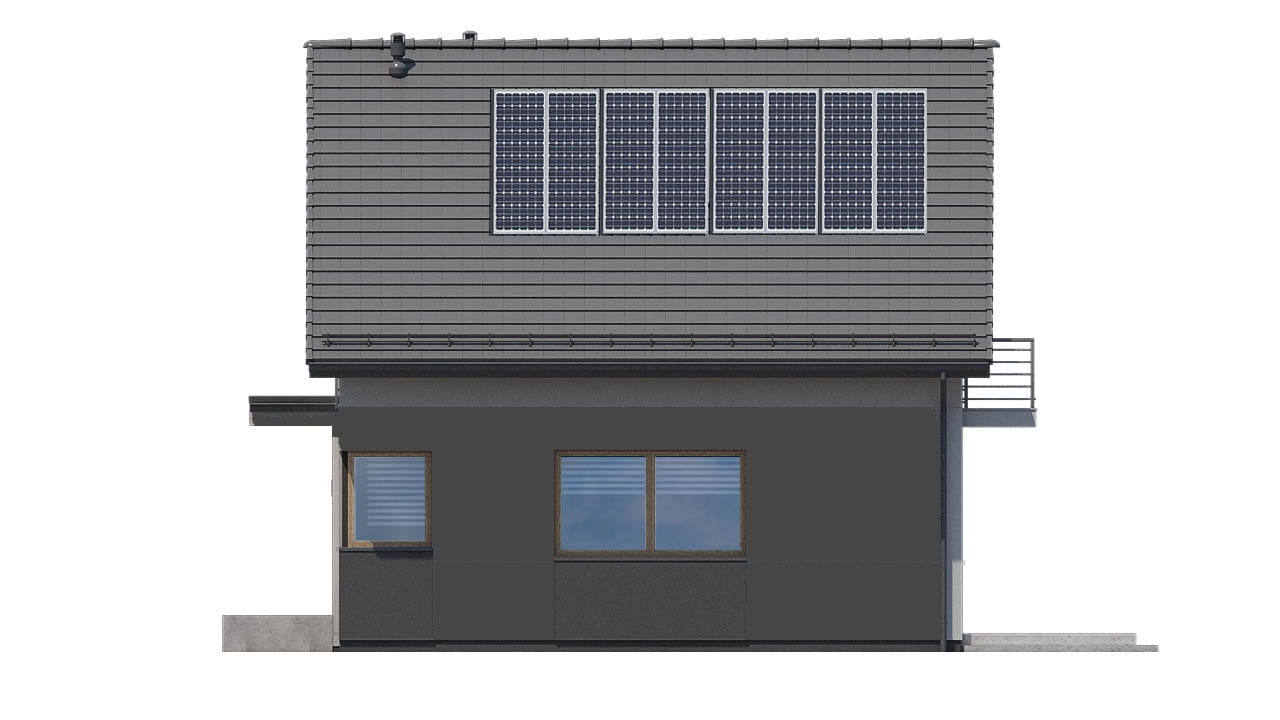

Propozycja wystroju i kolorystyki budynku przedstawiona została na wizualizacji przestrzennej bryły.

Ogrzewanie budynku oraz przygotowanie c.w.u. przewidziano za pomocą pompy ciepła zainstalowanej w pomieszczeniu technicznym na parterze. System wentylacji budynku – grawitacyjny.

Uwaga: Na wypadek wystąpienia kryzysu energetycznego (blackoutu) przewidziano także możliwość zainstalowania w budynku dodatkowego źródła ciepła. W tym celu zaprojektowano filar kominowy z kanałem dymowym, co umożliwi montaż w pomieszczeniu technicznym dodatkowego tradycyjnego kotła centralnego ogrzewania.

Nie ma konieczności realizowania takiego rozwiązania i na etapie adaptacji projektu do terenu filar kominowy można wykreślić z dokumentacji.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne warstwowe – murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściana wewnętrzne nośna na parterze murowana z bloczków silikatowych, na poddaszu murowana z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z pompą ciepła, fotowoltaiczną, wod.- kan, c.w, elektryczną, oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r
