Projekt domu BW-49

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 2 690,00 zł 2690.00
zawiera 23% VAT.
ilość szt.

Opis


BW-49

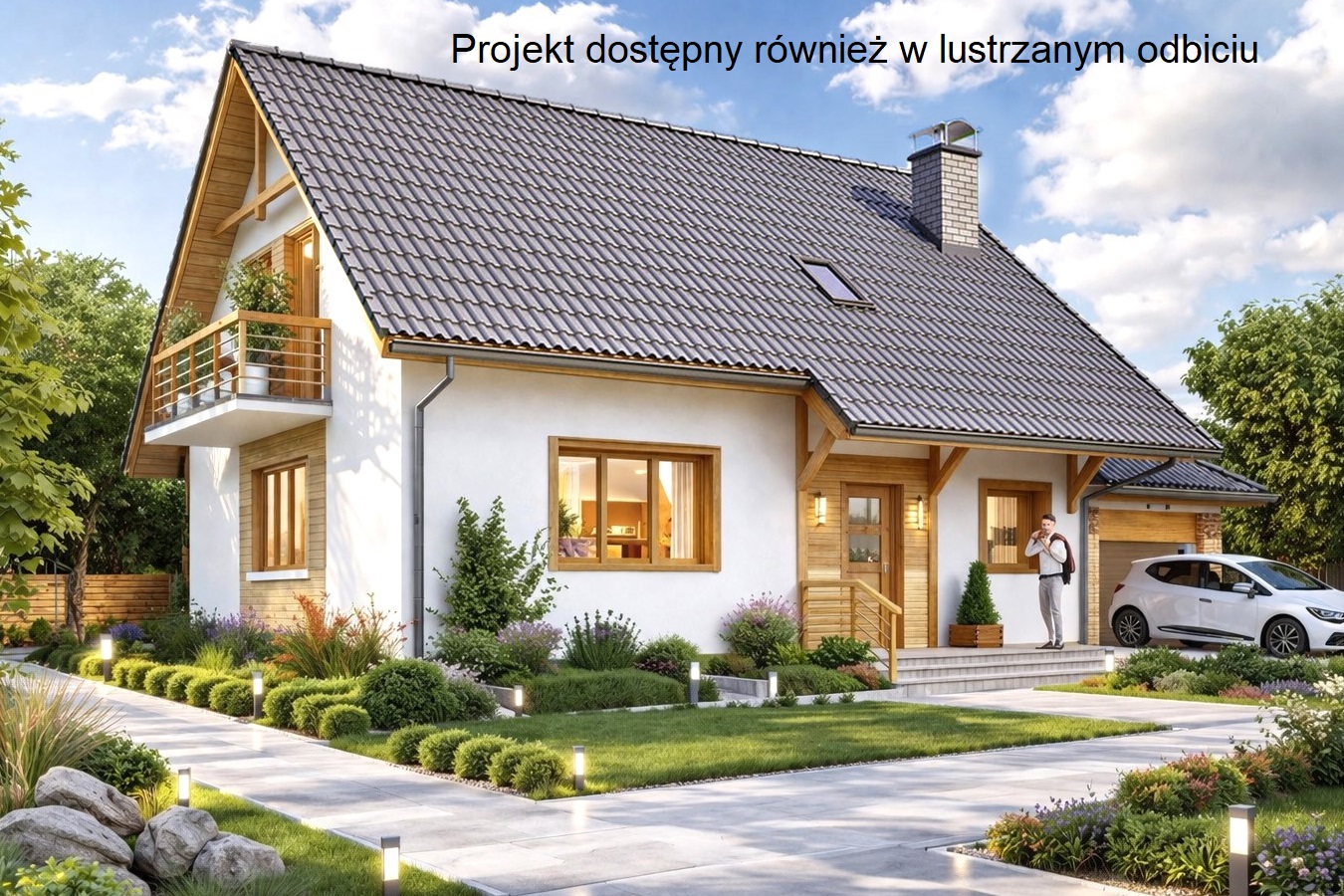

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,10

Powierzchnia zabudowy  112,30m2

Powierzchnia dachu  199,00m2

Kubatura  619,30m3

Minimalne wymiary działki   20,85 x 18,20m

j. w. bez garażu   18,55 x 18,20m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu    budynek-42°, garaż-25°

Kotłownia na paliwo stałe    - TAK

Wariantowo ogrzewanie gazowe  - TAK



Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

-   poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Projekt uwzględnia garaż dobudowany do ściany bocznej budynku. Dach nad garażem trzyspadkowy o nachyleniu 25° i 42° bez strychu.

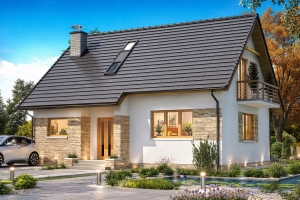

Budynek może być realizowany bez garażu poprzez wykreślenie go z projektu na etapie adaptacji projektu do terenu.

Projekt zawiera także rysunek wariantowy z propozycją zamiennego usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana w każdej z wersji ogrzewania budynku. Wariantowe usytuowanie komina naniesiono na rysunkach architektonicznych i konstrukcyjnych linią przerywaną.

Ogrzewanie budynku w rozwiązaniu podstawowym – kotłem na paliwo stałe (pellety) wraz z instalacją solarną do podgrzewania c.w.u. Wariantowo kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także od 2021r.
