Projekt domu BW-49 wariant 11 bez garażu

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 2 850,00 zł 2850.00
zawiera 23% VAT.
ilość szt.

towar niedostępny

Opis

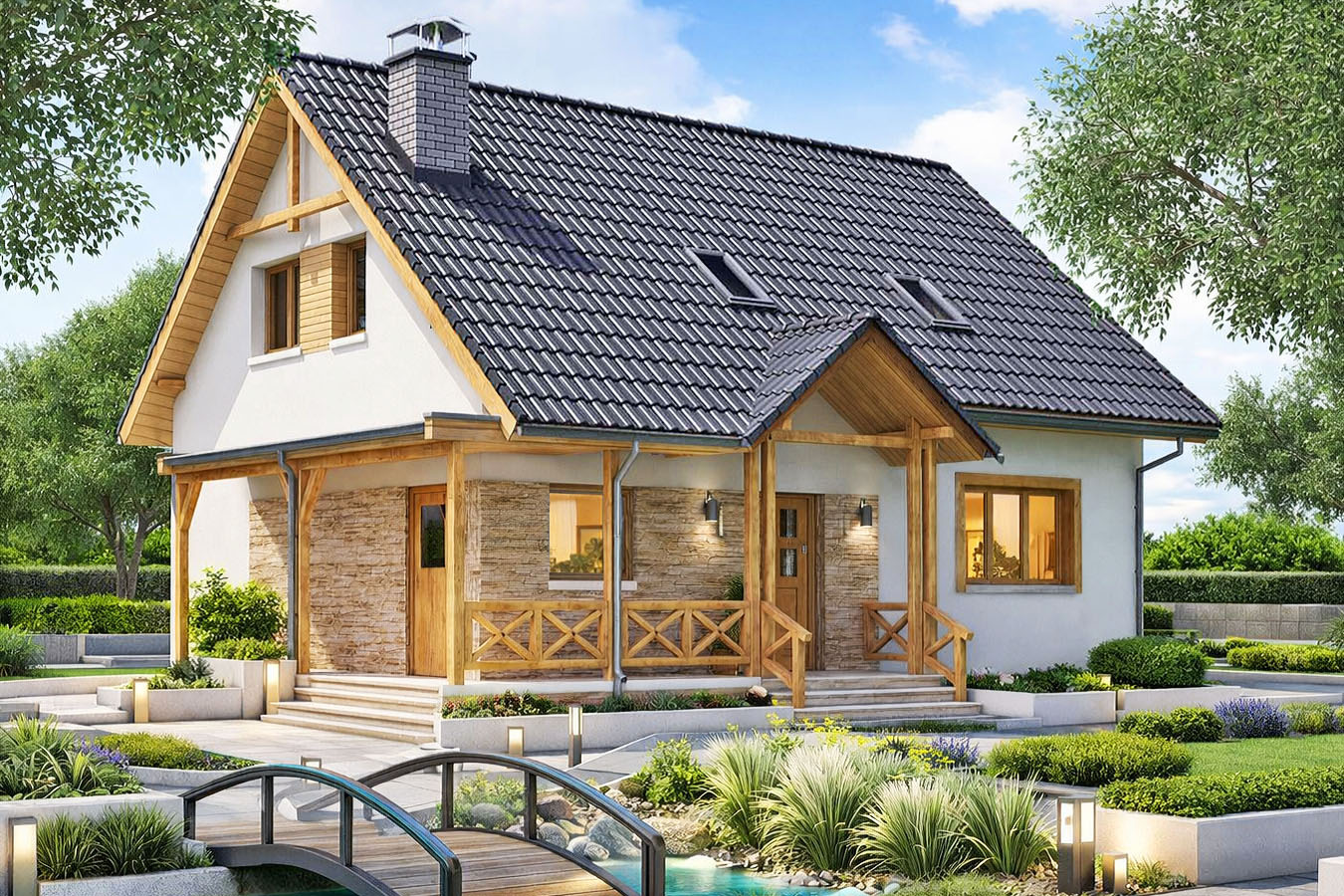

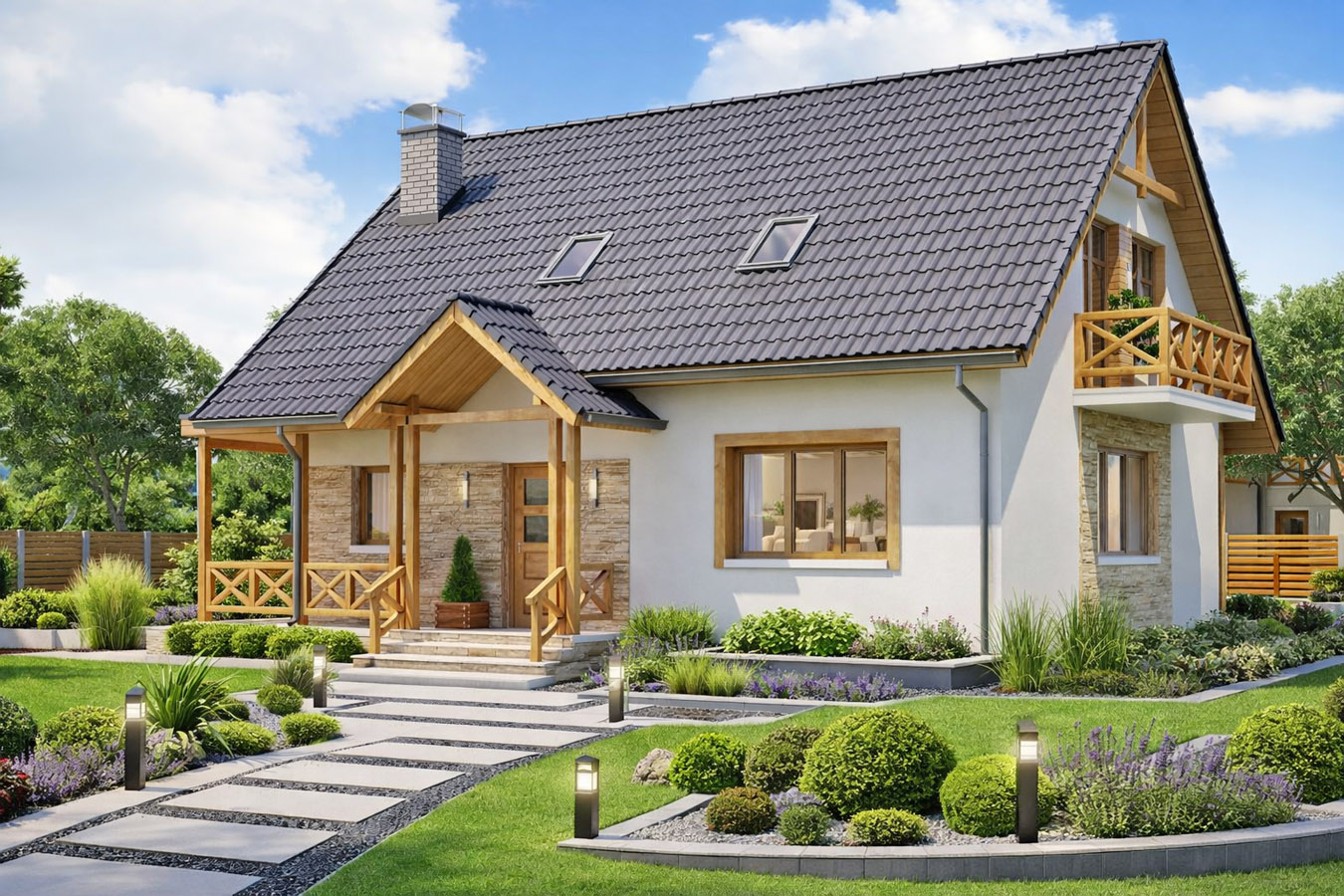

 BW-49 WARIANT 11 bez garażu

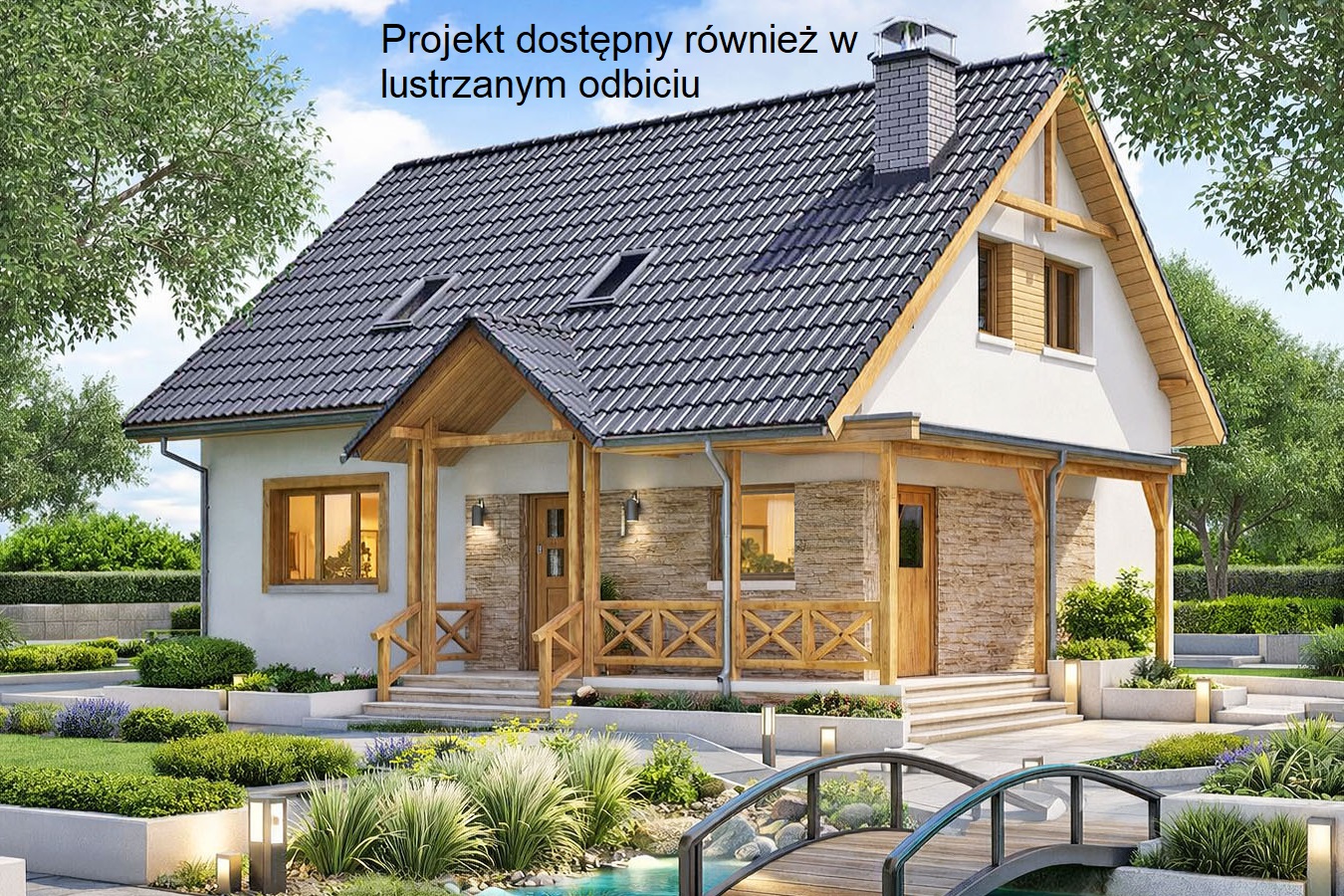

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 99,10

Powierzchnia zabudowy  100,60m2

Powierzchnia dachu  158,70m2 + wiata na opał 8,90m2

Kubatura  529,30m3

Minimalne wymiary działki   19,00 x 18,20m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,23m

Kąt nachylenia dachu  42°

Kotłownia na paliwo stałe    - TAK

Wariantowo ogrzewanie gazowe   - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,  wolnostojący,  parterowy  bez   podpiwniczenia,  z   poddaszem użytkowym.  Program użytkowy:

-    parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz zadaszony składzik (wiata) na drewno opałowe.

-    poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

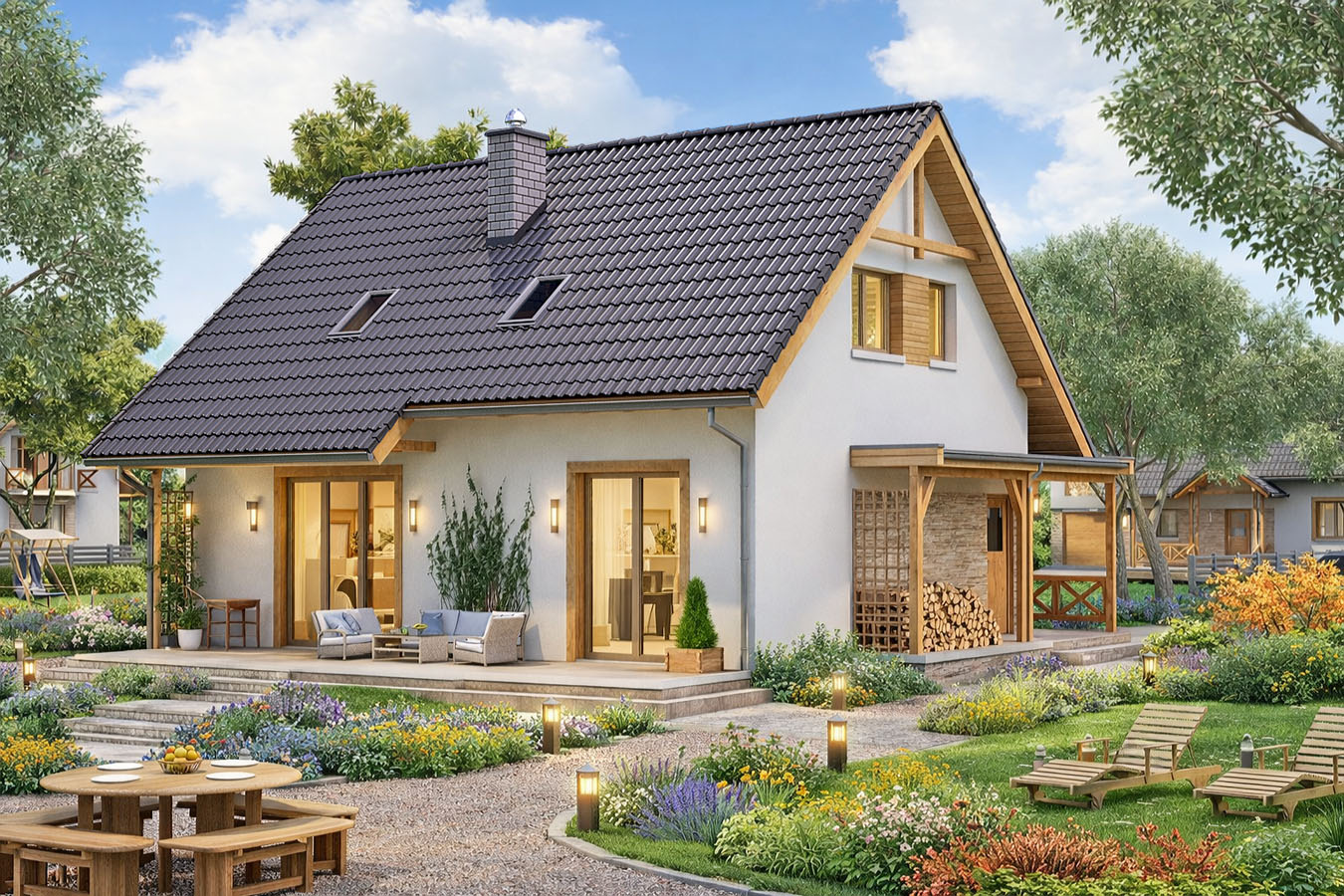

Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Jej wykonanie nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

W projekcie wskazano także możliwość zamiennego usytuowania kominka przy ścianie oddzielającej pokój dzienny i kuchnię. Realizując ten wariant należy uwzględnić przesunięcie fundamentu pod komin. Wariantowe usytuowanie komina naniesiono na rysunkach architektonicznych i konstrukcyjnych linią przerywaną.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

talacją solarną do podgrzewania c.w.u. Wariantowo kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
